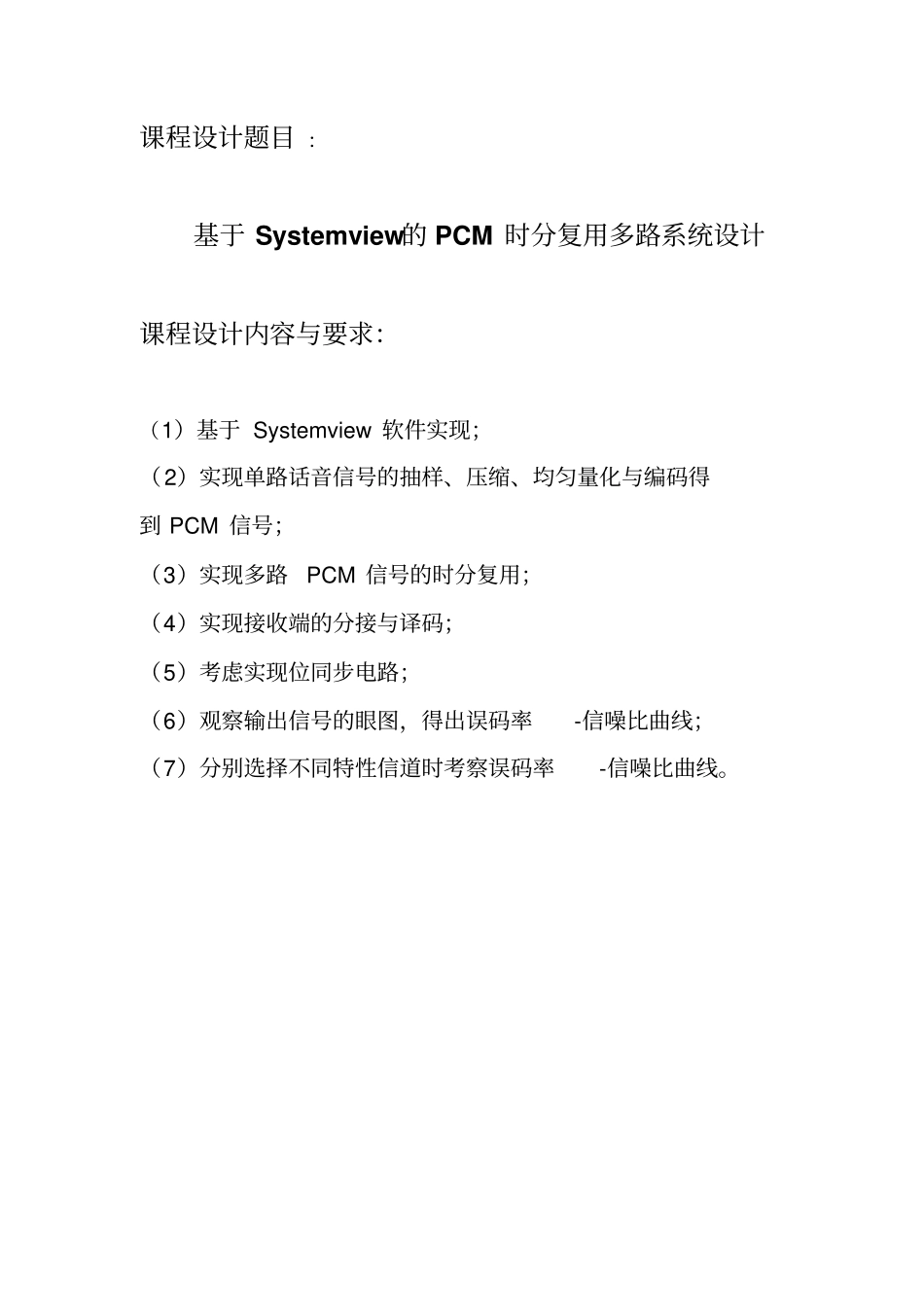

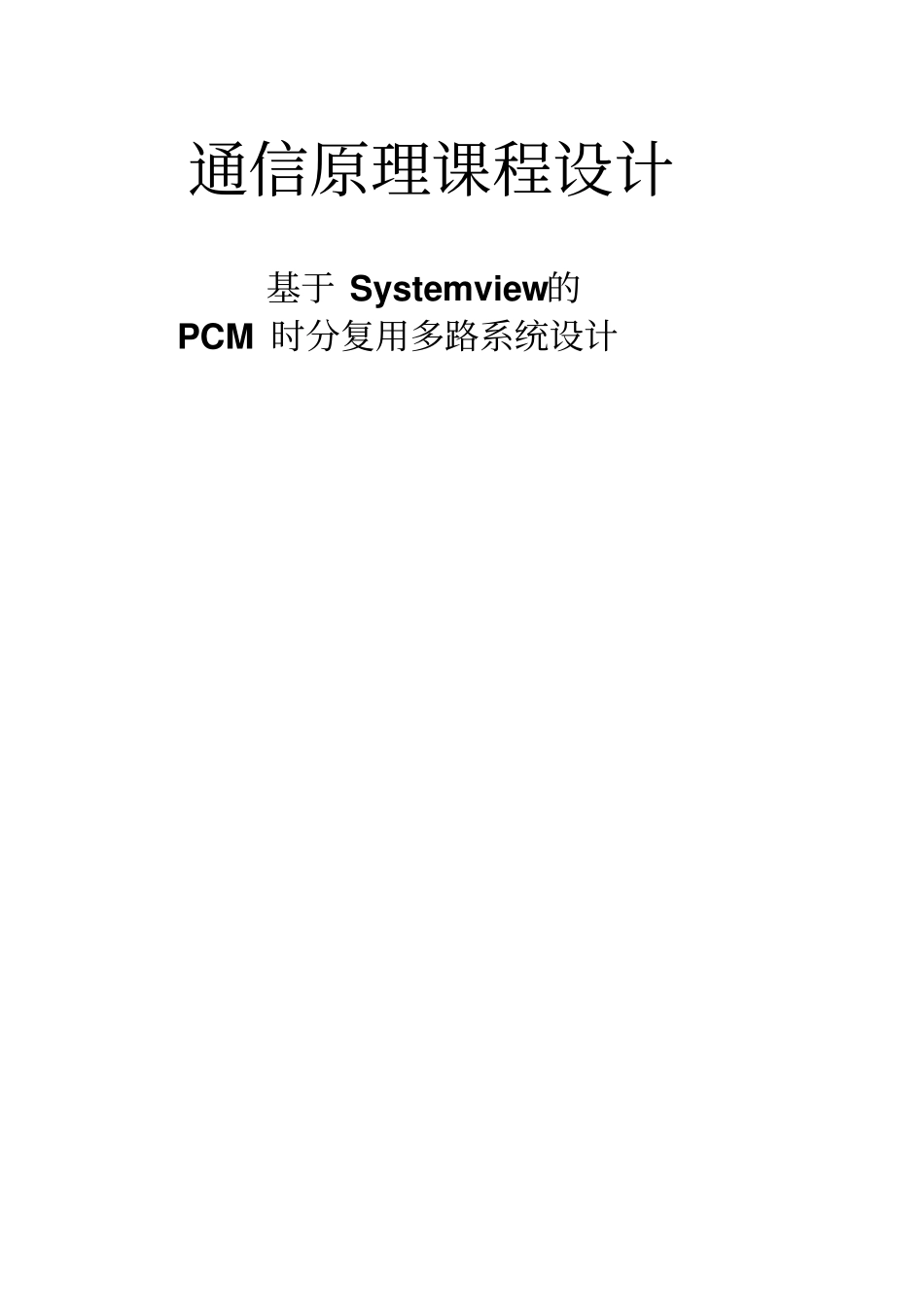

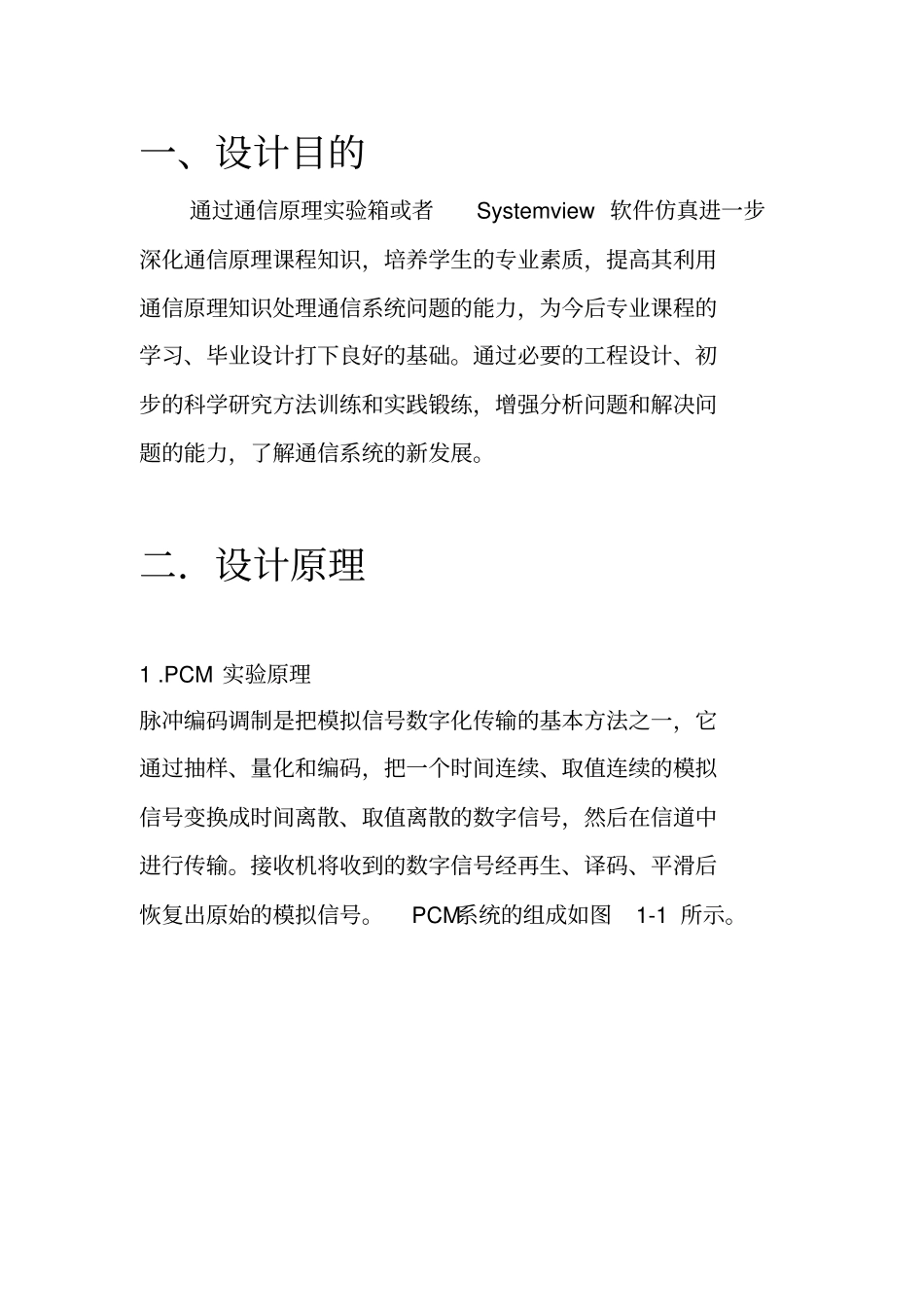

通信原理课程设计基于Systemview的PCM时分复用多路系统设计课程设计题目：基于Systemview的PCM时分复用多路系统设计课程设计内容与要求：（1）基于Systemview软件实现；（2）实现单路话音信号的抽样、压缩、均匀量化与编码得到PCM信号；（3）实现多路PCM信号的时分复用；（4）实现接收端的分接与译码；（5）考虑实现位同步电路；（6）观察输出信号的眼图，得出误码率-信噪比曲线；（7）分别选择不同特性信道时考察误码率-信噪比曲线。一、设计目的通过通信原理实验箱或者Systemview软件仿真进一步深化通信原理课程知识，培养学生的专业素质，提高其利用通信原理知识处理通信系统问题的能力，为今后专业课程的学习、毕业设计打下良好的基础。通过必要的工程设计、初步的科学研究方法训练和实践锻练，增强分析问题和解决问题的能力，了解通信系统的新发展。二．设计原理1.PCM实验原理脉冲编码调制是把模拟信号数字化传输的基本方法之一，它通过抽样、量化和编码，把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号，然后在信道中进行传输。接收机将收到的数字信号经再生、译码、平滑后恢复出原始的模拟信号。PCM系统的组成如图1-1所示。话音信号先经过防混叠低通滤波器，得到限带信号（300Hz～3400Hz），进行脉冲抽样，变成8KHz重复频率的抽样信号（即离散的脉冲调幅PAM信号），然后将幅度连续的PAM信号用“四舍五入”办法量化为有限个幅度取值的信号，再经编码，转换成二进制码。(a)抽样所谓抽样，就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。它的抽样速率的下限是由抽样定理确定的。(b)量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。模拟信号的量化分为均匀量化和非均匀量化。由于均匀量化存在的主要缺点是：无论抽样值大小如何，量化噪声的均方根值都固定不变。因此，当信号()mt较小时，则信号量化噪声功率比也就很小，这样，对于弱信号时的量化信噪比就难以达到给定的要求。通常，把满足信噪比要求的输入信号取值范围定义为动态范围，可见，均匀量化时的信号动态范围将受到较大的限制。为了克服这个缺点，实际中，往往采用非均匀量化。非均匀量化是根据信号的不同区间来确定量化间隔的。对于信号取值小的区间，其量化间隔v也小；反之，量化间隔就大。它与均匀量化相比，有两个突出的优点。首先，当输入量化器的信号具有非均匀分布的概率密度（实际中常常是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例。因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的量化信噪比。实际中，非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。通常使用的压缩器中，大多采用对数式压缩。广泛采用的两种对数压缩律是压缩律和A压缩律。PCM编码方式采用的也是A压缩律。c)编码所谓编码就是把量化后的信号变换成代码，其相反的过程称为译码。当然，这里的编码和译码与差错控制编码和译码是完全不同的，前者是属于信源编码的范畴。在现有的编码方法中，若按编码的速度来分，大致可分为两大类：低速编码和高速编码。通信中一般都采用第二类。编码器的种类大体上可以归结为三类：逐次比较型、折叠级联型、混合型。在逐次比较型编码方式中，无论采用几位码，一般均按极性码、段落码、段内码的顺序排列。仿真时将PCM编译码器分为编码器和译码器模块分别实现。2.时分复用原理时分复用就是将抽样周期分成若干个时隙，各路信号的抽样值编码按一定的顺序占用某一时隙，用一个信道传输多路数字信号，既一个物理信道分为多个逻辑信道。3．SystemView软件SystemView是一个用于现代工程与科学系统设计及仿真的动态系统分析平台。从滤波器设计、信号处理、完整通信系统的设计与仿真，直到一般的系统数学模型建立等各个领域，SystemView在友好而且功能齐全的窗口环境下，为用户提供了一个精密的嵌入式分析工...
