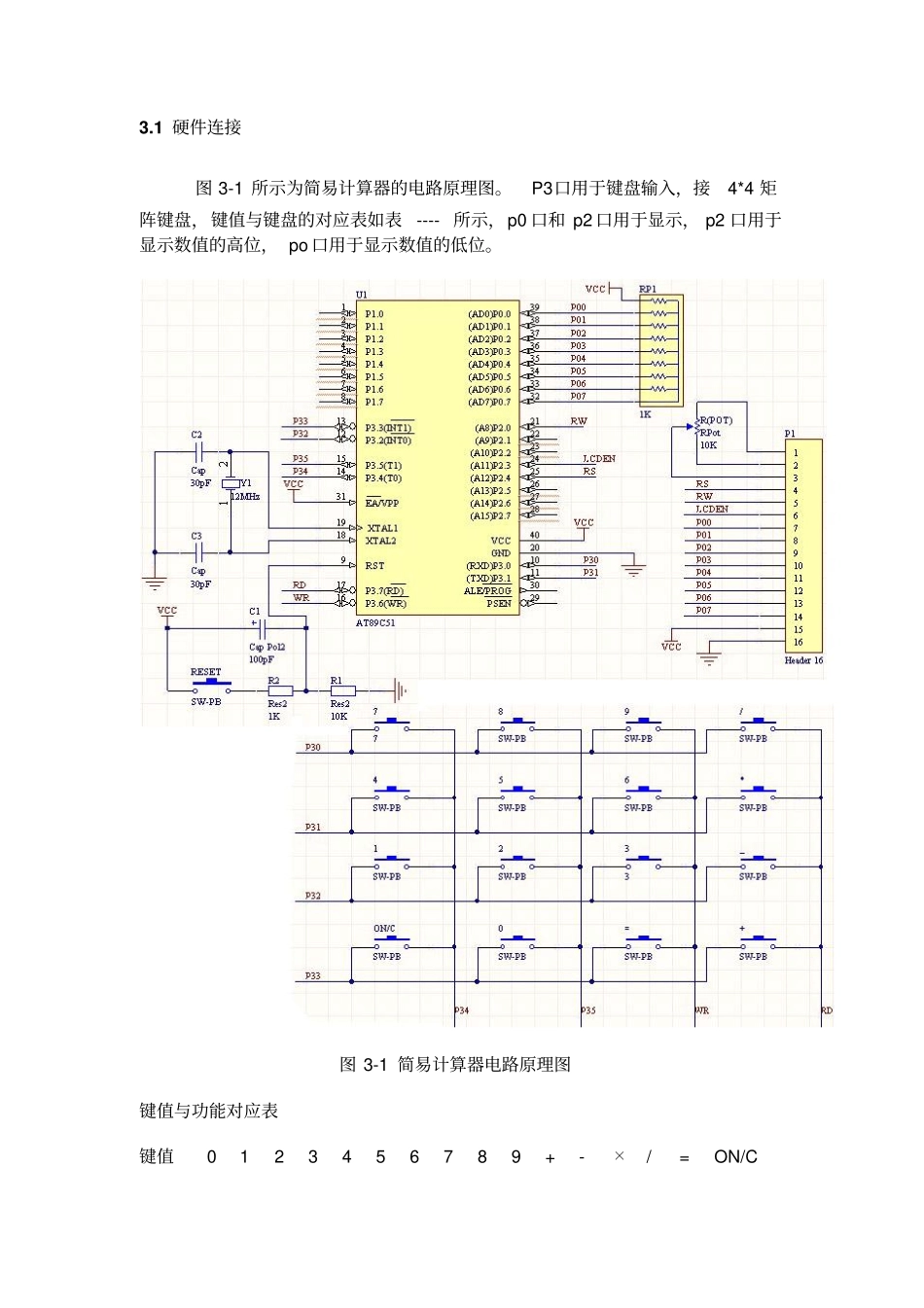

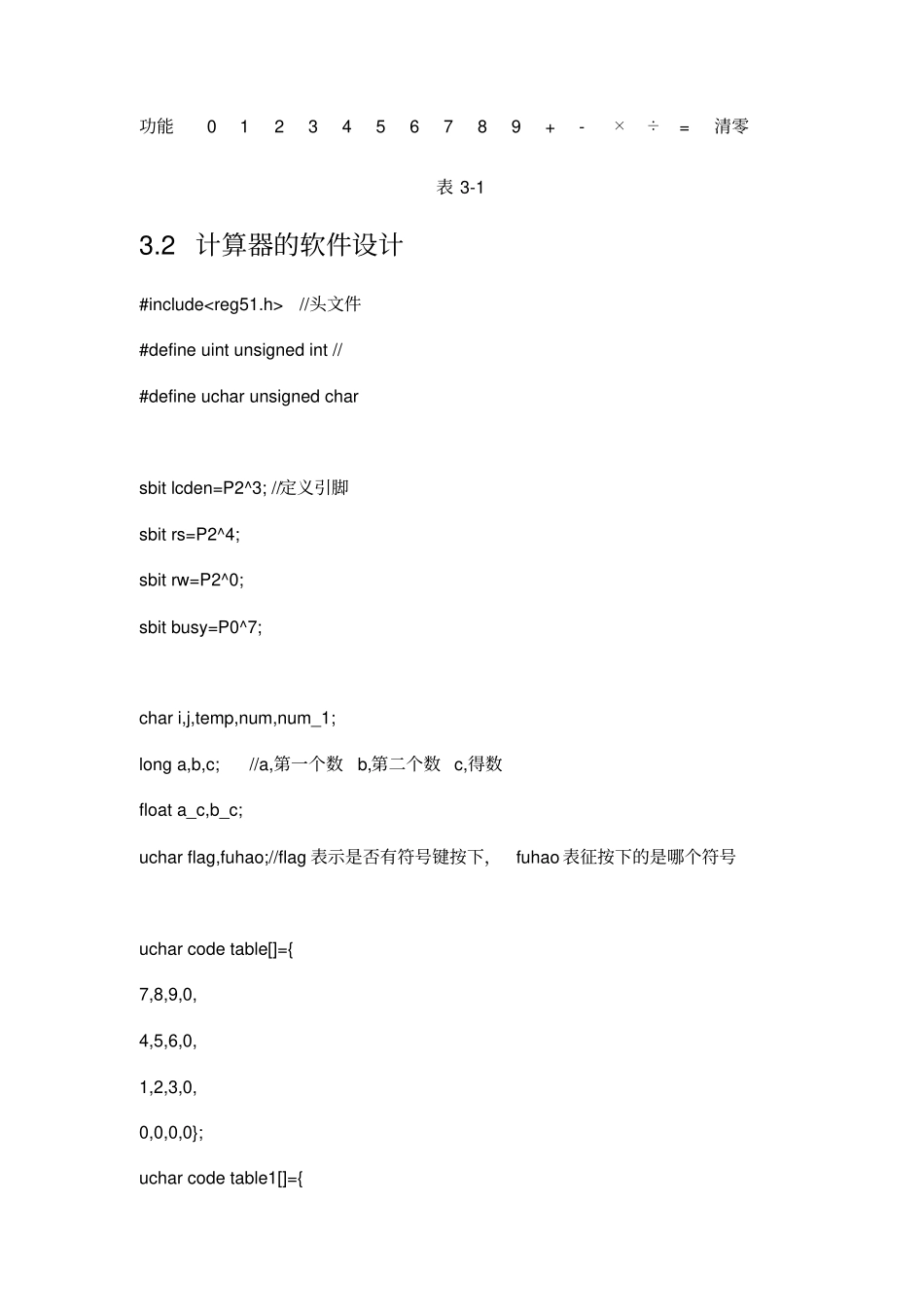

3.1硬件连接图3-1所示为简易计算器的电路原理图。P3口用于键盘输入，接4*4矩阵键盘，键值与键盘的对应表如表----所示，p0口和p2口用于显示，p2口用于显示数值的高位，po口用于显示数值的低位。图3-1简易计算器电路原理图键值与功能对应表键值0123456789+-×/=ON/C功能0123456789+-×÷=清零表3-13.2计算器的软件设计#include//头文件#defineuintunsignedint//#defineucharunsignedcharsbitlcden=P2^3;//定义引脚sbitrs=P2^4;sbitrw=P2^0;sbitbusy=P0^7;chari,j,temp,num,num_1;longa,b,c;//a,第一个数b,第二个数c,得数floata_c,b_c;ucharflag,fuhao;//flag表示是否有符号键按下，fuhao表征按下的是哪个符号ucharcodetable[]={7,8,9,0,4,5,6,0,1,2,3,0,0,0,0,0};ucharcodetable1[]={7,8,9,0x2f-0x30,4,5,6,0x2a-0x30,1,2,3,0x2d-0x30,0x01-0x30,0,0x3d-0x30,0x2b-0x30};voiddelay(ucharz)//延迟函数{uchary;for(z;z>0;z--)for(y=0;y<110;y++);}voidcheck()//判断忙或空闲{do{P0=0xFF;rs=0;//指令rw=1;//读lcden=0;//禁止读写delay(1);//等待，液晶显示器处理数据lcden=1;//允许读写}while(busy==1);//判断是否为空闲，1为忙，0为空闲}voidwrite_com(ucharcom)//写指令函数{P0=com;//com指令付给P0口rs=0;rw=0;lcden=0;check();lcden=1;}voidwrite_date(uchardate)//写数据函数{P0=date;rs=1;rw=0;lcden=0;check();lcden=1;}voidinit()//初始化{num=-1;lcden=1;//使能信号为高电平write_com(0x38);//8位，2行write_com(0x0c);//显示开，光标关，不闪烁*/write_com(0x06);//增量方式不移位显竟獗暌贫柚?write_com(0x80);//检测忙信号write_com(0x01);//显示开，光标关，不闪烁num_1=0;i=0;j=0;a=0;//第一个参与运算的数b=0;//第二个参与运算的数c=0;flag=0;//flag表示是否有符号键按下，fuhao=0;//fuhao表征按下的是哪个符号}voidkeyscan()//键盘扫描程序{P3=0xfe;if(P3!=0xfe){delay(20);延迟20msif(P3!=0xfe){temp=P3&0xf0;switch(temp){case0xe0:num=0;break;case0xd0:num=1;break;case0xb0:num=2;break;case0x70:num=3;break;}}while(P3!=0xfe);if(num==0||num==1||num==2)//如果按下的是'7','8'或'9{if(j!=0){write_com(0x01);j=0;}if(flag==0)//没有按过符号键{a=a*10+table[num];}else//如果按过符号键{b=b*10+table[num];}}else//如果按下的是'/'{flag=1;fuhao=4;//4表示除号已按}i=table1[num];write_date(0x30+i);}P3=0xfd;if(P3!=0xfd){delay(5);if(P3!=0xfd){temp=P3&0xf0;switch(temp){case0xe0:num=4;break;case0xd0:num=5;break;case0xb0:num=6;break;case0x70:num=7;break;}}while(P3!=0xfd);if(num==4||num==5||num==6&&num!=7)//如果按下的是'4','5'或'6'{if(j!=0){write_com(0x01);j=0;}if(flag==0)//没有按过符号键{a=a*10+table[num];}else//如果按过符号键{b=b*10+table[num];}}else//如果按下的是'/'{flag=1;fuhao=3;//3表示乘号已按}i=table1[num];write_date(0x30+i);}P3=0xfb;if(P3!=0xfb){delay(5);if(P3!=0xfb){temp=P3&0xf0;switch(temp){case0xe0:num=8;break;case0xd0:num=9;break;case0xb0:num=10;break;case0x70:num=11;break;}}while(P3!=0xfb);if(num==8||num==9||num==10)//如果按下的是'1','2'或'3'{if(j!=0){write_com(0x01);j=0;}if(flag==0)//没有按过符号键{a=a*10+table[num];}else//如果按过符号键{b=b*10+table[num];}}elseif(num==11)//如果按下的是'-'{flag=1;fuhao=2;//2表示减号已按}i=table1[num];write_date(0x30+i);}P3=0xf7;if(P3!=0xf7){delay(5);if(P3!=0xf7){temp=P3&0xf0;switch(temp){case0xe0:num=12;break;case0xd0:num=13;break;case0xb0:num=14;break;case0x70:num=15;break;}}while(P3!=0xf7);switch(num){case12:{write_com(0x01);a=0;b=0;flag=0;fuhao=0;}//按下的是"清零"break;case13:{//按下的是"0"if(flag==0)//没有按过符号键{a=a*10;write_date(0x30);P1=0;}elseif(flag==1)//如果按过符号键{b=b*10;write_date(0x30);}}break;case14:{j=1;if(fuhao==1){write_com(0x80+0x4f);//按下等于键，光标前进...
