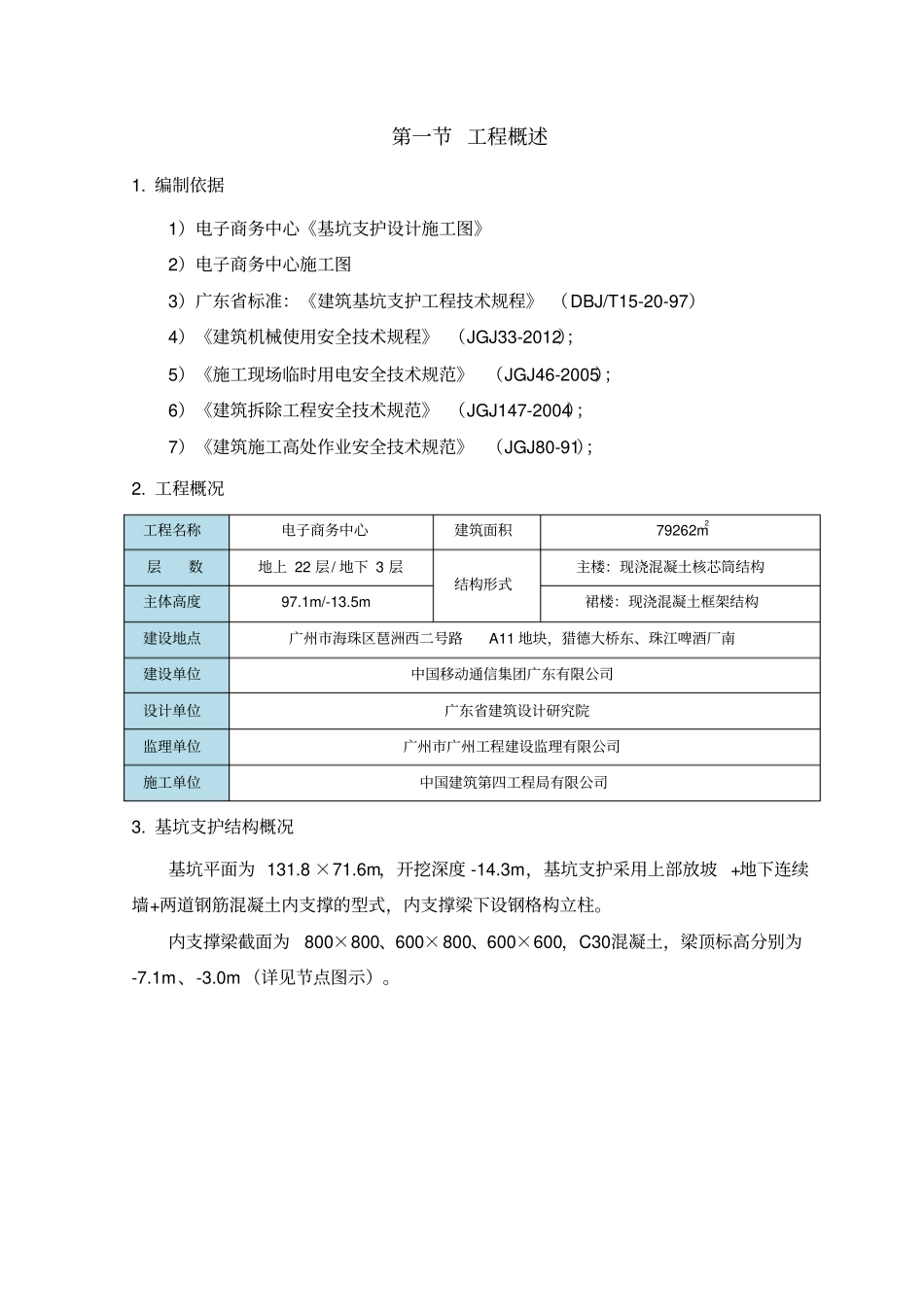

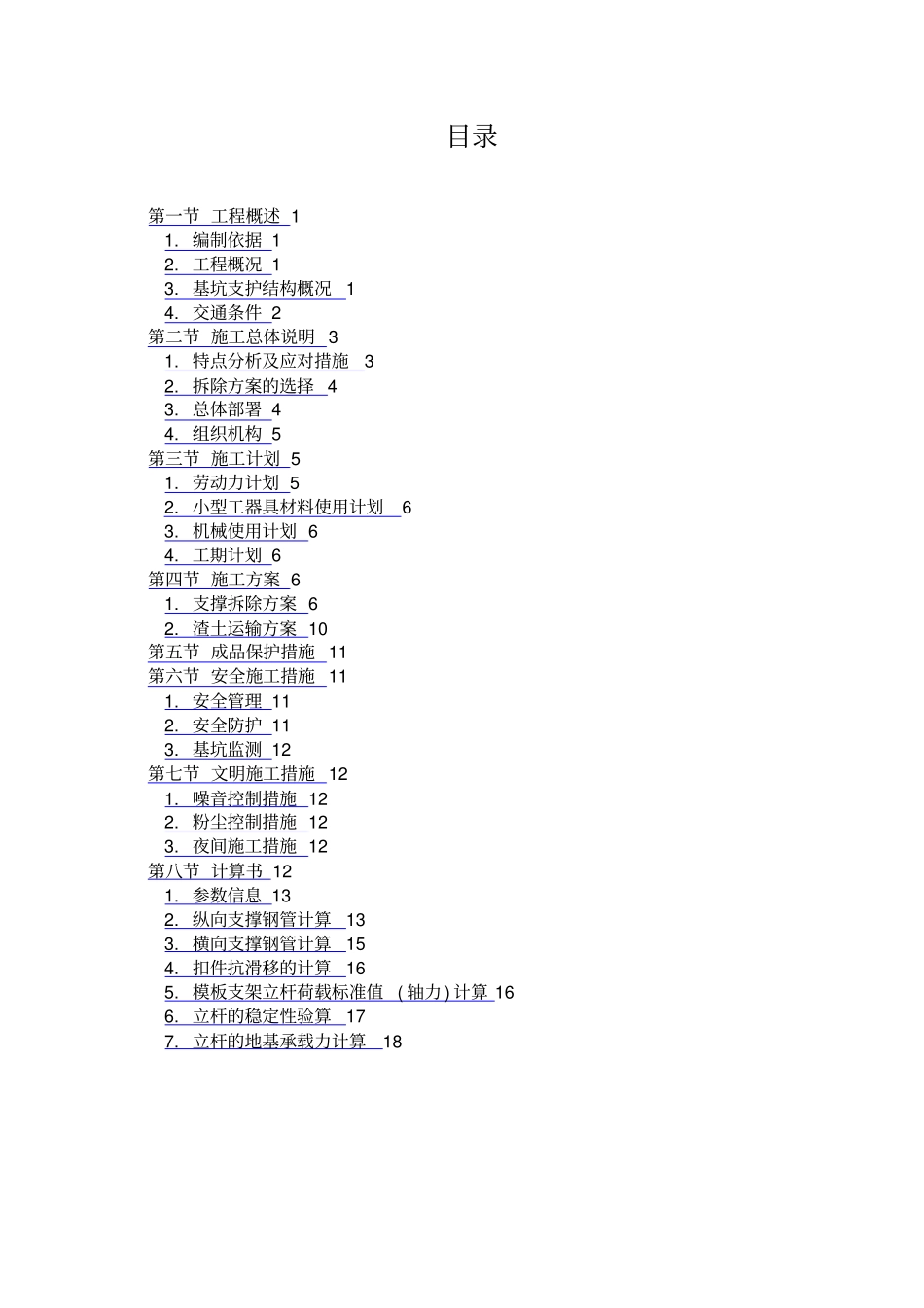

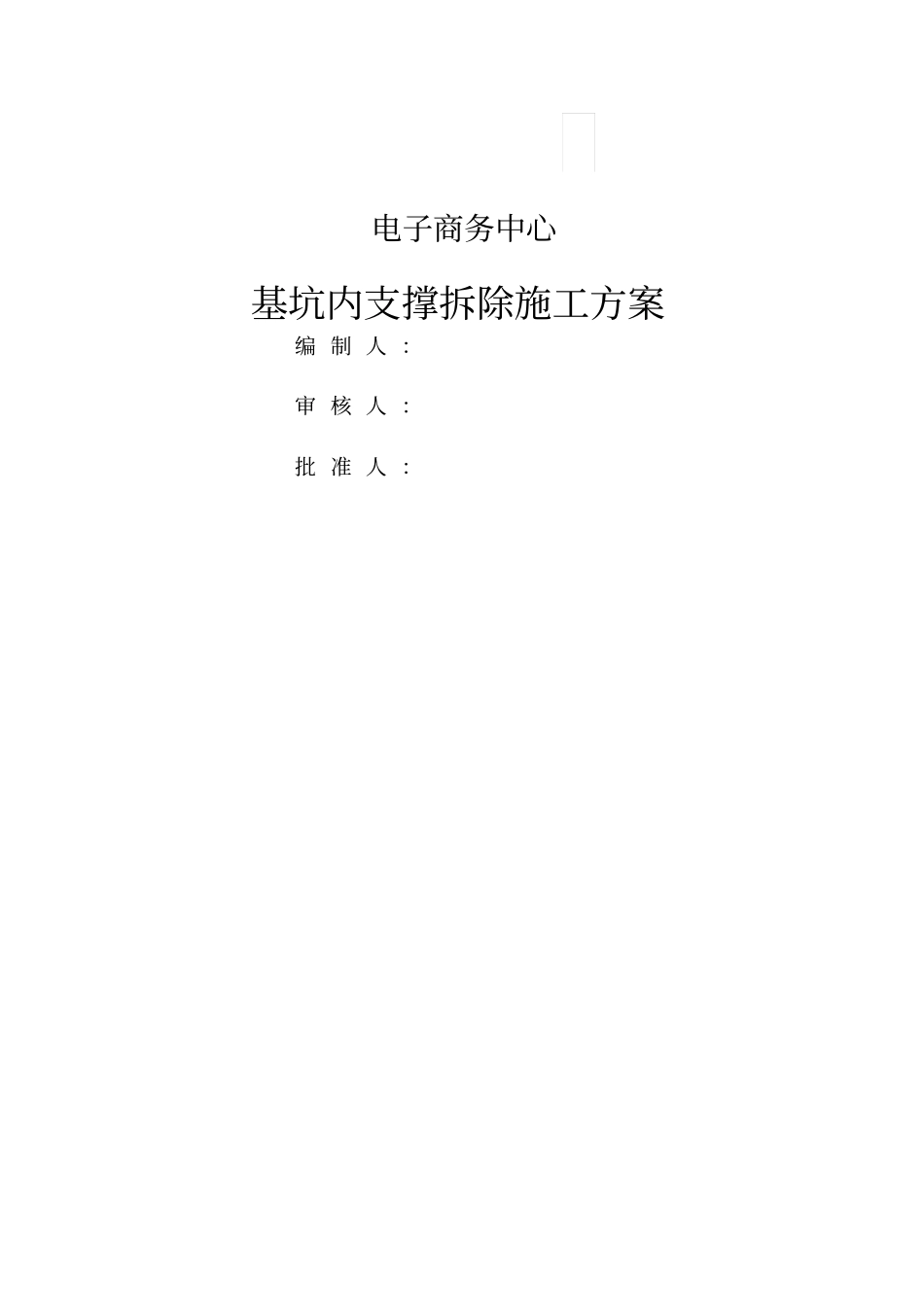

电子商务中心基坑内支撑拆除施工方案编制人：审核人：批准人：目录第一节工程概述11.编制依据12.工程概况13.基坑支护结构概况14.交通条件2第二节施工总体说明31.特点分析及应对措施32.拆除方案的选择43.总体部署44.组织机构5第三节施工计划51.劳动力计划52.小型工器具材料使用计划63.机械使用计划64.工期计划6第四节施工方案61.支撑拆除方案62.渣土运输方案10第五节成品保护措施11第六节安全施工措施111.安全管理112.安全防护113.基坑监测12第七节文明施工措施121.噪音控制措施122.粉尘控制措施123.夜间施工措施12第八节计算书121.参数信息132.纵向支撑钢管计算133.横向支撑钢管计算154.扣件抗滑移的计算165.模板支架立杆荷载标准值(轴力)计算166.立杆的稳定性验算177.立杆的地基承载力计算18第一节工程概述1.编制依据1）电子商务中心《基坑支护设计施工图》2）电子商务中心施工图3）广东省标准：《建筑基坑支护工程技术规程》（DBJ/T15-20-97）4）《建筑机械使用安全技术规程》（JGJ33-2012）；5）《施工现场临时用电安全技术规范》（JGJ46-2005）；6）《建筑拆除工程安全技术规范》（JGJ147-2004）；7）《建筑施工高处作业安全技术规范》（JGJ80-91）；2.工程概况工程名称电子商务中心建筑面积79262m2层数地上22层/地下3层结构形式主楼：现浇混凝土核芯筒结构主体高度97.1m/-13.5m裙楼：现浇混凝土框架结构建设地点广州市海珠区琶洲西二号路A11地块，猎德大桥东、珠江啤酒厂南建设单位中国移动通信集团广东有限公司设计单位广东省建筑设计研究院监理单位广州市广州工程建设监理有限公司施工单位中国建筑第四工程局有限公司3.基坑支护结构概况基坑平面为131.8×71.6m，开挖深度-14.3m，基坑支护采用上部放坡+地下连续墙+两道钢筋混凝土内支撑的型式，内支撑梁下设钢格构立柱。内支撑梁截面为800×800、600×800、600×600，C30混凝土，梁顶标高分别为-7.1m、-3.0m（详见节点图示）。基坑内支撑梁拆除分区图4.交通条件本工程场区南邻双塔路、北邻西二号路，场区南北各开设8m宽大门，用于施工物料的运输。第二节施工总体说明1.特点分析及应对措施1.1.场地平面狭小，可利用的施工场地有限本工程场地狭小，在地下室施工阶段基坑上部可利用施工场地有限，尤其是支撑拆除期间穿插地下室结构施工，需要考虑施工材料堆场、拆除垃圾外运以及物流车辆停靠，场地非常紧张。应对措施：对现场进行规划，合理布置材料场地，现场不再设置混凝土渣土堆场，拆撑后的回收钢筋及时处理。1.2.垂直运能紧张拆除基坑内支撑形成的混凝土废渣需要及时运出基坑装车外运，需要使用塔吊。期间，相邻施工段结构施工，塔吊运能不足。应对措施：基坑内支撑拆除施工、相邻工段结构施工安排在白天及23:00之前，吊运混凝土废渣安排在23:00之后，运能不足时临时增加1台16t汽车吊。2使用不少于5个吊斗，由小型铲车配合装料，合理使用塔吊。1.3.工序前后制约，施工工期紧张支撑拆除是为所在的结构层施工腾出场地空间，所以支撑拆除是地下室结构施工的重要工序。支撑拆除是关键工作，拆除工期是总工期的一个时间段，因此按本工序的进度计划完成支撑拆除工程是实现阶段工期目标之一。应对措施：1）用于拆除的机械设备数量合理，人机匹配；2）选择合理的支撑拆除顺序，应从支撑杆件的中部开始拆除，支撑梁节点可整体保留、吊运。3）用膨胀剂对支撑梁进行预裂解，降低拆除难度。1.4.施工安全要求高支撑梁距下方已完成的地下室结构楼层净高分别为：第二道支撑1.5m、第一道支撑2.0m，保证支撑拆除过程的施工安全是硬性要求。内支撑拆除过程中及拆除后基坑支护结构的应力重分配引起的基坑变形，是基坑安全隐患一个方面。应对措施：1）在要拆除的支撑梁下搭设安全托架，既可用作拆除人员的操作平台，也可作为安全防护体系；2）及时清理操作平台上的混凝土渣；3）与业主方委托的第三方基坑监测单位协调、配合，加强本拆除时间段的基坑监测工作；4）对施工现场喷水抑尘，减少粉尘污染；5）人工凿除时，需要搭设支架操作平台，系好安全带。2.拆除方案的选择支撑拆除方案的选择，主要考虑对基坑本身和周边环境的影响。综合各种因素...
