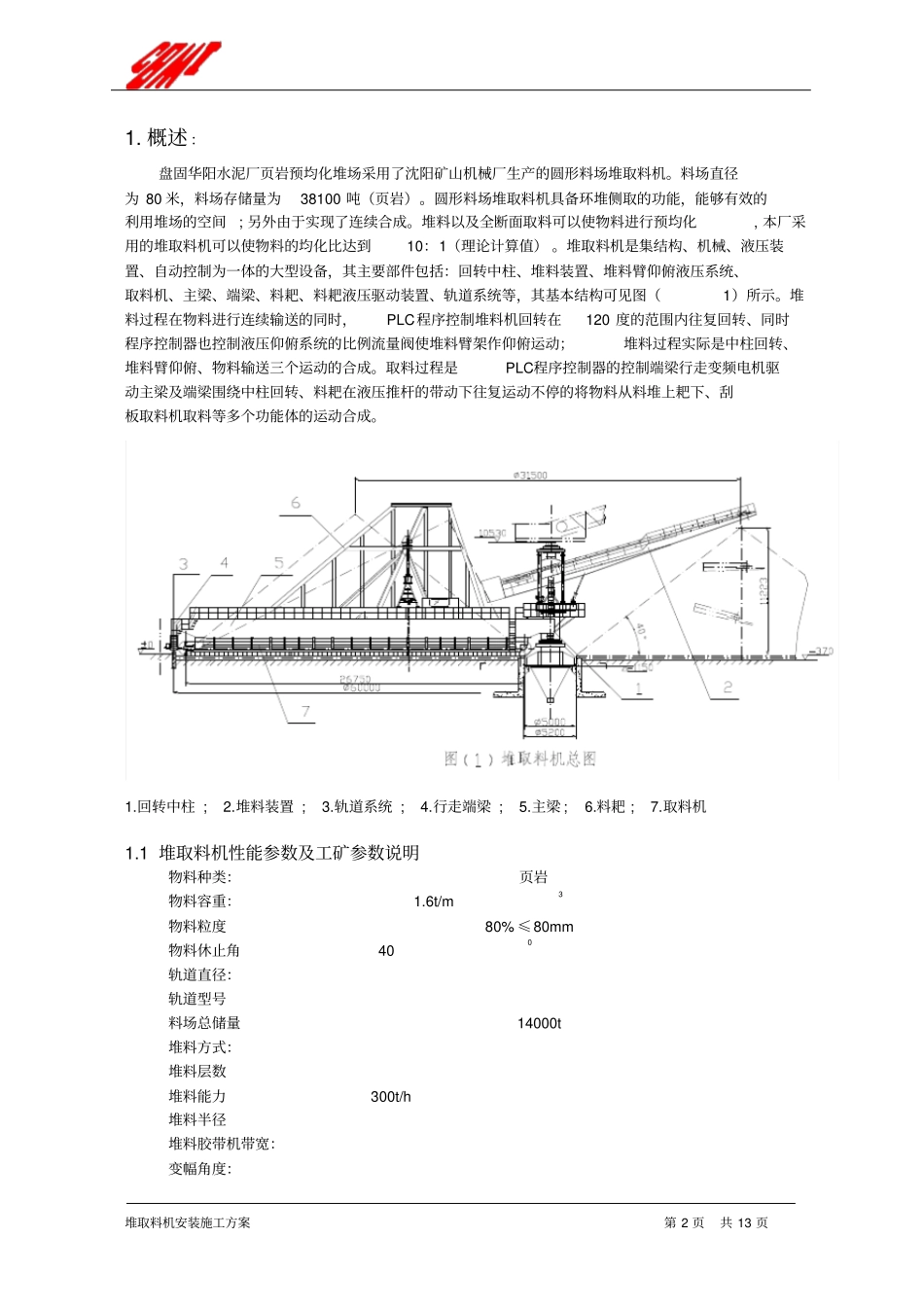

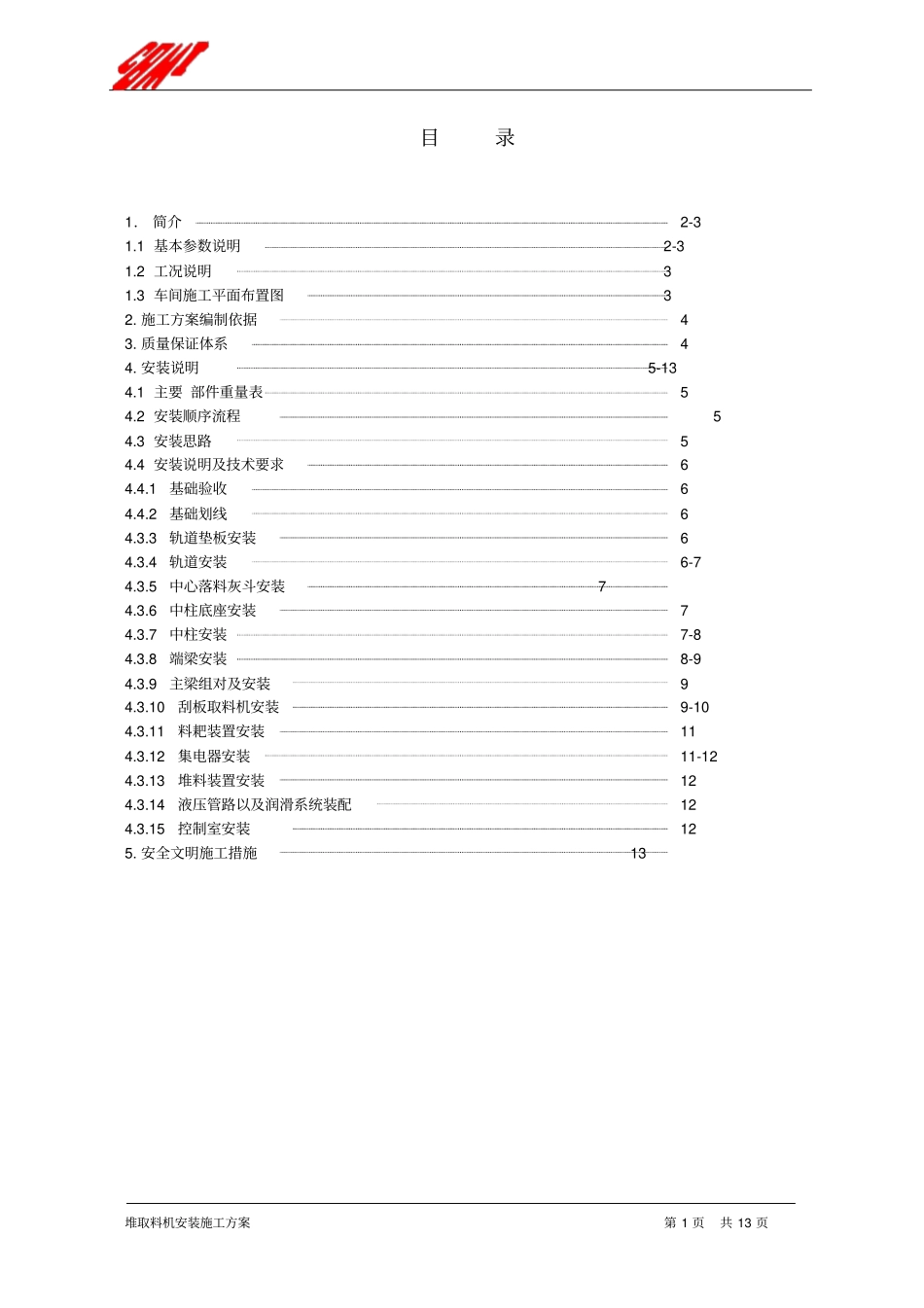

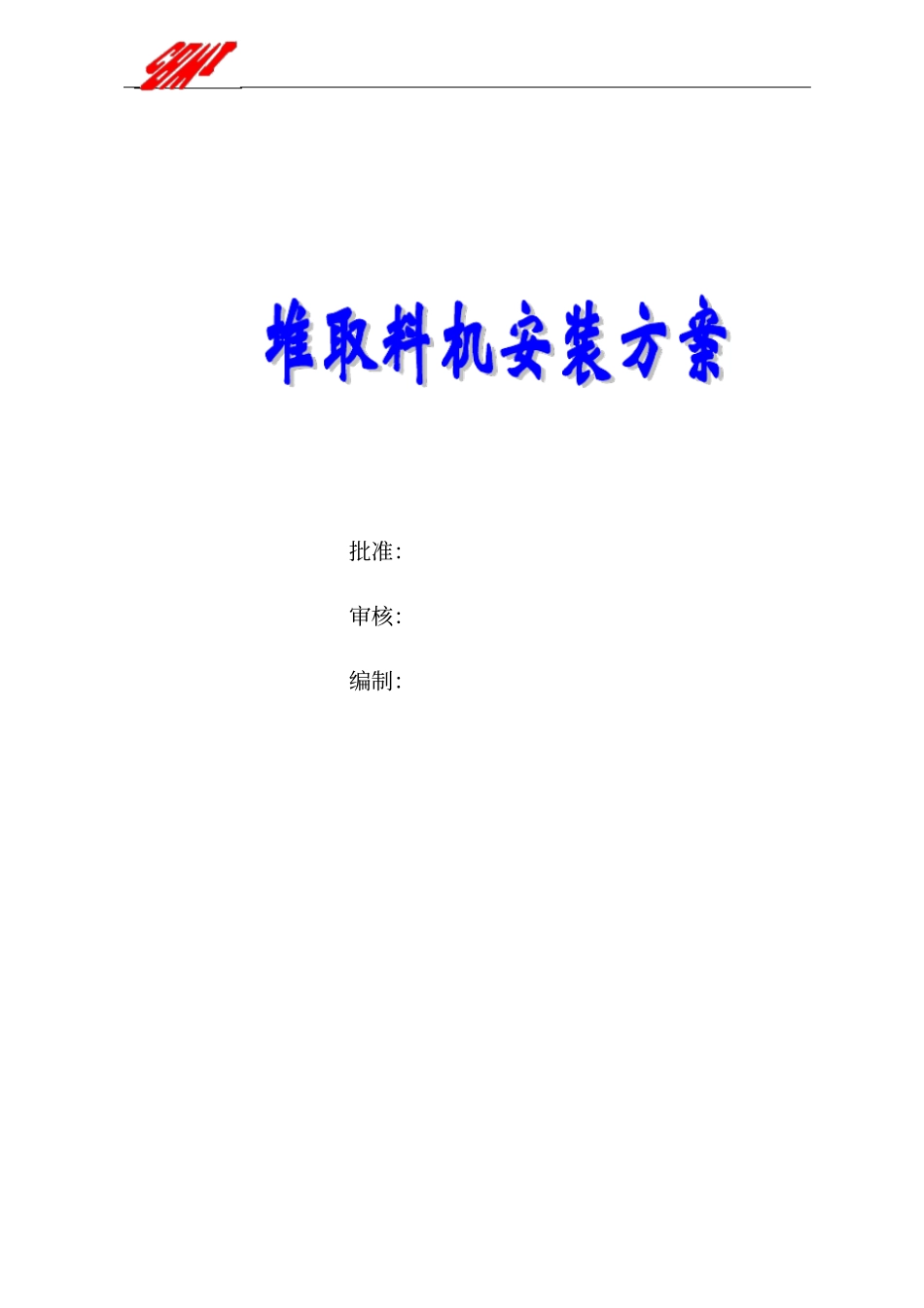

批准：审核：编制：堆取料机安装施工方案第1页共13页目录1．简介2-31.1基本参数说明2-31.2工况说明31.3车间施工平面布置图32.施工方案编制依据43.质量保证体系44.安装说明5-134.1主要部件重量表54.2安装顺序流程54.3安装思路54.4安装说明及技术要求64.4.1基础验收64.4.2基础划线64.3.3轨道垫板安装64.3.4轨道安装6-74.3.5中心落料灰斗安装74.3.6中柱底座安装74.3.7中柱安装7-84.3.8端梁安装8-94.3.9主梁组对及安装94.3.10刮板取料机安装9-104.3.11料耙装置安装114.3.12集电器安装11-124.3.13堆料装置安装124.3.14液压管路以及润滑系统装配124.3.15控制室安装125.安全文明施工措施13堆取料机安装施工方案第2页共13页1.概述：盘固华阳水泥厂页岩预均化堆场采用了沈阳矿山机械厂生产的圆形料场堆取料机。料场直径为80米，料场存储量为38100吨（页岩）。圆形料场堆取料机具备环堆侧取的功能，能够有效的利用堆场的空间;另外由于实现了连续合成。堆料以及全断面取料可以使物料进行预均化,本厂采用的堆取料机可以使物料的均化比达到10：1（理论计算值）。堆取料机是集结构、机械、液压装置、自动控制为一体的大型设备，其主要部件包括：回转中柱、堆料装置、堆料臂仰俯液压系统、取料机、主梁、端梁、料耙、料耙液压驱动装置、轨道系统等，其基本结构可见图（1）所示。堆料过程在物料进行连续输送的同时，PLC程序控制堆料机回转在120度的范围内往复回转、同时程序控制器也控制液压仰俯系统的比例流量阀使堆料臂架作仰俯运动；堆料过程实际是中柱回转、堆料臂仰俯、物料输送三个运动的合成。取料过程是PLC程序控制器的控制端梁行走变频电机驱动主梁及端梁围绕中柱回转、料耙在液压推杆的带动下往复运动不停的将物料从料堆上耙下、刮板取料机取料等多个功能体的运动合成。1.回转中柱;2.堆料装置;3.轨道系统;4.行走端梁;5.主梁;6.料耙;7.取料机1.1堆取料机性能参数及工矿参数说明物料种类：页岩物料容重：1.6t/m3物料粒度80%≤80mm物料休止角400轨道直径：轨道型号料场总储量14000t堆料方式：堆料层数堆料能力300t/h堆料半径堆料胶带机带宽：变幅角度：堆取料机安装施工方案第3页共13页回转速度：取料方式：取料能力：250t/h端梁工作运行速度：0.002—0.02m/min调车运行速度：刮板尺寸（长X宽）900mm*200mm刮板间距：刮板链速：刮板驱动电机功率：45KW料耙驱动方式：料耙倾角：料耙运行速度：料耙驱动电机功率：30KW动力电压：控制电压：控制方式：总装机功率：125KW2.安装方案编制依据：2.1沈阳矿山机械厂的投标书;2.2沈阳矿山机械厂提供的安装维修说明书;2.3《水泥工业用堆取料机技术条件》;2.4CBMI质量控制文件CBMI.QS.03.13;2.5CBMI质量控制文件CBMI.QS.03.21;2.640吨汽车起重机性能手册;2.720吨汽车起重机性能手册;2.8《水泥机械设备安装工程施工及验收规范》;3．堆取料机安装质量保证体系：资料员王继红施工资料整理主管经理忻海强堆取料机责任人尚以国安装指导沈矿现场指导人员质量安全负责人岳继广施工班组长谈双喜班组质安员朱自平施工管理技术支持技术支持每道安装程序的检验质量安全管理组织验收质量、进度总协调堆取料机安装施工方案第4页共13页4.堆取料机安装说明书4.1堆取料机的主要部件重量表:两台堆取料机的部件基本一致，此表中仅列出页岩堆取料机的部件重量。序号部件名称部件数量部件重量（公斤）备注1轨道装置（包括垫板、压块等）1316272箱型梁1338873行走端梁182944刮板取料机1387305堆料装置160912（包括配重及皮带机）6集电器12037控制室135009料耙系统12652310中柱11467011中心落料灰斗1278312围栏1343213电气装置1套约13吨表（1）4.2堆取料机安装顺序流程堆取料机安装施工方案第5页共13页4.3安装思路堆取料机的安装工作由一个班组进行施工，在施工过程中厂家人员将全过程指导。由于土建进度的关系,堆取料机的轨道垫板将提前安装，并完成二次灌浆工作。中柱、主梁、堆料机、刮板机、料耙的安装将陆续进行。设备的主要吊装工作如上部中柱、主梁、料耙将由40吨汽车吊完成，其它部件将由20吨以及12吨吊车完成。4.4安装说明及技术要求4.4.1基础验收:基础验收的内容包括...
