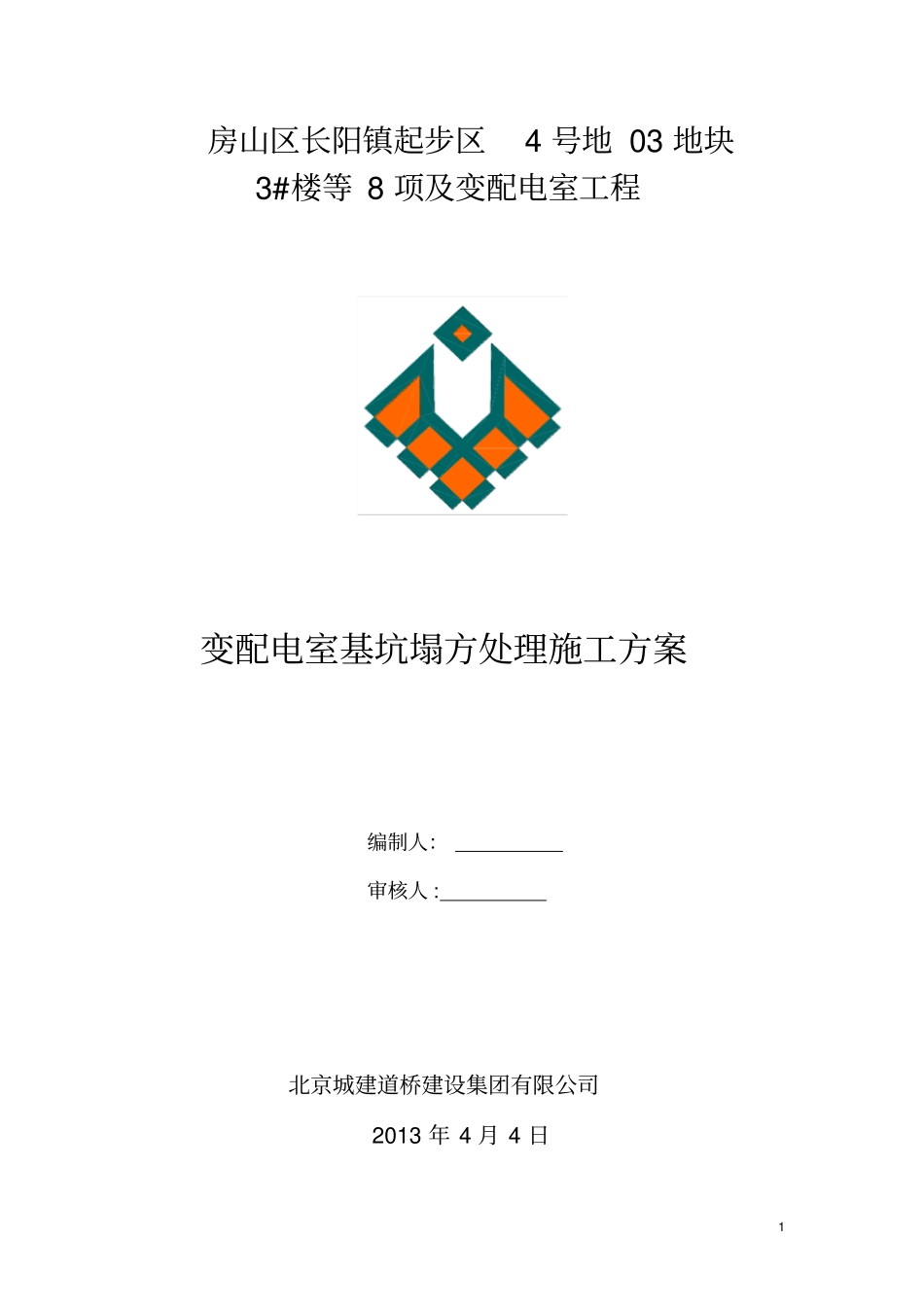

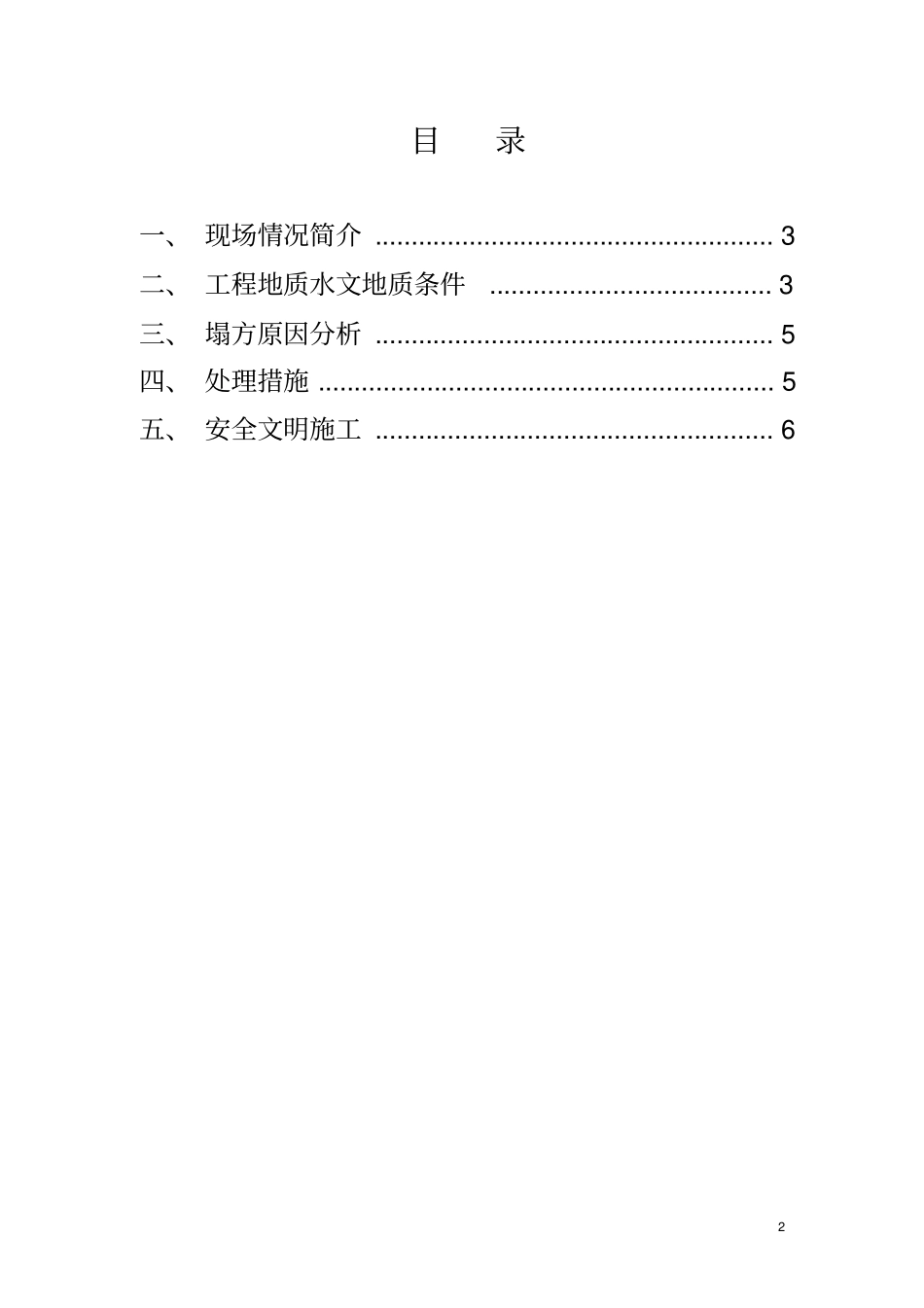

1房山区长阳镇起步区4号地03地块3#楼等8项及变配电室工程变配电室基坑塌方处理施工方案编制人：审核人:北京城建道桥建设集团有限公司2013年4月4日2目录一、现场情况简介.......................................................3二、工程地质水文地质条件.......................................3三、塌方原因分析.......................................................5四、处理措施...............................................................5五、安全文明施工.......................................................63一、现场情况简介出现坍塌位置为长阳4号地03地块别墅区变配电室基坑西侧边坡。3月31日在进行变配电室下部土方开挖过程中，发现基坑底部出现含水量较大的②2粉质粘土层，且该层与上层粉细砂②1层接缝处出现渗水现象，根据施工方案要求我单位对边坡安插导流管，后又经与甲方单位总包单位商议决定暂时停止该部位土方开挖工作，已开挖完成部分边坡按设计方案要求迅速进行支护，并联系勘察单位现场进行勘察，提出处理意见。4月1日上午勘察单位刘满林到现场进行查看，根据现场实际情况提出如下意见：该层水为浅层滞水,需进行明排，防止出现泡槽；在进行槽底见底开挖时要防止对槽底进行扰动,需预留20cm厚土层；土方开挖完成后进行钎探，根据钎探数据确定是否需要进行换填处理。意见提出后当天进行修筑排水沟及集水坑，并完善已开挖完成部分的边坡支护工作。4月2日早起开始进行剩余土方开挖工作，并按照勘察单位要求对槽底预留20cm土层，除预留土层外此次开挖深度为1m。由于变配电室土方量较少，故上午10点钟已开挖完成1/3。由于该层土体为含水量饱和的粘质粉土，土体自稳能力较差，又加之上层为粉细砂层，在浅层滞水作用下,砂层稳定性更差，易发生坍塌，应及时施做有效支护，故我单位在工作面挖出后迅速组织工人对坡面进行支护，尤其在对土层稳定性较差的西侧，加快支护进度，中午下班前，对坡面进行锚喷，但在中午1点左右西侧坡体仍出现坍塌。二、工程地质水文地质条件根据北京城建勘察设计研究院有限责任公司提供的《房山区长阳镇起步区4号地03地块联排别墅项目岩土工程勘察报告》（2010勘察044-4—2）资料,本次土方开挖土层自上而下为：粘质粉土砂质粉土填土①层：黄褐色~褐黄色，稍密，稍湿。含少量砖渣、灰渣、有机质、植物根。层底标高41。54～43.19m.新近沉积层:砂质粉土粘质粉土②层:黄褐色～褐黄色，中密～密实,稍湿～湿。含云母、氧化铁；粉细砂②１层:褐黄色～灰色，中密，湿。含云母、氧化铁;粉质粘土重粉质粘土②2层：灰黄色～灰色，可塑。含云母、氧化铁、有机4质；层底标高36。16～38.45m.粘质粉土③层：褐黄色，可塑~硬塑。含氧化铁、有机质;粘质粉土③1层：褐黄色，中密～密实，稍湿。含氧化铁、有机质；呈透镜体分布。层底标高34。08~36.23m。中粗砂④层:褐黄色，密实，饱和。含云母、氧化铁、少量砾石；呈透镜体分布。粉细砂④1层:褐黄色,密实，饱和。含云母、氧化铁.层底标高31。73～34。51m。第四纪晚更新世冲洪积层：圆砾卵石⑤层:杂色，密实,饱和.最大粒径120mm，一般粒径5—10mm,大于2mm颗粒约占总质量的60％，中粗砂填充。细中砂⑤1层：褐黄色，密实，饱和。含云母、氧化铁，少量砾石；呈透镜体分布.粉质粘土⑤2层：褐黄色，可塑.含氧化铁、有机质；呈透镜体分布。部分钻孔穿透此层。粉质粘土重粉质粘土⑥层：褐黄色，可塑。含氧化铁、有机质。部分钻孔穿透此层。卵石圆砾⑦层：杂色，密实，饱和。最大粒径191mm，一般粒径20-40mm，大于20mm颗粒约占总质量的65%，中粗砂填充。粉质粘土⑦1层：褐黄色，可塑。含氧化铁、有机质。本次勘探未穿透此层。各土层分布及其岩土物理力学性质详见《工程地质剖面图》及《岩土物理力学性质综合统计表》水文地质条件：根据《房山区长阳镇起步区4号地03地块项目岩土工程勘察报告》（2010勘察044—4）资料，地下水详细情况如下：■上层滞水（一）:本次勘察未见该层地下水，但不排除因季节变化、周围环境的变化以及管线渗漏等原因，局部地段存在上层滞水。■潜水(二）：水位埋深为9。83～10。42...
