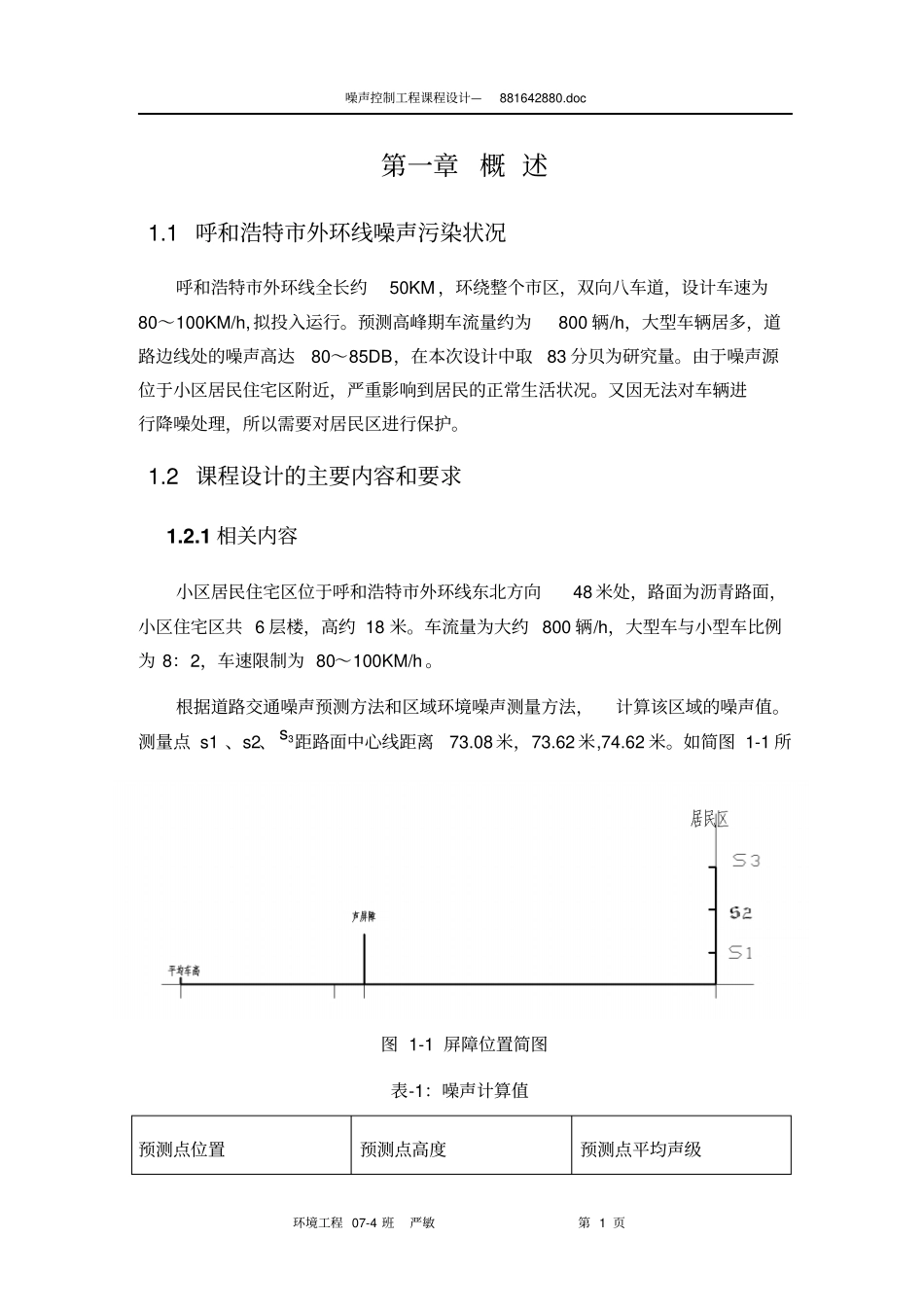

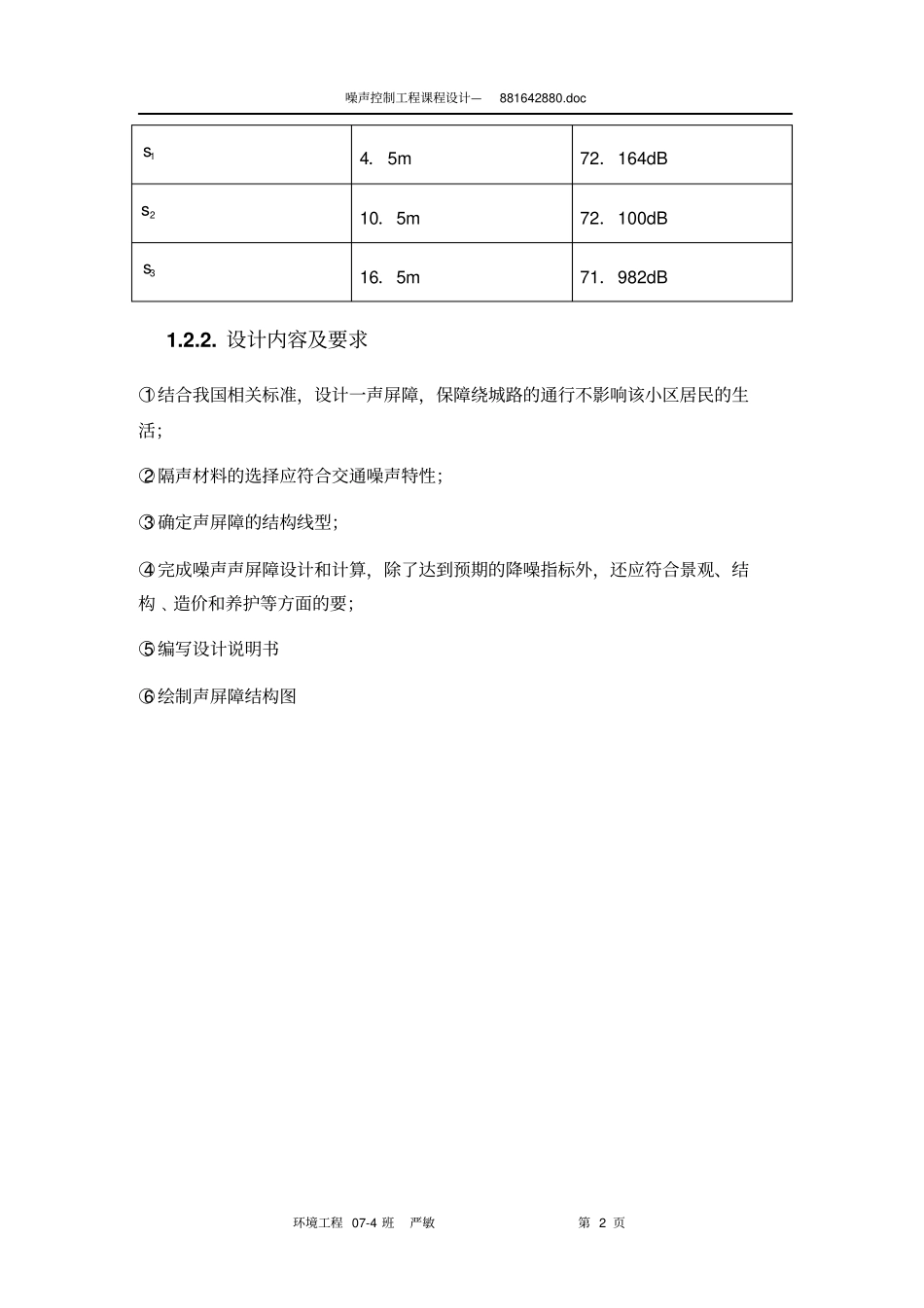

噪声控制工程课程设计—881642880.doc环境工程07-4班严敏第1页第一章概述1.1呼和浩特市外环线噪声污染状况呼和浩特市外环线全长约50KM，环绕整个市区，双向八车道，设计车速为80～100KM/h,拟投入运行。预测高峰期车流量约为800辆/h，大型车辆居多，道路边线处的噪声高达80～85DB，在本次设计中取83分贝为研究量。由于噪声源位于小区居民住宅区附近，严重影响到居民的正常生活状况。又因无法对车辆进行降噪处理，所以需要对居民区进行保护。1.2课程设计的主要内容和要求1.2.1相关内容小区居民住宅区位于呼和浩特市外环线东北方向48米处，路面为沥青路面，小区住宅区共6层楼，高约18米。车流量为大约800辆/h，大型车与小型车比例为8：2，车速限制为80～100KM/h。根据道路交通噪声预测方法和区域环境噪声测量方法，计算该区域的噪声值。测量点s1、s2、3s距路面中心线距离73.08米，73.62米,74.62米。如简图1-1所图1-1屏障位置简图表-1：噪声计算值预测点位置预测点高度预测点平均声级噪声控制工程课程设计—881642880.doc环境工程07-4班严敏第2页1s4．5m72．164dB2s10．5m72．100dB3s16．5m71．982dB1.2.2.设计内容及要求○1结合我国相关标准，设计一声屏障，保障绕城路的通行不影响该小区居民的生活；○2隔声材料的选择应符合交通噪声特性；○3确定声屏障的结构线型；○4完成噪声声屏障设计和计算，除了达到预期的降噪指标外，还应符合景观、结构﹑造价和养护等方面的要；○5编写设计说明书○6绘制声屏障结构图噪声控制工程课程设计—881642880.doc环境工程07-4班严敏第3页第二章降噪处理措施的选择2.1控制小区居民住宅楼交通噪声的措施2.1.1低噪声路面对于中小型汽车，随着行驶速度的提高，轮胎噪声在汽车产生噪声中的比例越来越大，因此修筑低噪声路面对于控制交通噪声具有重要的实际意义。所谓低噪声路面，也称多空隙沥青路面，又称为透水(或排水)沥青路面。它是在普通的沥青路面或水泥混凝土路面结构层上铺筑一层具有很高空隙率的沥青混合料，其空隙率通常在15％－25％之间，有的甚至高达30％。国外研究资料表明，根据表面层厚度、使用时间、使用条件及养护状况的不同，与普通的沥青混凝土路面相比，此种路面可降低交通噪声3－8dB。该方法的优点是：由于混合料孔隙率高，不但能降低噪声，还能提高排水性能，在雨天能提高行驶的安全性；局限性是：耐久性差，集料、粘结料要求高，使用一段时间后，孔隙易被堵塞。由于路面孔隙率大、密实度低，其寿命相对缩短等问题未能较好解决，因此，还处于继续对于这种路面结构的研究阶段。2.1.2种植降噪绿化林带树木及绿化植物形成的绿带，能有效降低噪声。在公路两侧植树绿化，是防治交通噪声的有效措施之一。选择合适树种、植株的密度、植被的宽度，可以达到吸纳声波，降低噪声的作用。同时绿化林带还可以起到吸收二氧化碳及有害气体、吸附微尘的作用，能改善小气候，防止空气污染，截留公路排水、防眩和美化环境等作用。根据有关研究资料表明，当绿化林带宽度大于10m时，可降低交通噪声4—5dB。这是因为投射到植物叶片上的声能74％被反射到各个方向，26％被叶片的微震所消耗。噪声的降低与林带的宽度、高度、位置、配置方式以及植物种类都有密切关系。该方法的优点是：生态效益明显；局限性是：占地较多，早期降噪效果不显著。2.1.3建造声屏障在声源与接收点之间设置隔板，阻断声音的直接传播，以降低噪声，这样的噪声控制工程课程设计—881642880.doc环境工程07-4班严敏第4页结构叫做声屏障。它是控制交通噪声污染的一种治理措施，一些发达国家从20世纪60年代末就开始了声屏障的研究和应用，近年来，我国一些发达城市和高速公路，铁路业相继建造了声屏障，而且发展很快。噪声在传播途径中遇到障碍物，若障碍物的尺寸远大于声波波长时，大部分声能备反射和吸收，一部分绕射，于是在障碍物背后一定距离内形成“声影区”，声影区的大小与声音的频率和屏障的高度等有关，频率越高，声影区的范围就越大。声屏障将声源和保护目标隔开，是保护目标落在屏障的声影区。采用设置声屏障的方式来降低公路交通噪声是目前应用比较广泛的降噪方式。声屏障降...
