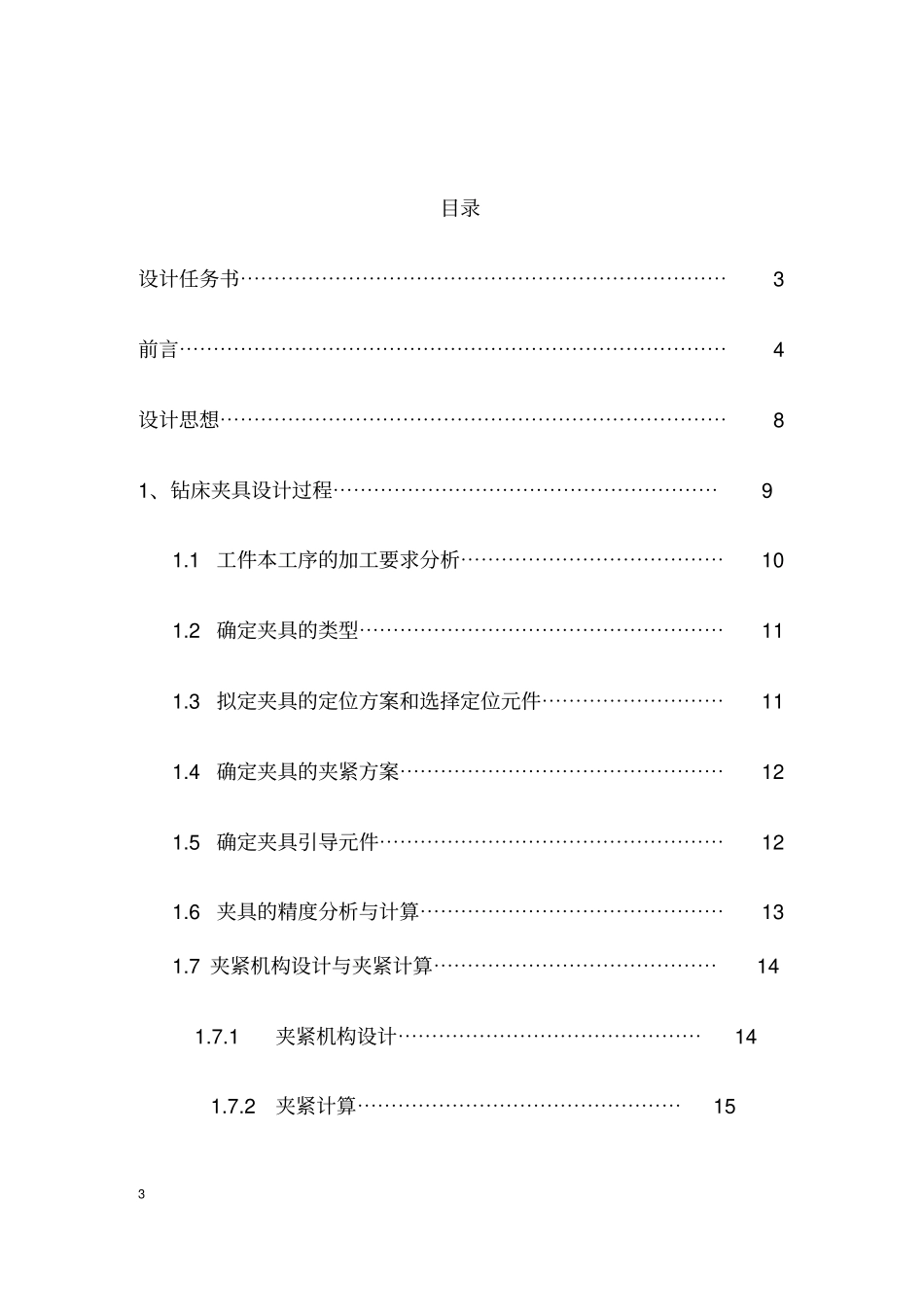

3夹具设计实训研修报告专业:机电一体化学号:12025904班级:机电12302班姓名:李新3目录设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4设计思想⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯81、钻床夹具设计过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯91.1工件本工序的加工要求分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯101.2确定夹具的类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111.3拟定夹具的定位方案和选择定位元件⋯⋯⋯⋯⋯⋯⋯⋯⋯111.4确定夹具的夹紧方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯121.5确定夹具引导元件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯121.6夹具的精度分析与计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯131.7夹紧机构设计与夹紧计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯141.7.1夹紧机构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯141.7.2夹紧计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1531.8夹具操作过程明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯162、绘制夹具总图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯163、绘制夹具零件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯174、小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯175、设计心得体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯186、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21附图钻床夹具三维装配图3钻床夹具课程设计任务书题目:设计“挡环”零件的钻床夹具设计内容:1、挡环零件图1张2、钻床夹具装配图1张3、钻床夹具零件图3张4、钻床夹具三维图3张5、课程设计说明书1份2014年12月25日3前言1、主要技术指标1)保证工件的加工精度专用夹具应有合理的定位方案、合适的尺寸、公差和技术要求,并进行必要的精度分析,确保夹具能满足工件的加工精度要求。2)提高生产效率专用夹具的复杂程度要与工件的生产纲领相适应。应根据工件生产批量的大小选用不同复杂程度的快速高效夹紧装置,以缩短辅助时间,提高生产效率。3)工艺性好专用夹具的结构简单、合理、便于加工、装配、检验和维修。专用夹具的生产属于中批量生产。4)使用性好专用夹具的操作应简便、省力、安全可靠,排屑应方便,必要时可设置排屑结构。5)经济性好3除考虑专用夹具本身结构简单、标准化程度高、成本低廉外,还应根据生产纲领对夹具方案进行必要的经济分析,以提高夹具在生产中的经济效益。2、设计方案、设计方法、设计手段(一)研究原始资料在明确夹具设计任务后,应对以下几方面的原始资料进行研究。1、研究加工工件图样了解该工件的结构形状、尺寸、材料、热处理要求,主要表面的加工精度、表面粗糙度及其它技术要求。2、熟悉工艺文件,明确以下内容(1)毛坯的种类、形状、加工余量及其精度。(2)工件的加工工艺过程、工序图、本工序所处的地位,本工序前已加工表面的精度及表面粗糙度,基准面的状况。(3)本工序所使用的机床、刀具及其它辅具的规格。(4)本工序所采用的切削量。3(二)拟订夹具的结构方案拟订夹具的结构方案包括以下几个内容1)确定夹具的类型各类机床夹具均有多种不同的类型、钻床夹具有固定式、翻转式、盖板式和滑板式等,应根据工件的型状、尺寸、加工要求及重量确定为回转式。2)确定工件的定位方案,设计定位装置根据六点定位原则,通过分析工序图确定工件以椎孔定位,定位元件为心轴。3)确定工件的夹紧方式,设计夹紧装置常用的夹紧机构有斜楔夹紧、螺旋夹紧、偏心夹紧、铰链夹紧等。根据工件的结构,加工方法其因素确定为螺旋夹紧。4)确定引导元件(钻套的类型及结构尺寸)钻套的类型有固定式钻套、可换式钻套、快换式钻套、特殊式钻套,根据工件加工量确定为可换式钻套。5)夹具精度分析与计算6)绘制夹具总图33、主要工作程序1)零件本工序的加工要求分析2)确定夹具类型3)拟定定位方案和选择定位元件4)确定夹紧方案5)确定引导元件(钻套的类型及结构尺寸)6)夹具精度分析与计算7)绘制夹具总图8)绘制夹具零件图样9)编写设计说明书设计思想本工序是为一挡环零件加工1个φ10H7的小孔,所设计的一套钻床专用夹具。主要技术指标能保...
