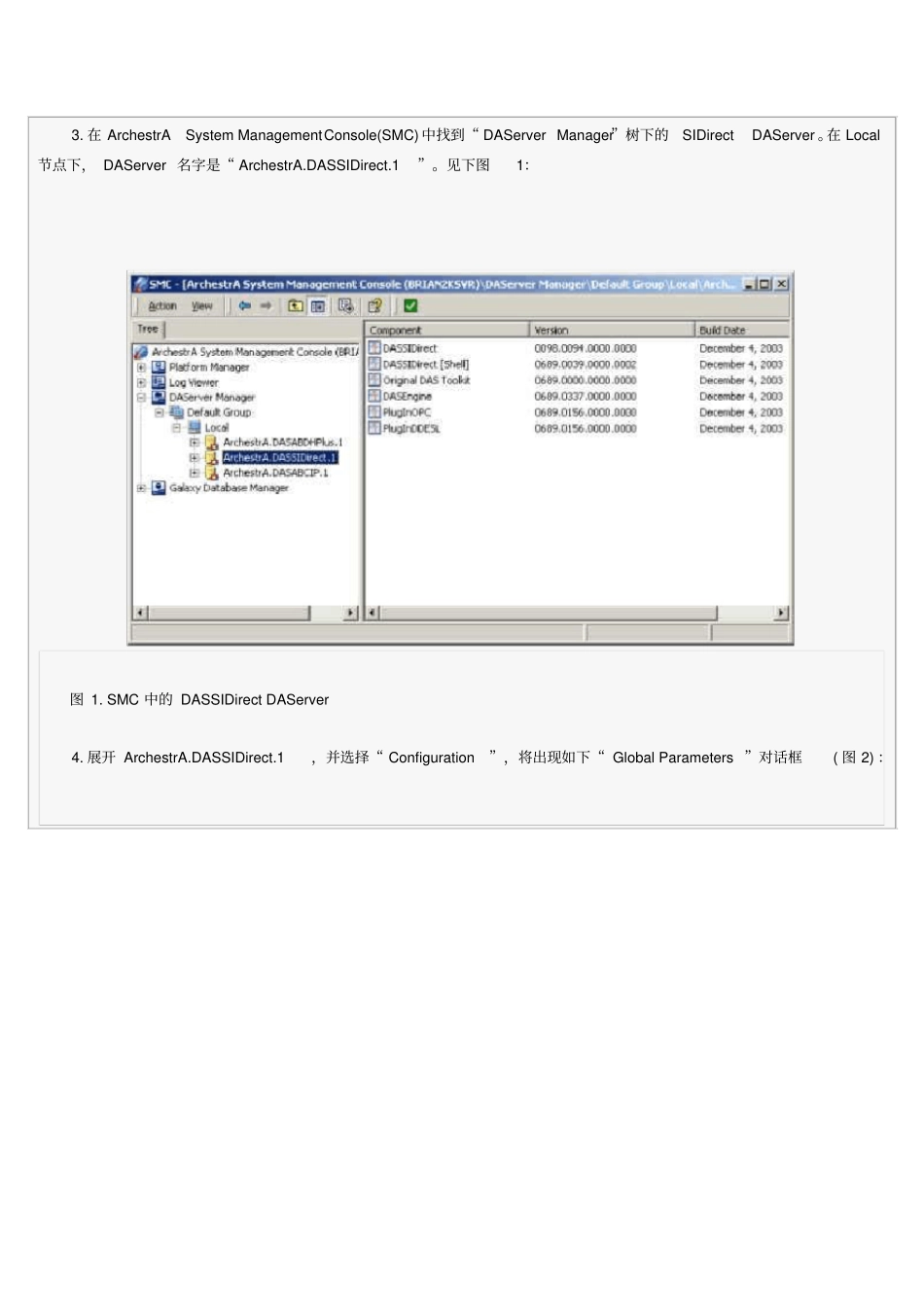

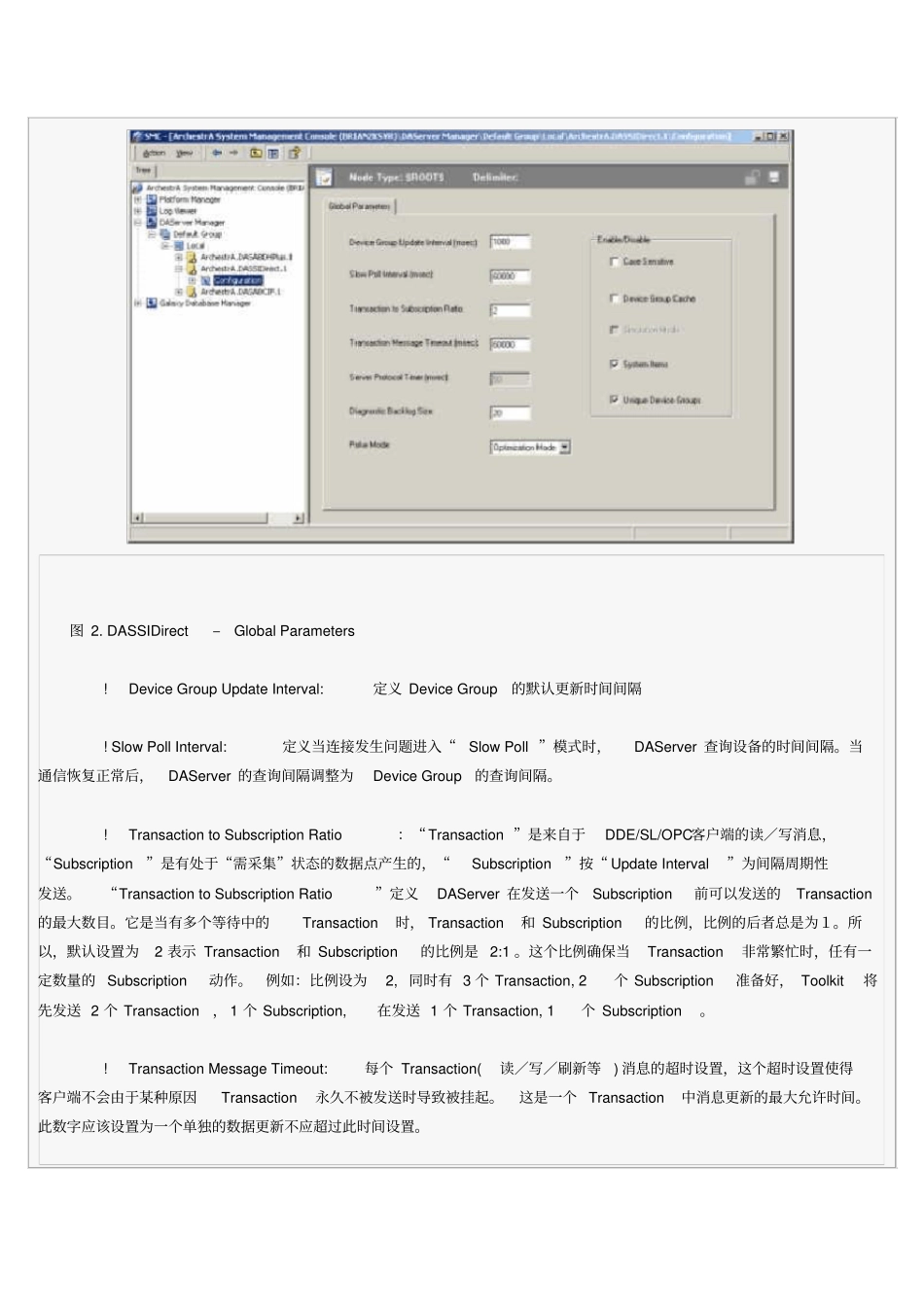

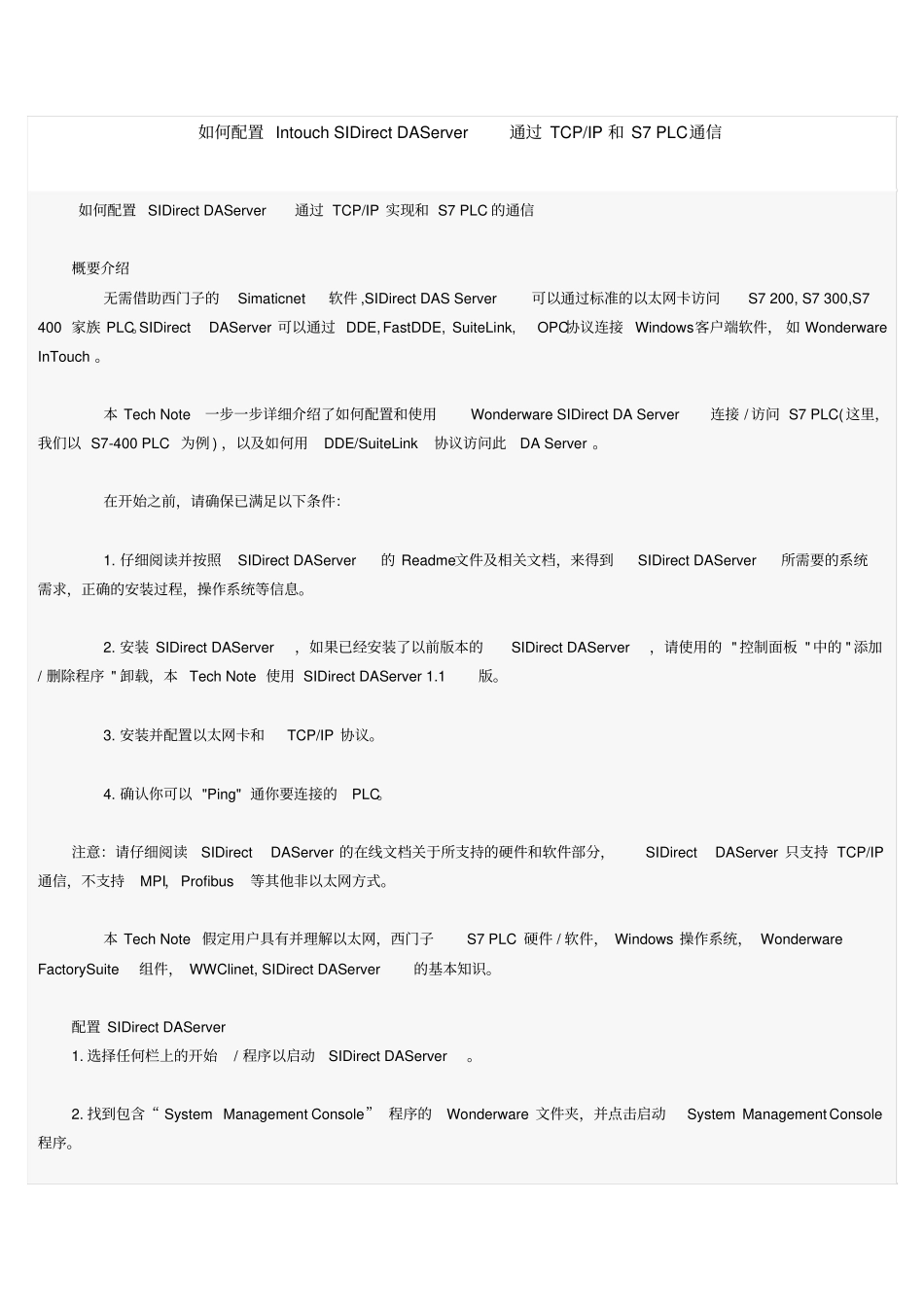

如何配置IntouchSIDirectDAServer通过TCP/IP和S7PLC通信如何配置SIDirectDAServer通过TCP/IP实现和S7PLC的通信概要介绍无需借助西门子的Simaticnet软件,SIDirectDASServer可以通过标准的以太网卡访问S7200,S7300,S7400家族PLC。SIDirectDAServer可以通过DDE,FastDDE,SuiteLink,OPC协议连接Windows客户端软件，如WonderwareInTouch。本TechNote一步一步详细介绍了如何配置和使用WonderwareSIDirectDAServer连接/访问S7PLC(这里，我们以S7-400PLC为例)，以及如何用DDE/SuiteLink协议访问此DAServer。在开始之前，请确保已满足以下条件：1.仔细阅读并按照SIDirectDAServer的Readme文件及相关文档，来得到SIDirectDAServer所需要的系统需求，正确的安装过程，操作系统等信息。2.安装SIDirectDAServer，如果已经安装了以前版本的SIDirectDAServer，请使用的"控制面板"中的"添加/删除程序"卸载，本TechNote使用SIDirectDAServer1.1版。3.安装并配置以太网卡和TCP/IP协议。4.确认你可以"Ping"通你要连接的PLC。注意：请仔细阅读SIDirectDAServer的在线文档关于所支持的硬件和软件部分，SIDirectDAServer只支持TCP/IP通信，不支持MPI，Profibus等其他非以太网方式。本TechNote假定用户具有并理解以太网，西门子S7PLC硬件/软件，Windows操作系统，WonderwareFactorySuite组件，WWClinet,SIDirectDAServer的基本知识。配置SIDirectDAServer1.选择任何栏上的开始/程序以启动SIDirectDAServer。2.找到包含“SystemManagementConsole”程序的Wonderware文件夹，并点击启动SystemManagementConsole程序。3.在ArchestrASystemManagementConsole(SMC)中找到“DAServerManager”树下的SIDirectDAServer。在Local节点下，DAServer名字是“ArchestrA.DASSIDirect.1”。见下图1：图1.SMC中的DASSIDirectDAServer4.展开ArchestrA.DASSIDirect.1，并选择“Configuration”，将出现如下“GlobalParameters”对话框(图2)：图2.DASSIDirect–GlobalParameters!DeviceGroupUpdateInterval:定义DeviceGroup的默认更新时间间隔!SlowPollInterval:定义当连接发生问题进入“SlowPoll”模式时，DAServer查询设备的时间间隔。当通信恢复正常后，DAServer的查询间隔调整为DeviceGroup的查询间隔。!TransactiontoSubscriptionRatio：“Transaction”是来自于DDE/SL/OPC客户端的读／写消息，“Subscription”是有处于“需采集”状态的数据点产生的，“Subscription”按“UpdateInterval”为间隔周期性发送。“TransactiontoSubscriptionRatio”定义DAServer在发送一个Subscription前可以发送的Transaction的最大数目。它是当有多个等待中的Transaction时，Transaction和Subscription的比例，比例的后者总是为１。所以，默认设置为2表示Transaction和Subscription的比例是2:1。这个比例确保当Transaction非常繁忙时，任有一定数量的Subscription动作。例如：比例设为2,同时有3个Transaction,2个Subscription准备好，Toolkit将先发送2个Transaction，1个Subscription,在发送1个Transaction,1个Subscription。!TransactionMessageTimeout:每个Transaction(读／写／刷新等)消息的超时设置，这个超时设置使得客户端不会由于某种原因Transaction永久不被发送时导致被挂起。这是一个Transaction中消息更新的最大允许时间。此数字应该设置为一个单独的数据更新不应超过此时间设置。!ServerProtocalTimer:因为SIDirectDAServer使用事件驱动的协议引擎，此选项无效。!ＤiagnosticBacklogSize:定义在“TransactionDiagnostic”根上可显示的最大的Transaction数。!PokeMode:有以下有效模式：-Control保持写数据的顺序不改变，并且不合并Transaction。-Transaction使用保留要写的第１，第２和最后一个数据的合并方式保持写数据的顺序。-Optimization不保持写数据的顺序，并且合并写数据的Transaction，只写入最后一个要写的数据。!CaseSensitive:控制DAServer按大小写顺利扫描数据项和DeviceGroup。!DeviceGroupCache:此参数保留将来使用。!SimulationMode:此设置在此SIDirectDAServer中无效。!SystemItems:此参数控制系统数据点是否...
