安全防范系统检测作业指导书VIP免费

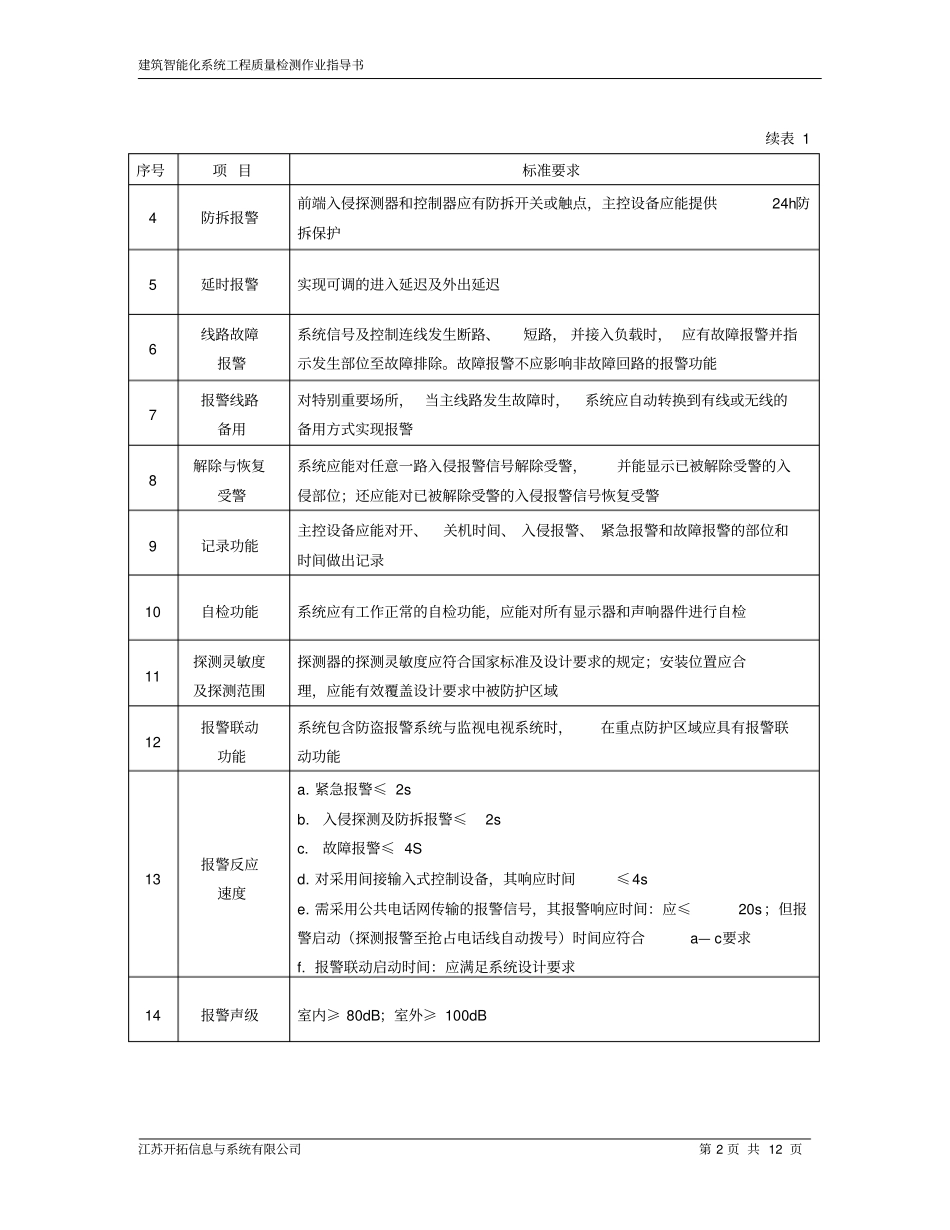

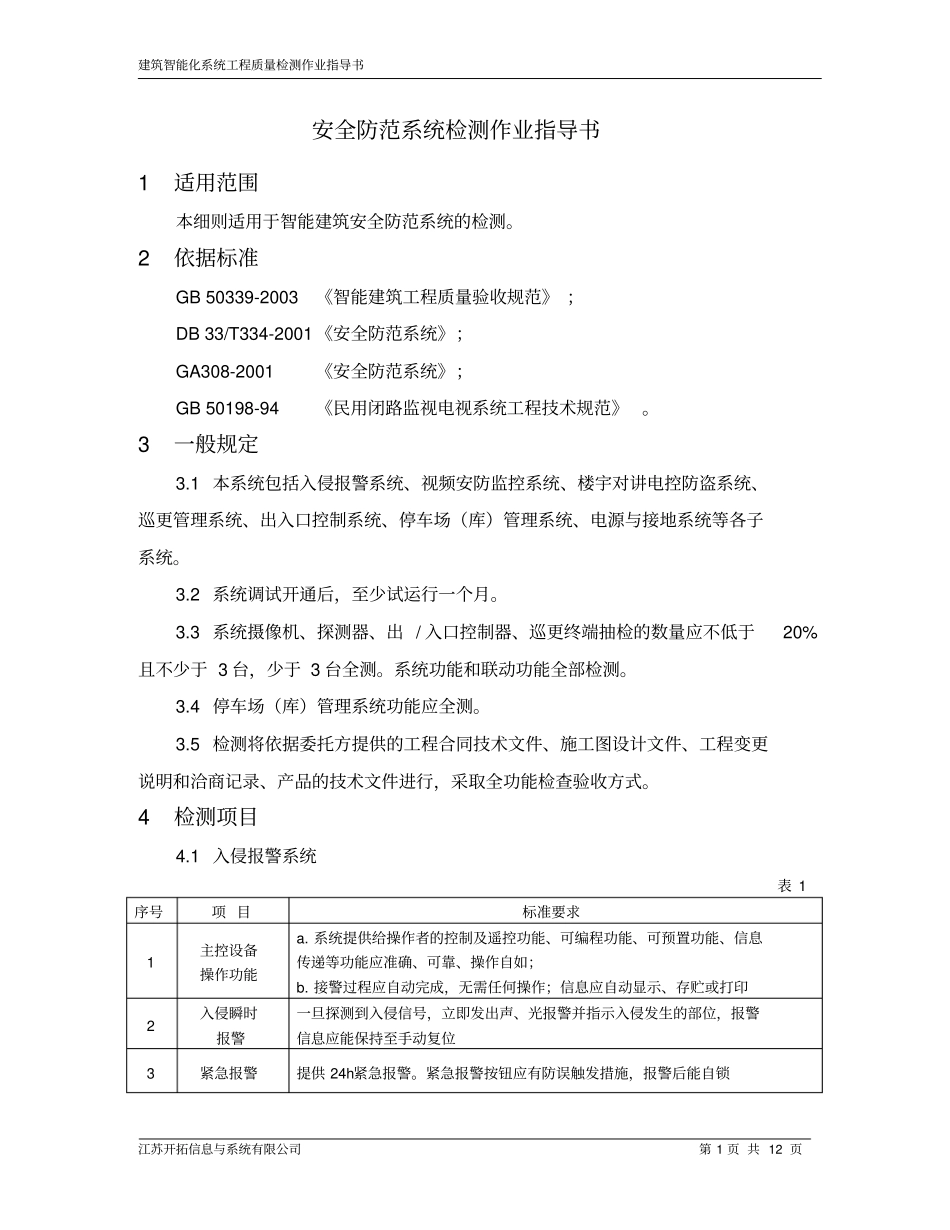

建筑智能化系统工程质量检测作业指导书江苏开拓信息与系统有限公司第1页共12页安全防范系统检测作业指导书1适用范围本细则适用于智能建筑安全防范系统的检测。2依据标准GB50339-2003《智能建筑工程质量验收规范》；DB33/T334-2001《安全防范系统》；GA308-2001《安全防范系统》；GB50198-94《民用闭路监视电视系统工程技术规范》。3一般规定3.1本系统包括入侵报警系统、视频安防监控系统、楼宇对讲电控防盗系统、巡更管理系统、出入口控制系统、停车场（库）管理系统、电源与接地系统等各子系统。3.2系统调试开通后，至少试运行一个月。3.3系统摄像机、探测器、出/入口控制器、巡更终端抽检的数量应不低于20%且不少于3台，少于3台全测。系统功能和联动功能全部检测。3.4停车场（库）管理系统功能应全测。3.5检测将依据委托方提供的工程合同技术文件、施工图设计文件、工程变更说明和洽商记录、产品的技术文件进行，采取全功能检查验收方式。4检测项目4.1入侵报警系统表1序号项目标准要求1主控设备操作功能a.系统提供给操作者的控制及遥控功能、可编程功能、可预置功能、信息传递等功能应准确、可靠、操作自如；b.接警过程应自动完成，无需任何操作；信息应自动显示、存贮或打印2入侵瞬时报警一旦探测到入侵信号，立即发出声、光报警并指示入侵发生的部位，报警信息应能保持至手动复位3紧急报警提供24h紧急报警。紧急报警按钮应有防误触发措施，报警后能自锁建筑智能化系统工程质量检测作业指导书江苏开拓信息与系统有限公司第2页共12页续表1序号项目标准要求4防拆报警前端入侵探测器和控制器应有防拆开关或触点，主控设备应能提供24h防拆保护5延时报警实现可调的进入延迟及外出延迟6线路故障报警系统信号及控制连线发生断路、短路，并接入负载时，应有故障报警并指示发生部位至故障排除。故障报警不应影响非故障回路的报警功能7报警线路备用对特别重要场所，当主线路发生故障时，系统应自动转换到有线或无线的备用方式实现报警8解除与恢复受警系统应能对任意一路入侵报警信号解除受警，并能显示已被解除受警的入侵部位；还应能对已被解除受警的入侵报警信号恢复受警9记录功能主控设备应能对开、关机时间、入侵报警、紧急报警和故障报警的部位和时间做出记录10自检功能系统应有工作正常的自检功能，应能对所有显示器和声响器件进行自检11探测灵敏度及探测范围探测器的探测灵敏度应符合国家标准及设计要求的规定；安装位置应合理，应能有效覆盖设计要求中被防护区域12报警联动功能系统包含防盗报警系统与监视电视系统时，在重点防护区域应具有报警联动功能13报警反应速度a.紧急报警≤2sb.入侵探测及防拆报警≤2sc.故障报警≤4Sd.对采用间接输入式控制设备，其响应时间≤4se.需采用公共电话网传输的报警信号，其报警响应时间：应≤20s；但报警启动（探测报警至抢占电话线自动拨号）时间应符合a—c要求f.报警联动启动时间：应满足系统设计要求14报警声级室内≥80dB；室外≥100dB建筑智能化系统工程质量检测作业指导书JZZNB-003-2008杭州久正建设工程检测有限公司第3页共12页4.2视频安防监控系统表2序号项目标准要求1系统控制设备功能a.控制设备对云台、镜头等前端设备的控制应符合产品性能指标的规定b.矩阵应具有单路调动，任意切换显示功能c.系统的程序及可编程功能应准确可靠d.图像显示方式的控制应具有多、单画面转换和手动、自动切换功能e.字符显示应准确无误，无抖动，具有编制，记忆功能2摄像机监视有效范围覆盖设计要求中应被监控区域3系统图像质量的主观评价按五级损伤制评定，图像质量应不低于4级4图像记录功能系统的录像设备，应能保留发生警情时的图像信号。回放图像质量应不低于3级；回放报警的稳定图像质量应不低于3.5级5图像分辨力a.黑白电视系统图像水平分辨率应≥400线b.彩色电视系统图像水平分辨率应≥270线c.回放图像水平分辨率应≥220线6亮度鉴别等级应不低于8级7视频信号幅度系统的各路视频信号，在监视器输入端的电平值应为0.7Vp-p～1.4Vp-p8探测区与摄像机视场联动关系摄像机视场应能有效覆盖探测器的探测区域；应能有效记录现场图像9矩阵切换器视频丢失报警功能...
