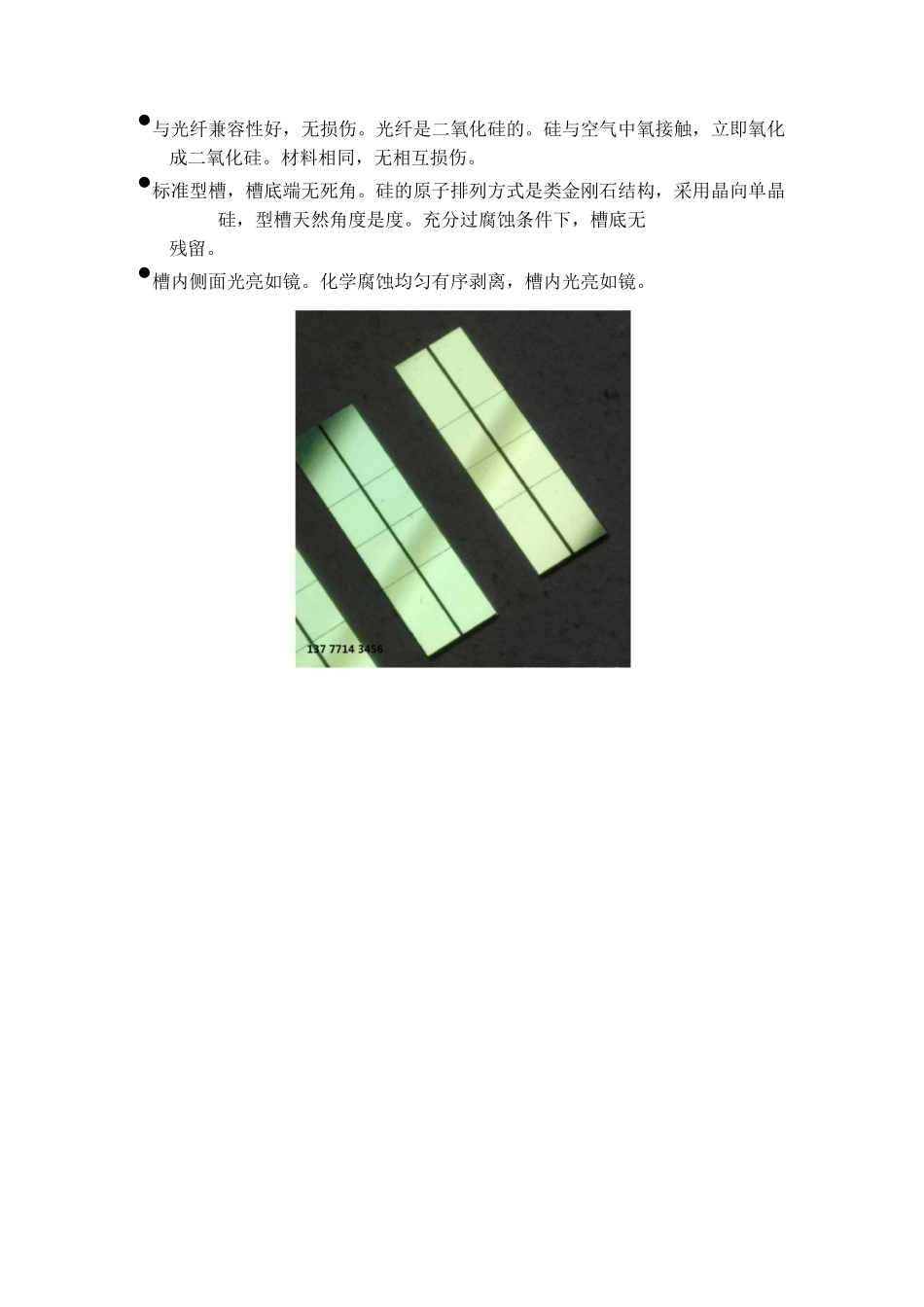

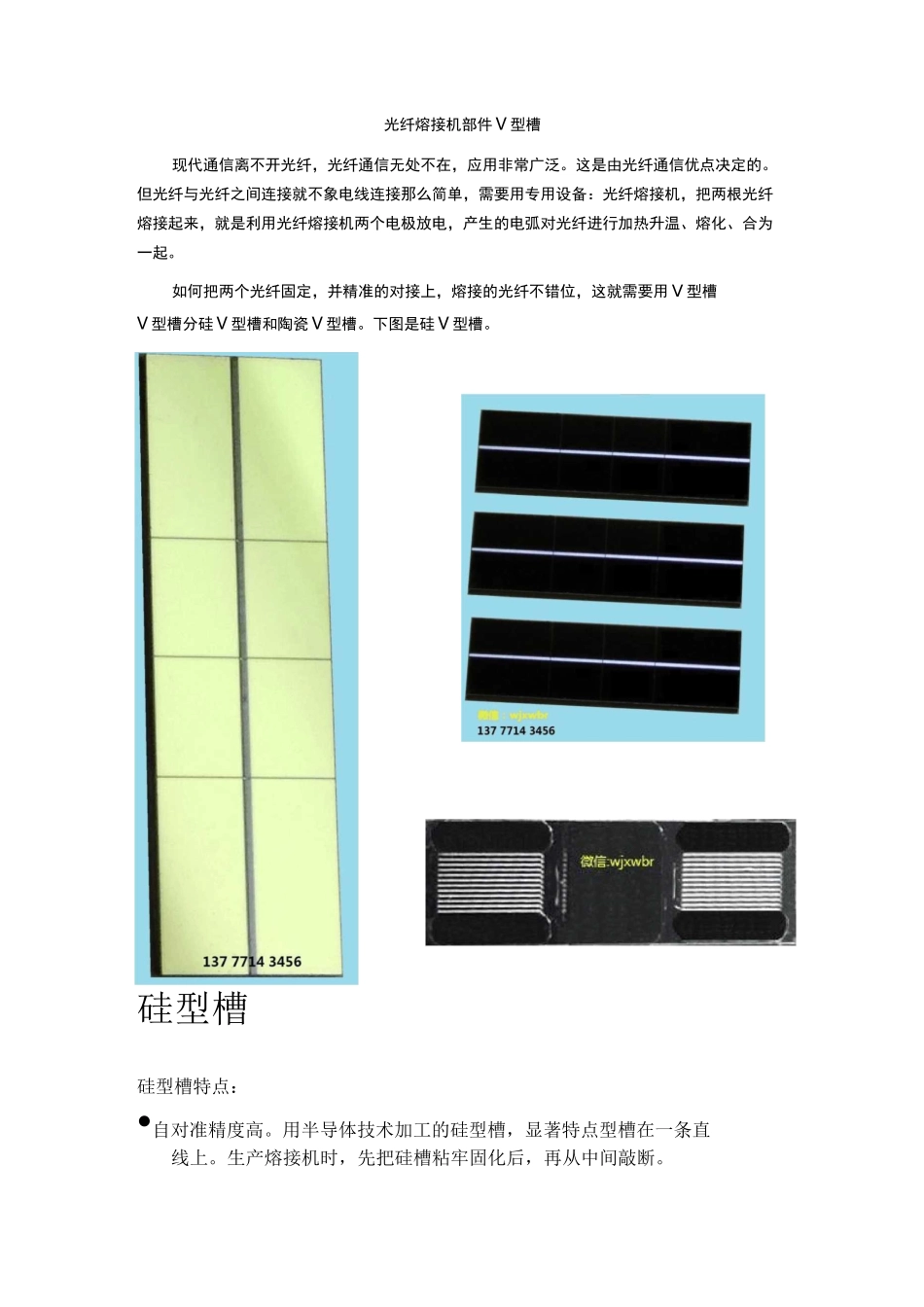

光纤熔接机部件V型槽现代通信离不开光纤，光纤通信无处不在，应用非常广泛。这是由光纤通信优点决定的。但光纤与光纤之间连接就不象电线连接那么简单，需要用专用设备：光纤熔接机，把两根光纤熔接起来，就是利用光纤熔接机两个电极放电，产生的电弧对光纤进行加热升温、熔化、合为一起。如何把两个光纤固定，并精准的对接上，熔接的光纤不错位，这就需要用V型槽V型槽分硅V型槽和陶瓷V型槽。下图是硅V型槽。硅型槽硅型槽特点：•自对准精度高。用半导体技术加工的硅型槽，显著特点型槽在一条直线上。生产熔接机时，先把硅槽粘牢固化后，再从中间敲断。•与光纤兼容性好，无损伤。光纤是二氧化硅的。硅与空气中氧接触，立即氧化成二氧化硅。材料相同，无相互损伤。•标准型槽，槽底端无死角。硅的原子排列方式是类金刚石结构，采用晶向单晶硅，型槽天然角度是度。充分过腐蚀条件下，槽底无残留。•槽内侧面光亮如镜。化学腐蚀均匀有序剥离，槽内光亮如镜。、为什么熔接光纤的连接：活动连接（连接头连接）熔融连接（光纤熔接机）化学粘剂连接（有些实验室）我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器二、常见的光纤熔接机及其型号、技术指标请参阅http://www.ofofofof.cn住友SUMITOMO单芯TYPE-36、37多芯TYPE-65藤仓FUJIKURA单芯FSM-30S、40S、50S多芯FSM-30R古河FITEL单芯S175、S176系列多芯S199美国康宁单芯X77系列多芯X99爱立信，国产熔接机（南京吉隆，电子四十一所），不是很常用主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以.三、认识光纤熔接机的各个部分（略）请参阅http://www.ofofofof.cn四、熔接过程1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的用酒精也可）、棉花（用面巾纸也可）、热缩套管2、放电实验：目的：让光纤熔接机适应当前的环境为什么做：更好的适应环境，放电更充分，熔接效果更好怎么做：（1）、加入光纤，选择放电实验功能，按S键即可，屏幕显示出放电强度，直到出现放电OK为止。（2）、空放电，按ARC键做多少次：过程会出现放电过强，放电过弱，直到放电OK止什么时候做：（1）、位置改变时（一般超过300KM）（2）、海拔变化时（一般超过1000m）（3）、在更换电极后一定需要做放电实验（4）、纬度变化时注意：不是每次熔接前都要做放电实验详细信息请参阅http://www.ofofofof.cn3、确认你所熔接的光纤类型和需要加热的热缩套管类型如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等详细信息阅http://www.ofofofof.cn热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。不要让其出现不匹配现象4、制备光纤光纤：纤芯、涂覆层、包层我们要熔接的是裸纤，就是纤芯用光纤剥线钳剥除一段裸光纤出来，用酒精棉来清洁干净，然后用光纤切割刀来切割，切割长度按照上面参数来确定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直状态，误差一般是2°以内，1°以内，注意一下，先清洁后切割！加入一句：放置热缩套管，在切割前做完这个动作4、熔接光纤切好后，把光纤放入光纤熔接机内，放的位置：V型槽端面直线与电极棒中心直线中间1/2的地方，大约！然后放好光纤压板，防下压脚(另一侧同)，盖上防风盖，按SET键，开始熔接，整个过程需要需要15秒左右的时间(不同熔接机不一样，大同小异)，屏幕上出现两个光纤的放大图象，经过调焦、对准一系列的位置、焦距调整动作后开始放电熔接。熔接完成后，把热缩套管放在需要固定的部位，把光纤的熔接部位防在热缩套管的正中央，一定要放在中间，给他一定的张力，注意不要让光纤弯曲，拉紧，压放入加热槽，盖上盖，按键HEAT，下面指示灯会亮起，持续90秒左右，机器发出警告加热过程完成，同时指示灯也会不停的闪烁，拿出冷却，这样一个完整的熔接过程就算完成了。5、整理整理工具，放到指定的位置...
