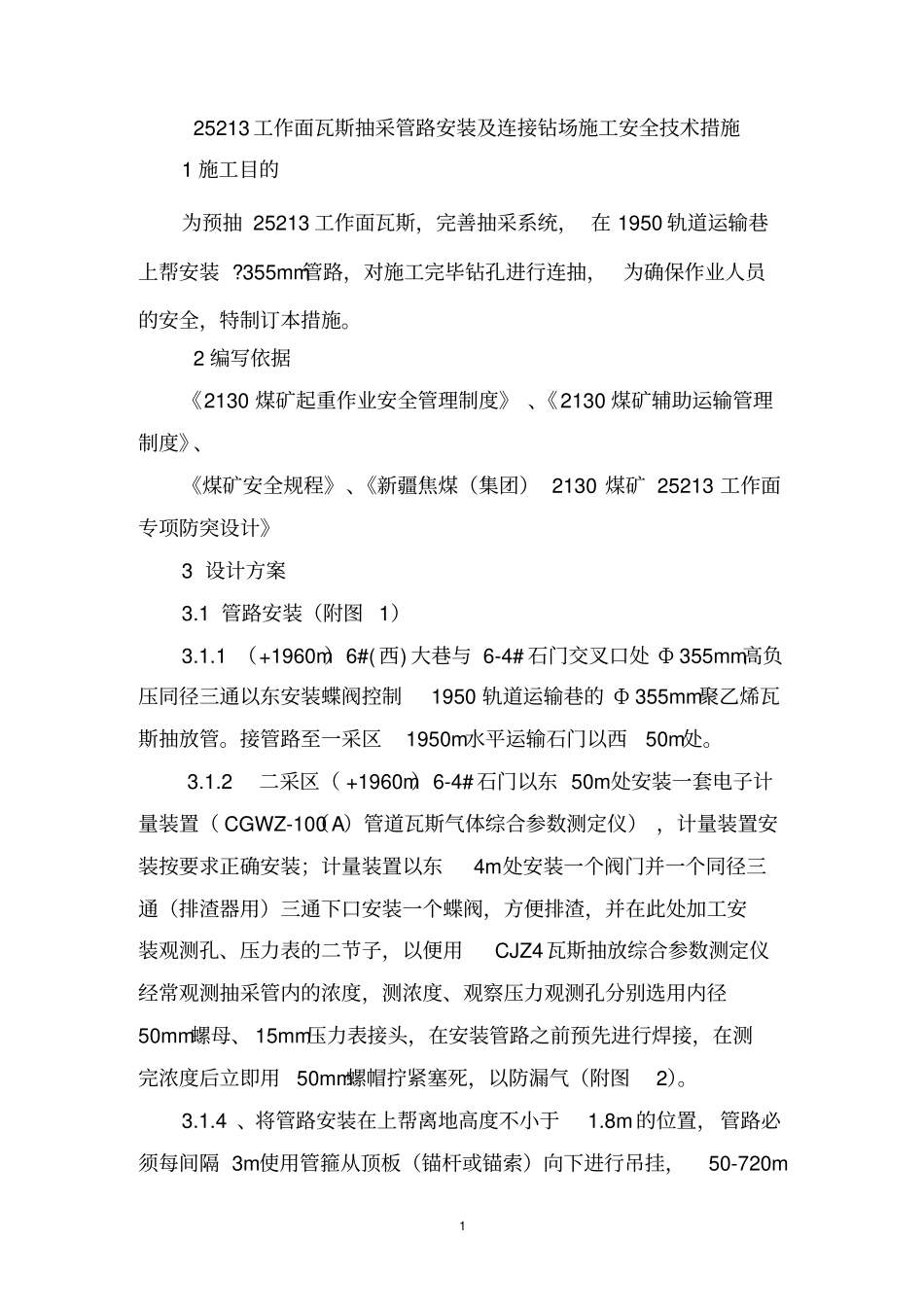

125213工作面瓦斯抽采管路安装及连接钻场施工安全技术措施1施工目的为预抽25213工作面瓦斯，完善抽采系统，在1950轨道运输巷上帮安装?355mm管路，对施工完毕钻孔进行连抽，为确保作业人员的安全，特制订本措施。2编写依据《2130煤矿起重作业安全管理制度》、《2130煤矿辅助运输管理制度》、《煤矿安全规程》、《新疆焦煤（集团）2130煤矿25213工作面专项防突设计》3设计方案3.1管路安装（附图1）3.1.1（+1960m）6#(西)大巷与6-4#石门交叉口处Ф355mm高负压同径三通以东安装蝶阀控制1950轨道运输巷的Ф355mm聚乙烯瓦斯抽放管。接管路至一采区1950m水平运输石门以西50m处。3.1.2二采区（+1960m）6-4#石门以东50m处安装一套电子计量装置（CGWZ-100（A）管道瓦斯气体综合参数测定仪），计量装置安装按要求正确安装；计量装置以东4m处安装一个阀门并一个同径三通（排渣器用）三通下口安装一个蝶阀，方便排渣，并在此处加工安装观测孔、压力表的二节子，以便用CJZ4瓦斯抽放综合参数测定仪经常观测抽采管内的浓度，测浓度、观察压力观测孔分别选用内径50mm螺母、15mm压力表接头，在安装管路之前预先进行焊接，在测完浓度后立即用50mm螺帽拧紧塞死，以防漏气（附图2）。3.1.4、将管路安装在上帮离地高度不小于1.8m的位置，管路必须每间隔3m使用管箍从顶板（锚杆或锚索）向下进行吊挂，50-720m2段每8m安设一个Φ108mm的异径三通，720-966m段每4m设置一个三通（棚架段不安装三通），三通口平行与顶板，每隔200m安装一个同径三通（排渣或安装放水器）与阀门。放水器均设在低洼处，安设自动负压放水器处必须接在同径三通上，然后再安装一个Φ355mm变Φ50mm变接头及Φ50mm控制放水器阀门，最后用钢丝软管连接放水器，安装不能大于500m,放水器离地高度不小于200mm，管路吊挂牢固可靠，管路对接处螺杆齐全，胶垫平整，密封性可靠。3.2钻场连接要求：3.2.150-720m段135组钻场使用Φ108mm集气器长为2.0m。集气器上热缩长0.2m的50mm封孔管两排孔，共计24个，间距为0.15m，加工集气器时支管设置15mm观测孔，钻孔用Ф63mm软管连接到集气器，集气器用Ф108mm接头对接到三通变接头上，根据现场就近原则连接钻场，并安装带压力表和观测嘴的二节子（附图3）。3.2.2720-966m段钻场使用200mm集气器长为1.85m。集气器上热缩长0.2m的50mm封孔管两排，共计21个孔，间距为0.15m，加工集气器时支管设置15mm观测孔，钻孔用Ф63mm软管连接到集气器，集气器用Ф108mm接头对接到三通变接头上，根据现场就近原则连接钻场，并安装带压力表和观测嘴的二节子，连接处多出一组钻孔时，加工42个钻孔的集气器（附图4）。3.2.3连接方式：将沿倾向集气器摆放至巷道顶上。3.3计量装置安装要求：计量装置必须按要求加工，并在安装过程中按图中所示气流方向安装（附图2）。4起吊设备要求4.1起吊瓦斯抽放管时必须使用1.5t及以上的吊葫芦，且使用3的起吊设备必须完好，使用前必须认真检查，不完好坚决不使用.4.2起吊使用的钢丝绳、吊具、链环必须符合《起重机械安全规程》中的相关规定。4.3钢丝绳存在以下现象时不能使用；4.3.1被烧伤、明显压伤或受过死角拧扭、部分受压变形。4.3.2表面磨损、腐蚀达到钢丝绳直径的10%或整股钢丝绳折断。4.3.3断丝在一个捻距内大于10%。4.4钢丝绳套编结长度不小于钢丝绳直径的15倍，并且不小于300mm。用卡子连接成钢丝绳绳套时，直径15mm及以下的钢丝绳，钢丝绳绳卡个数为3个。5瓦斯抽放管路捆绑、运输安全技术措施5.1装车要求5.1.1车辆的选择及要求：运输抽放管路时使用5T专用材料车，车体无严重变形，轮对转动灵活，碰头完好，专用插销配备齐全。5.1.2管路运输路线：+2183m水平广场→+2130m平硐→二采区上部车场→二采区轨道下山→+1960m水平车场→6#煤层排水巷5.1.3车辆严禁放在坡度的地段装车。装车前必须使用木楔子将材料车车轮两端同时打紧，防止装车时跑车。5.1.4管路装车时，四人配合，口号一致，配合到位，先抬起一头再抬起另一头，放下时先放下一头再放下另一头，且轻轻下放，作业人员站在车的两头。5.1.5管路装车时中心不能偏，装车后用Φ8mm的钢丝绳穿过管路两头的法兰盘螺杆眼内把所有的...
