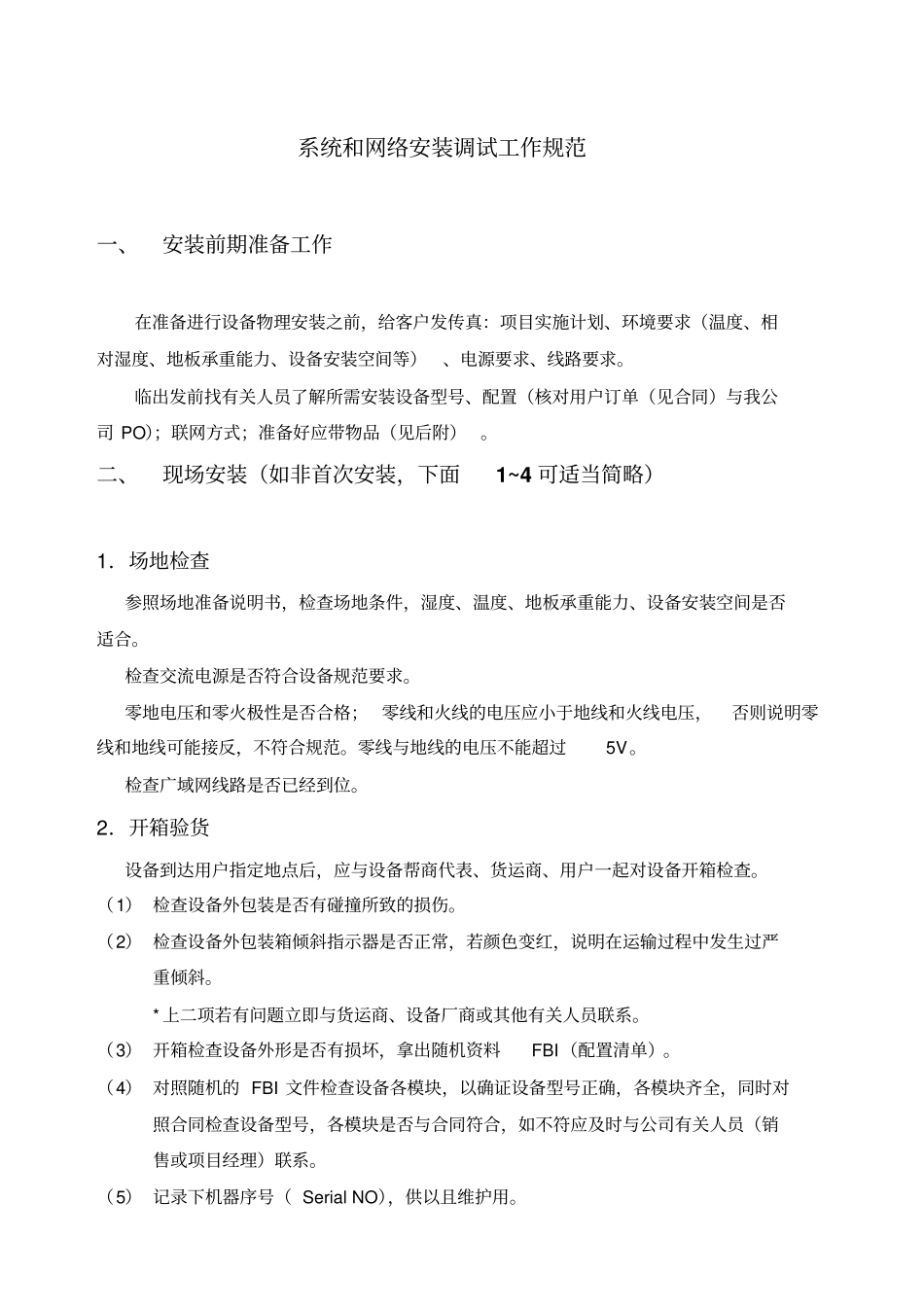

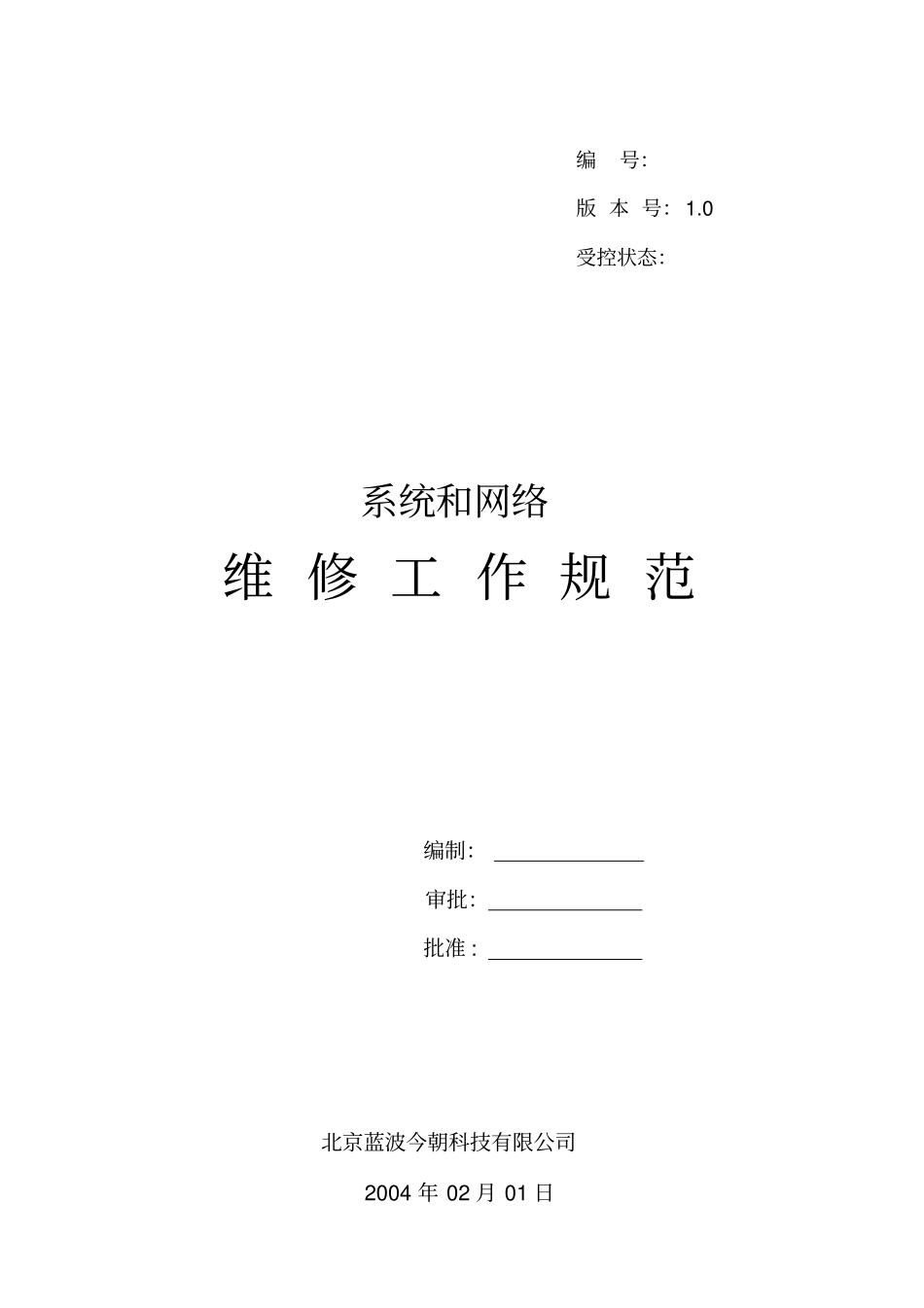

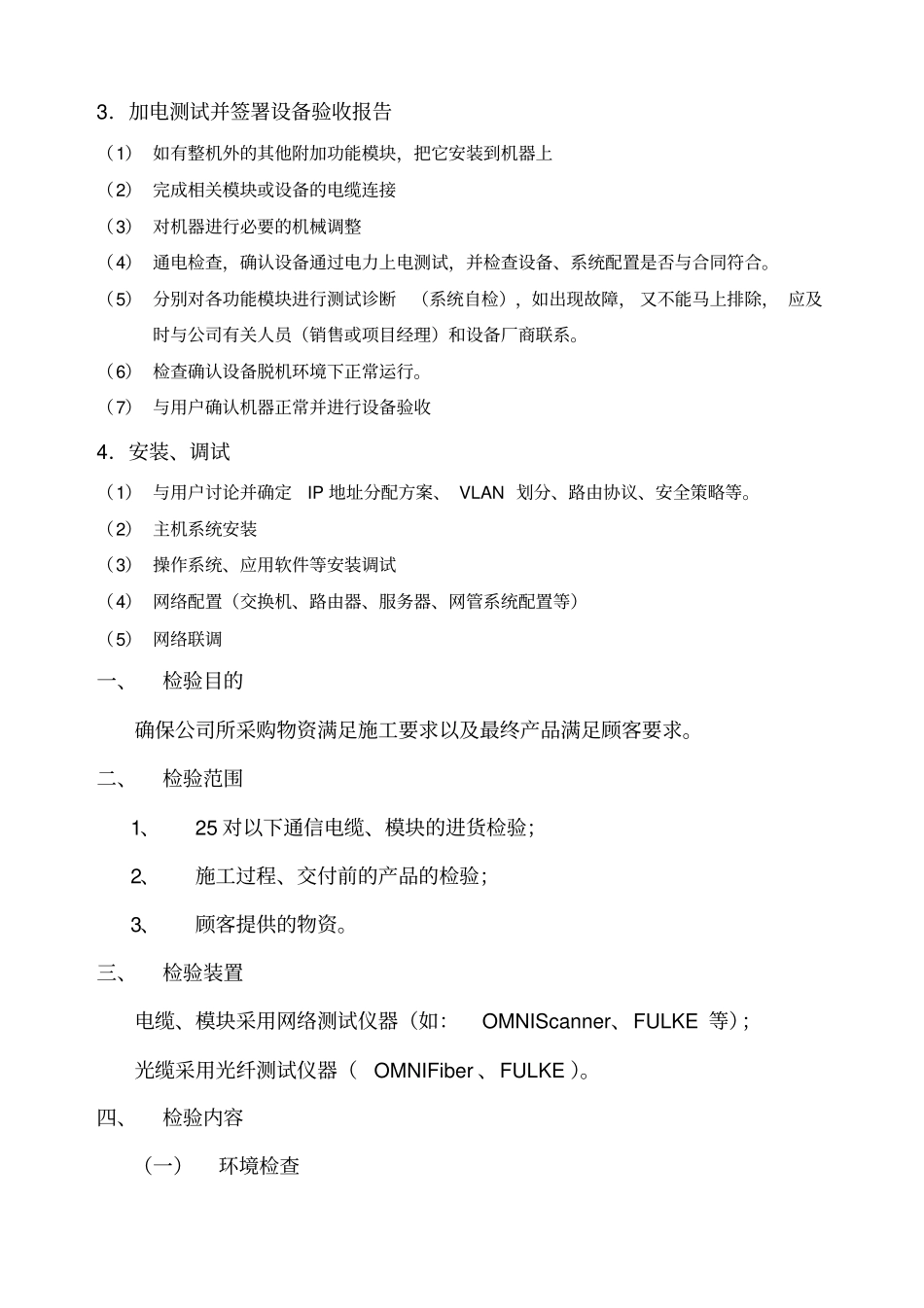

编号：版本号：1.0受控状态：系统和网络维修工作规范编制：审批：批准:北京蓝波今朝科技有限公司2004年02月01日系统和网络安装调试工作规范一、安装前期准备工作在准备进行设备物理安装之前，给客户发传真：项目实施计划、环境要求（温度、相对湿度、地板承重能力、设备安装空间等）、电源要求、线路要求。临出发前找有关人员了解所需安装设备型号、配置（核对用户订单（见合同）与我公司PO）；联网方式；准备好应带物品（见后附）。二、现场安装（如非首次安装，下面1~4可适当简略）1．场地检查参照场地准备说明书，检查场地条件，湿度、温度、地板承重能力、设备安装空间是否适合。检查交流电源是否符合设备规范要求。零地电压和零火极性是否合格；零线和火线的电压应小于地线和火线电压，否则说明零线和地线可能接反，不符合规范。零线与地线的电压不能超过5V。检查广域网线路是否已经到位。2．开箱验货设备到达用户指定地点后，应与设备帮商代表、货运商、用户一起对设备开箱检查。（1）检查设备外包装是否有碰撞所致的损伤。（2）检查设备外包装箱倾斜指示器是否正常，若颜色变红，说明在运输过程中发生过严重倾斜。*上二项若有问题立即与货运商、设备厂商或其他有关人员联系。（3）开箱检查设备外形是否有损坏，拿出随机资料FBI（配置清单）。（4）对照随机的FBI文件检查设备各模块，以确证设备型号正确，各模块齐全，同时对照合同检查设备型号，各模块是否与合同符合，如不符应及时与公司有关人员（销售或项目经理）联系。（5）记录下机器序号（SerialNO），供以且维护用。3．加电测试并签署设备验收报告（1）如有整机外的其他附加功能模块，把它安装到机器上（2）完成相关模块或设备的电缆连接（3）对机器进行必要的机械调整（4）通电检查，确认设备通过电力上电测试，并检查设备、系统配置是否与合同符合。（5）分别对各功能模块进行测试诊断（系统自检），如出现故障，又不能马上排除，应及时与公司有关人员（销售或项目经理）和设备厂商联系。（6）检查确认设备脱机环境下正常运行。（7）与用户确认机器正常并进行设备验收4．安装、调试（1）与用户讨论并确定IP地址分配方案、VLAN划分、路由协议、安全策略等。（2）主机系统安装（3）操作系统、应用软件等安装调试（4）网络配置（交换机、路由器、服务器、网管系统配置等）（5）网络联调一、检验目的确保公司所采购物资满足施工要求以及最终产品满足顾客要求。二、检验范围1、25对以下通信电缆、模块的进货检验；2、施工过程、交付前的产品的检验；3、顾客提供的物资。三、检验装置电缆、模块采用网络测试仪器（如：OMNIScanner、FULKE等）；光缆采用光纤测试仪器（OMNIFiber、FULKE）。四、检验内容（一）环境检查应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1、交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。2、房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。3、铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。4、交接间、设备间应提供220V单相带地电源插座。5、交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。6、交接间、设备间的面积、通风及环境温、湿度应符合设计要求。（二）器材检验A、一般要求如下：1、工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。2、经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。3、工程中使用的缆线、器材应与订货合同或封存的样品在规格、型号、等级上相符。4、备品、备件及各类资料应齐全。B、配套辅材料的检验要求如下：各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。1、管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。2、管...
