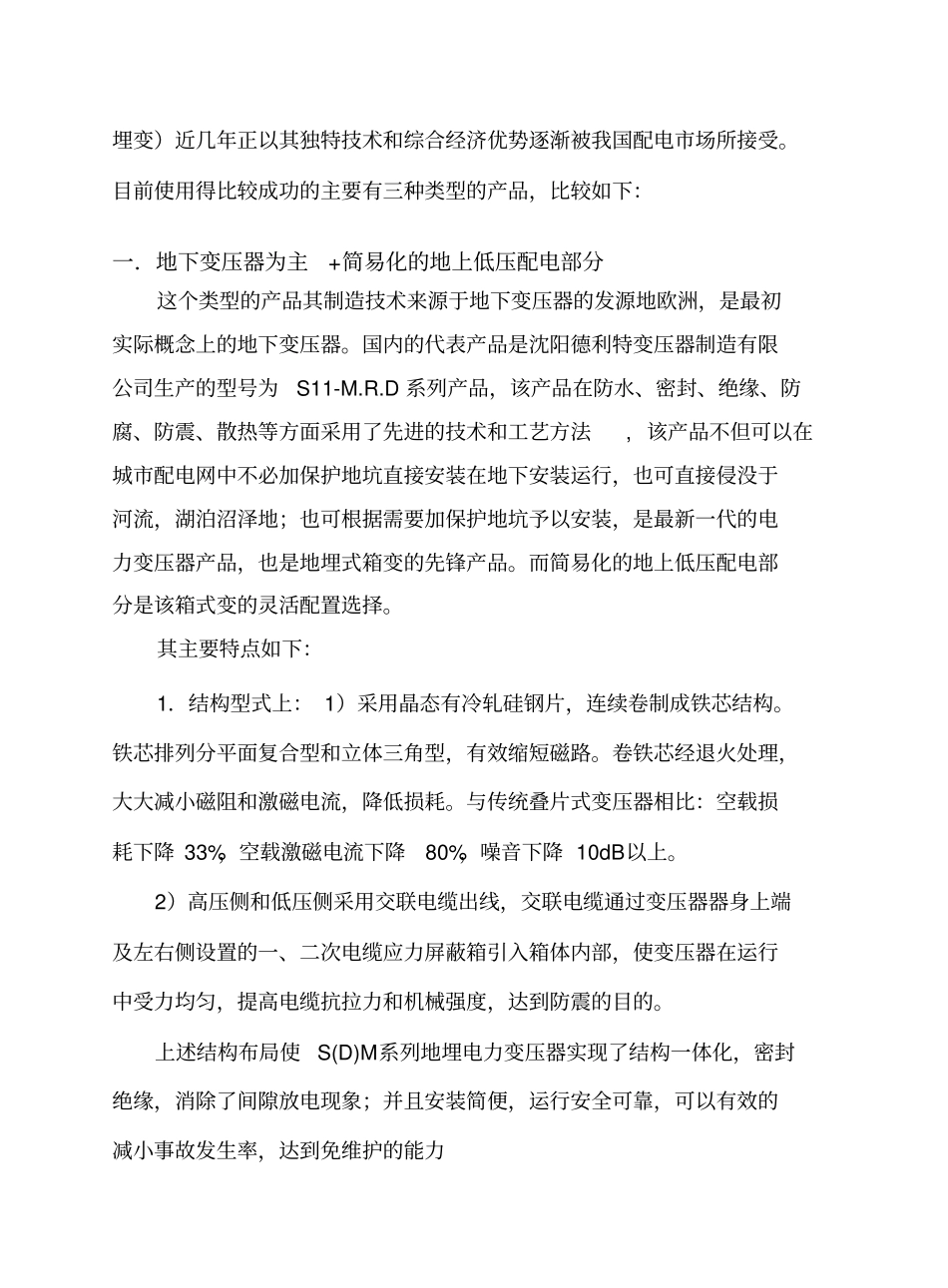

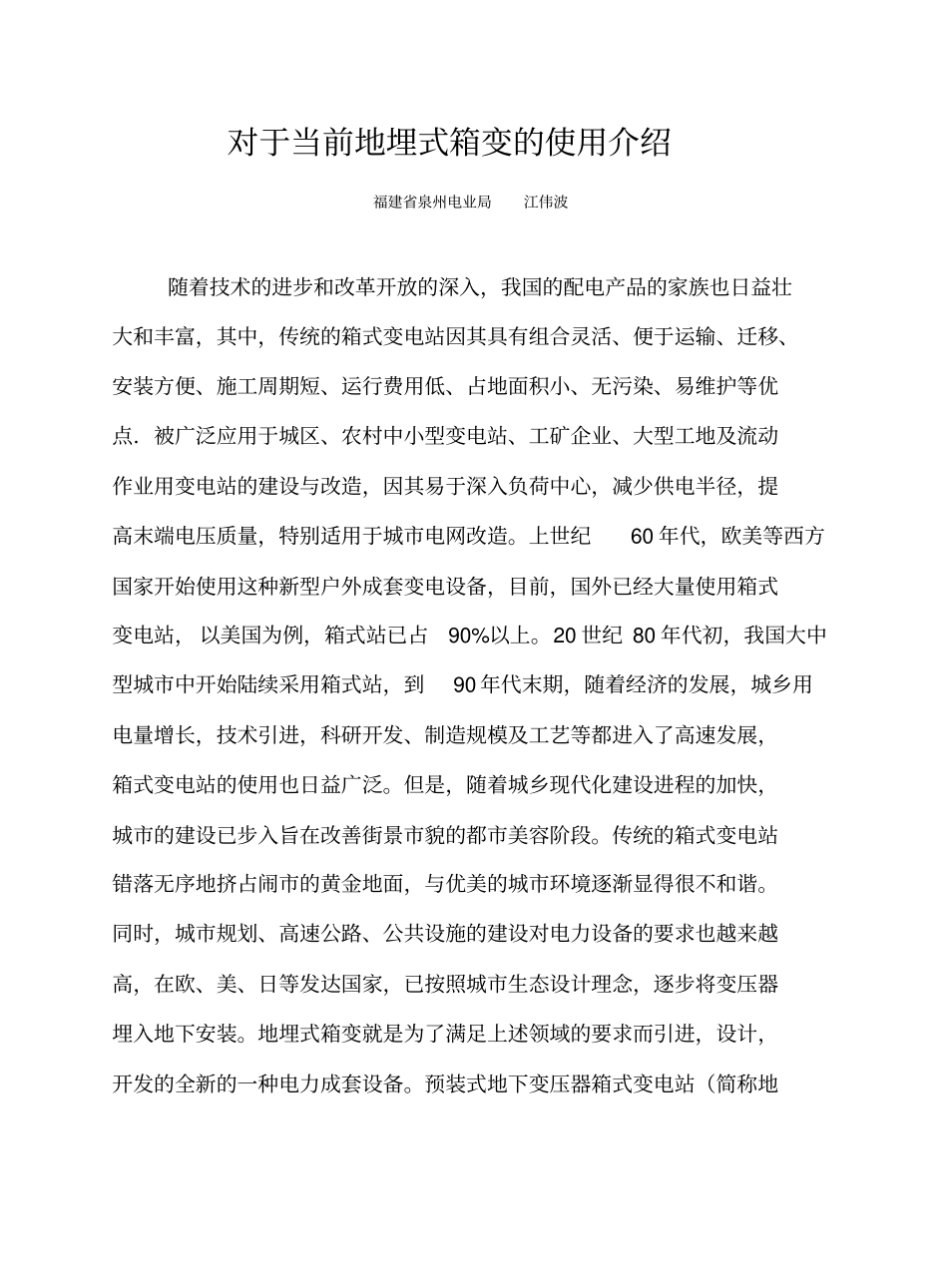

对于当前地埋式箱变的使用介绍福建省泉州电业局江伟波随着技术的进步和改革开放的深入，我国的配电产品的家族也日益壮大和丰富，其中，传统的箱式变电站因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、易维护等优点．被广泛应用于城区、农村中小型变电站、工矿企业、大型工地及流动作业用变电站的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于城市电网改造。上世纪60年代，欧美等西方国家开始使用这种新型户外成套变电设备，目前，国外已经大量使用箱式变电站，以美国为例，箱式站已占90%以上。20世纪80年代初，我国大中型城市中开始陆续采用箱式站，到90年代末期，随着经济的发展，城乡用电量增长，技术引进，科研开发、制造规模及工艺等都进入了高速发展，箱式变电站的使用也日益广泛。但是，随着城乡现代化建设进程的加快，城市的建设已步入旨在改善街景市貌的都市美容阶段。传统的箱式变电站错落无序地挤占闹市的黄金地面，与优美的城市环境逐渐显得很不和谐。同时，城市规划、高速公路、公共设施的建设对电力设备的要求也越来越高，在欧、美、日等发达国家，已按照城市生态设计理念，逐步将变压器埋入地下安装。地埋式箱变就是为了满足上述领域的要求而引进，设计，开发的全新的一种电力成套设备。预装式地下变压器箱式变电站（简称地埋变）近几年正以其独特技术和综合经济优势逐渐被我国配电市场所接受。目前使用得比较成功的主要有三种类型的产品，比较如下：一．地下变压器为主+简易化的地上低压配电部分这个类型的产品其制造技术来源于地下变压器的发源地欧洲，是最初实际概念上的地下变压器。国内的代表产品是沈阳德利特变压器制造有限公司生产的型号为S11-M.R.D系列产品，该产品在防水、密封、绝缘、防腐、防震、散热等方面采用了先进的技术和工艺方法,该产品不但可以在城市配电网中不必加保护地坑直接安装在地下安装运行，也可直接侵没于河流，湖泊沼泽地；也可根据需要加保护地坑予以安装，是最新一代的电力变压器产品，也是地埋式箱变的先锋产品。而简易化的地上低压配电部分是该箱式变的灵活配置选择。其主要特点如下：1．结构型式上：1）采用晶态有冷轧硅钢片，连续卷制成铁芯结构。铁芯排列分平面复合型和立体三角型，有效缩短磁路。卷铁芯经退火处理，大大减小磁阻和激磁电流，降低损耗。与传统叠片式变压器相比：空载损耗下降33%，空载激磁电流下降80%，噪音下降10dB以上。2）高压侧和低压侧采用交联电缆出线，交联电缆通过变压器器身上端及左右侧设置的一、二次电缆应力屏蔽箱引入箱体内部，使变压器在运行中受力均匀，提高电缆抗拉力和机械强度，达到防震的目的。上述结构布局使S(D)M系列地埋电力变压器实现了结构一体化，密封绝缘，消除了间隙放电现象；并且安装简便，运行安全可靠，可以有效的减小事故发生率，达到免维护的能力3）、绝缘材料的开发应用上绝缘全部采用H级绝缘材料，主绝缘采用H、F级绝缘材料，增强绝缘强度；绝缘油选用高燃点Beta油，安全防火，增强过负荷能力。4）、涂料渗透防腐技术的应用上变压器油箱表面采用国际先进的锌铬重防腐材料处理（涂层渗透法），防腐蚀性能比热镀锌，热镀铝提高2倍以上，使地埋变压器具有防水、耐腐蚀、防冻裂、阻燃、机械强度高、体积小、重量轻、操作简单的特性。5）、防潮、防水达到IP68标准采用副油箱电缆引出技术和硅胶绝缘密封、压紧冷压接头工艺等措施，提高了箱体密封水平。防护等级达到了IP68标准；可长期浸泡在水中运行，免维护年限达到30年以上。6）、有效的散热解决方法：在变压器主油箱前、后侧设耐热等级较高的绝缘材料导热管和散热箱，解决在运行中的温升及散热问题。变压器在运行过程中循环散热，使运行温度与地下温度的温差控制在±5℃，保证地埋电力变压器的运行温度，可以使地埋电力变压器30年运行无温升故障。7）、采用屏蔽感应杂散电流技术加设消磁母线屏蔽，解决在引线连接室内，因杂散电流和游离电荷导致的连接引线发热问题，将杂散电流平息于地下，避免发生电阻绝缘击穿问题。8）．简易化的地上低压配...
