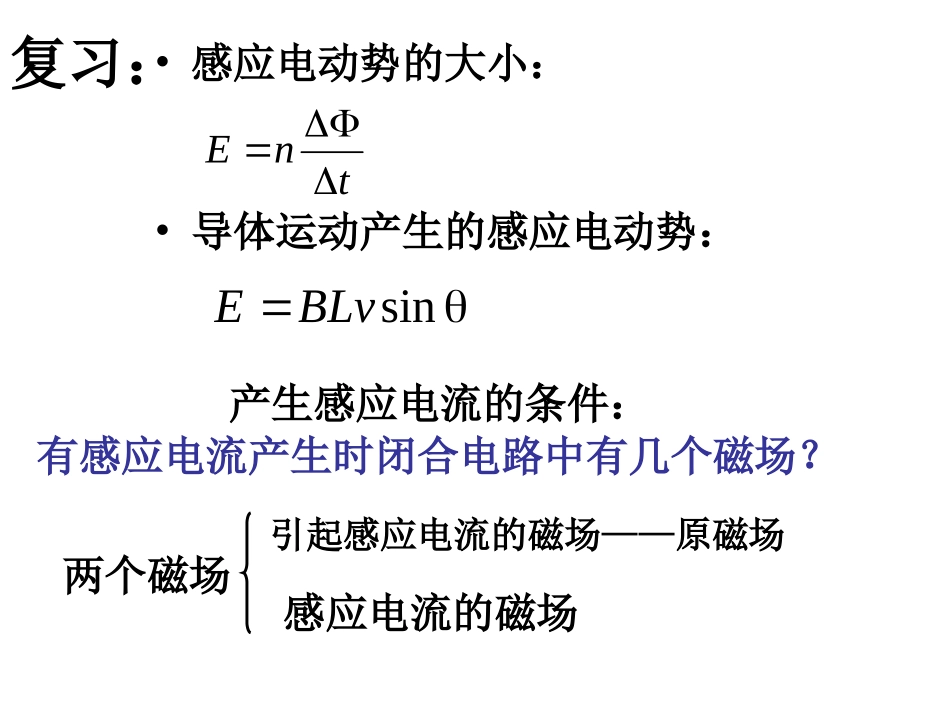

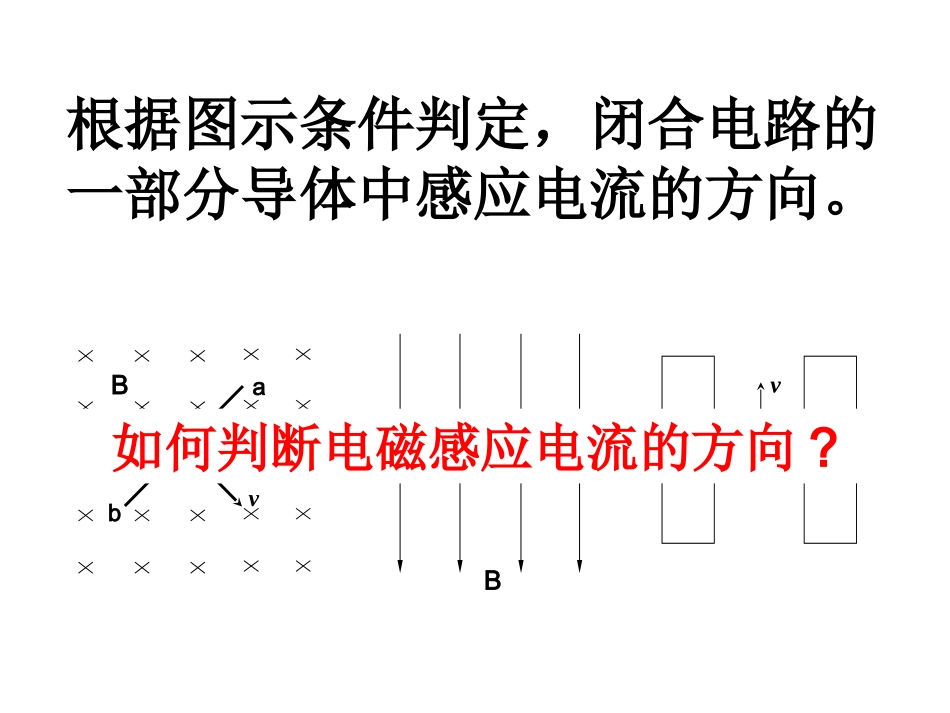

楞次定律----感应电流方向的判定复习：•感应电动势的大小：•导体运动产生的感应电动势：产生感应电流的条件：tnEsinBLvE有感应电流产生时闭合电路中有几个磁场？两个磁场引起感应电流的磁场——原磁场感应电流的磁场根据图示条件判定，闭合电路的一部分导体中感应电流的方向。×I×I·INSvvBBvab如何判断电磁感应电流的方向?一、实验原磁场的方向（B0）线圈中磁通量Φ的变化感应电流的方向感应电流磁场的方向（B）B与B0的方向关系GGGGNSVNSVNSVNSV向上向上向下向下增大增大减小减小IIII+_+_+_+_向上向上向下向下向上向上向下向下相反相反相同相同操作项目结论1：当线圈内原磁通量增加时，感应电流的磁场B＇的方向与原磁场B0的方向相反→感应电流的磁场阻碍磁通量的增加结论2：当线圈内原磁通量减少时，感应电流的磁场B＇的方向与原磁场B0的方向相同→感应电流的磁场阻碍磁通量的减少back阻碍磁通量的变化阻碍磁通量的变化一、实验结论⑴当线圈中的磁通量增大时，B与B0的方向相反；⑵当线圈中的磁通量减小时，B与B0的方向相同。即:增“反”减“同”1.内容:感应电流具有这样的方向，感应电流的磁场总是阻碍引起感应电流的磁通量的变化。二、楞次定律2.对楞次定律的理解：§4.3楞次定律——感应电流的方向一、实验即:增“反”减“同”感应电流具有这样的方向，感应电流的磁场总是阻碍引起感应电流的磁通量的变化。二、楞次定律1.内容:2.适用范围：各种电磁感应现象3.对楞次定律的理解：回路磁通量的变化感应电流（磁场）产生阻碍1、“阻碍”是否就是“阻止”？2、阻碍的是什么？3、如何阻碍？“阻碍”就是“相反”？从磁通量的角度看:阻碍的是磁通量的变化从导体与磁场的相对运动看:阻碍的是导体与磁场的相对运动思考:例：GNS磁铁插入或拔出线圈的过程中，怎样判断感应电流的方向？GSN•结论：磁铁插入或拔出线圈时，感应电流的磁场总是要阻碍磁铁与线圈的相对运动。NSNS总而言之，理解“阻碍”含义时要明确：①谁起阻碍作用——感应磁场②阻碍的是什么——原磁场的磁通量变化③怎样阻碍——“增反减同”,来“拒”去“留”④阻碍的结果怎样——减缓原磁场的磁通量的变化§16.3楞次定律——感应电流的方向一、实验二、楞次定律1.内容:2.适用范围：各种电磁感应现象3.对楞次定律的理解：回路磁通量的变化感应电流（磁场）产生阻碍4.用楞次定律判定感应电流的方向的方法：①从磁通量的变化的角度：增“反”减“同”②从相对运动的角度：阻碍相对运动即:来“拒”去“留”GNSVI如右图所示，试运用楞次定律判定感应电流的方向。4.用楞次定律判定感应电流的方向的方法：（4）用安培定则判定感应电流的方向。（1）先确定原磁场方向。（增大或减小）（增反减同）（3）确定感应电流产生的磁场方向。（2）确定磁通量的变化趋势。二、楞次定律的应用【例1-1】如图所示，当线框向右移动，请判断线框中感应电流的方向解题思路：原磁场B0的方向：向外原磁场B0的变化情况：变小感应磁场B‘的方向：向外感应电流的方向：A→D→C→B楞次定律I安培定则磁铁从线圈中插入时，标出感应电流的方向。磁铁从螺线管右端拔出时，A、B两点哪点电势高？NSBANS解法二步骤：先用来“拒”去“留”判断线圈产生的磁极,再用右手螺旋定则确定感应电流的方向。NS磁铁从线圈中插入时，标出感应电流的方向。磁铁从螺线管右端拔出时，A、B两点哪点电势高？NSNS+−NSSNBA（3）下图中弹簧线圈面积增大时，判断感应电流的方向是顺时针还是逆时针。应用楞次定律解决问题IBB（4）下图中k接通时乙回路有感应电流产生吗？方向如何？Gk甲乙abcdIGkabcdI（4）下图中滑动变阻器滑片p左移时，标出电流计回路中感应电流的方向。pGpGNSI例：例：NNaaddbbccⅠⅠⅡⅡⅢⅢ（4）水平放置的矩形线框abcd经Ⅰ、Ⅱ、Ⅲ位置竖直下落过程中感应电流的方向如何变化。N（5）如图，金属棒ab在匀强磁场中沿金属框架向右匀速运动，用右手定则和楞次定律两种方法判定ab导体中感应电流的方向。vbadc小结小结判断感应电流的方向：楞次定律是普遍适用的导体切割磁感线时用右手定则方便磁铁和线圈作相对运动时用“来拒去留”方便2...
