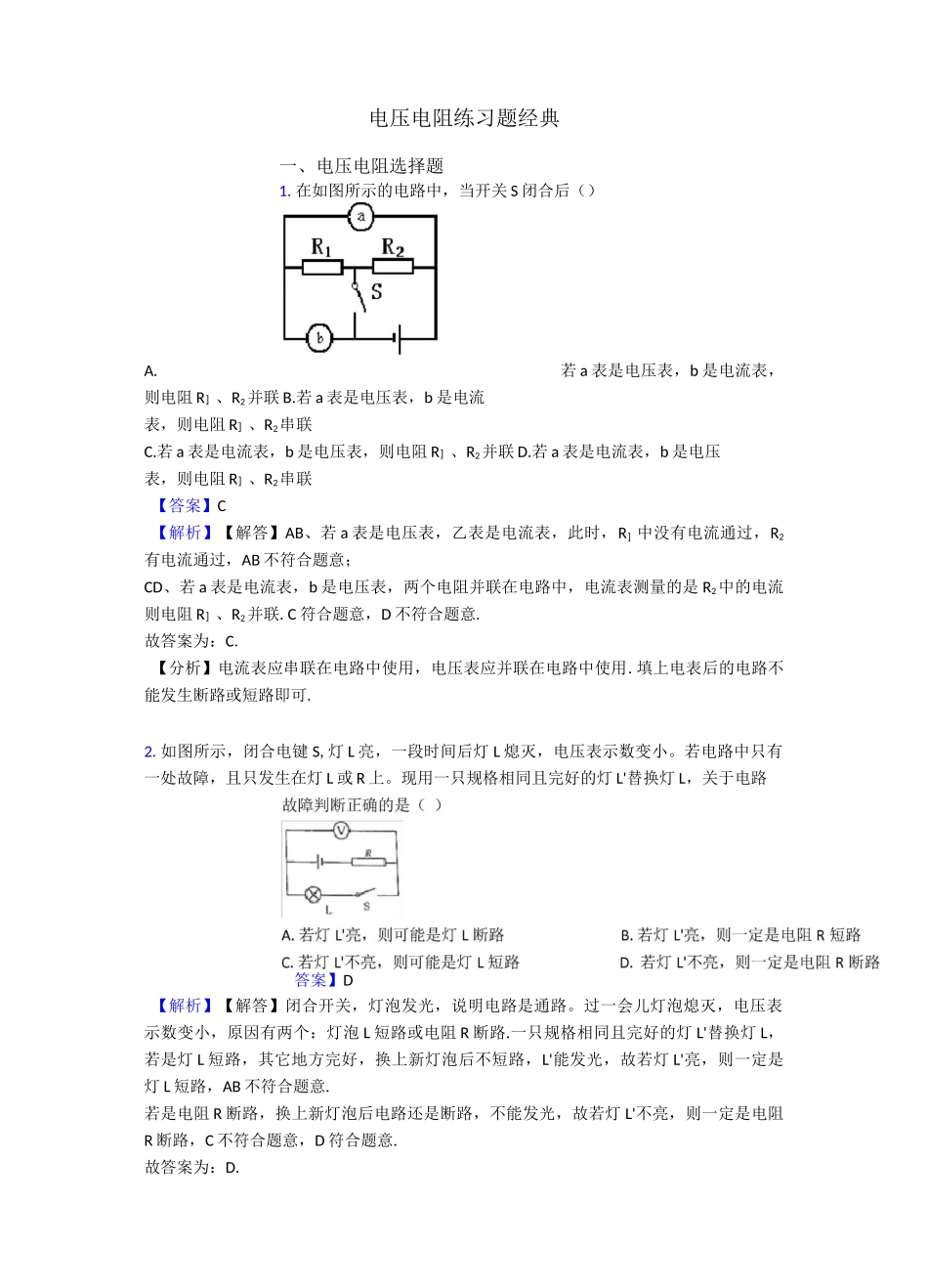

电压电阻练习题经典一、电压电阻选择题1.在如图所示的电路中，当开关S闭合后（）A.若a表是电压表，b是电流表，则电阻R］、R2并联B.若a表是电压表，b是电流表，则电阻R］、R2串联C.若a表是电流表，b是电压表，则电阻R］、R2并联D.若a表是电流表，b是电压表，则电阻R］、R2串联【答案】C【解析】【解答】AB、若a表是电压表，乙表是电流表，此时，R］中没有电流通过，R2有电流通过，AB不符合题意；CD、若a表是电流表，b是电压表，两个电阻并联在电路中，电流表测量的是R2中的电流则电阻R］、R2并联.C符合题意，D不符合题意.故答案为：C.【分析】电流表应串联在电路中使用，电压表应并联在电路中使用.填上电表后的电路不能发生断路或短路即可.2.如图所示，闭合电键S,灯L亮，一段时间后灯L熄灭，电压表示数变小。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L'替换灯L，关于电路答案】D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路.一只规格相同且完好的灯L'替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．如图所示电阻箱的示数为（）xlOOA.260QB.62000C.620QD.96200【答案】C【解析】【解答】解：电阻箱的示数：0x10000+6x1000+2x100+0x10=6200.故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．4．下列教材中的探究实验，不需要控制电流一定的是（）A、探究导体电阻与长度的关系B.探究通电导体产生的热量与电阻的关系C.探究电功与电压的关系D.探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=l2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．5．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A.长度较长的导体，其横截面积一定小B.长度较长的导体，其横截面积一定大C.长度较长的导体，其横截面积可能小D.两导体的长度、横截面积一定相同【答案】B【解析】【解答】ACB.电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D.导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）6.如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A.电流表、电压表示数都减小B.电流表、电压表示数都增大C.电流表示数减小、电压表示数增大D.电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电...
