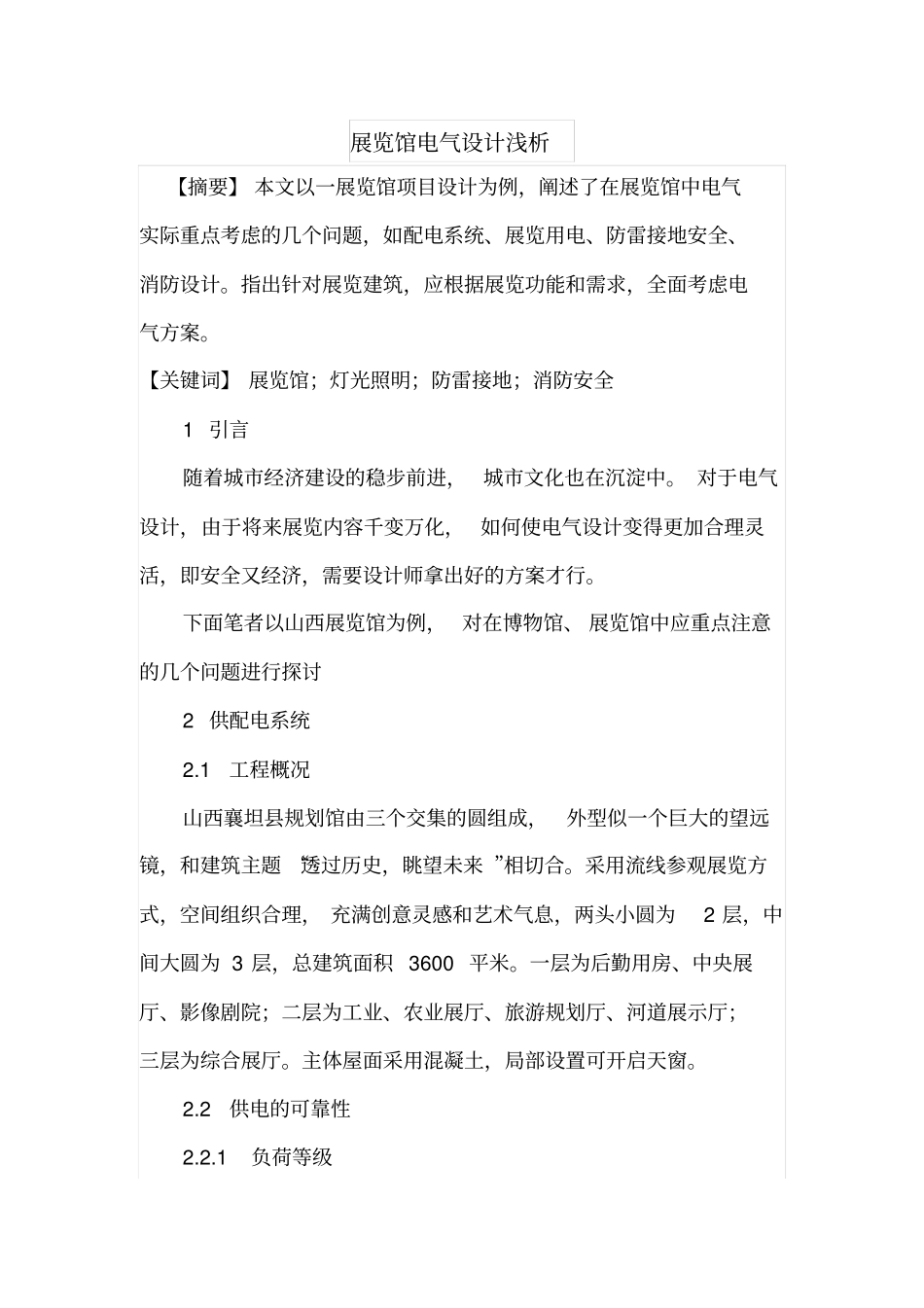

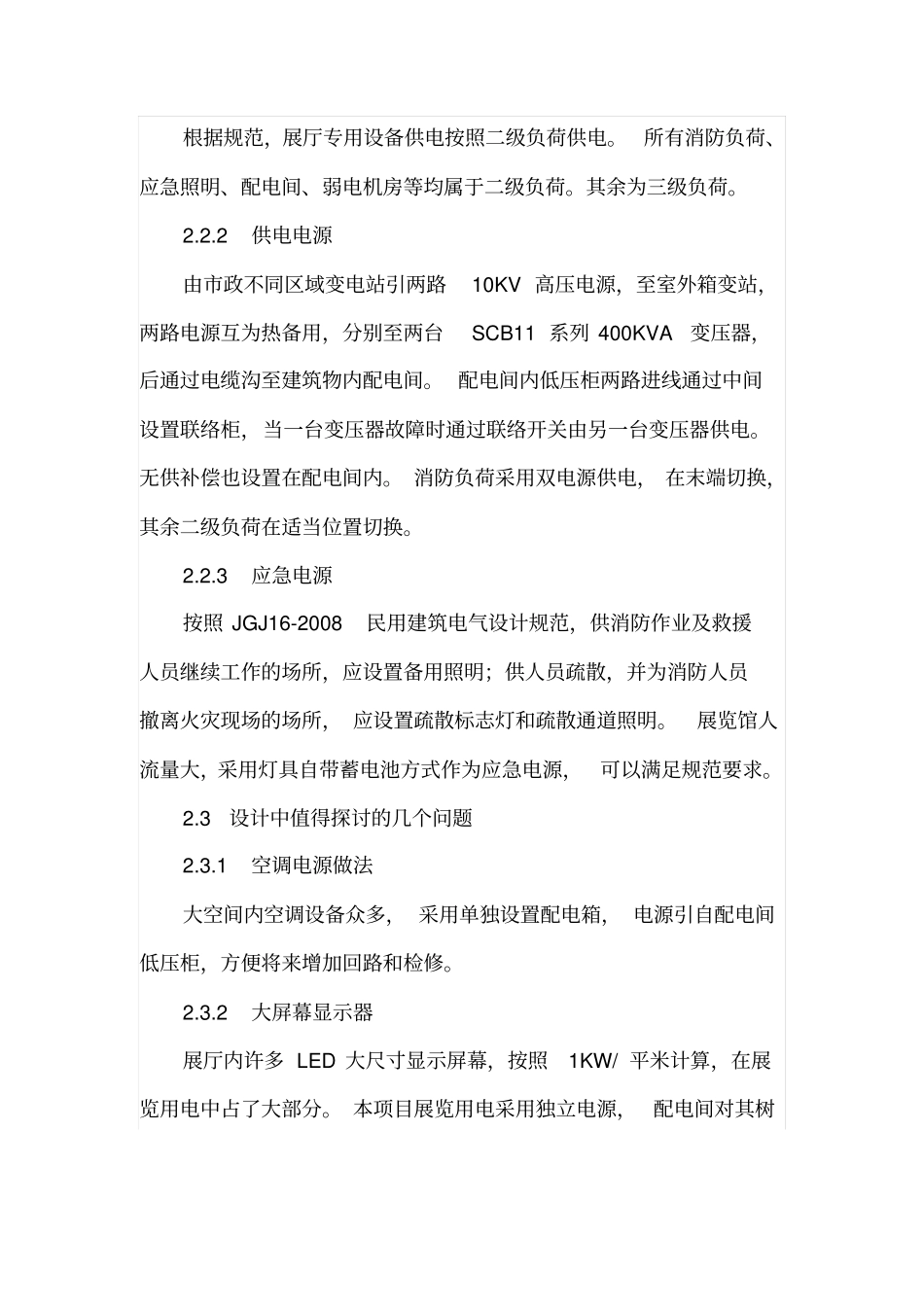

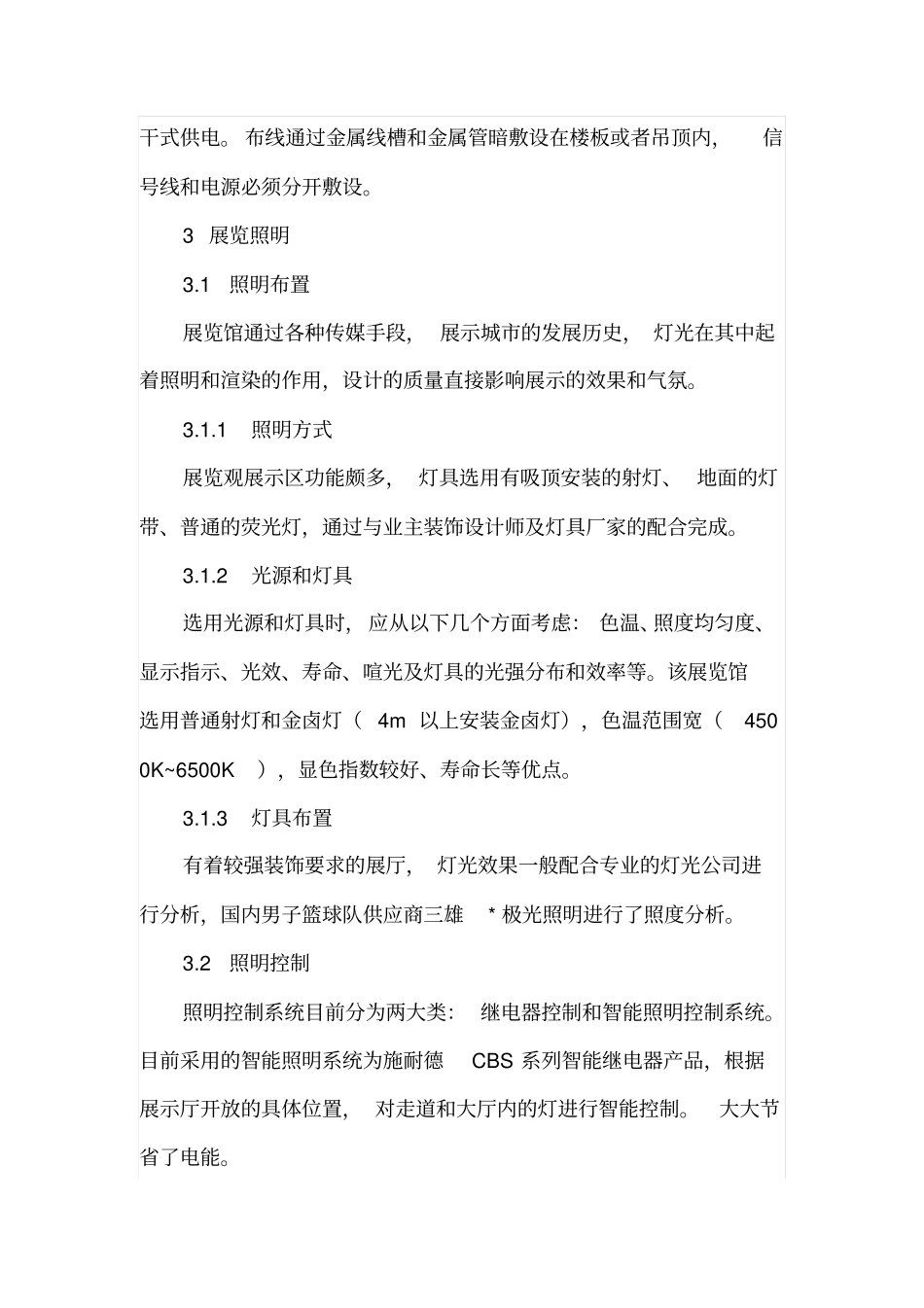

展览馆电气设计浅析【摘要】本文以一展览馆项目设计为例，阐述了在展览馆中电气实际重点考虑的几个问题，如配电系统、展览用电、防雷接地安全、消防设计。指出针对展览建筑，应根据展览功能和需求，全面考虑电气方案。【关键词】展览馆；灯光照明；防雷接地；消防安全1引言随着城市经济建设的稳步前进，城市文化也在沉淀中。对于电气设计，由于将来展览内容千变万化，如何使电气设计变得更加合理灵活，即安全又经济，需要设计师拿出好的方案才行。下面笔者以山西展览馆为例，对在博物馆、展览馆中应重点注意的几个问题进行探讨2供配电系统2.1工程概况山西襄坦县规划馆由三个交集的圆组成，外型似一个巨大的望远镜，和建筑主题“透过历史，眺望未来”相切合。采用流线参观展览方式，空间组织合理，充满创意灵感和艺术气息，两头小圆为2层，中间大圆为3层，总建筑面积3600平米。一层为后勤用房、中央展厅、影像剧院；二层为工业、农业展厅、旅游规划厅、河道展示厅；三层为综合展厅。主体屋面采用混凝土，局部设置可开启天窗。2.2供电的可靠性2.2.1负荷等级根据规范，展厅专用设备供电按照二级负荷供电。所有消防负荷、应急照明、配电间、弱电机房等均属于二级负荷。其余为三级负荷。2.2.2供电电源由市政不同区域变电站引两路10KV高压电源，至室外箱变站，两路电源互为热备用，分别至两台SCB11系列400KVA变压器，后通过电缆沟至建筑物内配电间。配电间内低压柜两路进线通过中间设置联络柜，当一台变压器故障时通过联络开关由另一台变压器供电。无供补偿也设置在配电间内。消防负荷采用双电源供电，在末端切换，其余二级负荷在适当位置切换。2.2.3应急电源按照JGJ16-2008民用建筑电气设计规范，供消防作业及救援人员继续工作的场所，应设置备用照明；供人员疏散，并为消防人员撤离火灾现场的场所，应设置疏散标志灯和疏散通道照明。展览馆人流量大，采用灯具自带蓄电池方式作为应急电源，可以满足规范要求。2.3设计中值得探讨的几个问题2.3.1空调电源做法大空间内空调设备众多，采用单独设置配电箱，电源引自配电间低压柜，方便将来增加回路和检修。2.3.2大屏幕显示器展厅内许多LED大尺寸显示屏幕，按照1KW/平米计算，在展览用电中占了大部分。本项目展览用电采用独立电源，配电间对其树干式供电。布线通过金属线槽和金属管暗敷设在楼板或者吊顶内，信号线和电源必须分开敷设。3展览照明3.1照明布置展览馆通过各种传媒手段，展示城市的发展历史，灯光在其中起着照明和渲染的作用，设计的质量直接影响展示的效果和气氛。3.1.1照明方式展览观展示区功能颇多，灯具选用有吸顶安装的射灯、地面的灯带、普通的荧光灯，通过与业主装饰设计师及灯具厂家的配合完成。3.1.2光源和灯具选用光源和灯具时，应从以下几个方面考虑：色温、照度均匀度、显示指示、光效、寿命、喧光及灯具的光强分布和效率等。该展览馆选用普通射灯和金卤灯（4m以上安装金卤灯），色温范围宽（4500K~6500K），显色指数较好、寿命长等优点。3.1.3灯具布置有着较强装饰要求的展厅，灯光效果一般配合专业的灯光公司进行分析，国内男子篮球队供应商三雄*极光照明进行了照度分析。3.2照明控制照明控制系统目前分为两大类：继电器控制和智能照明控制系统。目前采用的智能照明系统为施耐德CBS系列智能继电器产品，根据展示厅开放的具体位置，对走道和大厅内的灯进行智能控制。大大节省了电能。4电气安全4.1防雷接地依据GB50057-2010建筑物防雷设计规范第3.0.3款第9条：预计雷击次数大于0.05次/a的部、省级办公建筑和其他重要或人员密集的公共就秒年兆时微物以及火灾危险场所，应考虑为二类防雷。本建筑物年预计雷击次数为0.0982次/a。本建筑屋面为普通混凝土屋面，采用在屋面明敷设25x4mm热镀锌扁钢作为接闪器，与结构钢柱焊接做为防雷引下线，综合接地系统利用建筑物深桩和承台板中及基础地梁内2根对角主钢筋（￠≥16）作为接地装置；接地电阻《1Ω。4.2消防展览馆空间造型复杂，人员密集，一旦发生火灾，人员疏散混乱，造成严重的人员伤亡和社会影响。减少灾害的发生从两个方面入手：一是火灾自动报警系统和应急疏散指示系统...
