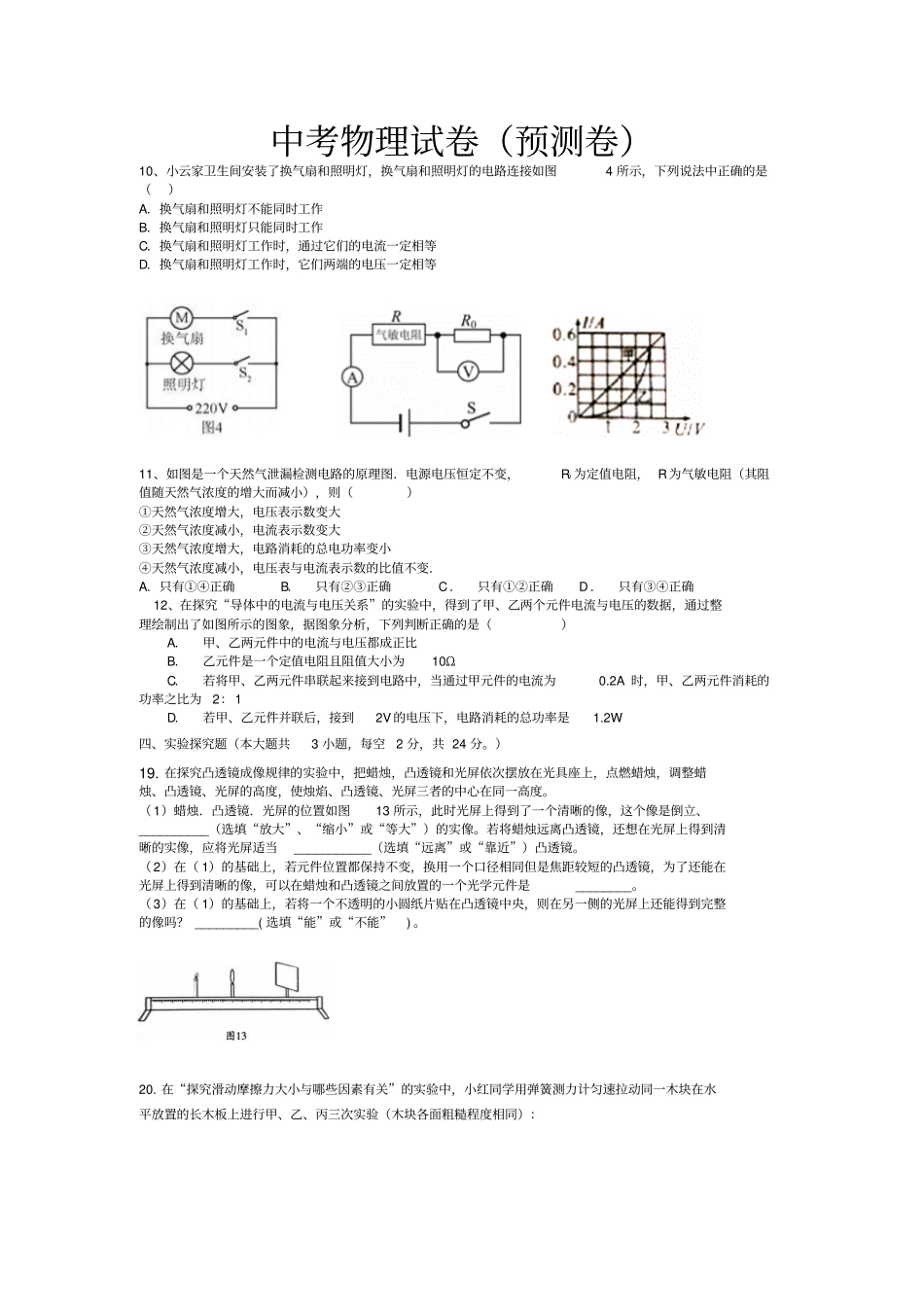

中考物理试卷（预测卷）10、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图4所示，下列说法中正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等11、如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则（）①天然气浓度增大，电压表示数变大②天然气浓度减小，电流表示数变大③天然气浓度增大，电路消耗的总电功率变小④天然气浓度减小，电压表与电流表示数的比值不变．A．只有①④正确B．只有②③正确C．只有①②正确D．只有③④正确12、在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件消耗的功率之比为2：1D．若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W四、实验探究题（本大题共3小题，每空2分，共24分。）19.在探究凸透镜成像规律的实验中，把蜡烛，凸透镜和光屏依次摆放在光具座上，点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏三者的中心在同一高度。（1）蜡烛．凸透镜．光屏的位置如图13所示，此时光屏上得到了一个清晰的像，这个像是倒立、__________（选填“放大”、“缩小”或“等大”）的实像。若将蜡烛远离凸透镜，还想在光屏上得到清晰的实像，应将光屏适当___________（选填“远离”或“靠近”）凸透镜。（2）在（1）的基础上，若元件位置都保持不变，换用一个口径相同但是焦距较短的凸透镜，为了还能在光屏上得到清晰的像，可以在蜡烛和凸透镜之间放置的一个光学元件是________。（3）在（1）的基础上，若将一个不透明的小圆纸片贴在凸透镜中央，则在另一侧的光屏上还能得到完整的像吗？_________(选填“能”或“不能”)。20.在“探究滑动摩擦力大小与哪些因素有关”的实验中，小红同学用弹簧测力计匀速拉动同一木块在水平放置的长木板上进行甲、乙、丙三次实验（木块各面粗糙程度相同）：（1）实验中匀速拉动木块的目的是利用的知识，可以间接测出木块受到的滑动摩擦力大小．（2）实验数据如下表：实验过程木块对木板压力/N弹簧测力计示数/N滑动摩镲力/N甲522乙522丙72.82.8①比较甲和乙实验数据可知，滑动摩擦力的大小与无关．②比较实验数据可知，滑动摩擦力的大小与有关．20.如图是探究“影响浮力大小的因素”实验．（1）从图中可知，物体的重力为N（2）比较，可知“浮力的大小与排开液体的体积有关”；（3）通过比较②⑤，能否得出“浮力大小与液体密度有关”？并说明理由（4）为了使实验结论更为可信，将石块换成钩码等其它物体再进行几次实验，其主要目的是（填序号）；A.多次测量求平均值，以减小偶然误差B.多次测量找规律，排除偶然性C.探究浮力的大小与哪些因素有关．21.利用图甲进行“测量未知电阻”的实验．（1）连接电路时，应将开关．（2）连接电路后，闭合开关，移动变阻器的测片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是（只填序号）A．Rx断路B．Rx短路C．电流表断路（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为V．（4）将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为Ω．（5）将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是．（6）做完以上实验后，小明还用该实验装置来探究电流与电压的关系，计划测量当Rx两端电压分别为1V、2V、3V时对应的电流，但发现无论调节滑动变阻器都不能使Rx两端的电压达到1V，原因可能是．21.小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只...
