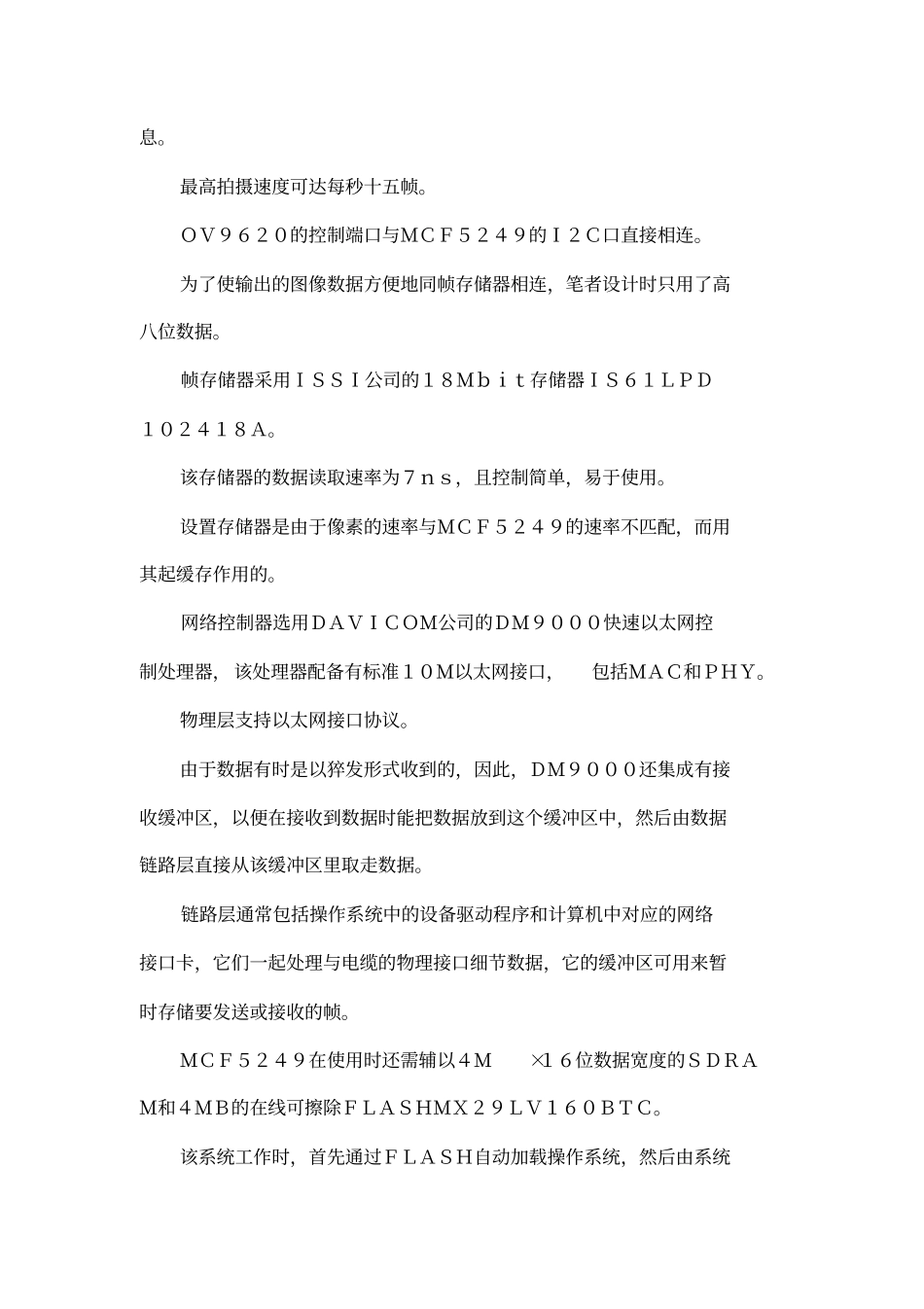

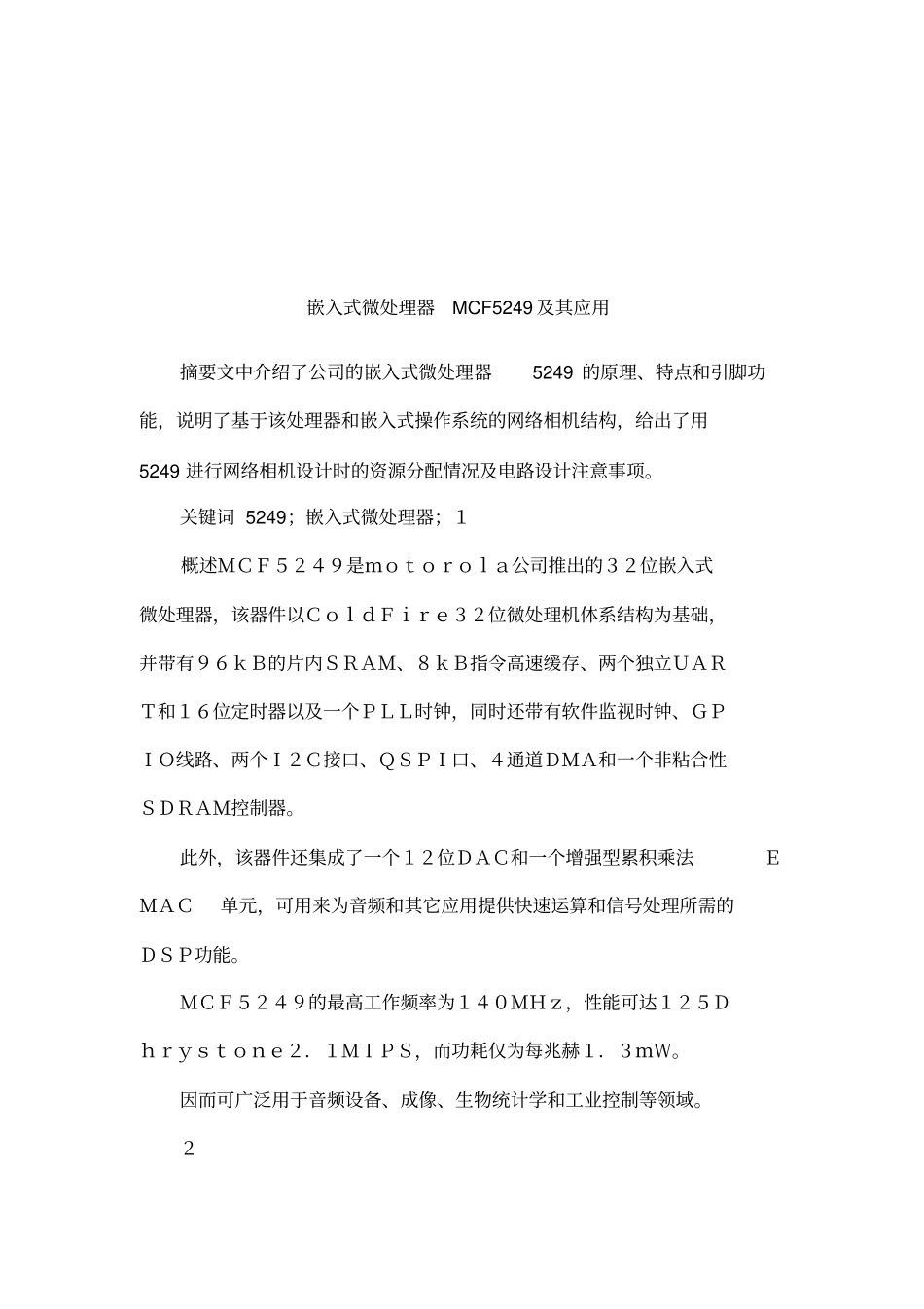

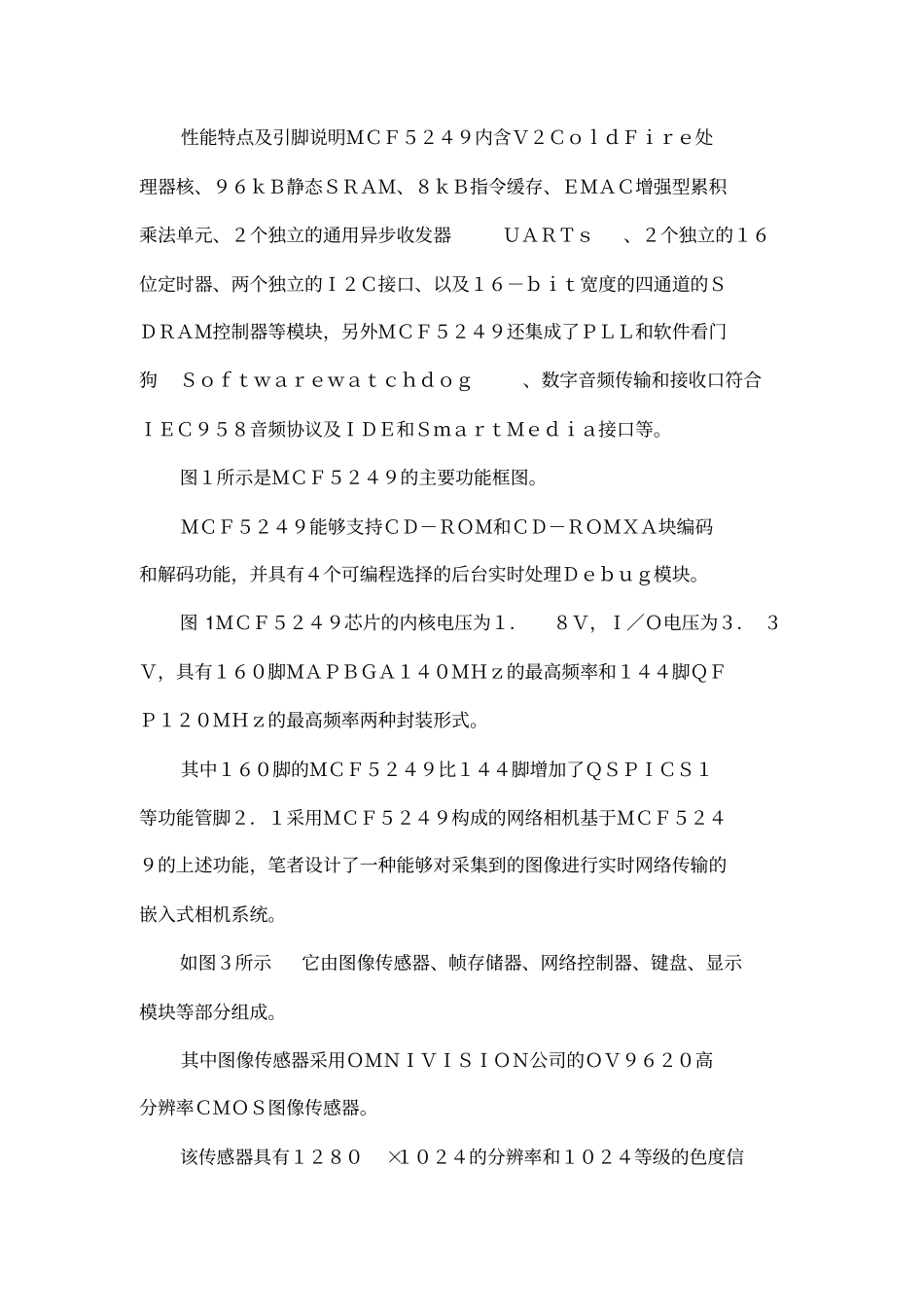

嵌入式微处理器MCF5249及其应用摘要文中介绍了公司的嵌入式微处理器5249的原理、特点和引脚功能，说明了基于该处理器和嵌入式操作系统的网络相机结构，给出了用5249进行网络相机设计时的资源分配情况及电路设计注意事项。关键词5249；嵌入式微处理器；１概述ＭＣＦ５２４９是ｍｏｔｏｒｏｌａ公司推出的３２位嵌入式微处理器，该器件以ＣｏｌｄＦｉｒｅ３２位微处理机体系结构为基础，并带有９６ｋＢ的片内ＳＲＡＭ、８ｋＢ指令高速缓存、两个独立ＵＡＲＴ和１６位定时器以及一个ＰＬＬ时钟，同时还带有软件监视时钟、ＧＰＩＯ线路、两个Ｉ２Ｃ接口、ＱＳＰＩ口、４通道ＤＭＡ和一个非粘合性ＳＤＲＡＭ控制器。此外，该器件还集成了一个１２位ＤＡＣ和一个增强型累积乘法ＥＭＡＣ单元，可用来为音频和其它应用提供快速运算和信号处理所需的ＤＳＰ功能。ＭＣＦ５２４９的最高工作频率为１４０ＭＨｚ，性能可达１２５Ｄｈｒｙｓｔｏｎｅ２．１ＭＩＰＳ，而功耗仅为每兆赫１．３ｍＷ。因而可广泛用于音频设备、成像、生物统计学和工业控制等领域。２性能特点及引脚说明ＭＣＦ５２４９内含Ｖ２ＣｏｌｄＦｉｒｅ处理器核、９６ｋＢ静态ＳＲＡＭ、８ｋＢ指令缓存、ＥＭＡＣ增强型累积乘法单元、２个独立的通用异步收发器ＵＡＲＴｓ、２个独立的１６位定时器、两个独立的Ｉ２Ｃ接口、以及１６－ｂｉｔ宽度的四通道的ＳＤＲＡＭ控制器等模块，另外ＭＣＦ５２４９还集成了ＰＬＬ和软件看门狗Ｓｏｆｔｗａｒｅｗａｔｃｈｄｏｇ、数字音频传输和接收口符合ＩＥＣ９５８音频协议及ＩＤＥ和ＳｍａｒｔＭｅｄｉａ接口等。图１所示是ＭＣＦ５２４９的主要功能框图。ＭＣＦ５２４９能够支持ＣＤ－ＲＯＭ和ＣＤ－ＲＯＭＸＡ块编码和解码功能，并具有４个可编程选择的后台实时处理Ｄｅｂｕｇ模块。图1ＭＣＦ５２４９芯片的内核电压为１．８Ｖ，Ｉ／Ｏ电压为３．３Ｖ，具有１６０脚ＭＡＰＢＧＡ１４０ＭＨｚ的最高频率和１４４脚ＱＦＰ１２０ＭＨｚ的最高频率两种封装形式。其中１６０脚的ＭＣＦ５２４９比１４４脚增加了ＱＳＰＩＣＳ１等功能管脚２．１采用ＭＣＦ５２４９构成的网络相机基于ＭＣＦ５２４９的上述功能，笔者设计了一种能够对采集到的图像进行实时网络传输的嵌入式相机系统。如图３所示它由图像传感器、帧存储器、网络控制器、键盘、显示模块等部分组成。其中图像传感器采用ＯＭＮＩＶＩＳＩＯＮ公司的ＯＶ９６２０高分辨率ＣＭＯＳ图像传感器。该传感器具有１２８０×１０２４的分辨率和１０２４等级的色度信息。最高拍摄速度可达每秒十五帧。ＯＶ９６２０的控制端口与ＭＣＦ５２４９的Ｉ２Ｃ口直接相连。为了使输出的图像数据方便地同帧存储器相连，笔者设计时只用了高八位数据。帧存储器采用ＩＳＳＩ公司的１８Ｍｂｉｔ存储器ＩＳ６１ＬＰＤ１０２４１８Ａ。该存储器的数据读取速率为７ｎｓ，且控制简单，易于使用。设置存储器是由于像素的速率与ＭＣＦ５２４９的速率不匹配，而用其起缓存作用的。网络控制器选用ＤＡＶＩＣＯＭ公司的ＤＭ９０００快速以太网控制处理器，该处理器配备有标准１０Ｍ以太网接口，包括ＭＡＣ和ＰＨＹ。物理层支持以太网接口协议。由于数据有时是以猝发形式收到的，因此，ＤＭ９０００还集成有接收缓冲区，以便在接收到数据时能把数据放到这个缓冲区中，然后由数据链路层直接从该缓冲区里取走数据。链路层通常包括操作系统中的设备驱动程序和计算机中对应的网络接口卡，它们一起处理与电缆的物理接口细节数据，它的缓冲区可用来暂时存储要发送或接收的帧。ＭＣＦ５２４９在使用时还需辅以４Ｍ×１６位数据宽度的ＳＤＲＡＭ和４ＭＢ的在线可擦除ＦＬＡＳＨＭＸ２９ＬＶ１６０ＢＴＣ。该系统工作时，首先通过ＦＬＡＳＨ自动加载操作系统，然后由系统控制ＭＣＦ５２４９的Ｉ２Ｃ接口以控制传感器曝光并将一帧图像写入ＳＲＡＭ。采集结束后，ＭＣＦ５２４９通过ＧＰＩＯ口读入像素数据，并通过内部嵌入的ＪＰＥＧ图像压缩编码模块将其转换成易于网络传输的低数据量图像数据流，然后输出给ＤＭ９０００网络控制器，最后传输至网络。范文先生网收集整理针对不同...
