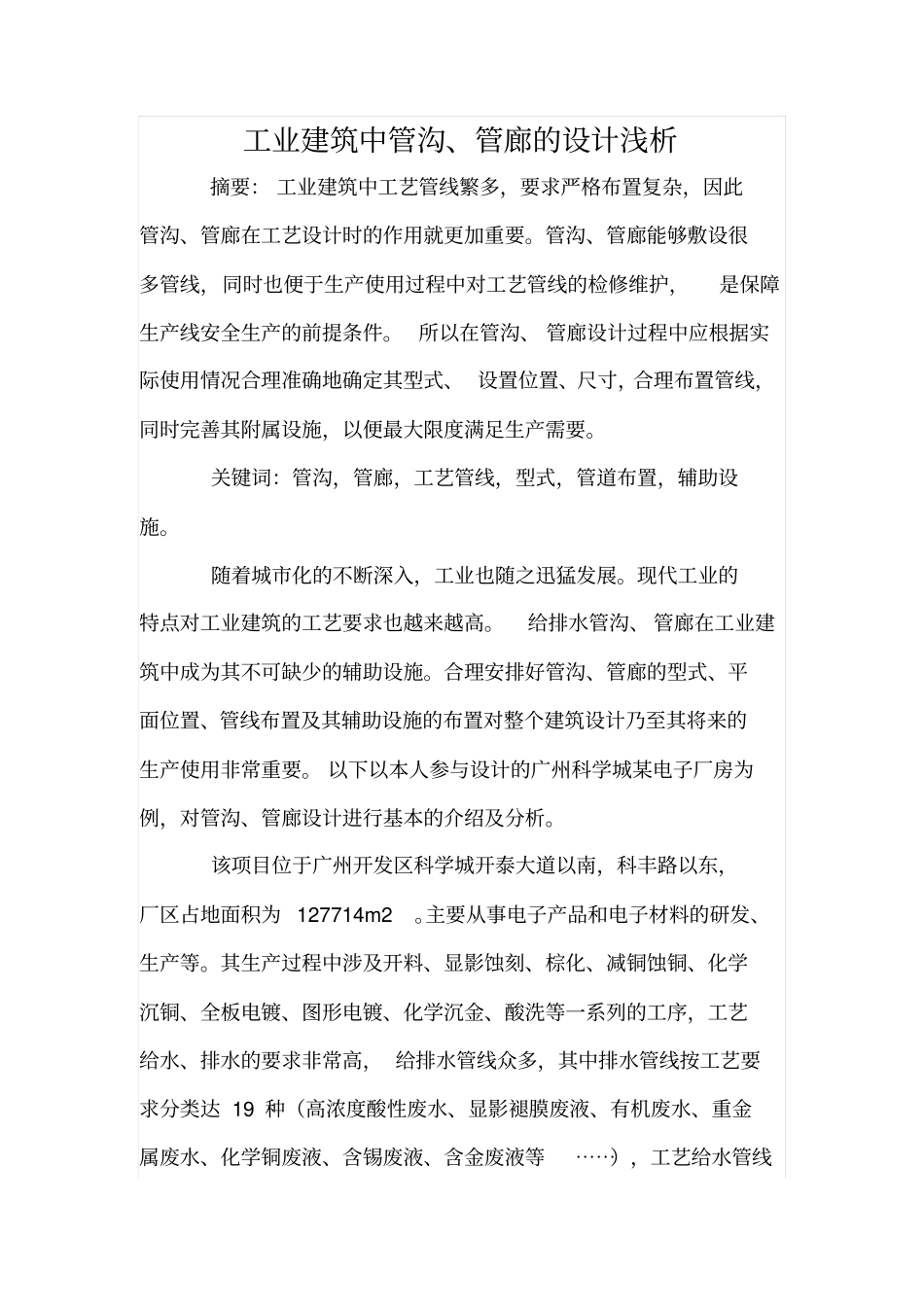

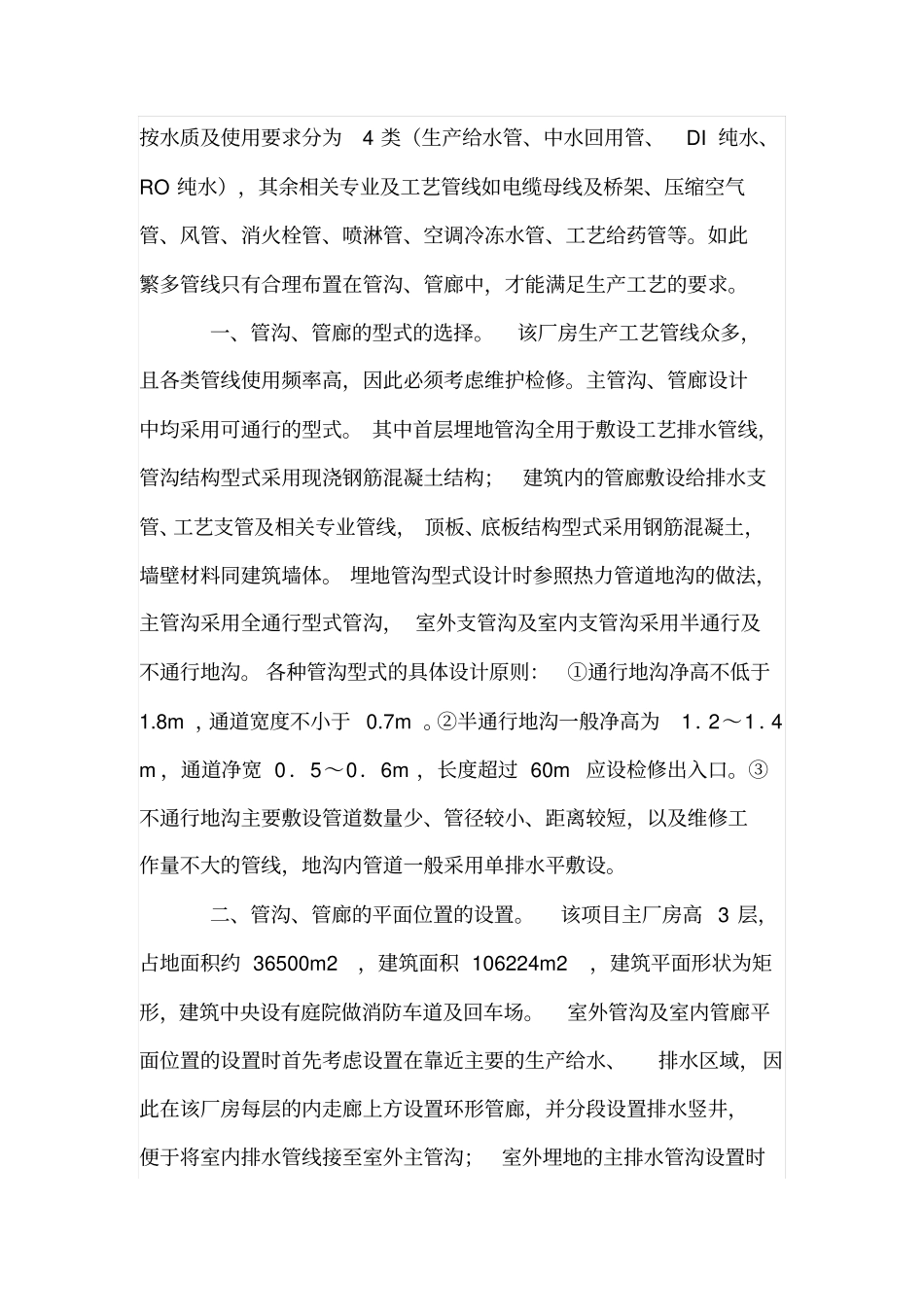

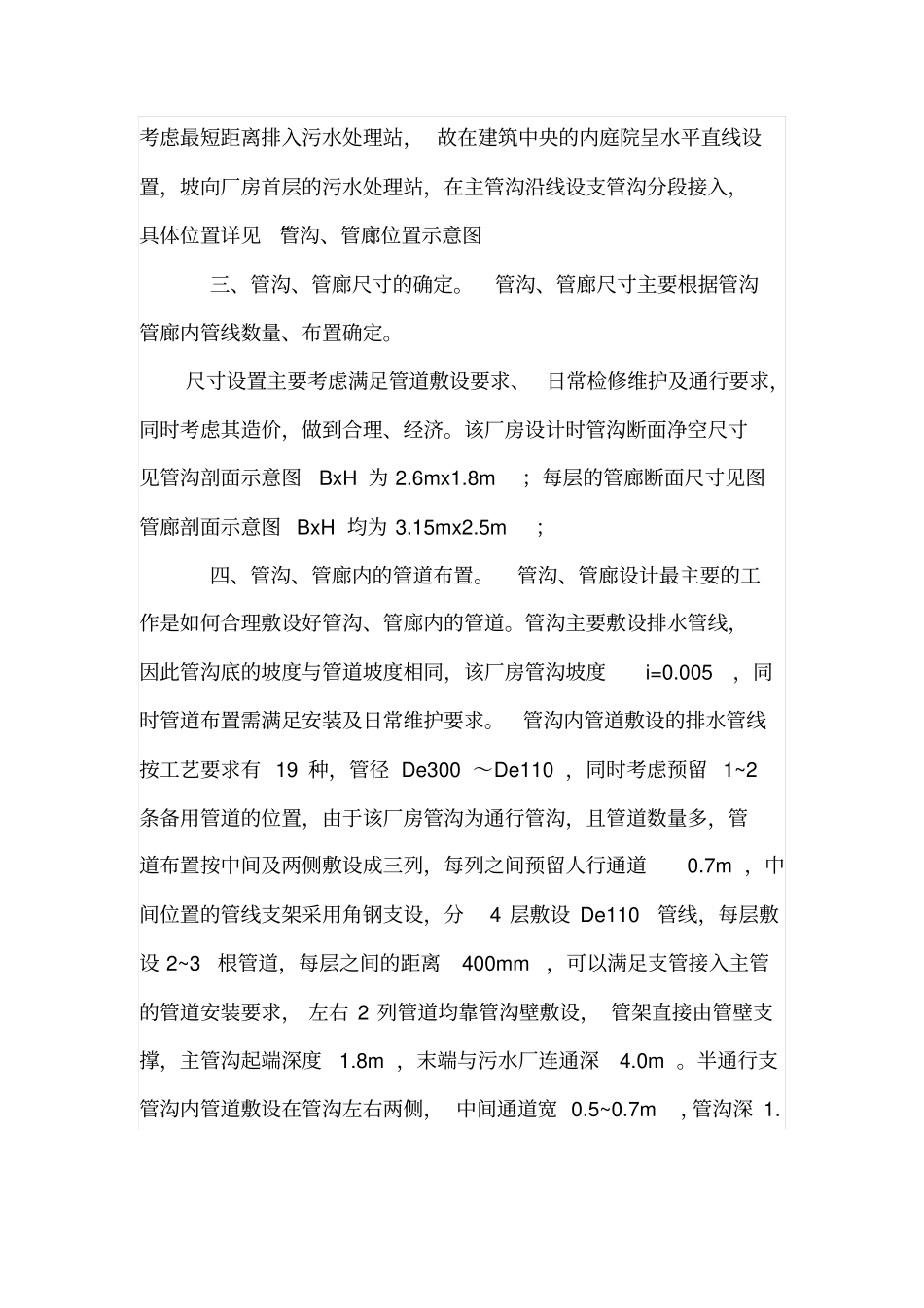

工业建筑中管沟、管廊的设计浅析摘要：工业建筑中工艺管线繁多，要求严格布置复杂，因此管沟、管廊在工艺设计时的作用就更加重要。管沟、管廊能够敷设很多管线，同时也便于生产使用过程中对工艺管线的检修维护，是保障生产线安全生产的前提条件。所以在管沟、管廊设计过程中应根据实际使用情况合理准确地确定其型式、设置位置、尺寸，合理布置管线，同时完善其附属设施，以便最大限度满足生产需要。关键词：管沟，管廊，工艺管线，型式，管道布置，辅助设施。随着城市化的不断深入，工业也随之迅猛发展。现代工业的特点对工业建筑的工艺要求也越来越高。给排水管沟、管廊在工业建筑中成为其不可缺少的辅助设施。合理安排好管沟、管廊的型式、平面位置、管线布置及其辅助设施的布置对整个建筑设计乃至其将来的生产使用非常重要。以下以本人参与设计的广州科学城某电子厂房为例，对管沟、管廊设计进行基本的介绍及分析。该项目位于广州开发区科学城开泰大道以南，科丰路以东，厂区占地面积为127714m2。主要从事电子产品和电子材料的研发、生产等。其生产过程中涉及开料、显影蚀刻、棕化、减铜蚀铜、化学沉铜、全板电镀、图形电镀、化学沉金、酸洗等一系列的工序，工艺给水、排水的要求非常高，给排水管线众多，其中排水管线按工艺要求分类达19种（高浓度酸性废水、显影褪膜废液、有机废水、重金属废水、化学铜废液、含锡废液、含金废液等⋯⋯），工艺给水管线按水质及使用要求分为4类（生产给水管、中水回用管、DI纯水、RO纯水），其余相关专业及工艺管线如电缆母线及桥架、压缩空气管、风管、消火栓管、喷淋管、空调冷冻水管、工艺给药管等。如此繁多管线只有合理布置在管沟、管廊中，才能满足生产工艺的要求。一、管沟、管廊的型式的选择。该厂房生产工艺管线众多，且各类管线使用频率高，因此必须考虑维护检修。主管沟、管廊设计中均采用可通行的型式。其中首层埋地管沟全用于敷设工艺排水管线，管沟结构型式采用现浇钢筋混凝土结构；建筑内的管廊敷设给排水支管、工艺支管及相关专业管线，顶板、底板结构型式采用钢筋混凝土，墙壁材料同建筑墙体。埋地管沟型式设计时参照热力管道地沟的做法，主管沟采用全通行型式管沟，室外支管沟及室内支管沟采用半通行及不通行地沟。各种管沟型式的具体设计原则：①通行地沟净高不低于1.8m，通道宽度不小于0.7m。②半通行地沟一般净高为1．2～1．4m，通道净宽0．5～0．6m，长度超过60m应设检修出入口。③不通行地沟主要敷设管道数量少、管径较小、距离较短，以及维修工作量不大的管线，地沟内管道一般采用单排水平敷设。二、管沟、管廊的平面位置的设置。该项目主厂房高3层，占地面积约36500m2，建筑面积106224m2，建筑平面形状为矩形，建筑中央设有庭院做消防车道及回车场。室外管沟及室内管廊平面位置的设置时首先考虑设置在靠近主要的生产给水、排水区域，因此在该厂房每层的内走廊上方设置环形管廊，并分段设置排水竖井，便于将室内排水管线接至室外主管沟；室外埋地的主排水管沟设置时考虑最短距离排入污水处理站，故在建筑中央的内庭院呈水平直线设置，坡向厂房首层的污水处理站，在主管沟沿线设支管沟分段接入，具体位置详见“管沟、管廊位置示意图三、管沟、管廊尺寸的确定。管沟、管廊尺寸主要根据管沟管廊内管线数量、布置确定。尺寸设置主要考虑满足管道敷设要求、日常检修维护及通行要求，同时考虑其造价，做到合理、经济。该厂房设计时管沟断面净空尺寸见管沟剖面示意图BxH为2.6mx1.8m；每层的管廊断面尺寸见图管廊剖面示意图BxH均为3.15mx2.5m；四、管沟、管廊内的管道布置。管沟、管廊设计最主要的工作是如何合理敷设好管沟、管廊内的管道。管沟主要敷设排水管线，因此管沟底的坡度与管道坡度相同，该厂房管沟坡度i=0.005，同时管道布置需满足安装及日常维护要求。管沟内管道敷设的排水管线按工艺要求有19种，管径De300～De110，同时考虑预留1~2条备用管道的位置，由于该厂房管沟为通行管沟，且管道数量多，管道布置按中间及两侧敷设成三列，每列之间预留人行通道0.7m，中间位置的管线支架采用角钢支设，分4层敷设De110管线，...
