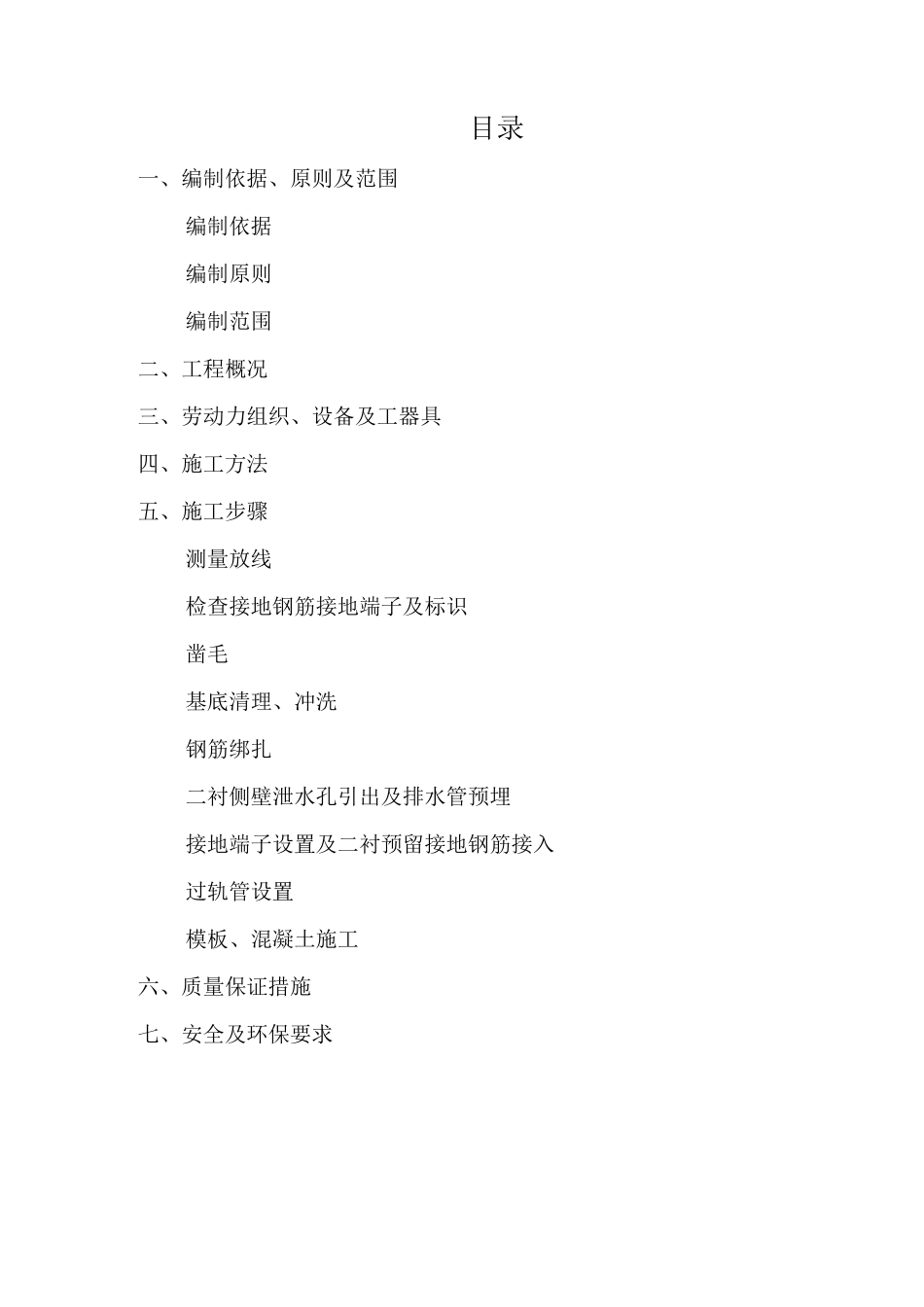

目录一、编制依据、原则及范围编制依据编制原则编制范围二、工程概况三、劳动力组织、设备及工器具四、施工方法五、施工步骤测量放线检查接地钢筋接地端子及标识凿毛基底清理、冲洗钢筋绑扎二衬侧壁泄水孔引出及排水管预埋接地端子设置及二衬预留接地钢筋接入过轨管设置模板、混凝土施工六、质量保证措施七、安全及环保要求松阳隧道水沟电缆槽专项施工方案一、编制依据、原则及范围编制依据（1）《松阳隧道设计图》（衢宁新苏段施修隧）⑵《时速铁路单线隧道复合式衬砌参考图》（衢宁隧参）⑶四设衢宁指联浙江、号⑷《铁路混凝土工程施工技术指南》铁建设号⑸《铁路混凝土工程施工质量验收标准》（）⑹《铁路隧道工程施工技术指南》（）⑺《铁路隧道工程施工质量验收标准》（）编制原则1遵循专业化队伍施工和综合管理相结合的原则，充分发挥专业人员和专用设备的优势，采用综合管理，合理调配，科学安排各项施工程序，组织连续、均衡、紧凑有序地施工。⑵遵循设计文件的要求，严格按设计、规范组织施工。⑶文明施工，保护环境。编制范围本施工方案适应于衢宁铁路浙江段先建标松阳隧道水沟电缆槽施工。二、工程概况松阳隧道双侧皆为单沟单槽，电力电缆与通信、信号电缆分槽设置。隧道进口段，为加大排水能力，将水沟底部加宽至，参照“衢宁新苏段施（隧）”其余段水沟参照“衢宁隧参”图纸。三、劳动力组织、设备及工器具根据本工序的施工特点，结合各工种的技术水平及质量要求，一个工作面施工作业人员如下表表水沟电缆槽施工劳力安排表序号名称人数主要施工任务现场负责人现场安全质量全面负责技术负责人现场技术指导钢筋工钢筋绑扎混凝土工模板安装、混凝土灌筑、拆模等一个水沟电缆槽工作面需要的主要机械设备配置表见表表主要机械、设备表序号名称规格型号数量钢筋切割机钢筋调直机砼运输车3车手持电钻钢模板组合钢模米套振动棒风镐电焊机四、施工方法水沟电缆槽施工采用组合钢模单侧施工，每次浇筑长度为米环向施工缝设置中埋式橡胶止水条。水沟电缆槽砼浇筑一次成型，不留纵向施工缝。电缆槽盖板、排水沟盖板采用定型模板集中预制。五、施工步骤测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。测量员根据设计图和施工技术交底要求，单侧每放样组（含个点）定位点，其中个点放样至二衬边墙上，为水沟电缆槽顶面标高点；另外个放样至仰拱填充面上，为水沟电缆槽最外侧侧壁水平位置点，施工中要求隧中到沟槽身外侧净空比设计放大厘米。每隔等间距放样一个中心点，用于检查侧壁模板位置。采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员，领工员及班组长。其具体尺寸如下图所示：检查接地钢筋接地端子及标识隧道电缆沟槽四电接口工程较为复杂，稍有疏漏会造成综合接地的漏设以及百米断开位置设置错误。在施工前首先对四电接口及相关预埋部件位置进行标识，避免漏埋，误埋。在有接地钢筋和端子位置，先焊接钢筋及端子，确保综合接地钢筋焊接质量。钢筋绑扎完成后对接地里程，百米断开，接地电阻值进行检查检测并进行综合接地系统检测，合格后方可进入下道工序施工。凿毛两侧二衬矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，从而保证施工质量。因此在电缆槽施工前，采用风镐或短钎将矮边墙与既有混凝土结合面凿毛。凿毛采取整体凿毛，凿毛至露出新鲜的混凝土为止。为0盘1了加强局部连接，局部电缆槽壁较薄的部位，根据测量放线，可采取在突变断面位置插植小直径钢筋，加强联结。基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水洗干净，清除积存水。V图水沟电缆槽施工尺寸及配筋图钢筋绑扎水沟电缆槽仅在靠水沟电缆槽体最外侧侧壁（靠近隧中一侧）配有钢筋，钢筋为单层，竖向主筋为（P钢筋，间距，上下端设为弯钩状。纵向分布筋为（P钢筋间距，钢筋保护层不小于。由于钢筋为单层钢筋，不易定位和固定，需在填充砼面上钻眼插定位筋，以保证已绑扎钢筋在施工过程中的稳定...
