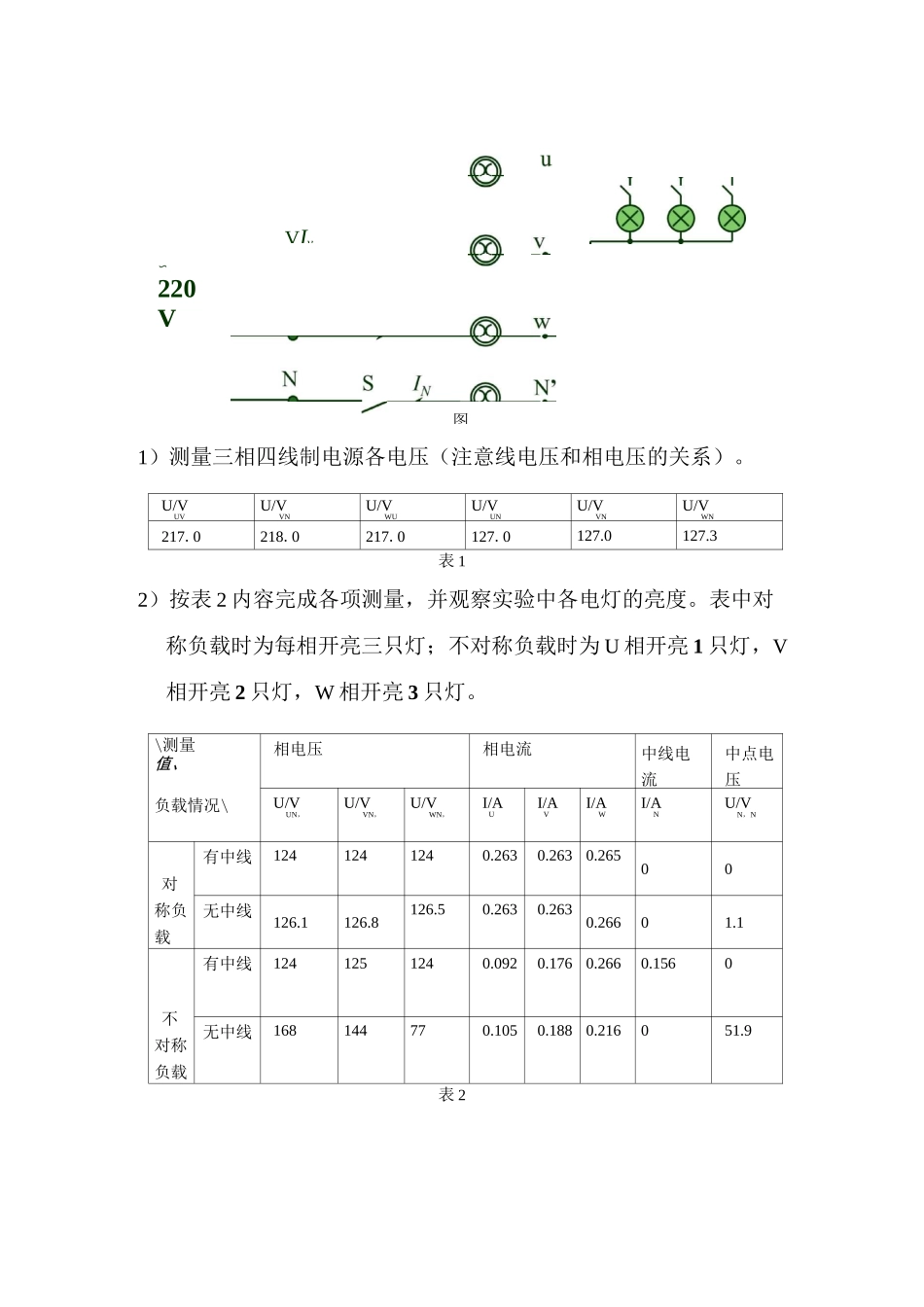

三相交流电路电压实验报告一、实验目的1.学习三相交流电路中三相负载的连接。2.了解三相四线制中线的作用。3.掌握三相电路功率的测量方法。二、主要仪器设备1.实验电路板2.三相交流电源（220V）3.交流电压表或万用表4.交流电流表5.功率表6.单掷刀开关7.电流插头、插座三、实验内容1.三相负载星形联结按图1接线，图中每相负载采用三只白炽灯，电源线电压为220V。VIv〜220V1）测量三相四线制电源各电压（注意线电压和相电压的关系）。U/VUVU/VVNU/VWUU/VUNU/VVNU/VWN217.0218.0217.0127.0127.0127.3表12）按表2内容完成各项测量，并观察实验中各电灯的亮度。表中对称负载时为每相开亮三只灯；不对称负载时为U相开亮1只灯，V相开亮2只灯，W相开亮3只灯。\测量值、负载情况\相电压相电流中线电流中点电压U/VUN，U/VVN，U/VWN，I/AUI/AVI/AWI/ANU/VN，N对称负载有中线1241241240.2630.2630.26500无中线126.1126.8126.50.2630.2630.26601.1不对称负载有中线1241251240.0920.1760.2660.1560无中线168144770.1050.1880.216051.9表2图T>01-不对称负载时盏盏盏1232.三相负载三角形联结按图2接线。测量功率时可用一只功率表借助电流插头和插座实现一表两用，具体接法见图3所示。接好实验电路后，按表3内容完成各项测量，并观察实验中电灯的亮度。表3中对称负载和不对称负载的开灯要求与表2中相同。三相负载三角形联结记录数据\测^值负载\线电流（A）相电流（A）负载电压（V）功率（W）IUIVIWIUVIVWIWUUUVUVWUWUP1P2对称负载0.5860.5820.5860.3390.3390.344211211211106.5107.2不对称负载0.4140.3010.4930.1180.2270.34521521321284.7060.45表3问w四、实验总结1.根据实验数据，总结对称负载星形联结时相电压和线电压之间的数值关系，以及三角形联结时相电流和线电流之间的数值关系。(1).星形连结：根据表1,可得：星形联结情况下，不接负载时，各路之间的线电压和各分电源的相电压都分别相同，即uuv=UVW=UWU=(217+217+218)/3=217V；UUN=UVN=UWN=127V(本次实验中这三个电压为手动调节所得)。可以计算：217/127=1.7244心厂，即：线电压为相电压的「倍，与理论相符。根据表2,可得：星形联结情况下，接对称负载时，线电压不变，仍为表1中的数据；而相电压在有中线都为124V，在无中线时分别为126.1V、126.8V、126.5V，因此可认为它们是相同的。由此，得到的结论与上文相同，即：有中线时，219/124=1.7661^.-，线电压为相电压的，•-倍；无中线时，(125+125+123)/3=124.3，219/124.3=1.7619心厂，线电压为相电压的「倍。综上所述，在对称负载星形联结时，不论是否接上负载(这里指全部接上或全部不接)、是否有中线，线电压都为相电压的「倍。(2).三角形联接：根据表3,可得：三角形联结情况下，接对称负载时，线电流为：(0.586+0.582+0.586)/3=0.585,相电流为(0.339+0.339+0.344)/3=0.341,因此，0.585/0.341=1.716心厂，综上所述，在对称负载三角形结时，线电流都为相电流的「倍。2.根据表3-2的数据，按比例画出不对称负载星形联结三相四线制(有中线)的电流向量图，并说明中线的作用。不对称负载星形联结三相四线制（有中线）电流向量图如图所示，根据IU+IV+IW=IN,且根据对称关系三个相电流之间的夹角各为120o因而根据几何关系画出IN。可见IN在数值的大小上和三个相电流并不成线性关系，而在角度（相位）上也没有直观的规律。这是因为IN是由三个互成120°的相电流合成的电流，是矢量的，与直流电路的电流有很多不同性质，因而要讲大小与方向结合计算才有意义。中线的作用：由图可知，在不对称负载星形联结（有中线）电路中，中线电流不为0，因而如若去掉中线必会改变电路中电流的流向。导致各相负载电压不同（即表2中不对称且无中线的情况），这吋部分负载可能会由于电流过大而烧毁。因此中线起到了电路中作为各相电流的回路的作用，能够保证各相负载两端的电压相同（据表2也可看出）。就能够保证负载正常运行，不致损坏。因此中线在星形联结中是至关重要的，因而在通常的生产生活中的星形联结三相电路都是有中线的。3.根据表3-3的电压、电流数据计算对称、不对称负载三角形联结时的三相总功率，并与两瓦...
