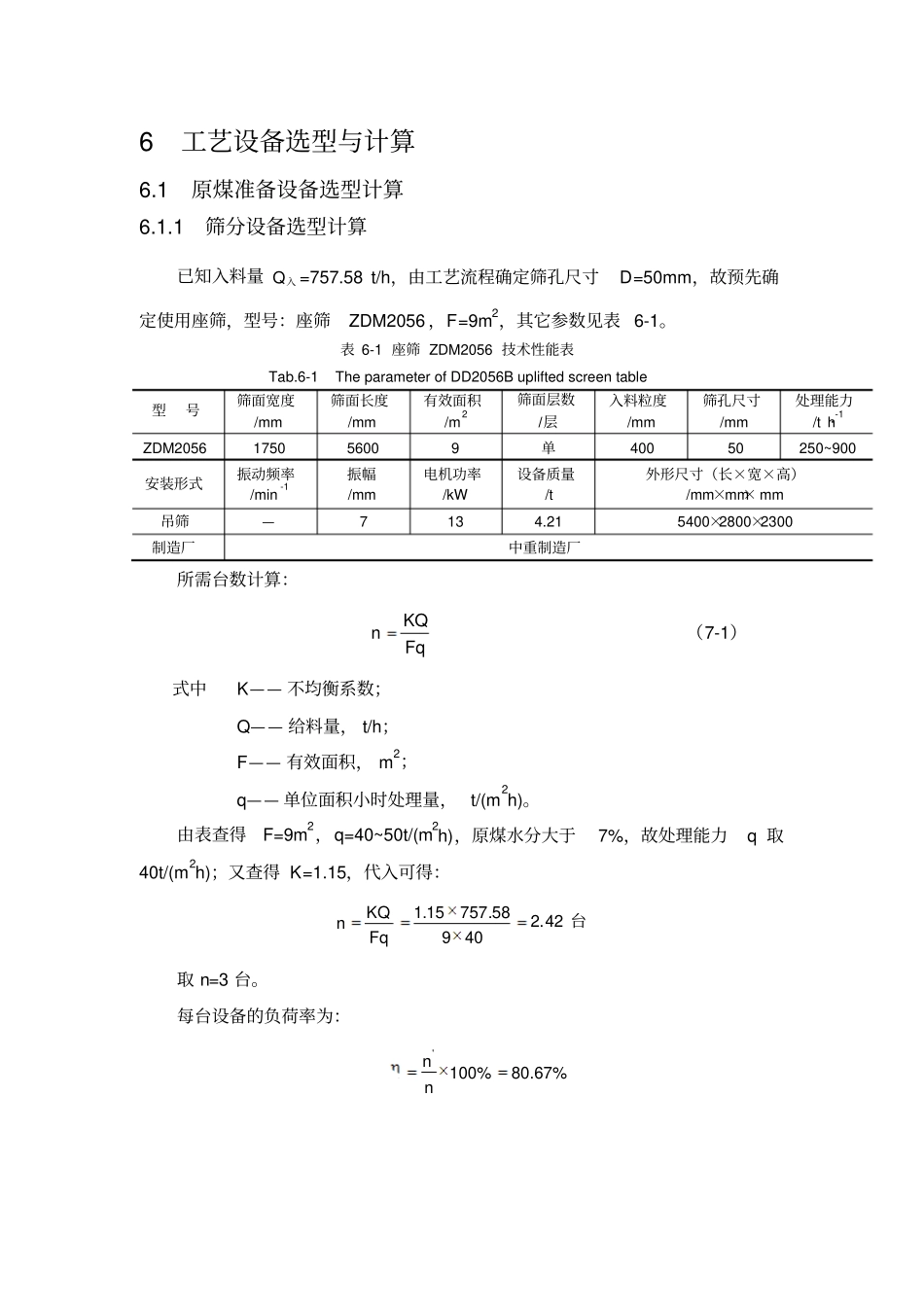

6工艺设备选型与计算6.1原煤准备设备选型计算6.1.1筛分设备选型计算已知入料量入Q=757.58t/h，由工艺流程确定筛孔尺寸D=50mm，故预先确定使用座筛，型号：座筛ZDM2056，F=9m2，其它参数见表6-1。表6-1座筛ZDM2056技术性能表Tab.6-1TheparameterofDD2056Bupliftedscreentable型号筛面宽度/mm筛面长度/mm有效面积/m2筛面层数/层入料粒度/mm筛孔尺寸/mm处理能力/t·h-1ZDM2056175056009单40050250~900安装形式振动频率/min-1振幅/mm电机功率/kW设备质量/t外形尺寸（长×宽×高）/mm×mm×mm吊筛—7134.215400×2800×2300制造厂中重制造厂所需台数计算：FqKQn（7-1）式中K——不均衡系数；Q——给料量，t/h；F——有效面积，m2；q——单位面积小时处理量，t/(m2h)。由表查得F=9m2，q=40~50t/(m2h)，原煤水分大于7%，故处理能力q取40t/(m2h)；又查得K=1.15，代入可得：台42.240958.75715.1FqKQn取n=3台。每台设备的负荷率为：'100%80.67%nn6.1.2破碎设备选型计算破碎设备的选型与计算一般用单台设备的处理能力，所需设备台数按下式计算：eQkQn（7-11）式中：n——所需破碎机台数，台；Q——入料量，t/h；k——不均衡系数；Qe——破碎机单台处理量，/th-1。破碎机入料口必须设置除铁器。根据文献，查出四齿辊破碎机的技术参数，见表6-2。表6-2四齿辊破碎机的技术参数表Tab.6-2TableoftheclassificationCrusher,stechnicalparameter型号进料/mm出料/mm处理量/t·h-1转速/r·min-1功率/kW质量/t长×宽×高/mm×mm×mm4PGC-310/280×80030050180—556.82680×2660×1300制造厂唐山取Qe=180t/h，k=1.25，Q=124.32t/h。所以所需破碎机的台数：台86.018032.12425.1eQkQn，取n=1。每台设备的负荷率为：'100%86.33%nn6.1.3预先脱泥设备选型与计算根据《中国选矿设备手册》，查DZS型大型直线振动筛技术性能及参数（鞍矿），可知DZSQ3080型号的振动筛处理量为350t/h。已知3Q=757.58t/h，k=1.15。取eQ=350t/（h·台）所以确定所需台数根据公式算出选用台数。eQKQn式中：n—所需弧形筛台数，台；k—不均衡系数；Q—入料量，t/h；eQ—筛分设备单台处理量，t/(h·台)。根据《中国选矿设备手册》，查出直线振动筛的技术参数，见表6-3。表6-3直线振动筛的技术参数表Tab.6-3Tableoftheline-screen,stechnicalparameter型号筛面宽度/mm筛面长度/mm有效面积/m2筛面层数/层入料粒度/mm筛孔尺寸/mm处理能力/t·h-1DZSQ3080400600241≤3000.5350安装形式振动频率/min-1振幅/mm电机功率/kW设备质量/t外形尺寸（长×宽×高）/mm×mm×mm—970114430.48250×3790×2700制造厂鞍矿所需台数31.15757.582.49350eKQnQ，取3台。每台设备的负荷率为：'100%83.16%nn6.2分选设备选型计算6.2.1主选设备选型计算跳汰机台数的确定通常用单位面积负荷定额计算法。(1)计算所需跳汰机面积qkQF(7-2)式中：F—所需跳汰机的面积，m2；k—物料不均衡系数；Q—入料量，t/h；q—单位面积负荷定额，t/(m2·h)。表6-4跳汰机处理能力Tab.6-4TheabilityofJigprocessing作业条件单位宽度处理能力/t·m-1·h-1单位面积处理能力/t·m-2·h-1空气脉动跳汰机不分级入选80~10013~18块煤分级90~11015~20末煤分级50~7010~14再选50~7010~14动筛跳汰机排矸80~11040~70由表6-4查出单位面积处理能力q=13~18t/(m2·h)，取q=18t/(m2·h)，k=1.15，Q=725.76t/h，所以跳汰机面积233.461876.72515.1mqkQF。(2)跳汰机所需台数'FFn(7-3)式中：F—所需跳汰机的面积，m2；n—跳汰机台数，台；F—所选择跳汰机的有效面积，m2。根据《中国选矿设备手册》，查出跳汰机的技术参数，见表6-5。表6-5跳汰机的技术参数表Tab.6-5TableoftheJig’stechnicalparameter型号入料粒度/mm处理能力/t·h-1跳汰室宽/mm有效面积/m2空气压力/kPa容水量/m3设备质量/tLTGV-270.5~50360~410—27311100~1250123.3跳汰次数/min-1跳汰振幅/mm风阀功率/kW排矸功率/kW筛孔直径/mm长×宽×高/mm×mm×mm矸石段中煤段30———191610550×6360×10730制造厂中重所以跳汰机的台数73.12733.46'FFn，取2台。每台设备的负荷率为：'100%83.16%nn6.3选后产品脱水设备选型计算6.3.1双层筛选型计算已知Q...
