常用刀具材料分类特点及应用VIP免费

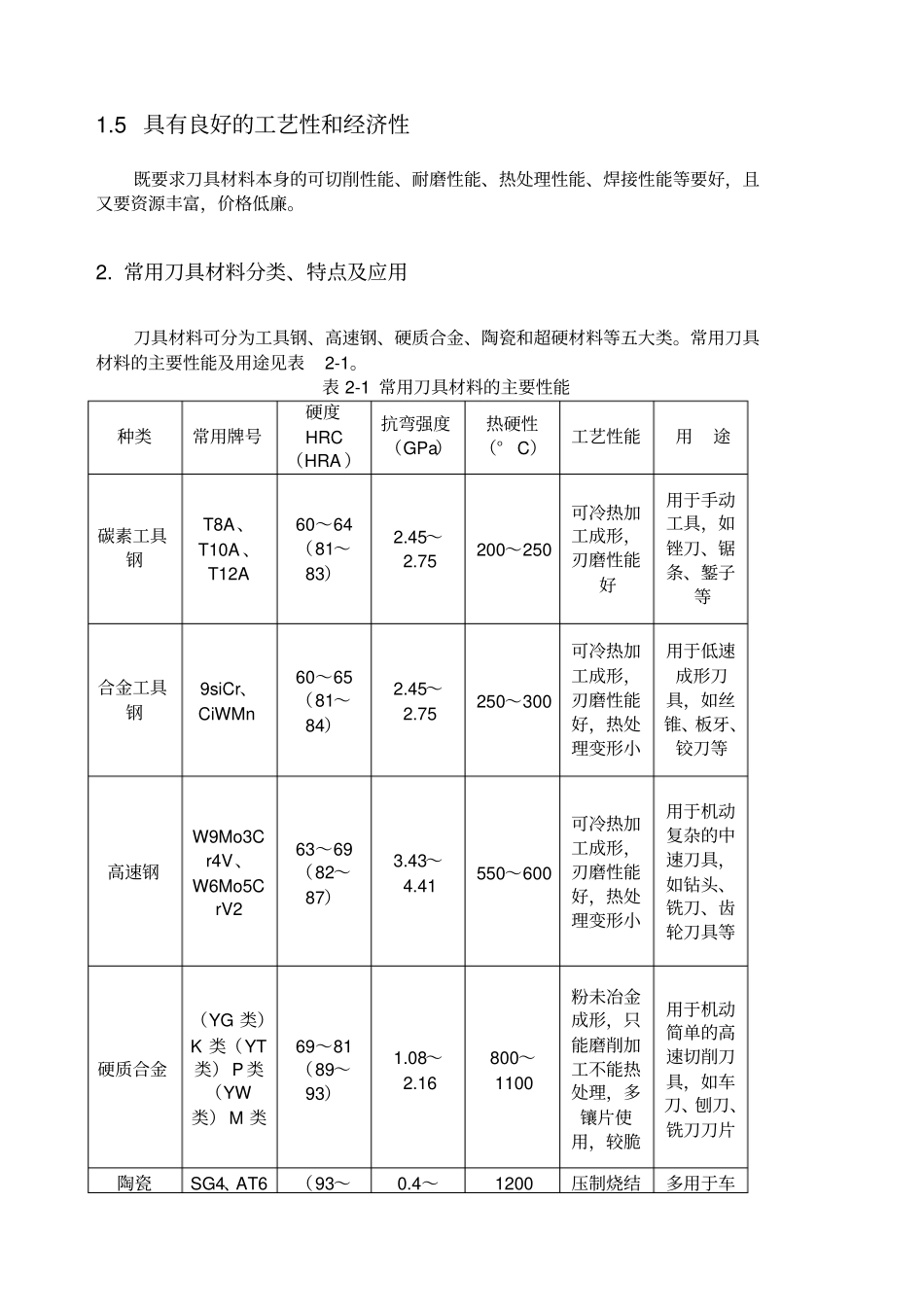

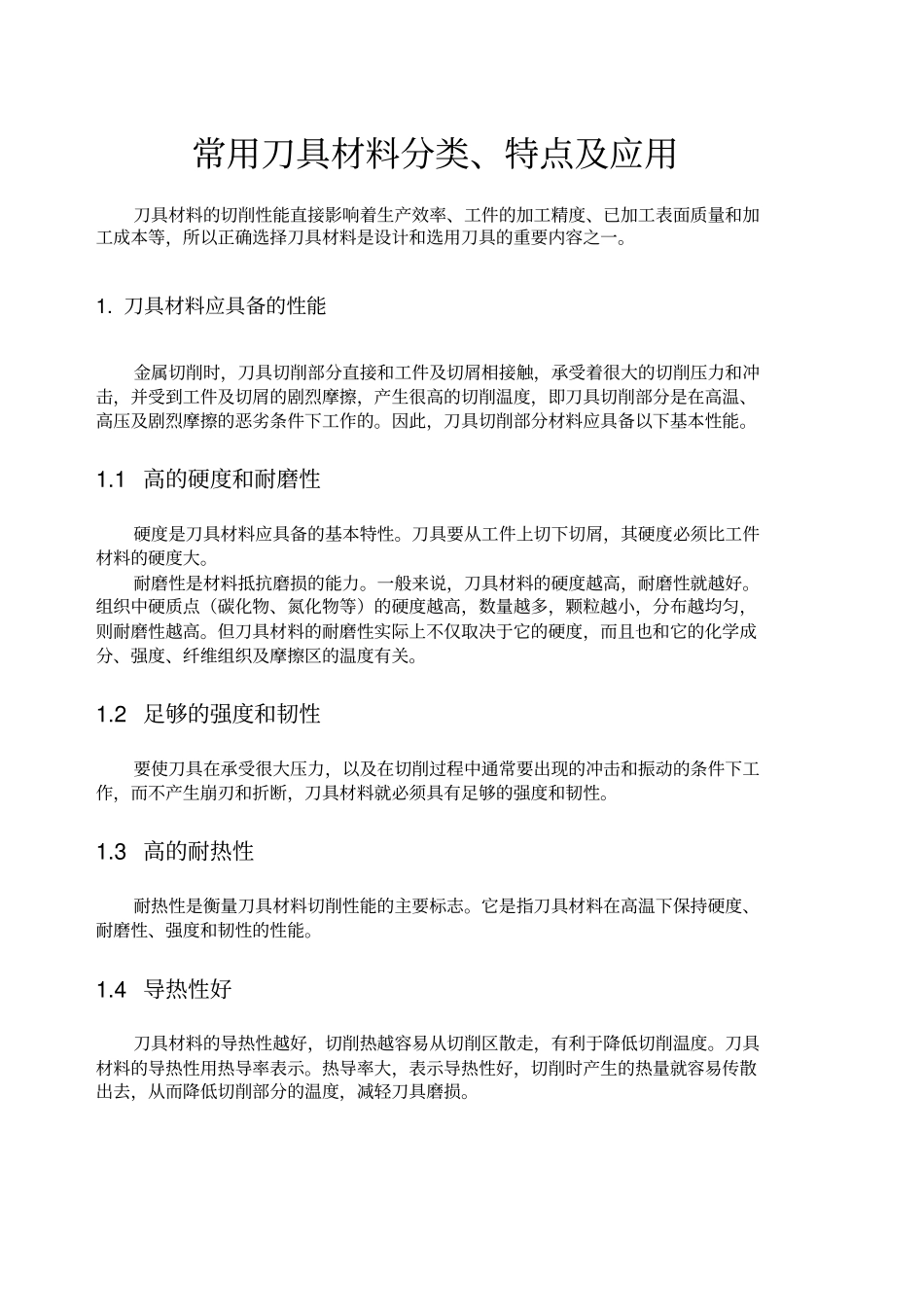

常用刀具材料分类、特点及应用刀具材料的切削性能直接影响着生产效率、工件的加工精度、已加工表面质量和加工成本等，所以正确选择刀具材料是设计和选用刀具的重要内容之一。1.刀具材料应具备的性能金属切削时，刀具切削部分直接和工件及切屑相接触，承受着很大的切削压力和冲击，并受到工件及切屑的剧烈摩擦，产生很高的切削温度，即刀具切削部分是在高温、高压及剧烈摩擦的恶劣条件下工作的。因此，刀具切削部分材料应具备以下基本性能。1.1高的硬度和耐磨性硬度是刀具材料应具备的基本特性。刀具要从工件上切下切屑，其硬度必须比工件材料的硬度大。耐磨性是材料抵抗磨损的能力。一般来说，刀具材料的硬度越高，耐磨性就越好。组织中硬质点（碳化物、氮化物等）的硬度越高，数量越多，颗粒越小，分布越均匀，则耐磨性越高。但刀具材料的耐磨性实际上不仅取决于它的硬度，而且也和它的化学成分、强度、纤维组织及摩擦区的温度有关。1.2足够的强度和韧性要使刀具在承受很大压力，以及在切削过程中通常要出现的冲击和振动的条件下工作，而不产生崩刃和折断，刀具材料就必须具有足够的强度和韧性。1.3高的耐热性耐热性是衡量刀具材料切削性能的主要标志。它是指刀具材料在高温下保持硬度、耐磨性、强度和韧性的性能。1.4导热性好刀具材料的导热性越好，切削热越容易从切削区散走，有利于降低切削温度。刀具材料的导热性用热导率表示。热导率大，表示导热性好，切削时产生的热量就容易传散出去，从而降低切削部分的温度，减轻刀具磨损。1.5具有良好的工艺性和经济性既要求刀具材料本身的可切削性能、耐磨性能、热处理性能、焊接性能等要好，且又要资源丰富，价格低廉。2.常用刀具材料分类、特点及应用刀具材料可分为工具钢、高速钢、硬质合金、陶瓷和超硬材料等五大类。常用刀具材料的主要性能及用途见表2-1。表2-1常用刀具材料的主要性能种类常用牌号硬度HRC（HRA）抗弯强度（GPa）热硬性（°C）工艺性能用途碳素工具钢T8A、T10A、T12A60～64（81～83）2.45～2.75200～250可冷热加工成形，刃磨性能好用于手动工具，如锉刀、锯条、錾子等合金工具钢9siCr、CiWMn60～65（81～84）2.45～2.75250～300可冷热加工成形，刃磨性能好，热处理变形小用于低速成形刀具，如丝锥、板牙、铰刀等高速钢W9Mo3Cr4V、W6Mo5CrV263～69（82～87）3.43～4.41550～600可冷热加工成形，刃磨性能好，热处理变形小用于机动复杂的中速刀具，如钻头、铣刀、齿轮刀具等硬质合金（YG类）K类（YT类）P类（YW类）M类69～81（89～93）1.08～2.16800～1100粉未冶金成形，只能磨削加工不能热处理，多镶片使用，较脆用于机动简单的高速切削刀具，如车刀、刨刀、铣刀刀片陶瓷SG4、AT6（93～0.4～1200压制烧结多用于车94）1500～2100HV1.115成形，只能磨削加工，不需热处理，脆性略大于硬质合金刀，适宜精加工连续切削立方碳化硼（CBN）FD、LBN-Y7300～7400HV0.57～0.811200～1500高温高压烧结成形，硬度高于陶瓷，极脆，可用金刚石砂轮磨削，不需热处理用于加工高硬度、高强度材料（特别是铁族材料）人造金刚石10000HV0.42～1.0700～800硬度高于CBN，极脆用于有色金属的高精度、低粗糙度切削，也用于非金属精密加工，不切削铁族金属2.1高速钢2.1.1普通高速钢普通高速钢指用来加工一般工程材料的高速钢，常用的牌号有：（1）W18Cr4V（简称W18）。属钨系高速钢，具有较好的切削性能，是我国最常用的一种高速钢。（2）W6Mo5Cr4V2（简称M2）。属钼系高速钢，碳化物分布均匀性、韧性和高温塑性均超过W18Cr4V，但其磨削性能较差。（3）W9Mo3Cr4V（简称W9）。是一种含钨量较多，含钼量较少的钨钼系高速钢。其碳化物不均匀性介于W18和M2之间，但抗弯强度和冲击韧度高于M2。具有较好的硬度和韧性，其热塑性也很好。普通高速钢常见用途见图2-1。图2-1普通高速钢常见用途2.1.2高性能高速钢高性能高速钢是在普通高速钢的基础上，用调整其基本化学成分和添加一些其它合金元素（如钒、钴、铅、硅、铌等）的办法，着重提高其耐热性和耐磨性而衍生出来的。它主要用来加工不锈钢、耐热钢、高温合金和超高强度钢等难加工材料。2.2硬质合金...
