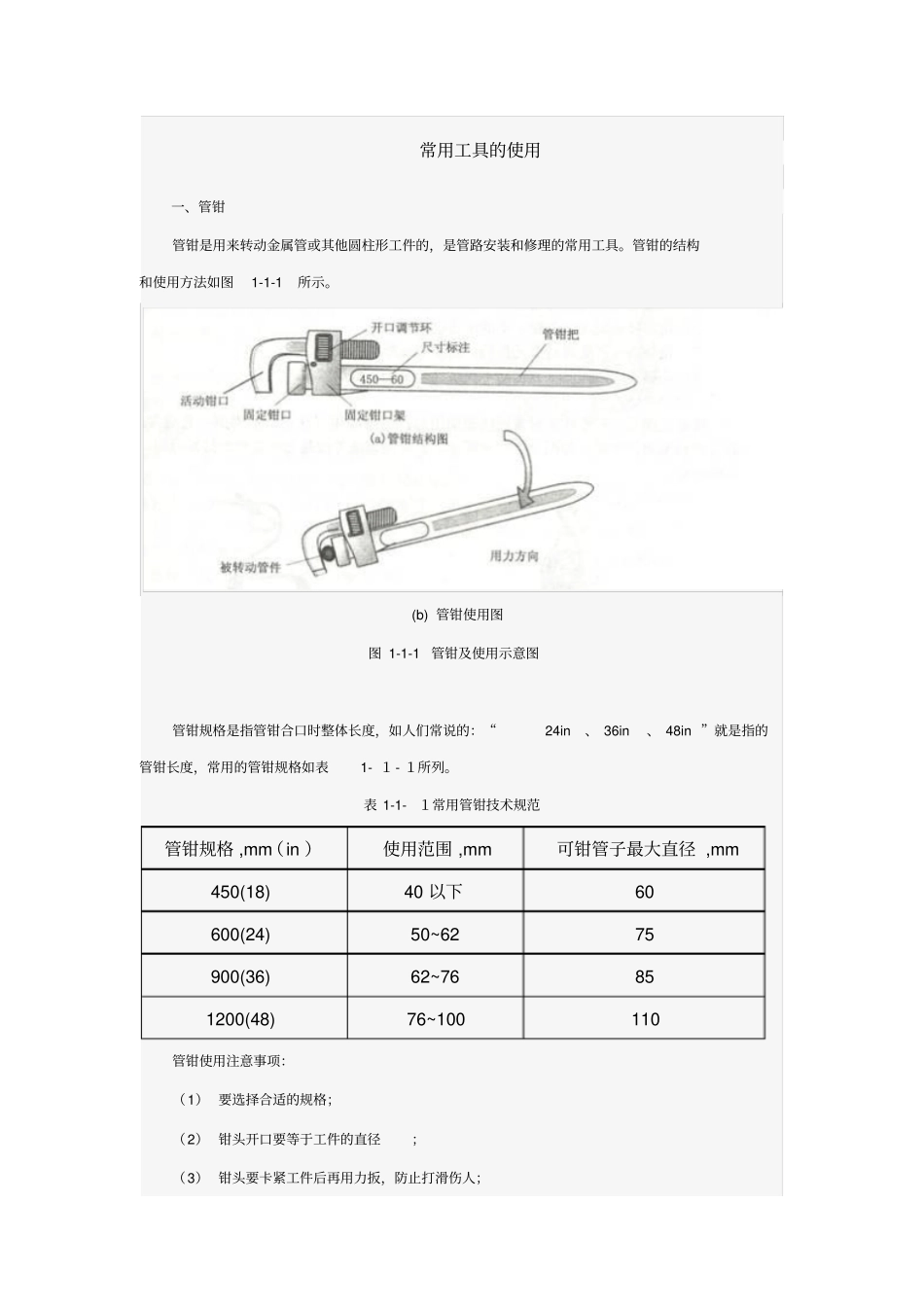

常用工具的使用一、管钳管钳是用来转动金属管或其他圆柱形工件的，是管路安装和修理的常用工具。管钳的结构和使用方法如图1-1-1所示。(b)管钳使用图图1-1-1管钳及使用示意图管钳规格是指管钳合口时整体长度，如人们常说的：“24in、36in、48in”就是指的管钳长度，常用的管钳规格如表1-１-１所列。表1-1-１常用管钳技术规范管钳规格,mm（in）使用范围,mm可钳管子最大直径,mm450(18)40以下60600(24)50~6275900(36)62~76851200(48)76~100110管钳使用注意事项：（1）要选择合适的规格；（2）钳头开口要等于工件的直径；（3）钳头要卡紧工件后再用力扳，防止打滑伤人；（4）用加力杆时长度要适当，不能用力过猛或超过管钳允许强度；（5）管钳牙和调节环要保持清洁。二、扳手板手主要用来紧固和拆卸零部件，通常有四种类型，即梅花扳手、套筒扳手、活动扳手和呆型扳手等。1．梅花扳手梅花扳手的扳头是一个封闭的梅花形，如图1-1-2所示。当螺母和螺栓头的周围空间狭小，不能容纳普通扳手时，就采用这种扳手。梅花扳手常用的规格有：14～17mm、17～19mm、22～24mm、24～27mm、30～32mm等。图1-1-2梅花扳手示意图梅花扳手可以在扳手转角小于60°的情况下，一次一次地扭动螺母。使用权用时一定要选配好规格，使用权被扭螺母和梅花扳手的规格尺寸相符，不能松动打滑，否则会将梅花菱角啃坏。使用扳手时不能用加力杆，不能用手锤敲打扳手柄，扳手头的梅花沟槽内不能有污垢。2．套筒扳手当螺母或螺栓头的空间位置有限，用普通扳手不能工作时，就需采用套筒扳手，如图1-1-3所示。图1-1-3套筒扳手组成图使用套筒扳手的方法是：（1）根据被扭件选规格，将扳手头套在被扭件上；（2）根据被扭件所在位置大小选择合适的手柄；（3）扭动前必须把手柄接头安装稳定才能用力，防止打滑脱落伤人；（4）扭动手柄时用力要平稳，用力方向与补扭件的中心轴线垂直。3．活动扳手活动扳手又叫活络扳手，其开口宽度可以调节，能扳一定尺寸范围内的螺栓或螺母。活动扳手是用来紧固和拧松螺母的一种专用工具，如图1-1-4所示。图1-1-4活动扳手示意图活动扳手由头部和柄部组成，而头部则由活络扳唇、呆扳唇、扳口、蜗轮和轴销等构成。旋动蜗轮就可调节扳口的大小。常用的活动扳手有150mm、200mm、250mm、300mm四种规格，如表1-1-2所列。由于它的开口尺寸可以在规定范围内任意调节，所以特别适于在螺栓规格多的场合使用。使用时，应将扳唇紧压螺母的平面。扳动大螺母时，手应握在接近手柄尾处。扳动较小的螺母时，手应握在接近头部的位置。施力时手指可随时旋调蜗轮，收紧活络扳唇，以防打滑。表1-1-2常用活动扳手的规格长度,mm100150200250300350375450600开口最大宽度,mm141924303641465565活动扳手的使用注意事项如下：(1)活动扳手不可反用，以免损坏活动扳唇，也不可用钢管接长手柄来施加较大的力矩。(2)活动扳手不可当作撬棒或手锤使用。4．呆型扳手呆型扳手是一种固定尺寸的专用工具，如图1-1-5所示，呆型扳手主要是干专项工作用的，在扭矩较大时，可与手锤配合使用。图1-1-5呆型扳手示意图使用注意事项：在需要较大力量时，不能打滑、砸手、更不能用过大的手锤敲击。5．“F”型扳手“F”型扳手是采油工人在生产实践中“发明”出来的，如图1-1-6所示，是由钢筋棍直接焊接而成的，主要应用于闸门的开关操作，是非常简单好用的专用工具。其规格通常为前后力臂距150mm，力臂杆长100mm，总长是600~700mm。图1-1-6“F“型扳手及及使用示意图“F”型扳手使用时，应把两个力臂插入阀门手轮内，在确认卡好后，可用力开关操作，注意的是：在开压力较高的阀门时一定要按照如图1-1-6(b)所示进行操作，以防止丝杆打出伤人。三、手钢锯手钢锯是用来割锯金属管件等的，其结构和使用方法如图1-1-7所示。图1-1-7手钢锯及其使用示意图手钢锯由锯弓和锯条组成。按安装锯条的方式，它可分为可调式和固定式两种。固定式锯弓只能安装一种长度的锯条，可调式锯弓通过调整可安装多种长度的锯条。安装时锯条齿方向一定要正确。锯条的正确选用：锯条根据锯齿齿距的大小，分为细齿（1.1mn）、中齿（1.14mm）和粗齿（1.8m）三种，可根据所锯材...
