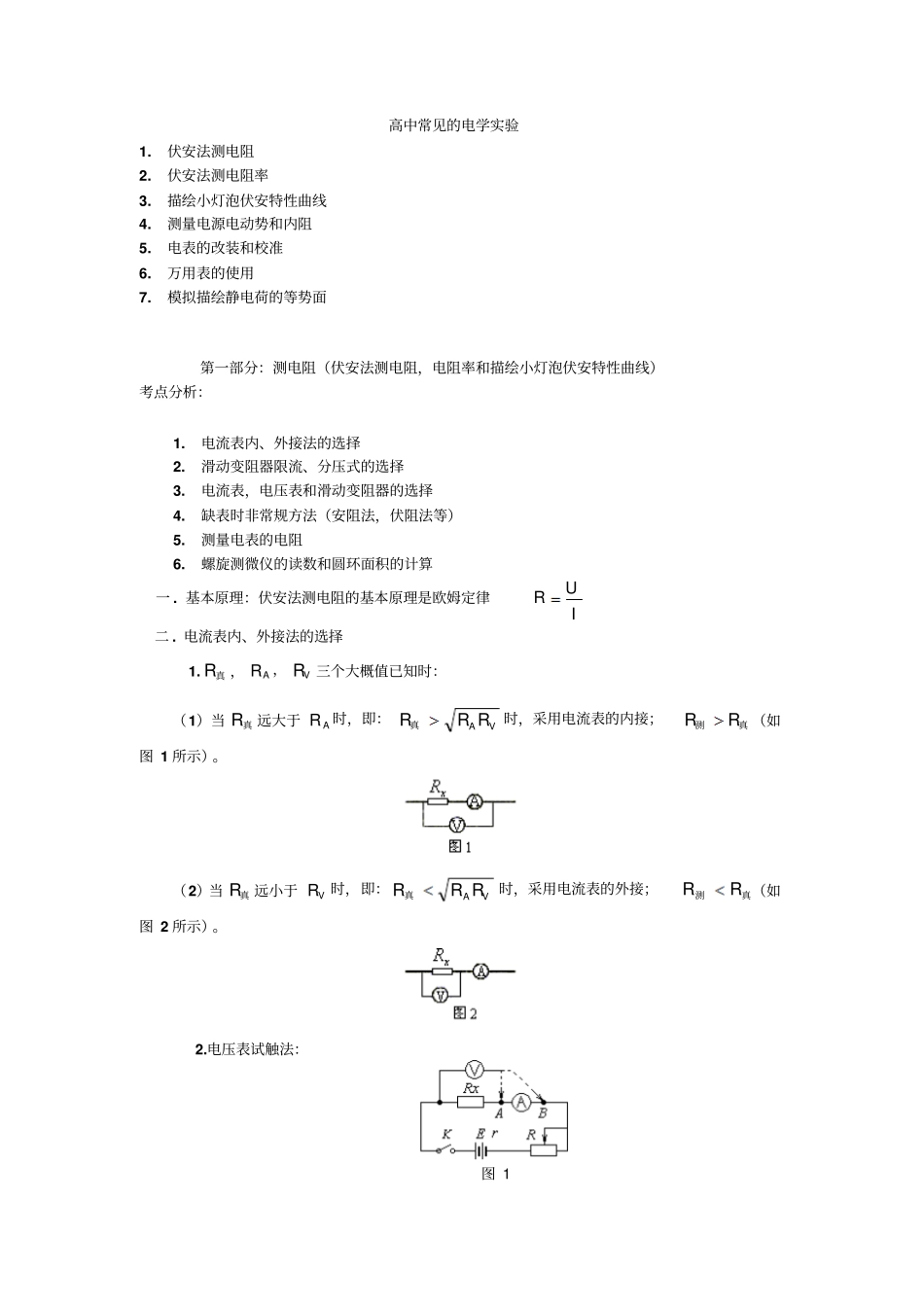

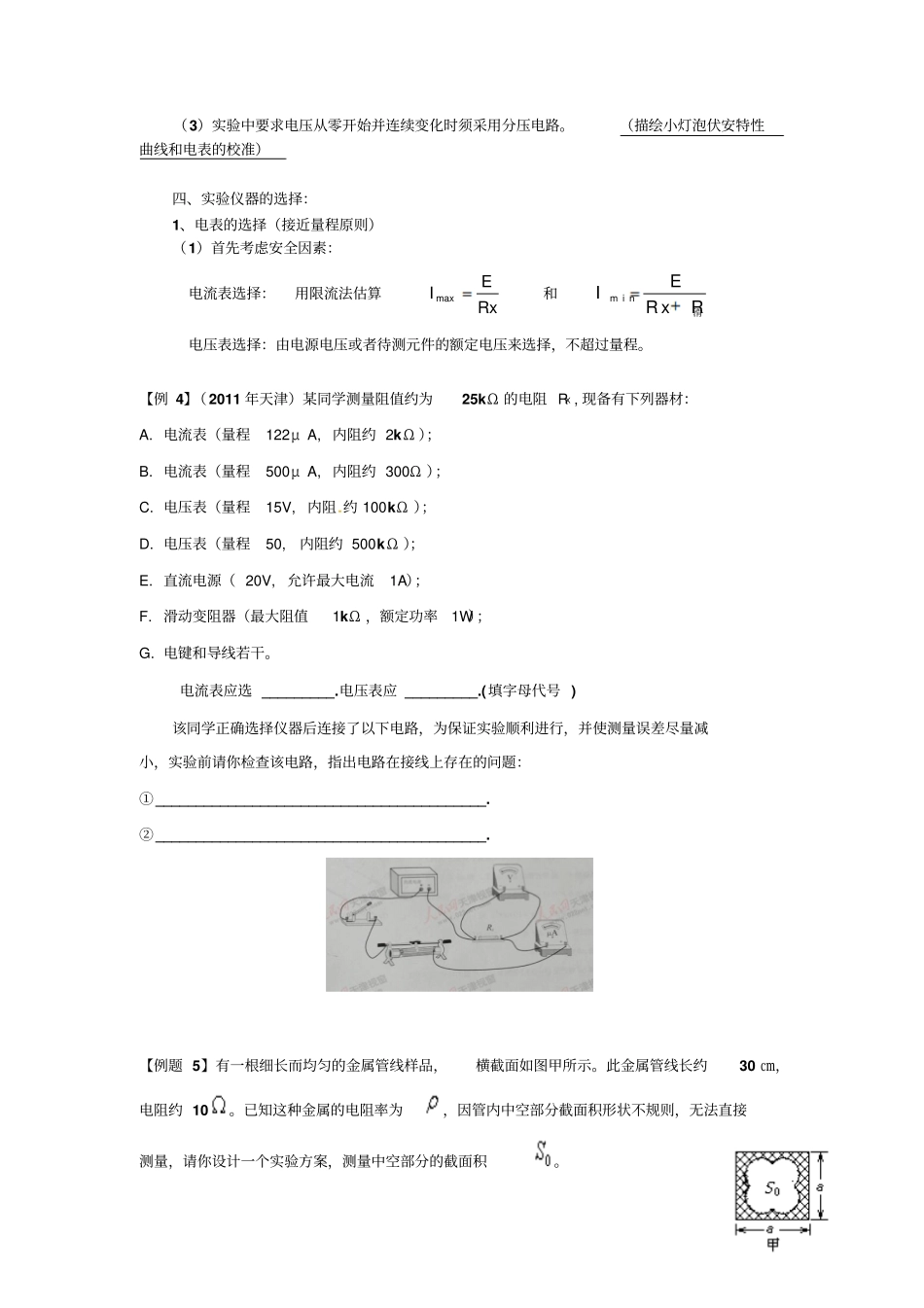

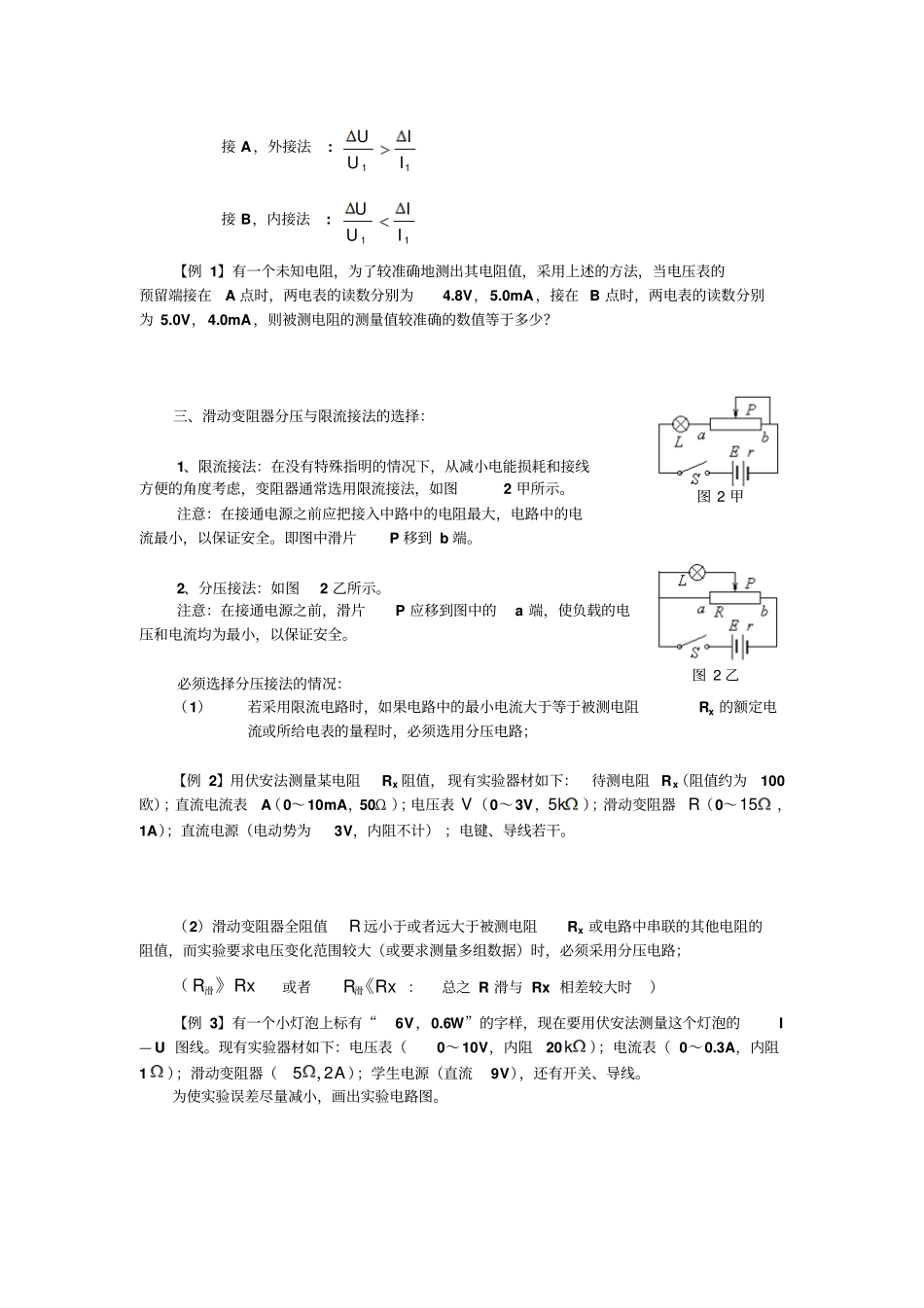

高中常见的电学实验1.伏安法测电阻2.伏安法测电阻率3.描绘小灯泡伏安特性曲线4.测量电源电动势和内阻5.电表的改装和校准6.万用表的使用7.模拟描绘静电荷的等势面第一部分：测电阻（伏安法测电阻，电阻率和描绘小灯泡伏安特性曲线）考点分析：1.电流表内、外接法的选择2.滑动变阻器限流、分压式的选择3.电流表，电压表和滑动变阻器的选择4.缺表时非常规方法（安阻法，伏阻法等）5.测量电表的电阻6.螺旋测微仪的读数和圆环面积的计算一.基本原理：伏安法测电阻的基本原理是欧姆定律RUI二.电流表内、外接法的选择1.真R，RA，VR三个大概值已知时：（1）当真R远大于RA时，即：VARRR真时，采用电流表的内接；真测RR（如图1所示）。（2）当真R远小于RV时，即：VARRR真时，采用电流表的外接；RR测真（如图2所示）。2.电压表试触法：图1接A，外接法:11IIUU接B，内接法:11IIUU【例1】有一个未知电阻，为了较准确地测出其电阻值，采用上述的方法，当电压表的预留端接在A点时，两电表的读数分别为4.8V，5.0mA，接在B点时，两电表的读数分别为5.0V，4.0mA，则被测电阻的测量值较准确的数值等于多少？三、滑动变阻器分压与限流接法的选择：1、限流接法：在没有特殊指明的情况下，从减小电能损耗和接线方便的角度考虑，变阻器通常选用限流接法，如图2甲所示。注意：在接通电源之前应把接入中路中的电阻最大，电路中的电流最小，以保证安全。即图中滑片P移到b端。2、分压接法：如图2乙所示。注意：在接通电源之前，滑片P应移到图中的a端，使负载的电压和电流均为最小，以保证安全。必须选择分压接法的情况：（1）若采用限流电路时，如果电路中的最小电流大于等于被测电阻Rx的额定电流或所给电表的量程时，必须选用分压电路；【例2】用伏安法测量某电阻Rx阻值，现有实验器材如下：待测电阻Rx（阻值约为100欧）；直流电流表A（0～10mA，50Ω）；电压表V（0～3V，k5）；滑动变阻器R（0～15，1A）；直流电源（电动势为3V，内阻不计）；电键、导线若干。（2）滑动变阻器全阻值R远小于或者远大于被测电阻Rx或电路中串联的其他电阻的阻值，而实验要求电压变化范围较大（或要求测量多组数据）时，必须采用分压电路；（xRR》滑或者xRR《滑：总之R滑与Rx相差较大时）【例3】有一个小灯泡上标有“6V，0.6W”的字样，现在要用伏安法测量这个灯泡的I—U图线。现有实验器材如下：电压表（0～10V，内阻20k）；电流表（0～0.3A，内阻1）；滑动变阻器（A25，）；学生电源（直流9V），还有开关、导线。为使实验误差尽量减小，画出实验电路图。图2甲图2乙（3）实验中要求电压从零开始并连续变化时须采用分压电路。（描绘小灯泡伏安特性曲线和电表的校准）四、实验仪器的选择：1、电表的选择（接近量程原则）（1）首先考虑安全因素：电流表选择：用限流法估算maxEIRx和minEIRxR滑电压表选择：由电源电压或者待测元件的额定电压来选择，不超过量程。【例4】（2011年天津）某同学测量阻值约为25kΩ的电阻RX,现备有下列器材：A.电流表（量程122μA,内阻约2kΩ）；B.电流表（量程500μA,内阻约300Ω）；C.电压表（量程15V,内阻约100kΩ）；D.电压表（量程50,内阻约500kΩ）；E.直流电源（20V,允许最大电流1A）；F.滑动变阻器（最大阻值1kΩ，额定功率1W）；G.电键和导线若干。电流表应选_________.电压表应_________.(填字母代号)该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①_________________________________________.②_________________________________________.【例题5】有一根细长而均匀的金属管线样品，横截面如图甲所示。此金属管线长约30㎝，电阻约10。已知这种金属的电阻率为，因管内中空部分截面积形状不规则，无法直接测量，请你设计一个实验方案，测量中空部分的截面积。现已提供有如下器材：毫米刻度尺、螺旋测微器、电压表V（3V,6K）、蓄电池E（6V,0.05）、开关一个，带夹子的导线若干：（1）上列器材中，还缺少电流表和滑动变阻器，现提供以下一些器材供选择，请选出合适的器材，电流表应为,滑动变阻器应选用（...
