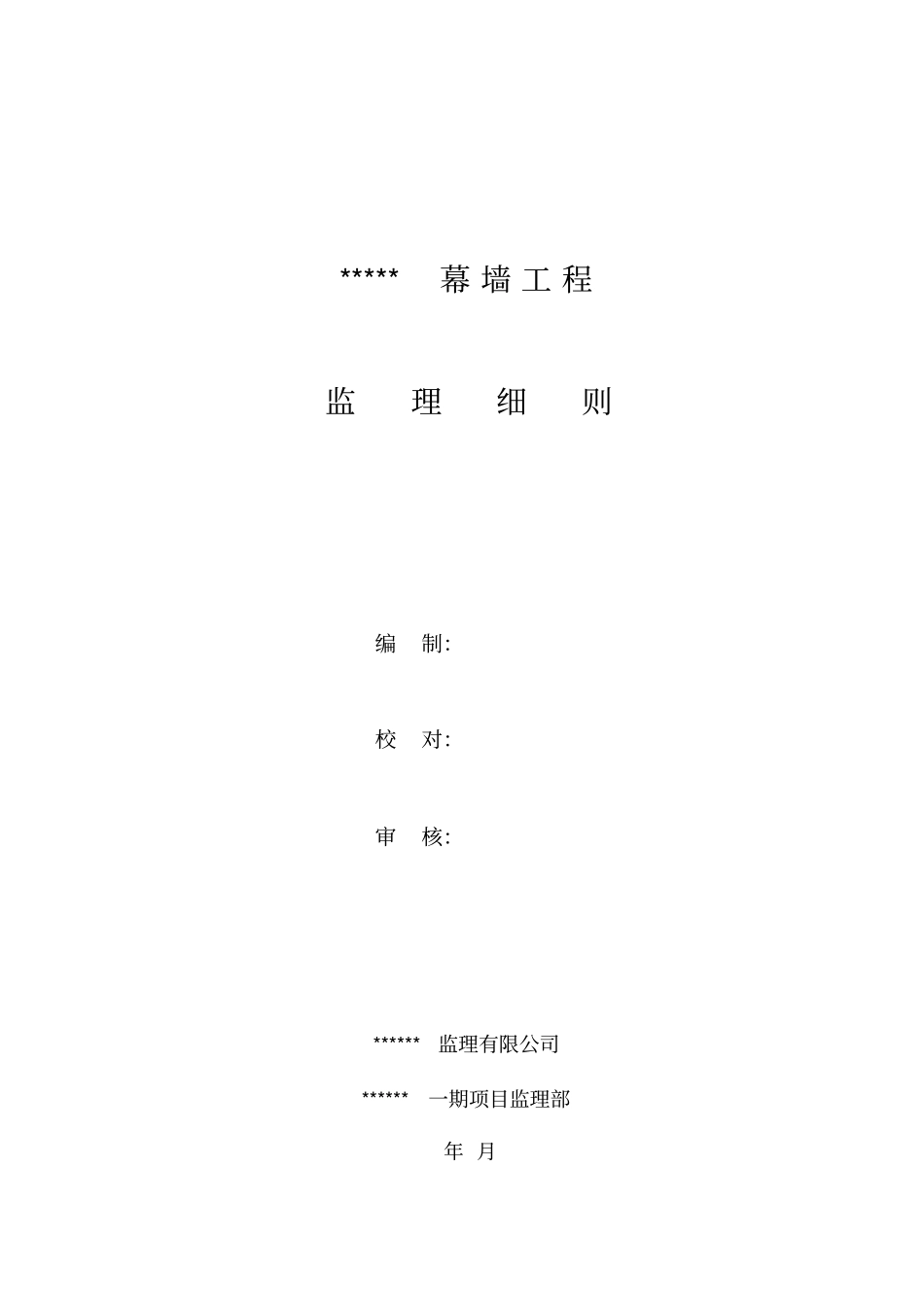

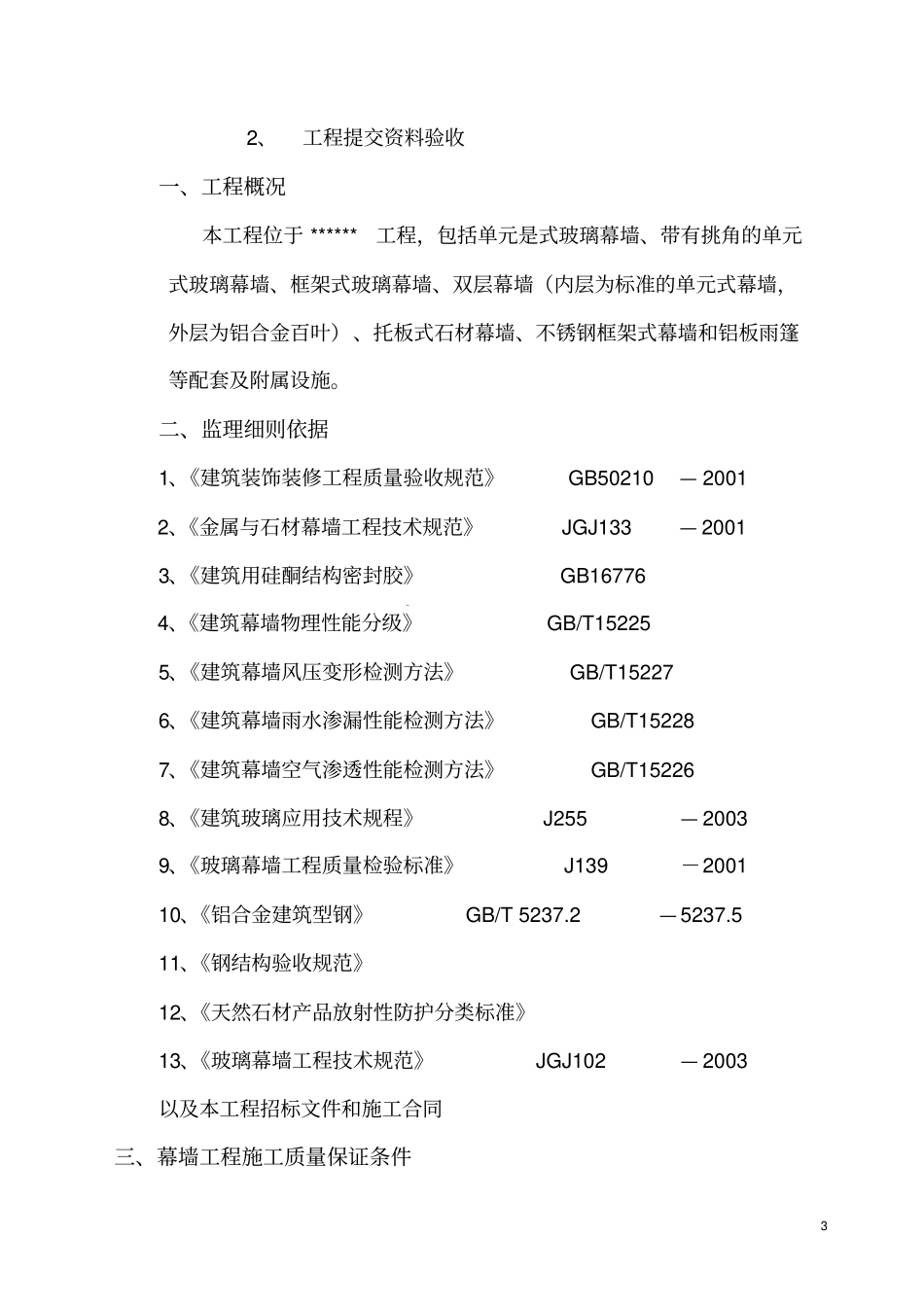

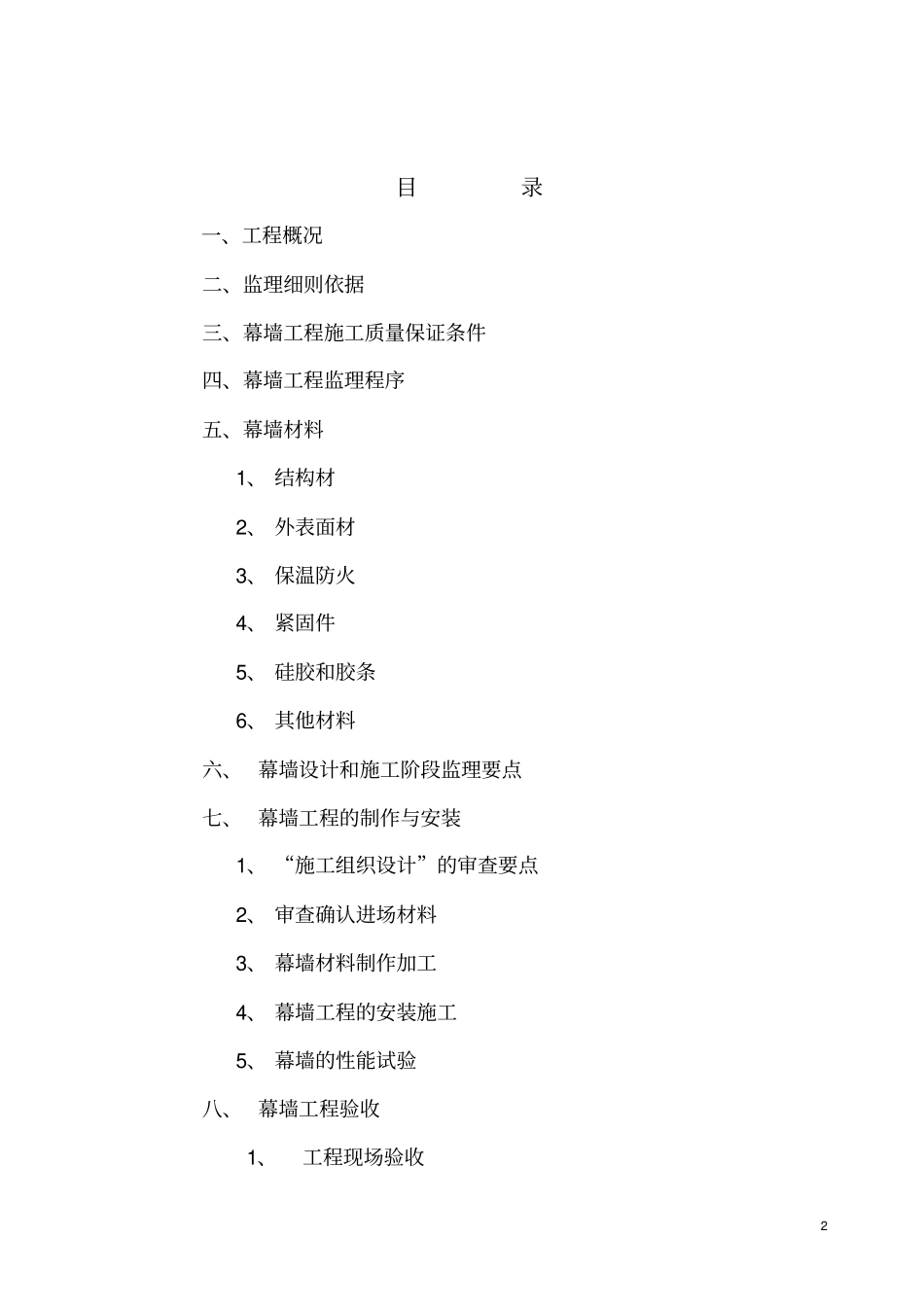

*****幕墙工程监理细则编制：校对：审核：******监理有限公司******一期项目监理部年月2目录一、工程概况二、监理细则依据三、幕墙工程施工质量保证条件四、幕墙工程监理程序五、幕墙材料1、结构材2、外表面材3、保温防火4、紧固件5、硅胶和胶条6、其他材料六、幕墙设计和施工阶段监理要点七、幕墙工程的制作与安装1、“施工组织设计”的审查要点2、审查确认进场材料3、幕墙材料制作加工4、幕墙工程的安装施工5、幕墙的性能试验八、幕墙工程验收1、工程现场验收32、工程提交资料验收一、工程概况本工程位于******工程，包括单元是式玻璃幕墙、带有挑角的单元式玻璃幕墙、框架式玻璃幕墙、双层幕墙（内层为标准的单元式幕墙，外层为铝合金百叶）、托板式石材幕墙、不锈钢框架式幕墙和铝板雨篷等配套及附属设施。二、监理细则依据1、《建筑装饰装修工程质量验收规范》GB50210—20012、《金属与石材幕墙工程技术规范》JGJ133—20013、《建筑用硅酮结构密封胶》GB167764、《建筑幕墙物理性能分级》GB/T152255、《建筑幕墙风压变形检测方法》GB/T152276、《建筑幕墙雨水渗漏性能检测方法》GB/T152287、《建筑幕墙空气渗透性能检测方法》GB/T152268、《建筑玻璃应用技术规程》J255—20039、《玻璃幕墙工程质量检验标准》J139－200110、《铝合金建筑型钢》GB/T5237.2—5237.511、《钢结构验收规范》12、《天然石材产品放射性防护分类标准》13、《玻璃幕墙工程技术规范》JGJ102—2003以及本工程招标文件和施工合同三、幕墙工程施工质量保证条件41、幕墙设计必须由相应资质的设计单位承担。设计应严格执行国家相关规范。2、幕墙工程所用材料：型材及不锈钢、石材、玻璃、粘结密封胶等均须有出厂合格证，并符合国家和行业标准。3、加工制作所使用的材料和配件、加工质量等均应符合国家和行业标准、技术规程。4、幕墙施工必须由相应资质的施工单位进行施工安装，安装工艺及质量应符合国家现行标准。幕墙工程的设计、材料、制作和安装施工及验收应符合《金属与石材幕墙工程技术规范》JGJ133—2001、《玻璃幕墙工程质量检验标准》JGJ/T139-2001、《建筑装饰装修工程质量验收规范》GB50210—2001的要求。四、幕墙工程监理程序不合格合格材料报验、工序施工施工单位填报《材料报验单》《工序报验单》附，材料出厂合格证、铝型材、石材、金属材料试验报告、结构胶与接触材料相容性、粘结力试验报告、夹胶玻璃的试验报告等，工序自检记录，检查试验结果等监理工程师签认《材料报验单》《工序报验单》施工单位提交《竣工报告》竣工图、技术管理资料工程质量初验工序返工整改处理原材料限期退场、下道工序5五、幕墙材料1、玻璃幕墙结构件①玻璃幕墙骨架选用品牌为亚洲铝业、兴发优质高精级铝型材，所有挤压铝型材采用6063级别或更高级别，T5及T6状态。所选用的铝材应适于涂漆。所有铝连接件应是6061T6级别。②铝板幕墙、石材幕墙骨架均采用优质结构钢Q235B，表面采用热镀锌防腐处理镀锌层厚度不小于70μm。③螺钉、螺铨、自攻钉等五金件的材质为奥氏体不锈钢产品。自钻自攻钉、射钉均作镀锌防腐处理。石材干挂件采用4mm铝矽镁合金材质。化学锚铨采用国优M12*140，膨胀螺铨采用M12*140不锈钢膨胀螺铨。2、铝板材均采用4mm铝塑板，氟碳喷涂为三涂二烤，涂层厚度不小于40um，其性能应符合现行国家标准《铝塑复合板》（GB/T17748）的规定。3、石材①幕墙石材主要选用MU130等级，不小于30厚优质花岗石板。②石材的弯曲强度不应小于8.0MPa，含水率应小于0.6%。③石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢挂件厚度不应小于3.0mm。④石材的强度，弯曲强度、耐磨性、耐酸性、体积密度、吸水率等主要性能试验应符合国家相应标准规定。工程交工验收6⑤石材辐射各项指标均应符合国家相关规定。4、玻璃①本工程采用南玻原片，安全玻璃还须符合AS2208第三章的规定。②钢化玻璃选用南玻均应经过二次热处理。③工程使用的夹胶玻璃选用南玻，二片玻璃均为透明玻璃。夹胶片采用美国杜邦牌DUPOINT“BUTACITE”或其同级的产品。夹胶玻璃采用干法夹胶，不应有角膜起泡、缺胶、胶膜不匀、胶膜变色。④镀膜玻璃在质量保...
