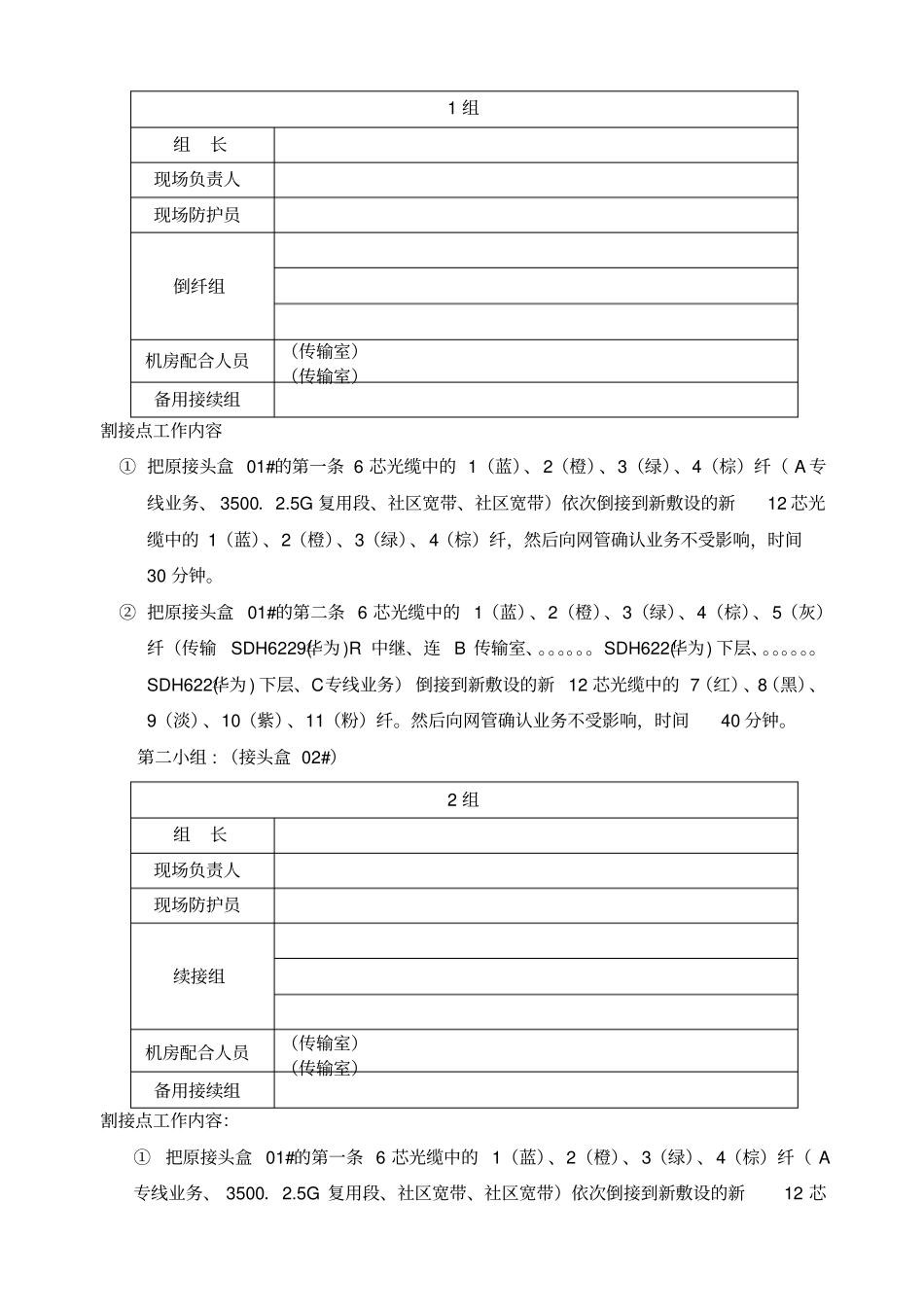

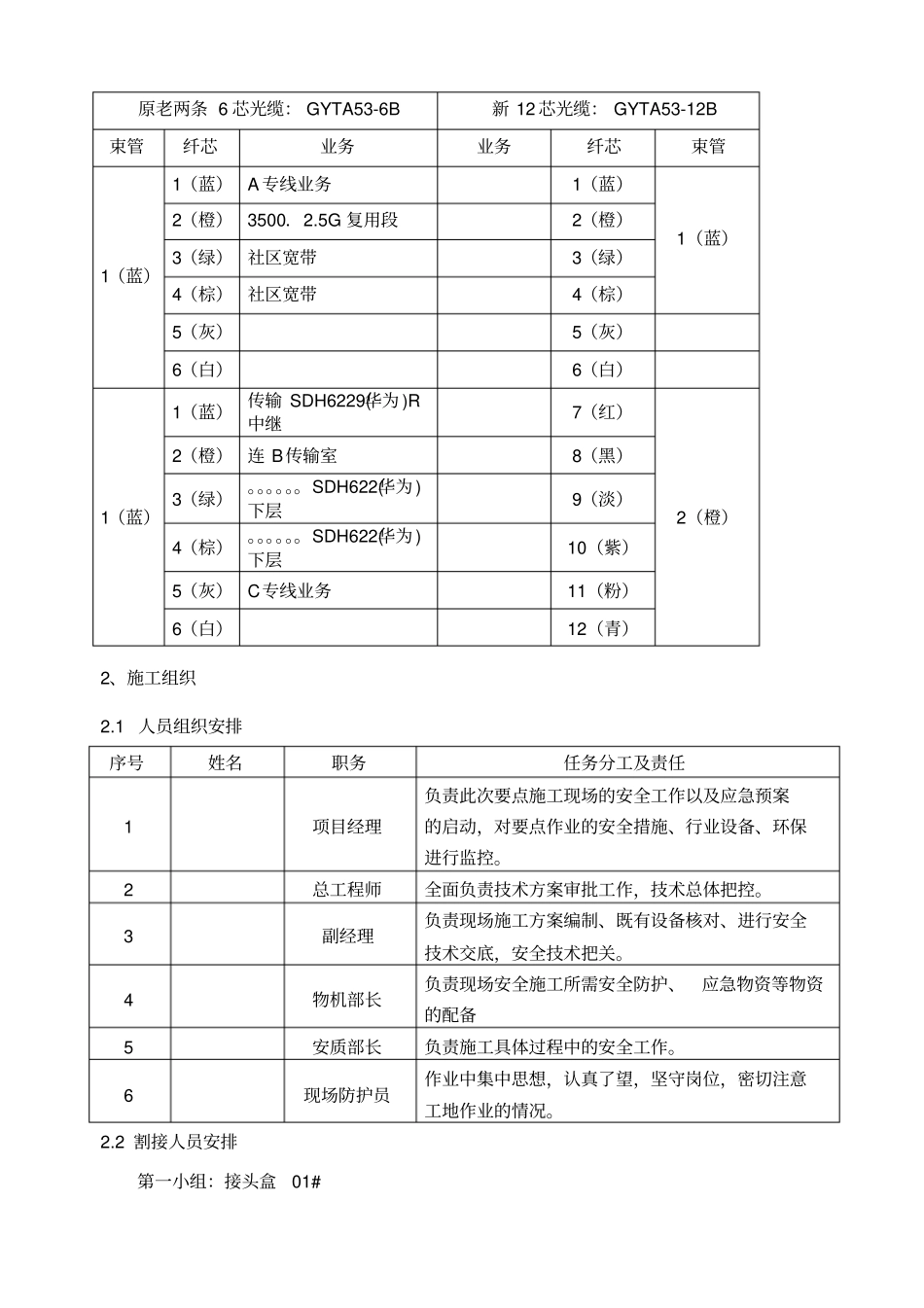

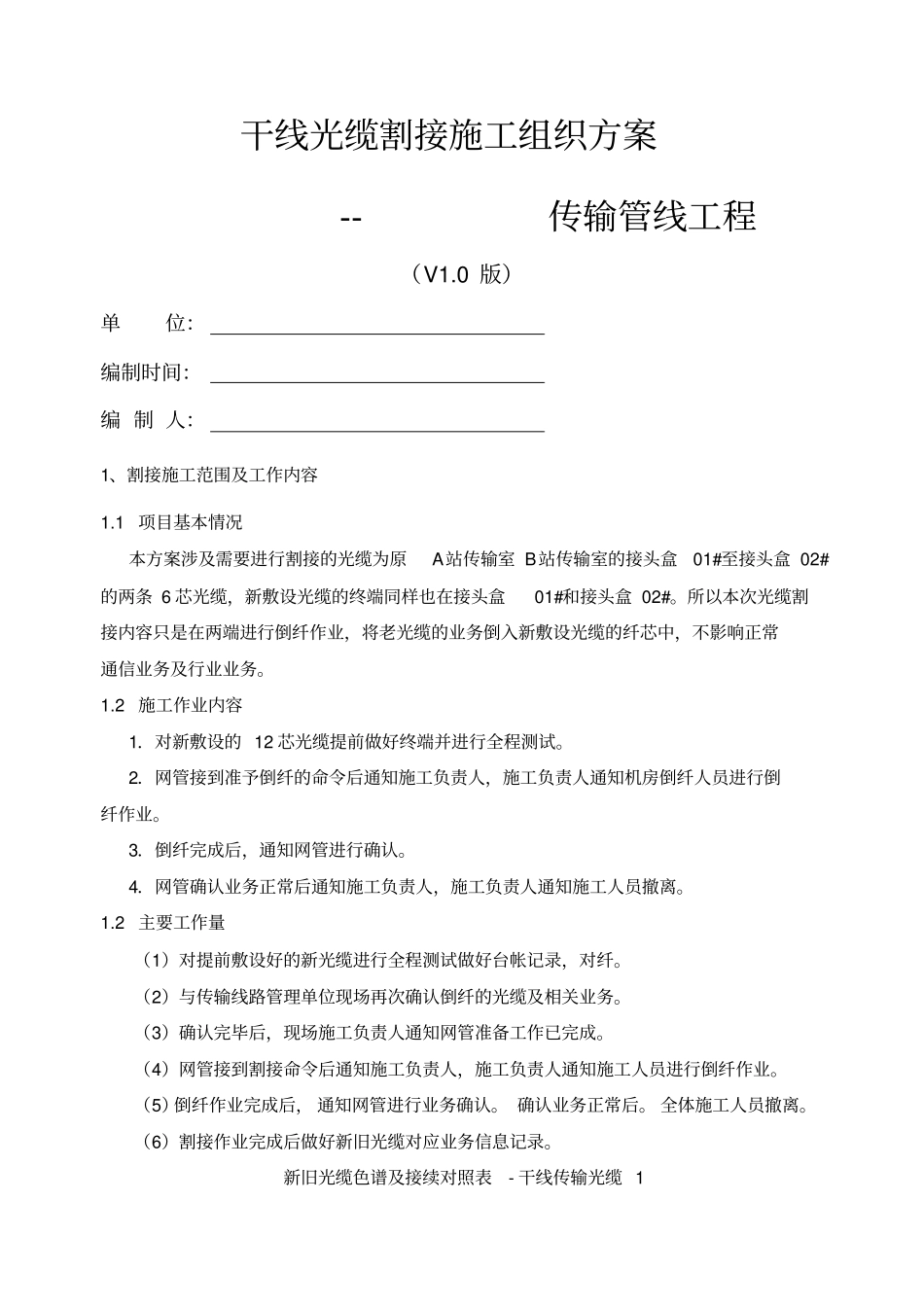

干线光缆割接施工组织方案--传输管线工程（V1.0版）单位：编制时间：编制人：1、割接施工范围及工作内容1.1项目基本情况本方案涉及需要进行割接的光缆为原A站传输室B站传输室的接头盒01#至接头盒02#的两条6芯光缆，新敷设光缆的终端同样也在接头盒01#和接头盒02#。所以本次光缆割接内容只是在两端进行倒纤作业，将老光缆的业务倒入新敷设光缆的纤芯中，不影响正常通信业务及行业业务。1.2施工作业内容1．对新敷设的12芯光缆提前做好终端并进行全程测试。2．网管接到准予倒纤的命令后通知施工负责人，施工负责人通知机房倒纤人员进行倒纤作业。3．倒纤完成后，通知网管进行确认。4．网管确认业务正常后通知施工负责人，施工负责人通知施工人员撤离。1.2主要工作量（1）对提前敷设好的新光缆进行全程测试做好台帐记录，对纤。（2）与传输线路管理单位现场再次确认倒纤的光缆及相关业务。（3）确认完毕后，现场施工负责人通知网管准备工作已完成。（4）网管接到割接命令后通知施工负责人，施工负责人通知施工人员进行倒纤作业。（5）倒纤作业完成后，通知网管进行业务确认。确认业务正常后。全体施工人员撤离。（6）割接作业完成后做好新旧光缆对应业务信息记录。新旧光缆色谱及接续对照表-干线传输光缆1原老两条6芯光缆：GYTA53-6B新12芯光缆：GYTA53-12B束管纤芯业务业务纤芯束管1（蓝）1（蓝）A专线业务1（蓝）1（蓝）2（橙）3500．2.5G复用段2（橙）3（绿）社区宽带3（绿）4（棕）社区宽带4（棕）5（灰）5（灰）6（白）6（白）1（蓝）1（蓝）传输SDH6229(华为)R中继7（红）2（橙）2（橙）连B传输室8（黑）3（绿）。。。。。。SDH622(华为)下层9（淡）4（棕）。。。。。。SDH622(华为)下层10（紫）5（灰）C专线业务11（粉）6（白）12（青）2、施工组织2.1人员组织安排序号姓名职务任务分工及责任1项目经理负责此次要点施工现场的安全工作以及应急预案的启动，对要点作业的安全措施、行业设备、环保进行监控。2总工程师全面负责技术方案审批工作，技术总体把控。3副经理负责现场施工方案编制、既有设备核对、进行安全技术交底，安全技术把关。4物机部长负责现场安全施工所需安全防护、应急物资等物资的配备5安质部长负责施工具体过程中的安全工作。6现场防护员作业中集中思想，认真了望，坚守岗位，密切注意工地作业的情况。2.2割接人员安排第一小组：接头盒01#1组组长现场负责人现场防护员倒纤组机房配合人员（传输室）（传输室）备用接续组割接点工作内容①把原接头盒01#的第一条6芯光缆中的1（蓝）、2（橙）、3（绿）、4（棕）纤（A专线业务、3500．2.5G复用段、社区宽带、社区宽带）依次倒接到新敷设的新12芯光缆中的1（蓝）、2（橙）、3（绿）、4（棕）纤，然后向网管确认业务不受影响，时间30分钟。②把原接头盒01#的第二条6芯光缆中的1（蓝）、2（橙）、3（绿）、4（棕）、5（灰）纤（传输SDH6229(华为)R中继、连B传输室、。。。。。。SDH622(华为)下层、。。。。。。SDH622(华为)下层、C专线业务）倒接到新敷设的新12芯光缆中的7（红）、8（黑）、9（淡）、10（紫）、11（粉）纤。然后向网管确认业务不受影响，时间40分钟。第二小组:（接头盒02#）2组组长现场负责人现场防护员续接组机房配合人员（传输室）（传输室）备用接续组割接点工作内容：①把原接头盒01#的第一条6芯光缆中的1（蓝）、2（橙）、3（绿）、4（棕）纤（A专线业务、3500．2.5G复用段、社区宽带、社区宽带）依次倒接到新敷设的新12芯光缆中的1（蓝）、2（橙）、3（绿）、4（棕）纤，然后向网管确认业务不受影响，时间30分钟。②把原接头盒01#的第二条6芯光缆中的1（蓝）、2（橙）、3（绿）、4（棕）、5（灰）纤（传输SDH6229(华为)R中继、连B传输室、。。。。。。SDH622(华为)下层、。。。。。。SDH622(华为)下层、C专线业务）倒接到新敷设的新12芯光缆中的7（红）、8（黑）、9（淡）、10（紫）、11（粉）纤。然后向网管确认业务不受影响，时间40分钟。注：割接依次进行第一芯倒接后，向网管确认业务不受影响后，方可进行第二芯割接，以此依次进行割接作业。第一小组与第二小组同时对同一芯进行割接，总共...
