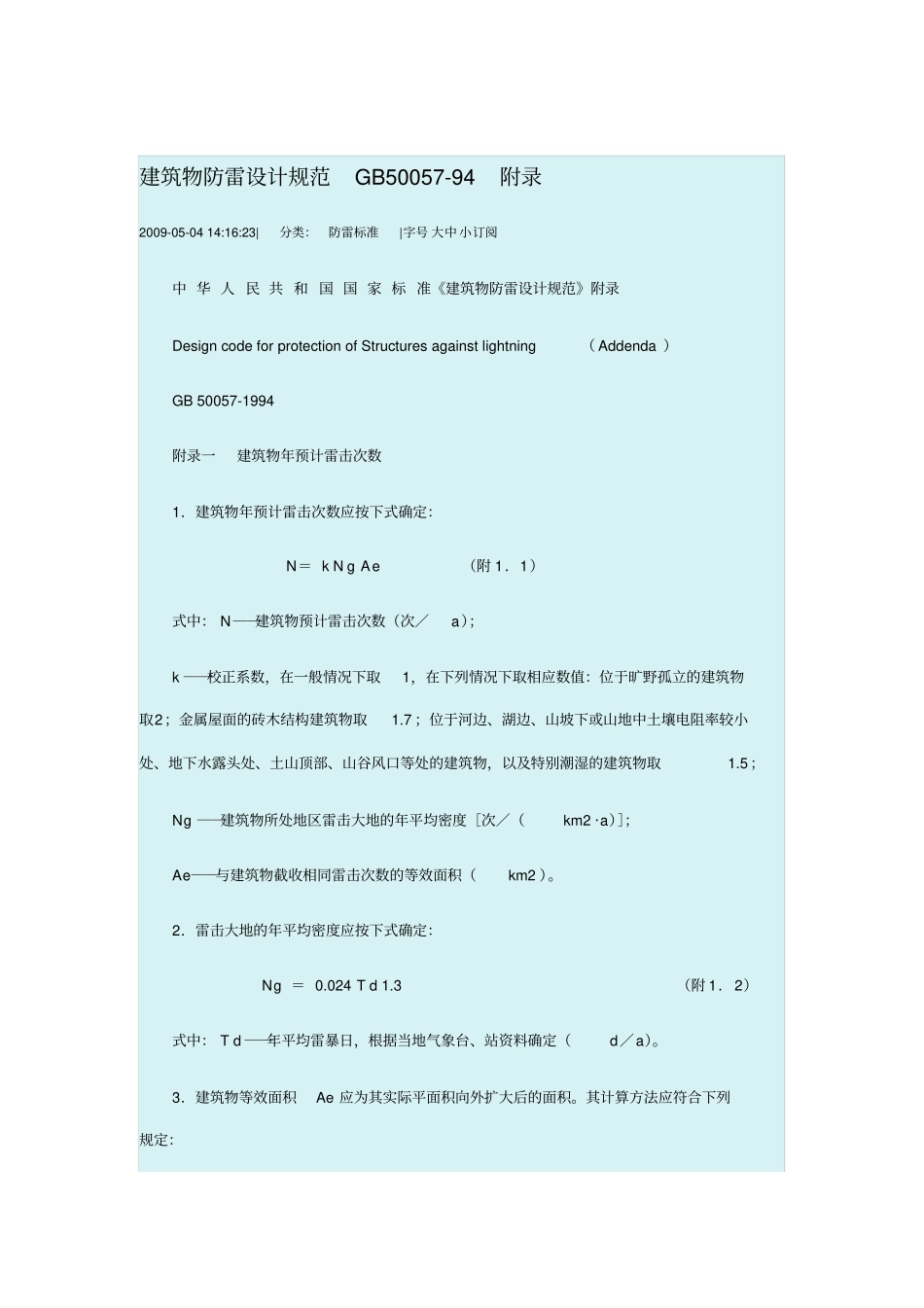

建筑物防雷设计规范GB50057-94附录2009-05-0414:16:23|分类：防雷标准|字号大中小订阅中华人民共和国国家标准《建筑物防雷设计规范》附录DesigncodeforprotectionofStructuresagainstlightning（Addenda）GB50057-1994附录一建筑物年预计雷击次数1．建筑物年预计雷击次数应按下式确定：N＝kNgAe（附1．1）式中：N──建筑物预计雷击次数（次／a）；k──校正系数，在一般情况下取1，在下列情况下取相应数值：位于旷野孤立的建筑物取2；金属屋面的砖木结构建筑物取1.7；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取1.5；Ng──建筑物所处地区雷击大地的年平均密度［次／（km2·a）］；Ae──与建筑物截收相同雷击次数的等效面积（km2）。2．雷击大地的年平均密度应按下式确定：Ng＝0.024Td1.3（附1．2）式中：Td──年平均雷暴日，根据当地气象台、站资料确定（d／a）。3．建筑物等效面积Ae应为其实际平面积向外扩大后的面积。其计算方法应符合下列规定：（1）当建筑物的高H小于100m时，其每边的扩大宽度和等效面积应按下列公式计算确定（附图1．1）：（附1．3）（附1．4）式中：D──建筑物每边的扩大宽度（m）；L、W、H──分别为建筑物的长、宽、高（m）。注：建筑物平面积扩大后的面积Ae如附图1．1中周边虚线所包围的面积。（2）当建筑物的高H等于或大于100m时，其每边的扩大宽度应按等于建筑物的高H计算；建筑物的等效面积应按下式确定。Ae＝[LW＋2H（L＋W）＋πH2]·10-6（附1．5）（3）当建筑物各部位的高不同时，应沿建筑物周边逐点算出最大扩大宽度，其等效面积Ae应按每点最大扩大宽度外端的连接线所包围的面积计算。附录二建筑物易受雷击的部位1．平屋面或坡度不大于1／10的屋面——檐角、女儿墙、屋檐〔附图2．1（a）、2．1（b）〕。2．坡度大于1／10且小于1／2的屋面——屋角、屋脊、檐角、屋檐〔附图2．1（c）〕。3．坡度不小于1／2的屋面——屋角、屋脊、檐角［附图2．1（d）］。4．对附图2．1（c）和2．1（d），在屋脊有避雷带的情况下，当屋檐处于屋脊避雷带的保护范围内时屋檐上可不设避雷带。附录三接地装置冲击接地电阻与工频接地电阻的换算1．接地装置冲击接地电阻与工频接地电阻的换算应按下式确定：R～＝ARi（附3．1）式中：R～──接地装置各支线的长度取值小于或等于接地体的有效长度le或者有支线大于le而取其等于le时的工频接地电阻（Ω）；A──换算系数，其数值宜按附图3．1确定；Ri──所要求的接地装置冲击接地电阻（Ω）。2．接地体的有效长度应按下式确定：（附3．2）式中：le──接地体的有效长度，应按附图3．2计量（m）；ρ──敷设接地体处的土壤电阻率（Ω·m）。3．环绕建筑物的环形接地体应按以下方法确定冲击接地电阻：（1）当环形接地体周长的一半大于或等于接地体的有效长度le时，引下线的冲击接地电阻应为从与该引下线的连接点起沿两侧接地体各取le长度算出的工频接地电阻（换算系数A等于1）。（2）当环形接地体周长的一半l小于le时，引下线的冲击接地电阻应为以接地体的实际长度算出工频接地电阻再除以A值。4．与引下线连接的基础接地体，当其钢筋从与引下线的连接点量起大于20m时，其冲击接地电阻应为以换算系数A等于1和以该连接点为圆心、20m为半径的半球体范围内的钢筋体的工频接地电阻。注：l为接地体最长支线的实际长度，其计量与le类同。当它大于le时，取其等于le。附录四滚球法确定接闪器的保护范围1．单只避雷针的保护范围应按下列方法确定（附图4．1）。（1）当避雷针高度h小于或等于hr时：①距地面hr处作一平行于地面的平行线；②以针尖为圆心，hr为半径，作弧线交于平行线的A、B两点；③以A、B为圆心，hr为半径作弧线，该弧线与针尖相交并与地面相切。从此弧线起到地面止就是保护范围。保护范围是一个对称的锥体；④避雷针在hx高度的xxˊ平面上和在地面上的保护半径，按下列计算式确定：（附4．1）（附4．2）式中：rx──避雷针在hx高度的xx′平面上的保护半径（m）；hr──滚球半径，按本规范表5．2．1确定（m）；hx──被保护物的高度（m）；r...
