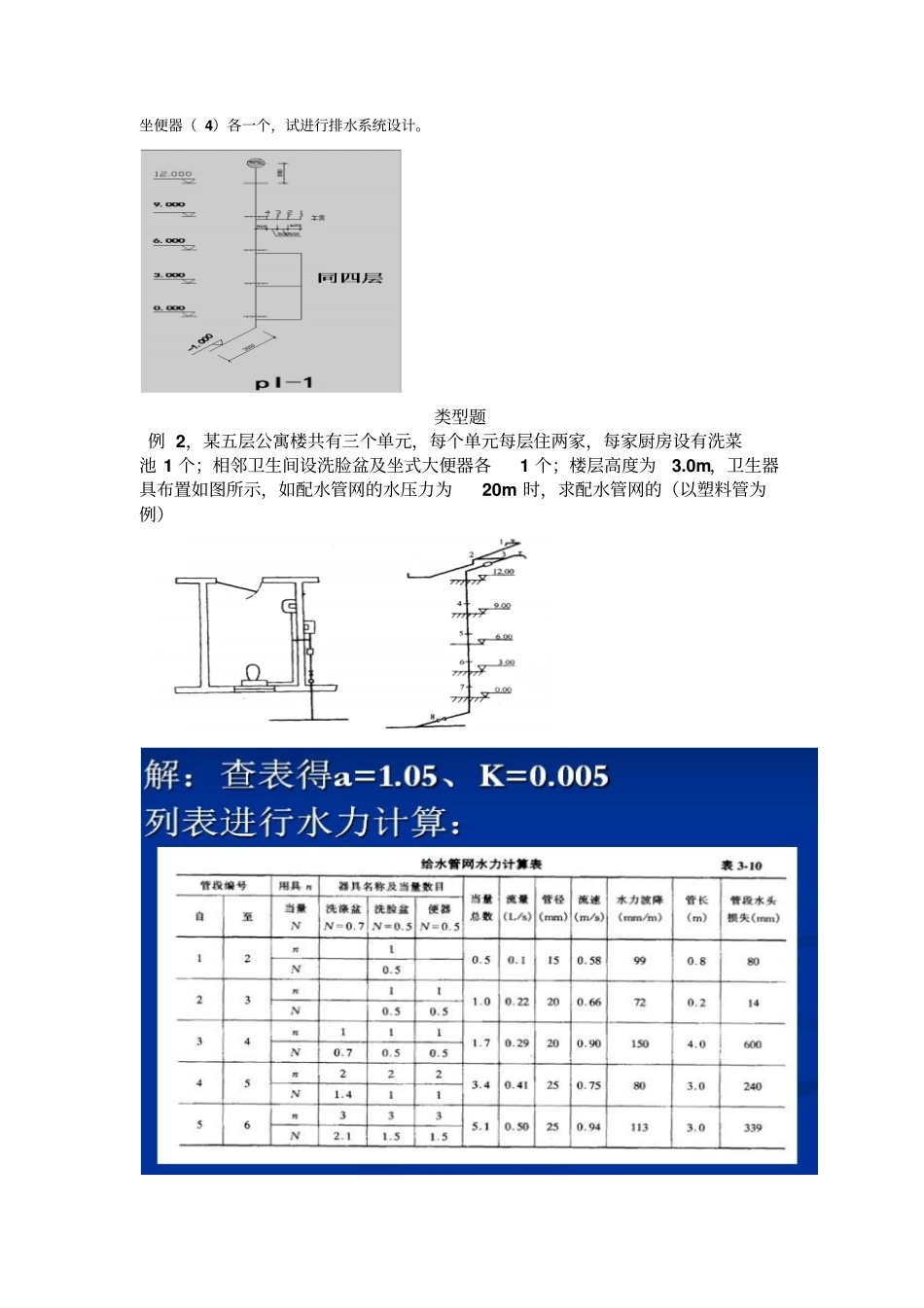

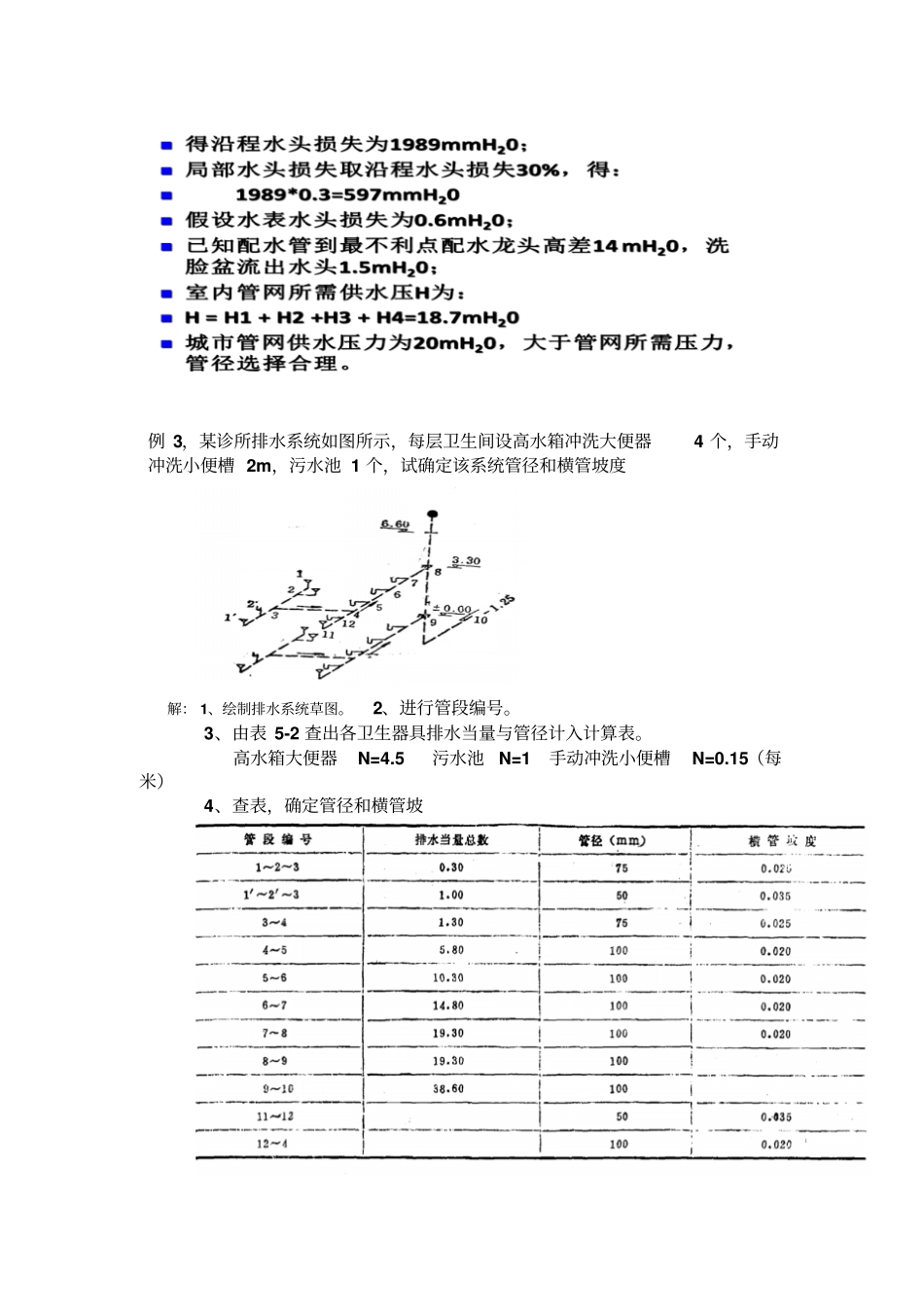

必会作业题1、水流过一段转弯变径管,如图所示,已知小管直径200mm，截面压力70kPa，大管直径400mm，压力40kPa，流速=1m/s。两截面中心高度差1m，求管中流量及水流方向2、某五层公寓楼共有三个单元，每个单元每层住两家，每家厨房设有洗菜池1个；相邻卫生间设洗脸盆及坐式大便器各1个；楼层高度为3.0m，卫生器具布置如图所示，如配水管网的水压力为20m时，求配水管网的（将塑料管改成钢管）3、如图所示，某排水立管系统草图。每层卫生间设浴盆（1）、洗脸盆（2）、地漏（3）、坐便器（4）各一个，试进行排水系统设计。类型题例2，某五层公寓楼共有三个单元，每个单元每层住两家，每家厨房设有洗菜池1个；相邻卫生间设洗脸盆及坐式大便器各1个；楼层高度为3.0m，卫生器具布置如图所示，如配水管网的水压力为20m时，求配水管网的（以塑料管为例）例3，某诊所排水系统如图所示，每层卫生间设高水箱冲洗大便器4个，手动冲洗小便槽2m，污水池1个，试确定该系统管径和横管坡度解：1、绘制排水系统草图。2、进行管段编号。3、由表5-2查出各卫生器具排水当量与管径计入计算表。高水箱大便器N=4.5污水池N=1手动冲洗小便槽N=0.15（每米）4、查表，确定管径和横管坡
