开关柜泄压通道原理及措施VIP免费

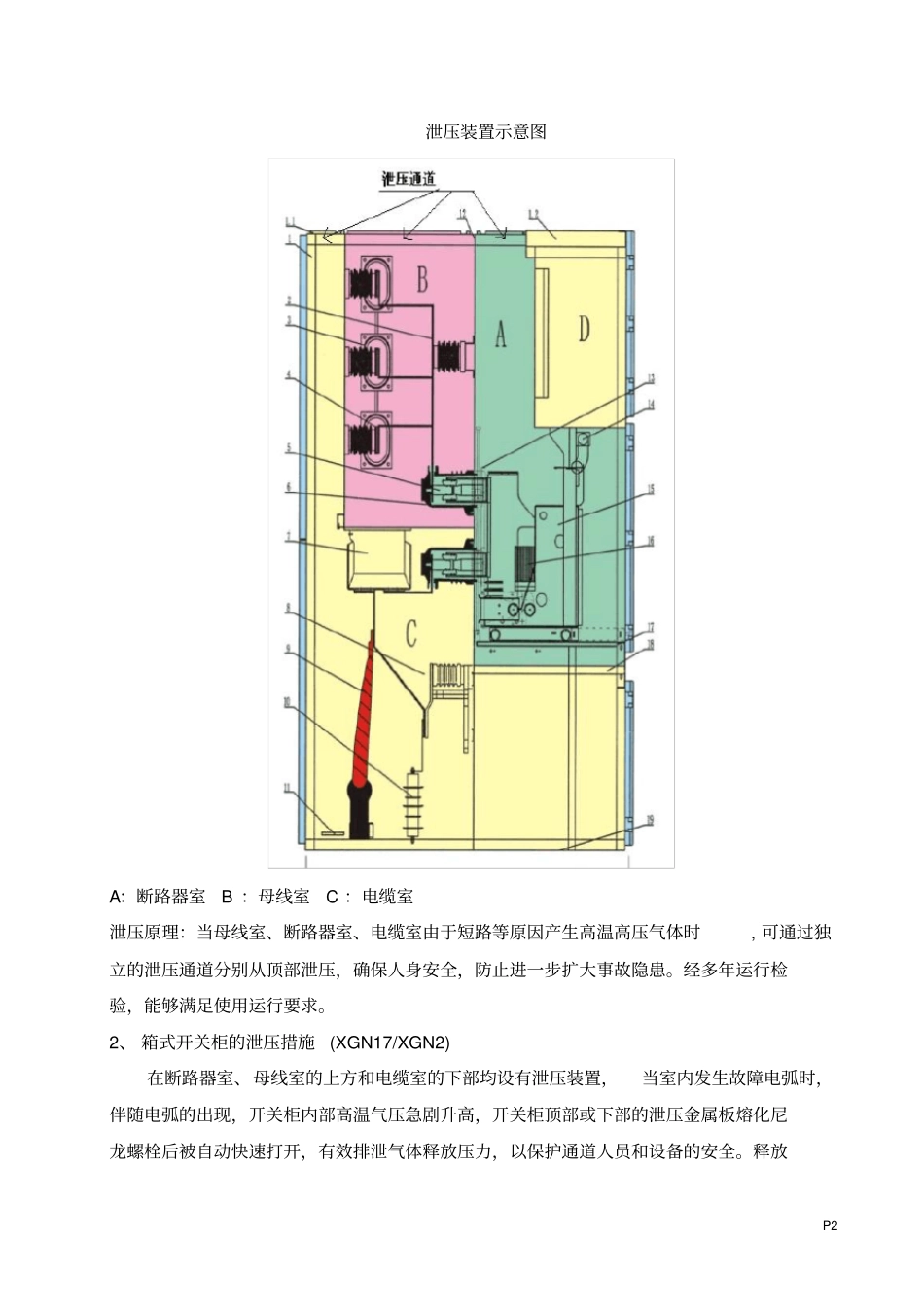

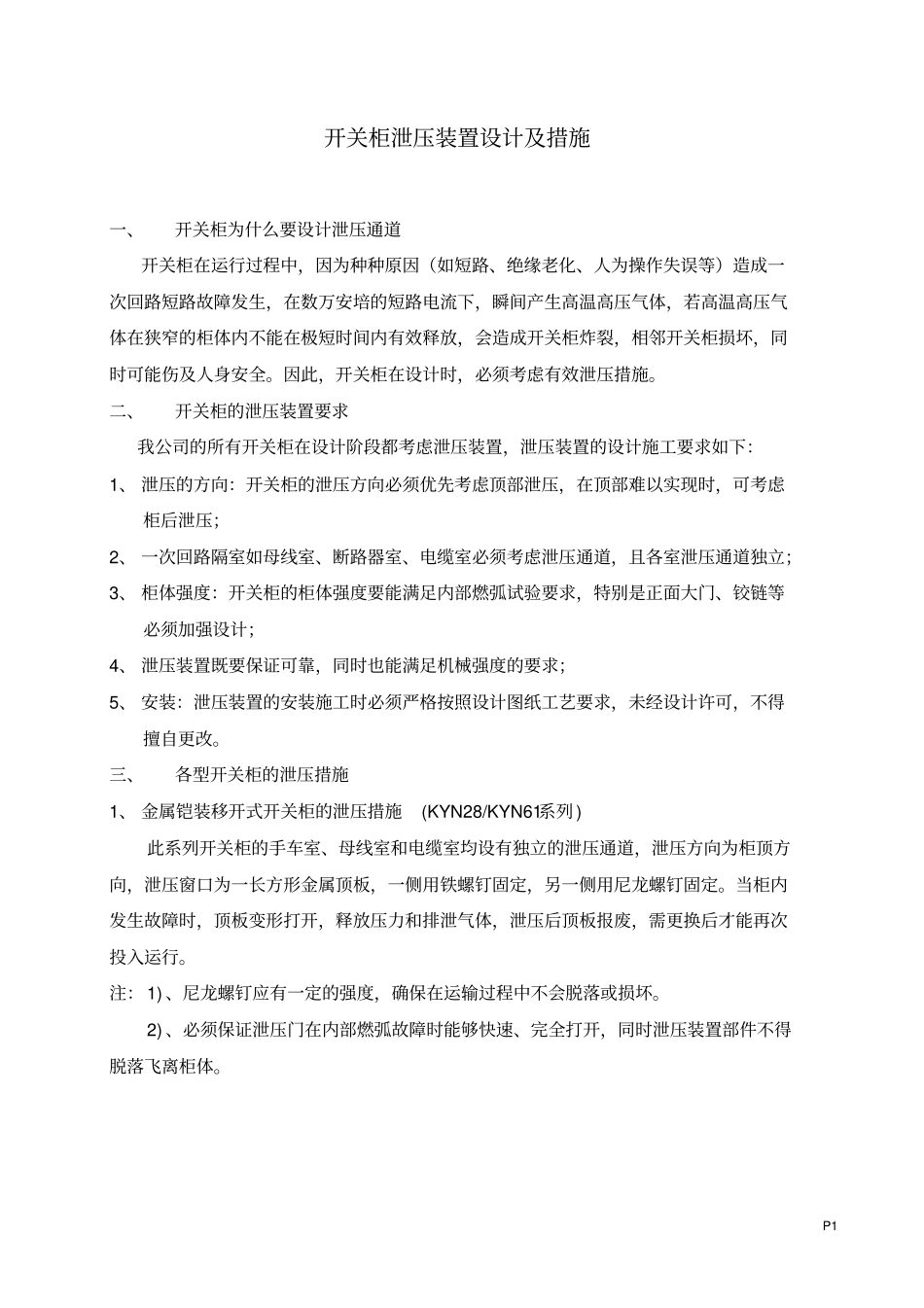

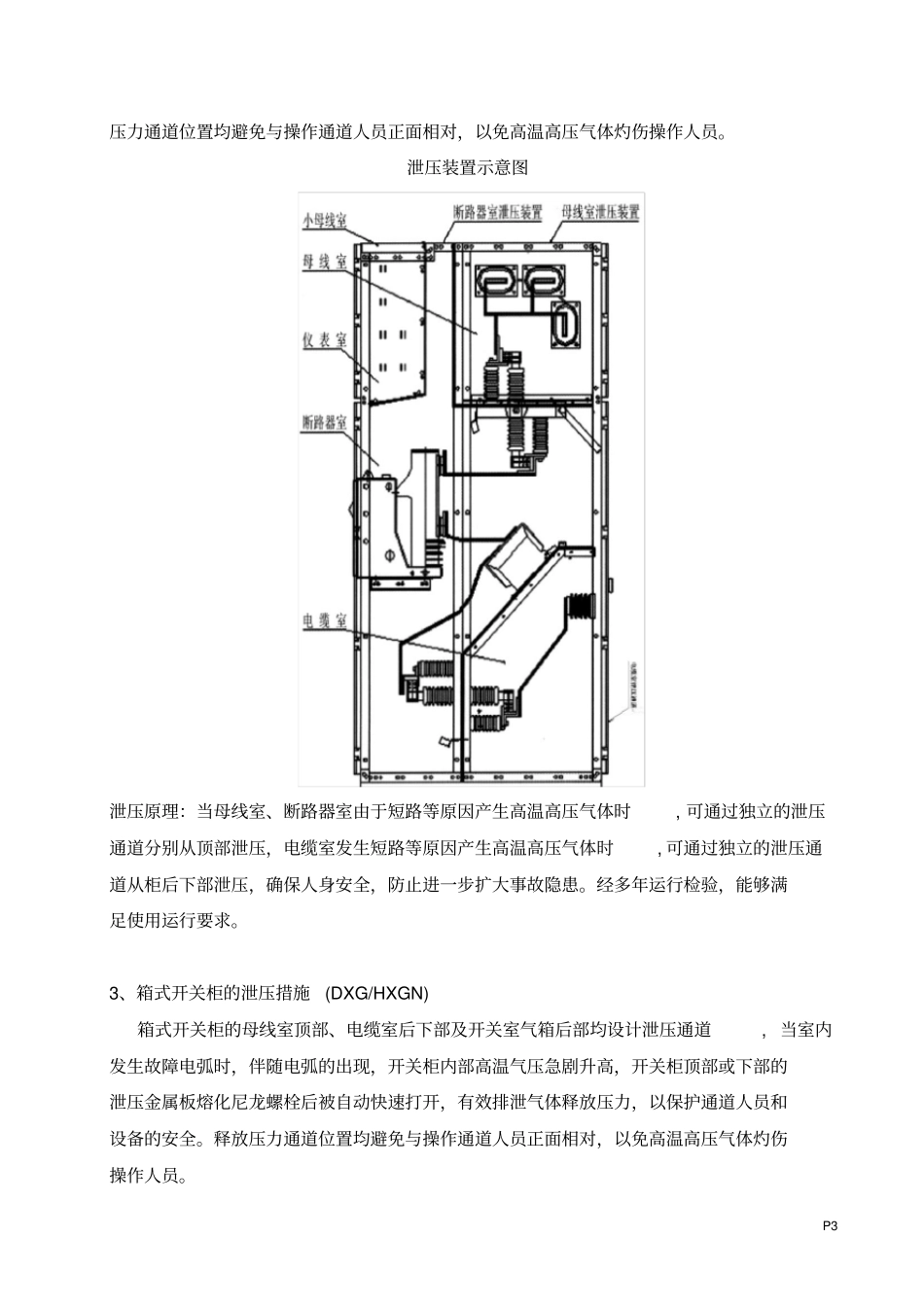

P1开关柜泄压装置设计及措施一、开关柜为什么要设计泄压通道开关柜在运行过程中，因为种种原因（如短路、绝缘老化、人为操作失误等）造成一次回路短路故障发生，在数万安培的短路电流下，瞬间产生高温高压气体，若高温高压气体在狭窄的柜体内不能在极短时间内有效释放，会造成开关柜炸裂，相邻开关柜损坏，同时可能伤及人身安全。因此，开关柜在设计时，必须考虑有效泄压措施。二、开关柜的泄压装置要求我公司的所有开关柜在设计阶段都考虑泄压装置，泄压装置的设计施工要求如下：1、泄压的方向：开关柜的泄压方向必须优先考虑顶部泄压，在顶部难以实现时，可考虑柜后泄压；2、一次回路隔室如母线室、断路器室、电缆室必须考虑泄压通道，且各室泄压通道独立；3、柜体强度：开关柜的柜体强度要能满足内部燃弧试验要求，特别是正面大门、铰链等必须加强设计；4、泄压装置既要保证可靠，同时也能满足机械强度的要求；5、安装：泄压装置的安装施工时必须严格按照设计图纸工艺要求，未经设计许可，不得擅自更改。三、各型开关柜的泄压措施1、金属铠装移开式开关柜的泄压措施(KYN28/KYN61系列)此系列开关柜的手车室、母线室和电缆室均设有独立的泄压通道，泄压方向为柜顶方向，泄压窗口为一长方形金属顶板，一侧用铁螺钉固定，另一侧用尼龙螺钉固定。当柜内发生故障时，顶板变形打开，释放压力和排泄气体，泄压后顶板报废，需更换后才能再次投入运行。注：1)、尼龙螺钉应有一定的强度，确保在运输过程中不会脱落或损坏。2)、必须保证泄压门在内部燃弧故障时能够快速、完全打开，同时泄压装置部件不得脱落飞离柜体。P2泄压装置示意图A：断路器室B：母线室C：电缆室泄压原理：当母线室、断路器室、电缆室由于短路等原因产生高温高压气体时,可通过独立的泄压通道分别从顶部泄压，确保人身安全，防止进一步扩大事故隐患。经多年运行检验，能够满足使用运行要求。2、箱式开关柜的泄压措施(XGN17/XGN2)在断路器室、母线室的上方和电缆室的下部均设有泄压装置，当室内发生故障电弧时，伴随电弧的出现，开关柜内部高温气压急剧升高，开关柜顶部或下部的泄压金属板熔化尼龙螺栓后被自动快速打开，有效排泄气体释放压力，以保护通道人员和设备的安全。释放P3压力通道位置均避免与操作通道人员正面相对，以免高温高压气体灼伤操作人员。泄压装置示意图泄压原理：当母线室、断路器室由于短路等原因产生高温高压气体时,可通过独立的泄压通道分别从顶部泄压，电缆室发生短路等原因产生高温高压气体时,可通过独立的泄压通道从柜后下部泄压，确保人身安全，防止进一步扩大事故隐患。经多年运行检验，能够满足使用运行要求。3、箱式开关柜的泄压措施(DXG/HXGN)箱式开关柜的母线室顶部、电缆室后下部及开关室气箱后部均设计泄压通道,当室内发生故障电弧时，伴随电弧的出现，开关柜内部高温气压急剧升高，开关柜顶部或下部的泄压金属板熔化尼龙螺栓后被自动快速打开，有效排泄气体释放压力，以保护通道人员和设备的安全。释放压力通道位置均避免与操作通道人员正面相对，以免高温高压气体灼伤操作人员。P4泄压原理：当母线室、断路器室、电缆室由于短路等原因产生高温高压气体时,可通过独立的泄压通道分别从顶部/后部泄压，确保人身安全，防止进一步扩大事故隐患。经多年运行检验，能够满足使用运行要求。四、泄压装置的实际效用各型开关柜不但满足国家标准的要求，在安全和可靠性方面特别是泄压通道及柜体强度的设计均高于国家标准要求，在多年的实际运行中，未发生安全质量事故，可见我公司在泄压装置及柜体强度方面的设计是安全可靠的，满足实际使用运行要求。
