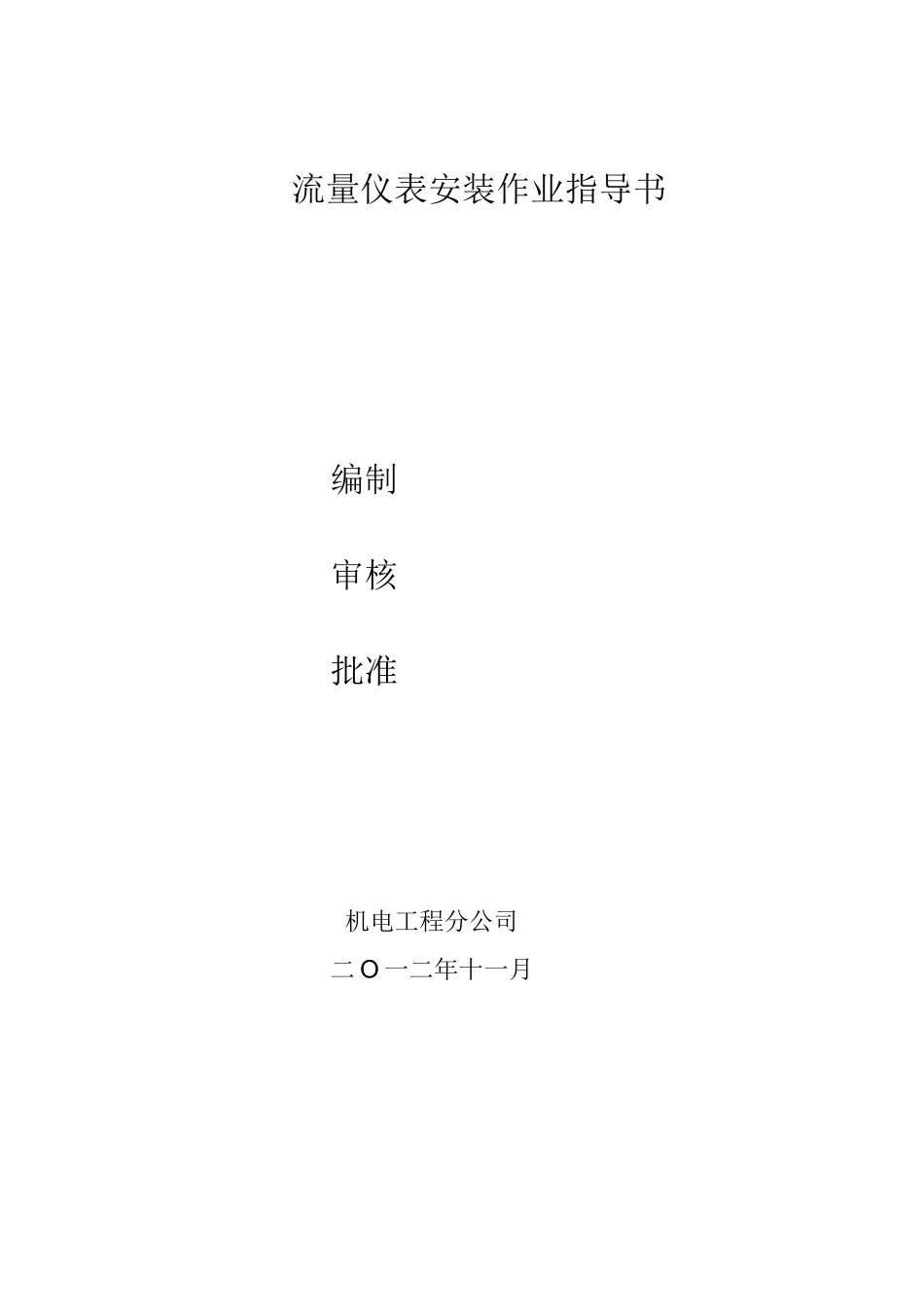

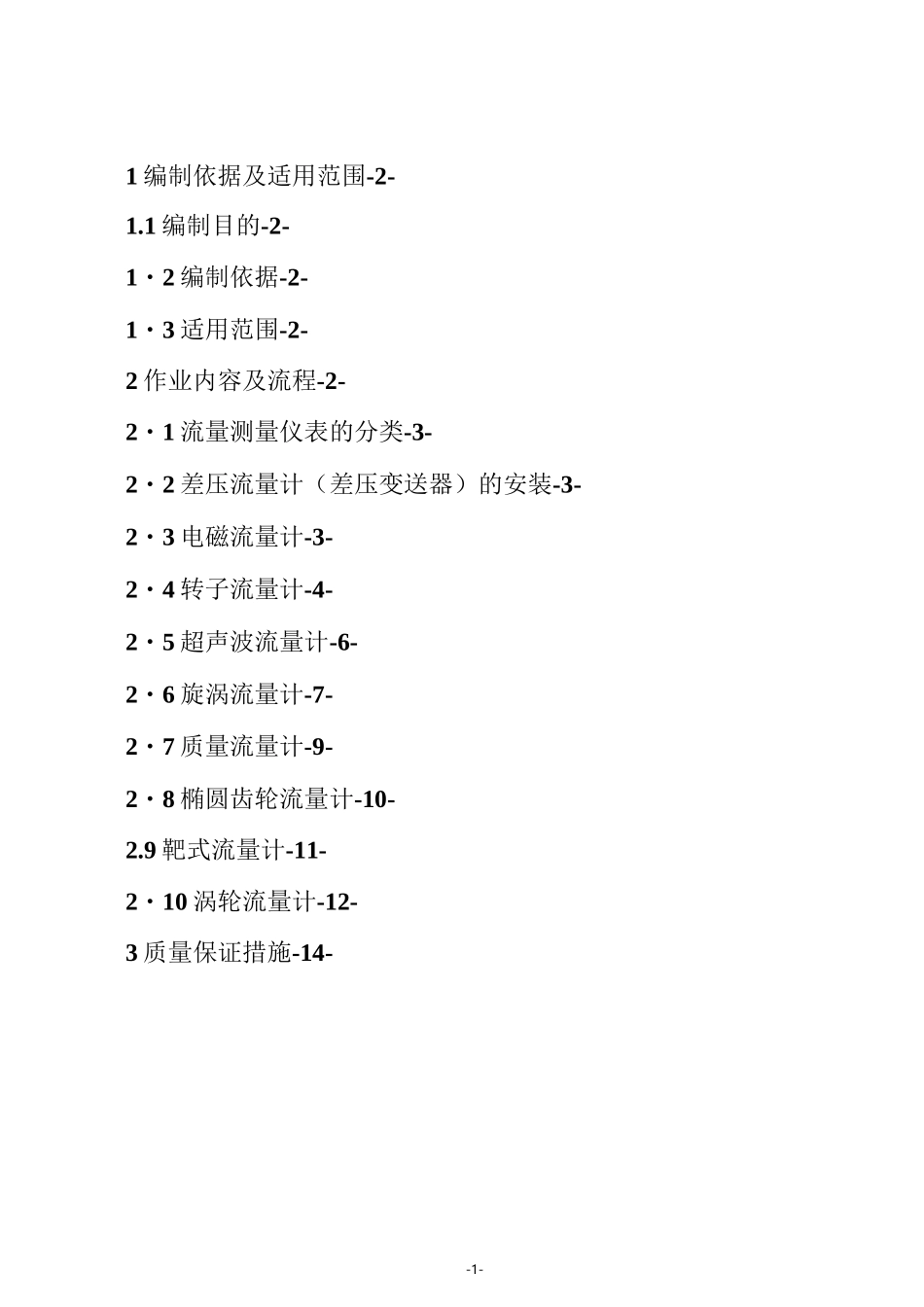

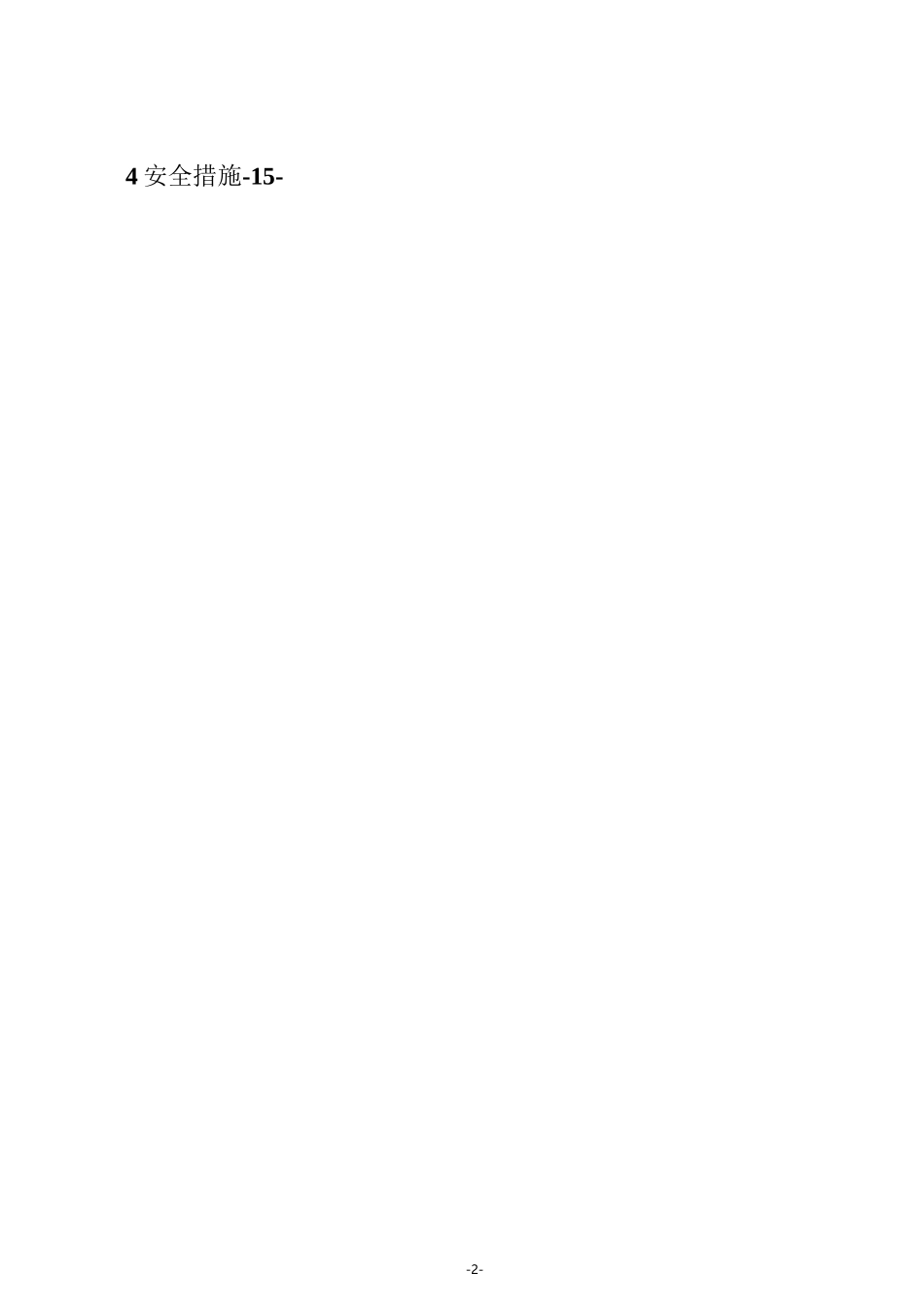

流量仪表安装作业指导书编制审核批准机电工程分公司二O一二年十一月-1-1编制依据及适用范围-2-1.1编制目的-2-1・2编制依据-2-1・3适用范围-2-2作业内容及流程-2-2・1流量测量仪表的分类-3-2・2差压流量计(差压变送器)的安装-3-2・3电磁流量计-3-2・4转子流量计-4-2・5超声波流量计-6-2・6旋涡流量计-7-2・7质量流量计-9-2・8椭圆齿轮流量计-10-2.9靶式流量计-11-2・10涡轮流量计-12-3质量保证措施-14--2-4安全措施-15--3-流量仪表的安装作业指导书编制依据及适用范围编制目的为贯彻实施公司质量管理体系,加强机电工程分公司施工质量管理工作,提高管理水平和服务质量,为了使在施工安装时形成规范化、程序化,提高工作效率。依据公司质量管理体系文件和石油化工建设的有关标准规范,特编写机电工程分公司自控专业施工用作业指导书。机电工程分公司自控工程施工的工程主要内容包括仪表单体校验、保护管安装、引压线及伴热线安装、桥架及电缆敷设、现场仪表安装、系统安装及调试、系统联校、报警联锁试验等。编制依据本施工作业指导书依据有关施工现行规范、仪表工手册及多年施工经验等编制而成。《自动化仪表工程施工及验收规范》《石油化工仪表工程施工技术规程》《自动化仪表工程施工质量验收规范》《石油天然气建设工程施工质量验收规范自动化仪表工程》《石油化工建设工程施工安全技术规范》《工程建设施工企业质量管理规范》《仪表工手册》乐嘉谦(主编)适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业中各类流量仪表的安装施工。作业流程及作业内容作业流程流量测量仪表的分类测量流量的方法很多,按测量原理来分,流量测量仪表可分为速度式、容积式和质量式等类型。.速度式流量计以流体在管道内的流速为测量依据。常用仪表有差压式流量计、涡轮-4-流量计、转子流量计、靶式流量计、电磁流量计等。.容积式流量计以单位时间内排出流体的固定容积的数目为测量依据。常用仪表有椭圆齿轮流量计、腰轮流量计、活塞式流量计等。.质量式流量计以流体流过的质量为测量依据。常用仪表有科氏力式、热力式、温度压力补偿式、密度补偿式质量流量计等。差压流量计(差压变送器)的安装差压计安装位置应选择在靠近节流装置,便于安装、维护和观察的地方;不影响操作人员通行,无强烈振动、无高温、无腐蚀、无强电磁场干扰。直管段口径应与流量计口径一致。测量气体介质时,差压计安装位置应高于取压点,如安装位置低于取压点,应在导压管最低处安装沉降器和排放阀;测量液体或蒸汽介质时,仪表安装位置应低于取压点,如安装位置高于取压点,则应在导压管的最高处安装集气器和排气阀。如被测介质为高粘度、易结晶、腐蚀性介质,为了保证仪表不受影响,应加装隔离装置。差压计或差压变送器的正()、负()压室应与节流装置的“”、“”符号相对应,若正负压室接反,其表头显示值是负值。差压计宜垂直安装,仪表中心距安装地面的高度宜为〜,仪表的显示部分应便于观察;毛细管式差压变送器的本体宜安装在高压侧以下位置,安装后要对毛细管进行防护,双法兰毛细管变送器安装时,必须要用角钢制作保护支架,防止毛细管的损坏。差压计或差压变送器最好安装三阀组,以防仪表单向受压。电磁流量计电磁流量计是测速式流量计,其测量通道内壁涂有防腐层,测量通道内无节流部件,对流体无压力损失,其输出特性与被测液体的密度、粘度和流动状态无关,适用于导电液中小型管径雷诺数较低体、腐蚀性或带有固体颗粒液体的体积流量的测量,不能测量气体、蒸汽和非导电性液体。电磁流量计的使用条件是液体必须充满测量管道,电磁流量计可安装在无强磁场的垂直管道、水平管道或倾斜管道上,在垂直管道上安装时,被测介质的流向应自下而上;在水平或倾斜管道上安装时,不应安装在管道最高水平管段上,两个测量电极应处于水平位置,不允许处在管道的正上方和正下方位置。电磁流量计最小直管段要求为上游侧,下游侧;安装时要注意流量计的箭头方向应与介质流向一致。安装注意事项:)前后直管段符合设计和规范要求。)为消除电磁干扰和使用安全,电磁流量计安装时应将传感器外壳...
