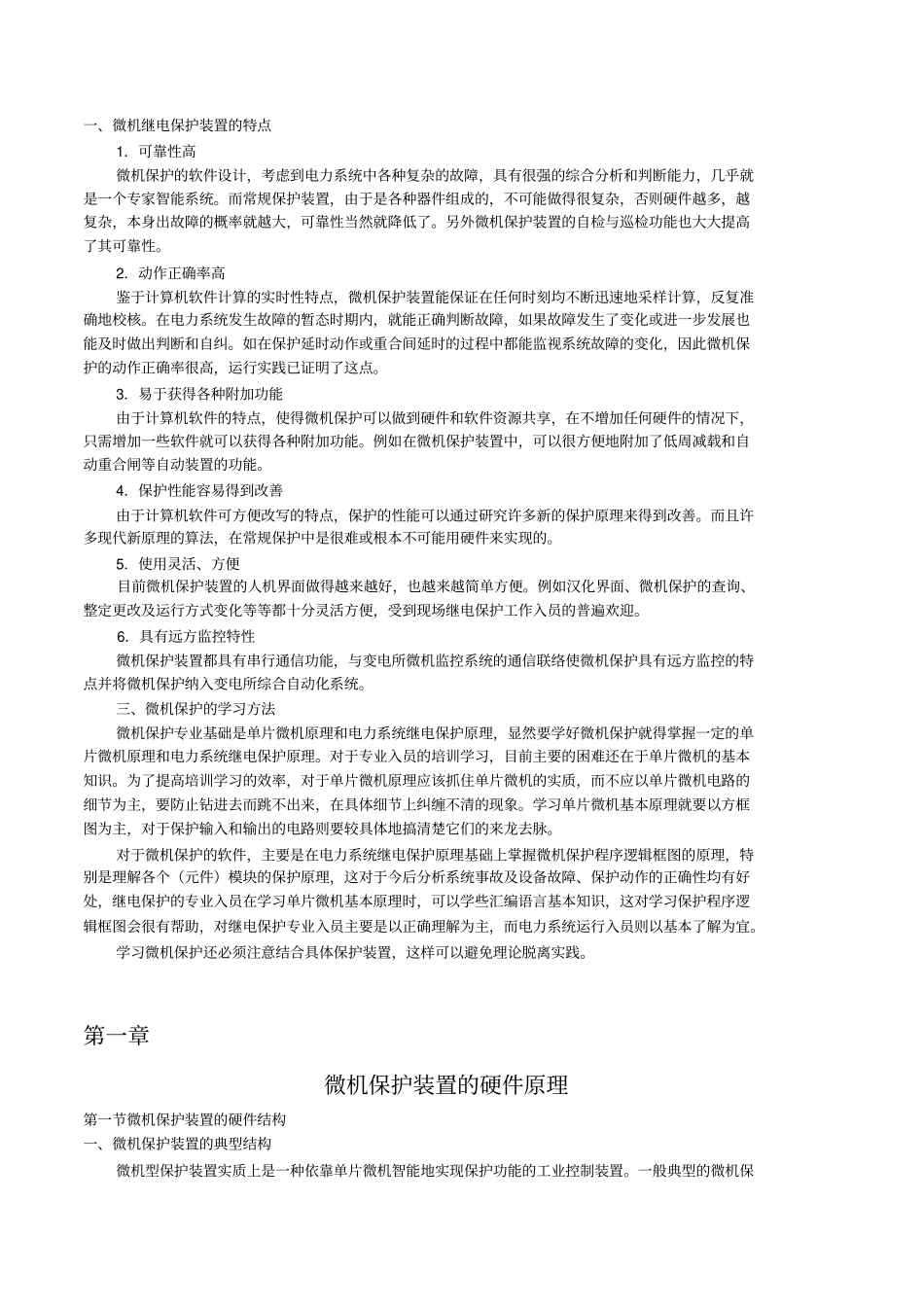

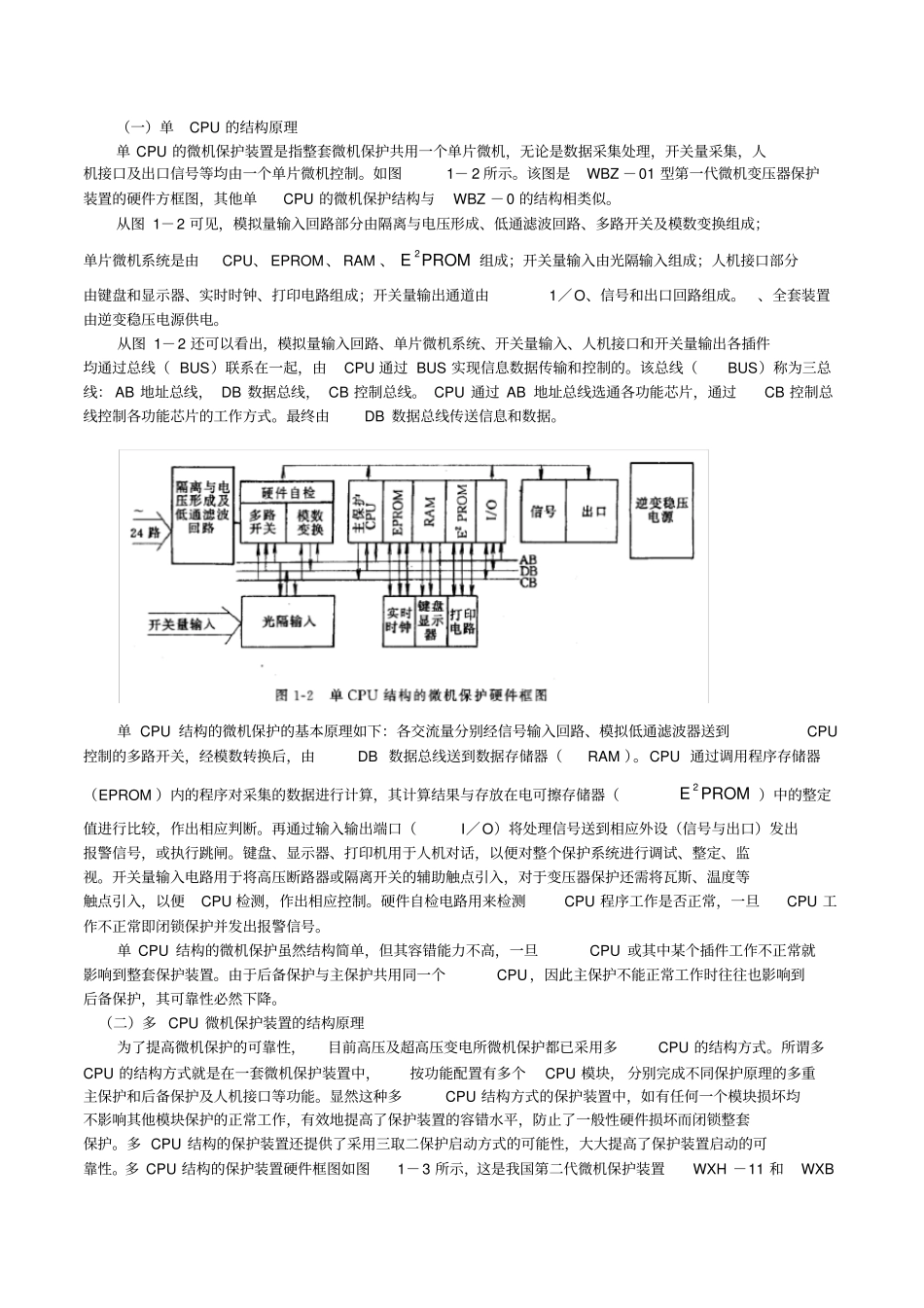

一、微机继电保护装置的特点1．可靠性高微机保护的软件设计，考虑到电力系统中各种复杂的故障，具有很强的综合分析和判断能力，几乎就是一个专家智能系统。而常规保护装置，由于是各种器件组成的，不可能做得很复杂，否则硬件越多，越复杂，本身出故障的概率就越大，可靠性当然就降低了。另外微机保护装置的自检与巡检功能也大大提高了其可靠性。2．动作正确率高鉴于计算机软件计算的实时性特点，微机保护装置能保证在任何时刻均不断迅速地采样计算，反复准确地校核。在电力系统发生故障的暂态时期内，就能正确判断故障，如果故障发生了变化或进一步发展也能及时做出判断和自纠。如在保护延时动作或重合间延时的过程中都能监视系统故障的变化，因此微机保护的动作正确率很高，运行实践已证明了这点。3．易于获得各种附加功能由于计算机软件的特点，使得微机保护可以做到硬件和软件资源共享，在不增加任何硬件的情况下，只需增加一些软件就可以获得各种附加功能。例如在微机保护装置中，可以很方便地附加了低周减载和自动重合闸等自动装置的功能。4．保护性能容易得到改善由于计算机软件可方便改写的特点，保护的性能可以通过研究许多新的保护原理来得到改善。而且许多现代新原理的算法，在常规保护中是很难或根本不可能用硬件来实现的。5．使用灵活、方便目前微机保护装置的人机界面做得越来越好，也越来越简单方便。例如汉化界面、微机保护的查询、整定更改及运行方式变化等等都十分灵活方便，受到现场继电保护工作入员的普遍欢迎。6．具有远方监控特性微机保护装置都具有串行通信功能，与变电所微机监控系统的通信联络使微机保护具有远方监控的特点并将微机保护纳入变电所综合自动化系统。三、微机保护的学习方法微机保护专业基础是单片微机原理和电力系统继电保护原理，显然要学好微机保护就得掌握一定的单片微机原理和电力系统继电保护原理。对于专业入员的培训学习，目前主要的困难还在于单片微机的基本知识。为了提高培训学习的效率，对于单片微机原理应该抓住单片微机的实质，而不应以单片微机电路的细节为主，要防止钻进去而跳不出来，在具体细节上纠缠不清的现象。学习单片微机基本原理就要以方框图为主，对于保护输入和输出的电路则要较具体地搞清楚它们的来龙去脉。对于微机保护的软件，主要是在电力系统继电保护原理基础上掌握微机保护程序逻辑框图的原理，特别是理解各个（元件）模块的保护原理，这对于今后分析系统事故及设备故障、保护动作的正确性均有好处，继电保护的专业入员在学习单片微机基本原理时，可以学些汇编语言基本知识，这对学习保护程序逻辑框图会很有帮助，对继电保护专业入员主要是以正确理解为主，而电力系统运行入员则以基本了解为宜。学习微机保护还必须注意结合具体保护装置，这样可以避免理论脱离实践。第一章微机保护装置的硬件原理第一节微机保护装置的硬件结构一、微机保护装置的典型结构微机型保护装置实质上是一种依靠单片微机智能地实现保护功能的工业控制装置。一般典型的微机保护结构是由五个部分构成的，即信号输入电路、单片微机系统、人机接口部分、输出通道回路及电源部分，如图1－l所示。（一）信号输入电路微机保护装置输入信号主要有两类，即开关量和模拟量信号。信号输入电路部分就是妥善处理这二类信号，完成单片微机系统输入信号接口功能。通常输入的开关量信号不能满足单片微机的输入电平要求，因此需要信号电平转换。为了提高保护装置的抗干扰性能，通常还需要经整形、延时、光电隔离等处理。输入的电压和电流信号，是模拟量信号。由于计算机是一种数字电路设备，只能接受数字脉冲信号，所以就需要将这一类模拟信号转换为计算机能接受的数字脉冲信号。完成模拟量至数字脉冲的变换称为模数变换，输入模拟量信号的模数变换电路也称作输入信号调理电路。（二）单片微机系统微机保护装置的核心是单片微机系统，它是由单片微机和扩展芯片构成的一台小型工业控制微机系统，除了这些硬件之外，还有存储在存储器里的软件系统。这些硬件和软件构成的整个单片微机系统主要任务是完成数值测量、计算、逻辑运算及控制和记录等智能化任...
