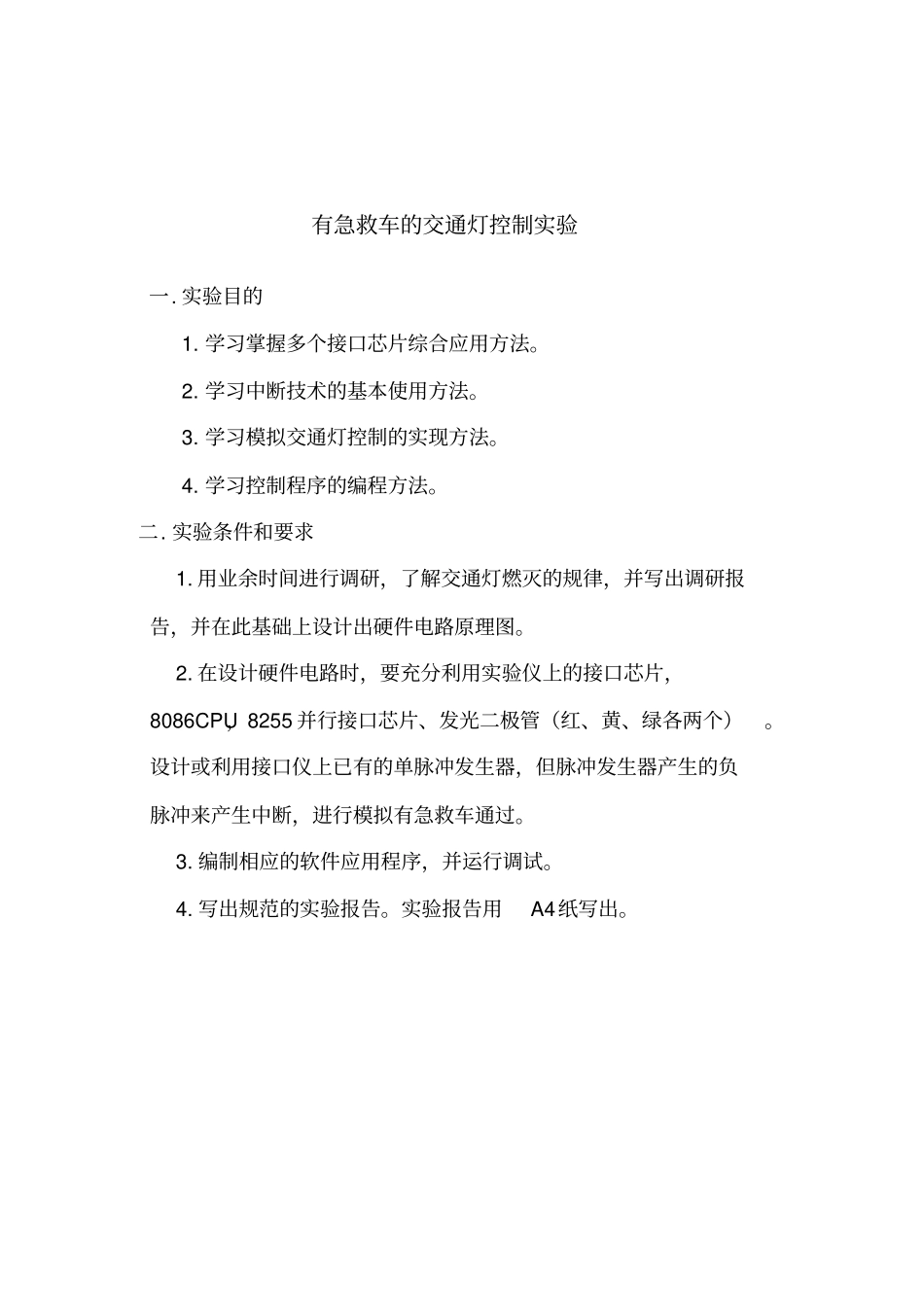

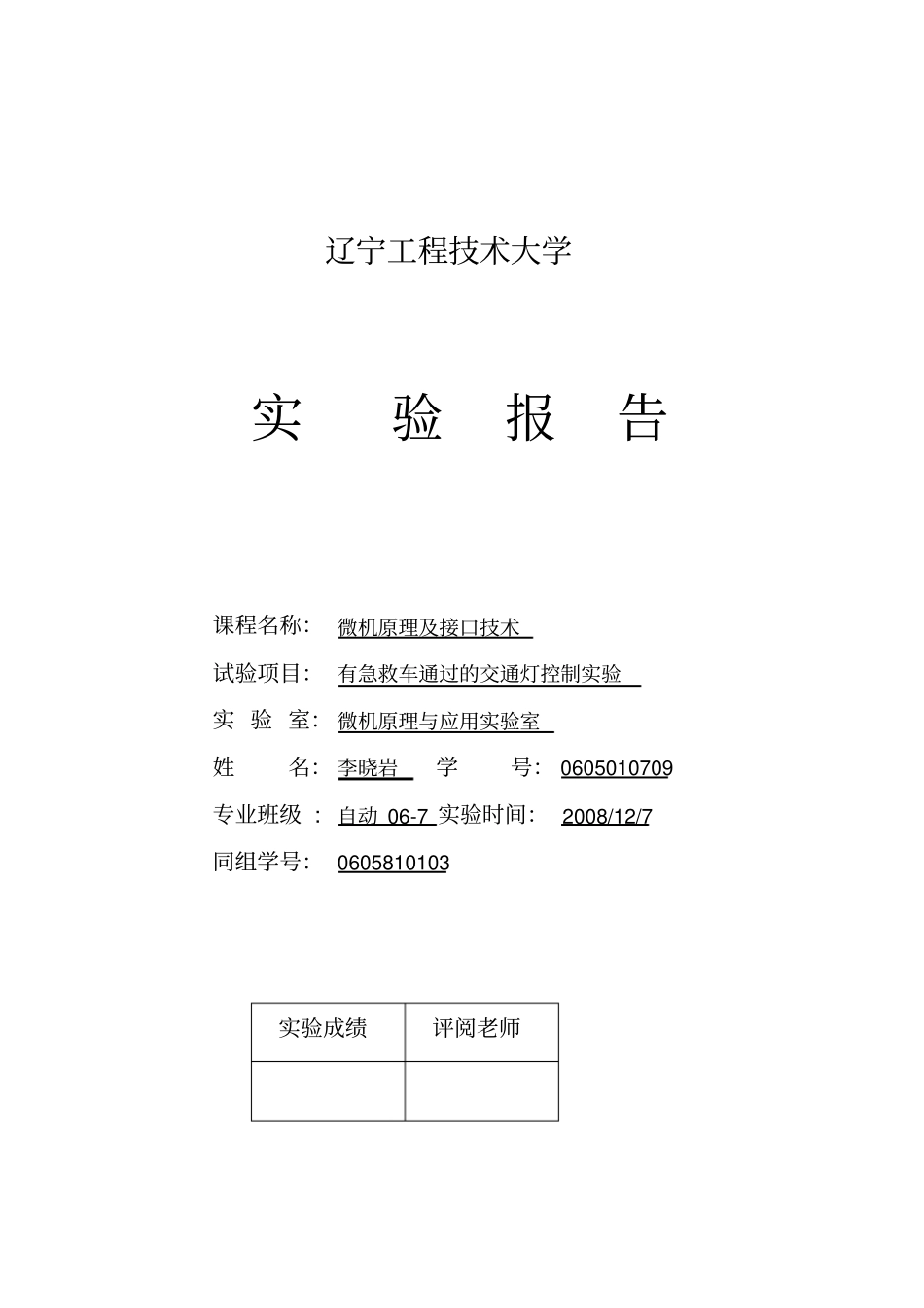

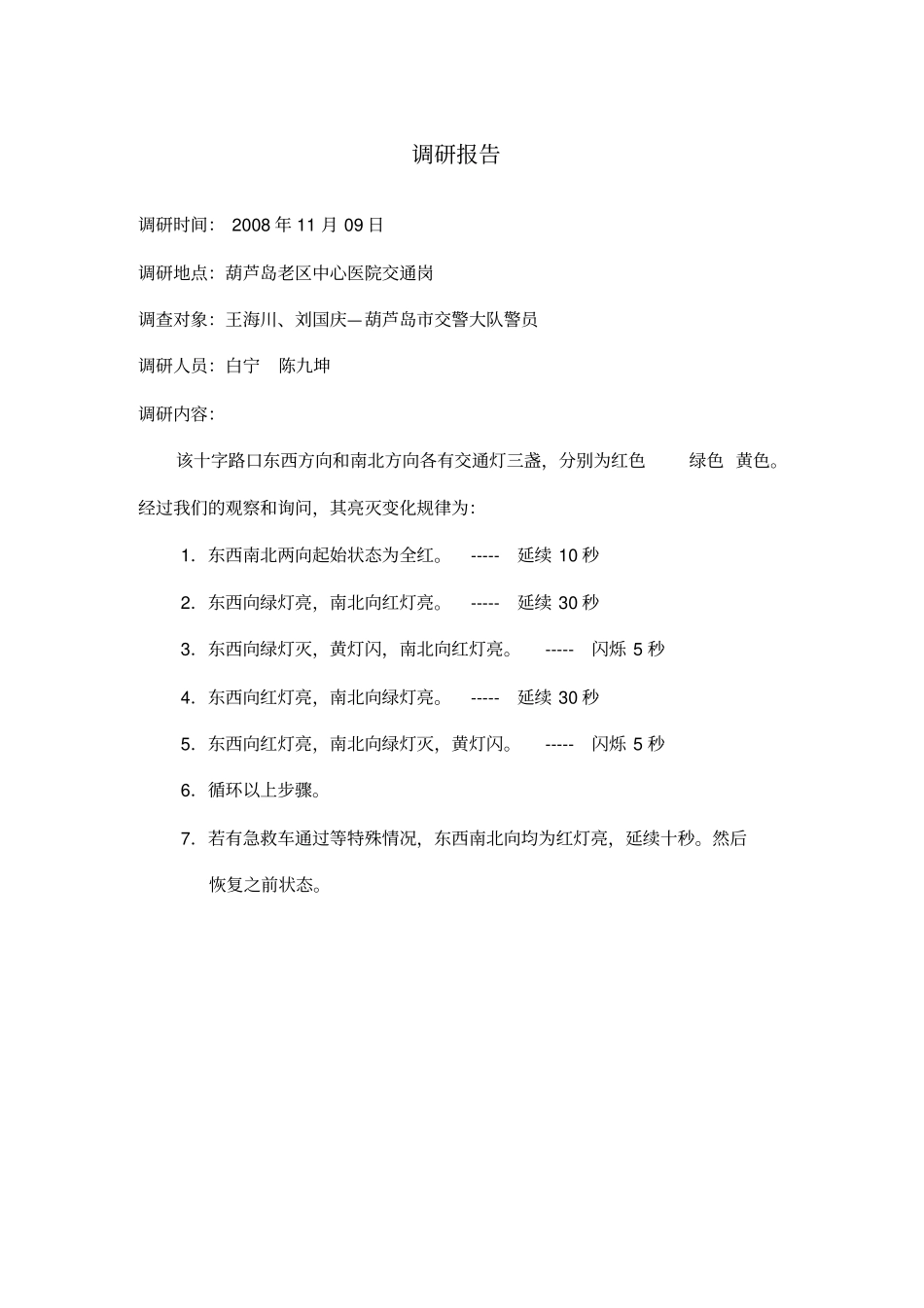

辽宁工程技术大学实验报告课程名称：微机原理及接口技术试验项目：有急救车通过的交通灯控制实验实验室：微机原理与应用实验室姓名：李晓岩学号：0605010709专业班级:自动06-7实验时间：2008/12/7同组学号：0605810103实验成绩评阅老师有急救车的交通灯控制实验一.实验目的1.学习掌握多个接口芯片综合应用方法。2.学习中断技术的基本使用方法。3.学习模拟交通灯控制的实现方法。4.学习控制程序的编程方法。二.实验条件和要求1.用业余时间进行调研，了解交通灯燃灭的规律，并写出调研报告，并在此基础上设计出硬件电路原理图。2.在设计硬件电路时，要充分利用实验仪上的接口芯片，8086CPU，8255并行接口芯片、发光二极管（红、黄、绿各两个）。设计或利用接口仪上已有的单脉冲发生器，但脉冲发生器产生的负脉冲来产生中断，进行模拟有急救车通过。3.编制相应的软件应用程序，并运行调试。4.写出规范的实验报告。实验报告用A4纸写出。调研报告调研时间：2008年11月09日调研地点：葫芦岛老区中心医院交通岗调查对象：王海川、刘国庆—葫芦岛市交警大队警员调研人员：白宁陈九坤调研内容：该十字路口东西方向和南北方向各有交通灯三盏，分别为红色绿色黄色。经过我们的观察和询问，其亮灭变化规律为：1．东西南北两向起始状态为全红。-----延续10秒2．东西向绿灯亮，南北向红灯亮。-----延续30秒3．东西向绿灯灭，黄灯闪，南北向红灯亮。-----闪烁5秒4．东西向红灯亮，南北向绿灯亮。-----延续30秒5．东西向红灯亮，南北向绿灯灭，黄灯闪。-----闪烁5秒6．循环以上步骤。7．若有急救车通过等特殊情况，东西南北向均为红灯亮，延续十秒。然后恢复之前状态。调研分析交通灯历史：19世纪初，在英国中部的约克城，红、绿装分别代表女性的不同身份。其中，着红装的女人表示我已结婚，而着绿装的女人则是未婚者。后来，英国伦敦议会大厦前经常发生马车轧人的事故，于是人们受到红绿装启发，1868年12月10日，信号灯家族的第一个成员就在伦敦议会大厦的广场上诞生了，由当时英国机械师德·哈特设计、制造的灯柱高7米，身上挂着一盏红、绿两色的提灯--煤气交通信号灯，这是城市街道的第一盏信号灯。在灯的脚下，一名手持长杆的警察随心所欲地牵动皮带转换提灯的颜色。后来在信号灯的中心装上煤气灯罩它的前面有两块红、绿玻璃交替遮挡。不幸的是只面世23天的煤气灯突然爆炸自灭，使一位正在值勤的警察也因此断送了性命。从此，城市的交通信号灯被取缔了。直到1914年，在美国的克利夫兰市才率先恢复了红绿灯，不过，这时已是“电气信号灯”。稍后又在纽约和芝加哥等城市，相继重新出现了交通信号灯。随着各种交通工具的发展和交通指挥的需要，第一盏名副其实的三色灯(红、黄、绿三种标志)于1918年诞生。它是三色圆形四面投影器，被安装在纽约市五号街的一座高塔上，由于它的诞生，使城市交通大为改善。黄色信号灯的发明者是我国的胡汝鼎，他怀着“科学救国”的抱负到美国深造，在大发明家爱迪生为董事长的美国通用电器公司任职员。一天，他站在繁华的十字路口等待绿灯信号，当他看到红灯而正要过去时，一辆转弯的汽车呼地一声擦身而过，吓了他一身冷汗。回到宿舍，他反复琢磨，终于想到在红、绿灯中间再加上一个黄色信号灯，提醒人们注意危险。他的建议立即得到有关方面的肯定。于是红、黄、绿三色信号灯即以一个完整的指挥信号家族，遍及全世界陆、海、空交通领域了。通过对葫芦岛老区中心医院十字路交通岗路口交通灯变化规律的调研，我看到了交通灯变化的现象，并从中找到了变化的规律，了解交通灯在现代交通运输中的重要作用。它是交通安全行驶的指示灯，为减少交通事故的发生，为人们的安全生活提供了保障。本路口的交通灯功建的比较早所以能还不够完善，没有指使车辆转向和根据车流量来规定通行时间等，但已经符合本设计的要求，能实现急救车通过等紧急情况。经总结此路口的交通灯亮灭规律表如下：交通灯亮灭规律表交通灯控制码表十六进制二进制状态103H00000011B状态212H00010010B状态306H02H00000110B00000010B状态421H00100001B状态509H01H00001001B00000001B灯状态东西红L1南北红L2东西...
