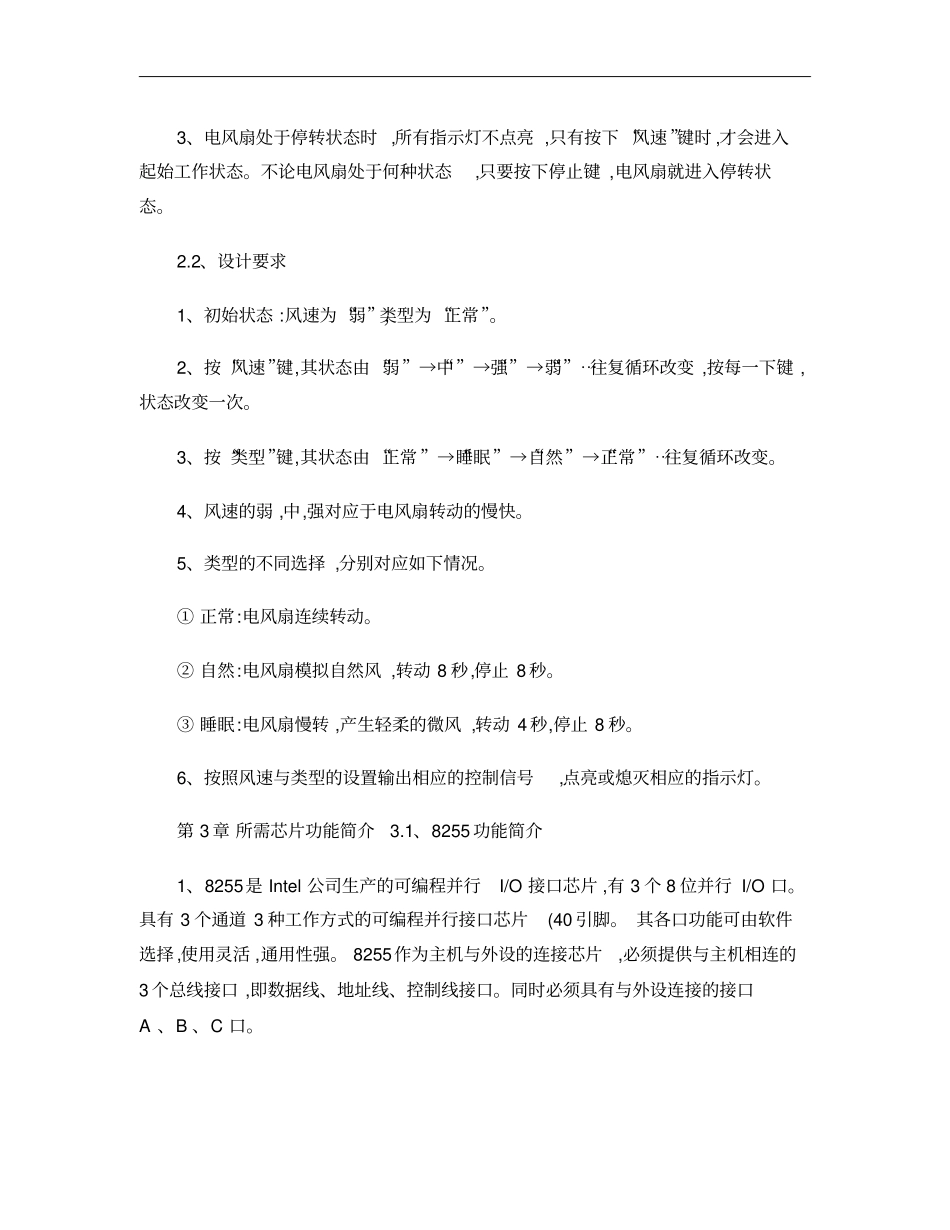

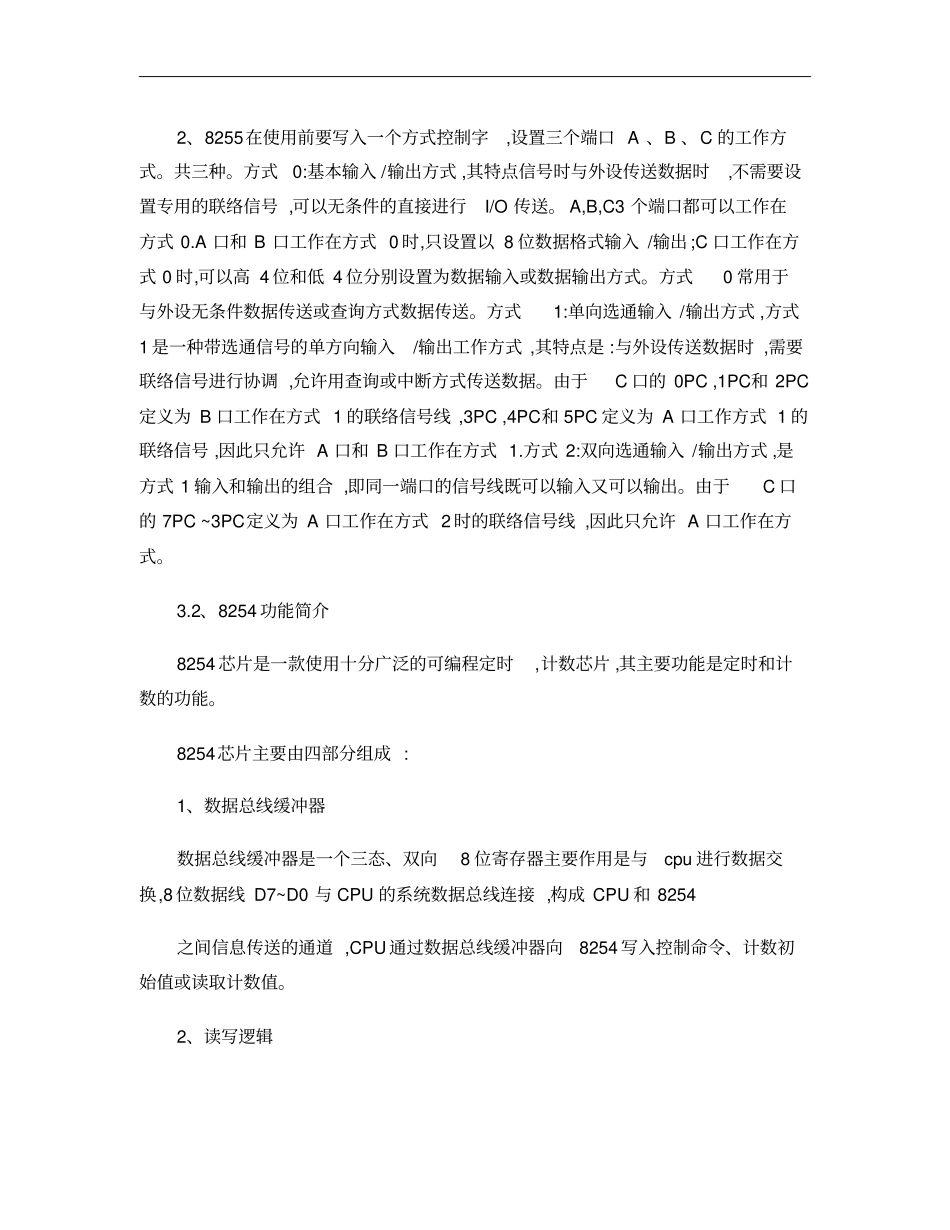

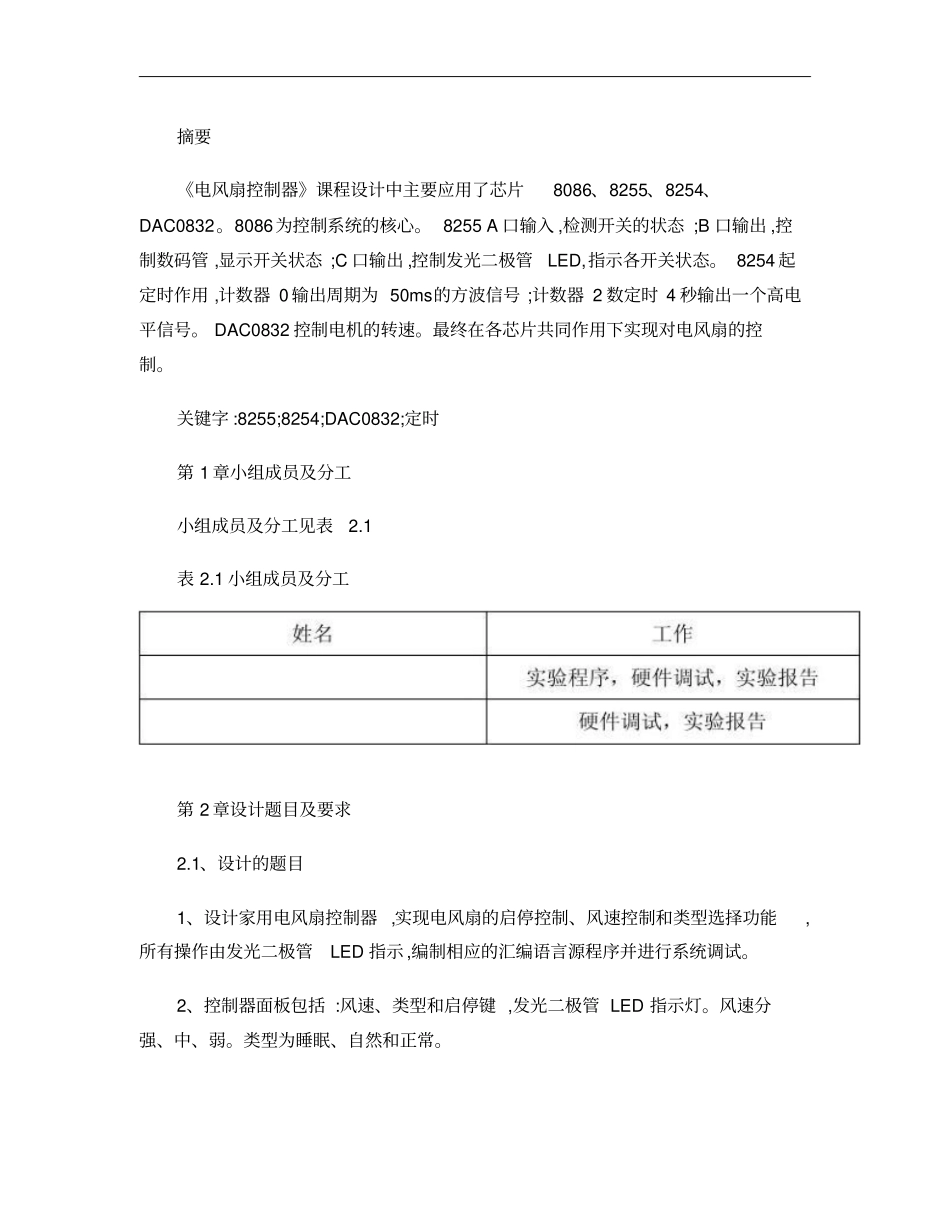

摘要《电风扇控制器》课程设计中主要应用了芯片8086、8255、8254、DAC0832。8086为控制系统的核心。8255A口输入,检测开关的状态;B口输出,控制数码管,显示开关状态;C口输出,控制发光二极管LED,指示各开关状态。8254起定时作用,计数器0输出周期为50ms的方波信号;计数器2数定时4秒输出一个高电平信号。DAC0832控制电机的转速。最终在各芯片共同作用下实现对电风扇的控制。关键字:8255;8254;DAC0832;定时第1章小组成员及分工小组成员及分工见表2.1表2.1小组成员及分工第2章设计题目及要求2.1、设计的题目1、设计家用电风扇控制器,实现电风扇的启停控制、风速控制和类型选择功能,所有操作由发光二极管LED指示,编制相应的汇编语言源程序并进行系统调试。2、控制器面板包括:风速、类型和启停键,发光二极管LED指示灯。风速分强、中、弱。类型为睡眠、自然和正常。3、电风扇处于停转状态时,所有指示灯不点亮,只有按下“风速”键时,才会进入起始工作状态。不论电风扇处于何种状态,只要按下停止键,电风扇就进入停转状态。2.2、设计要求1、初始状态:风速为“弱”,类型为“正常”。2、按“风速”键,其状态由“弱”→“中”→“强”→“弱”⋯往复循环改变,按每一下键,状态改变一次。3、按“类型”键,其状态由“正常”→“睡眠”→“自然”→“正常”⋯往复循环改变。4、风速的弱,中,强对应于电风扇转动的慢快。5、类型的不同选择,分别对应如下情况。①正常:电风扇连续转动。②自然:电风扇模拟自然风,转动8秒,停止8秒。③睡眠:电风扇慢转,产生轻柔的微风,转动4秒,停止8秒。6、按照风速与类型的设置输出相应的控制信号,点亮或熄灭相应的指示灯。第3章所需芯片功能简介3.1、8255功能简介1、8255是Intel公司生产的可编程并行I/O接口芯片,有3个8位并行I/O口。具有3个通道3种工作方式的可编程并行接口芯片(40引脚。其各口功能可由软件选择,使用灵活,通用性强。8255作为主机与外设的连接芯片,必须提供与主机相连的3个总线接口,即数据线、地址线、控制线接口。同时必须具有与外设连接的接口A、B、C口。2、8255在使用前要写入一个方式控制字,设置三个端口A、B、C的工作方式。共三种。方式0:基本输入/输出方式,其特点信号时与外设传送数据时,不需要设置专用的联络信号,可以无条件的直接进行I/O传送。A,B,C3个端口都可以工作在方式0.A口和B口工作在方式0时,只设置以8位数据格式输入/输出;C口工作在方式0时,可以高4位和低4位分别设置为数据输入或数据输出方式。方式0常用于与外设无条件数据传送或查询方式数据传送。方式1:单向选通输入/输出方式,方式1是一种带选通信号的单方向输入/输出工作方式,其特点是:与外设传送数据时,需要联络信号进行协调,允许用查询或中断方式传送数据。由于C口的0PC,1PC和2PC定义为B口工作在方式1的联络信号线,3PC,4PC和5PC定义为A口工作方式1的联络信号,因此只允许A口和B口工作在方式1.方式2:双向选通输入/输出方式,是方式1输入和输出的组合,即同一端口的信号线既可以输入又可以输出。由于C口的7PC~3PC定义为A口工作在方式2时的联络信号线,因此只允许A口工作在方式。3.2、8254功能简介8254芯片是一款使用十分广泛的可编程定时,计数芯片,其主要功能是定时和计数的功能。8254芯片主要由四部分组成:1、数据总线缓冲器数据总线缓冲器是一个三态、双向8位寄存器主要作用是与cpu进行数据交换,8位数据线D7~D0与CPU的系统数据总线连接,构成CPU和8254之间信息传送的通道,CPU通过数据总线缓冲器向8254写入控制命令、计数初始值或读取计数值。2、读写逻辑读写逻辑是芯片的控制部分,编程人员通过控制信号的选择来选择芯片的工作方式。读/写控制逻辑用来接收CPU系统总线的读、写控制信号和端口选择信号,用于控制8254内部寄存器的读/写操作。3、控制字寄存器控制寄存器是一个只能写不能读的8位寄存器,系统通过指令将控制字写入控制寄存器,设定8254的不同工作方式。4、计数器8254内部有三个结构完全相同而又相互独立的16位减“1”计数器,每个计数器有六种工作方式,各自可按照编程设定的方式工作。8254芯片的工作方式8254芯片共有六种工作方式,分别对应与六种不同的用途。(1方式0:计数结束产生中断...
