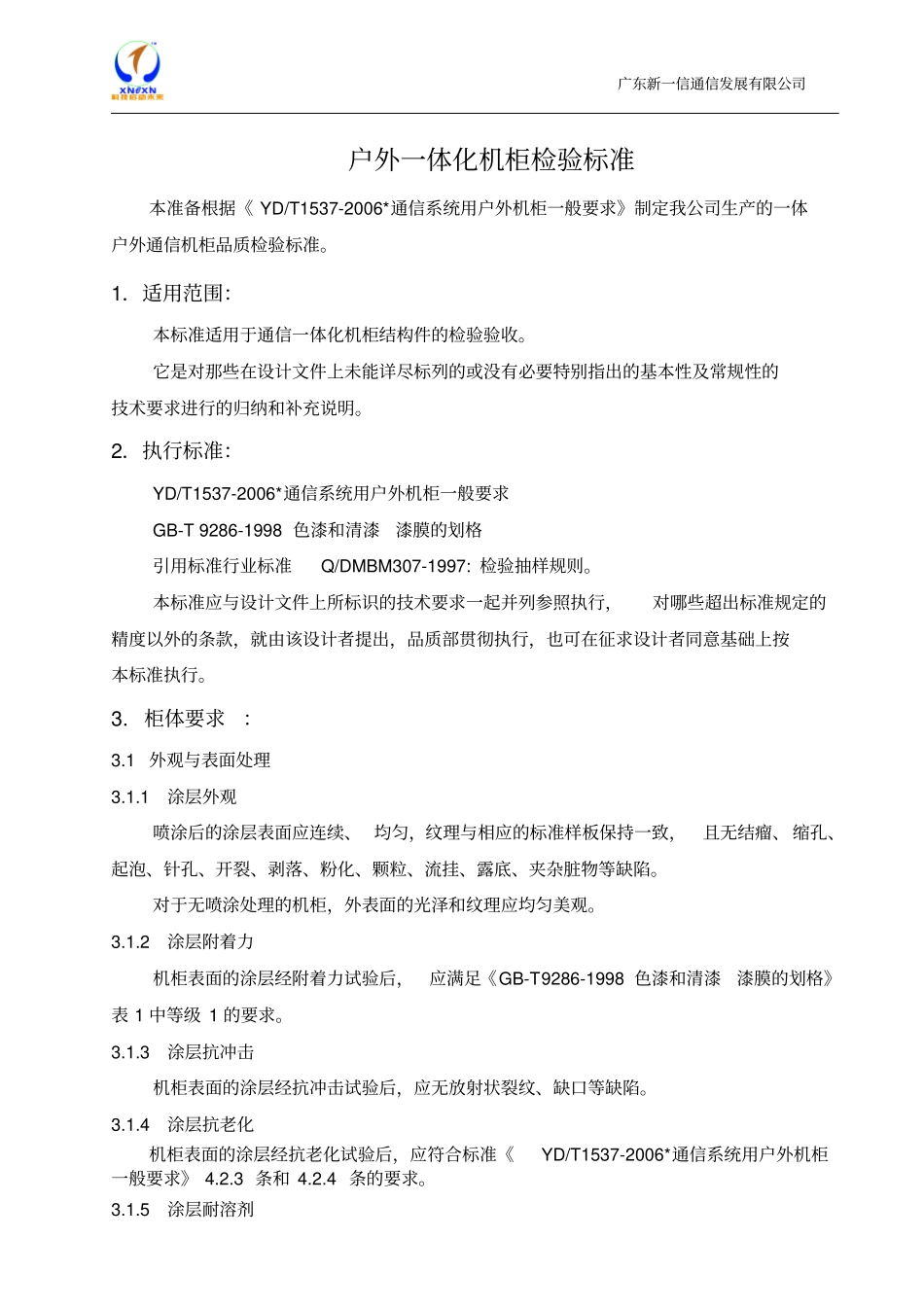

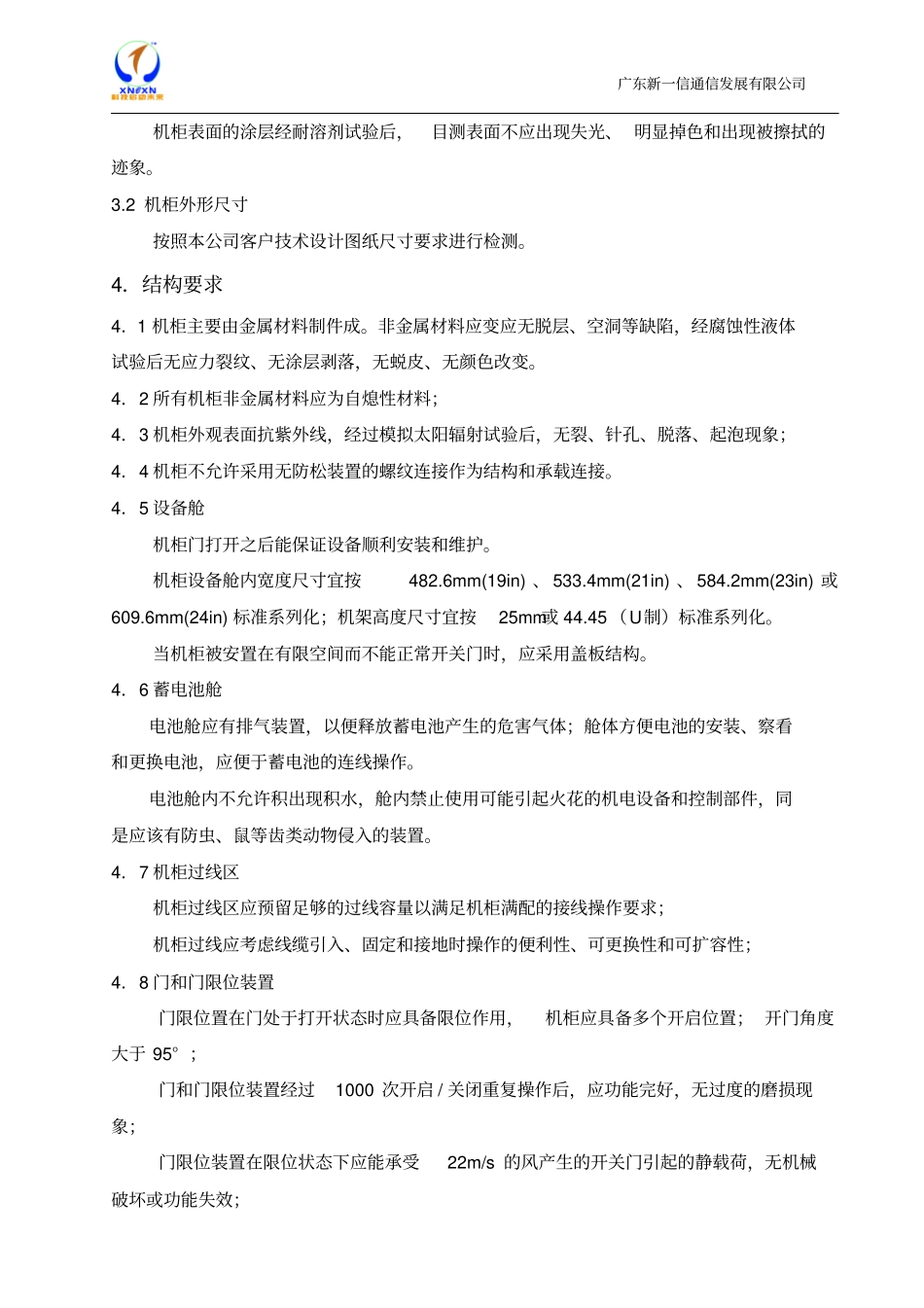

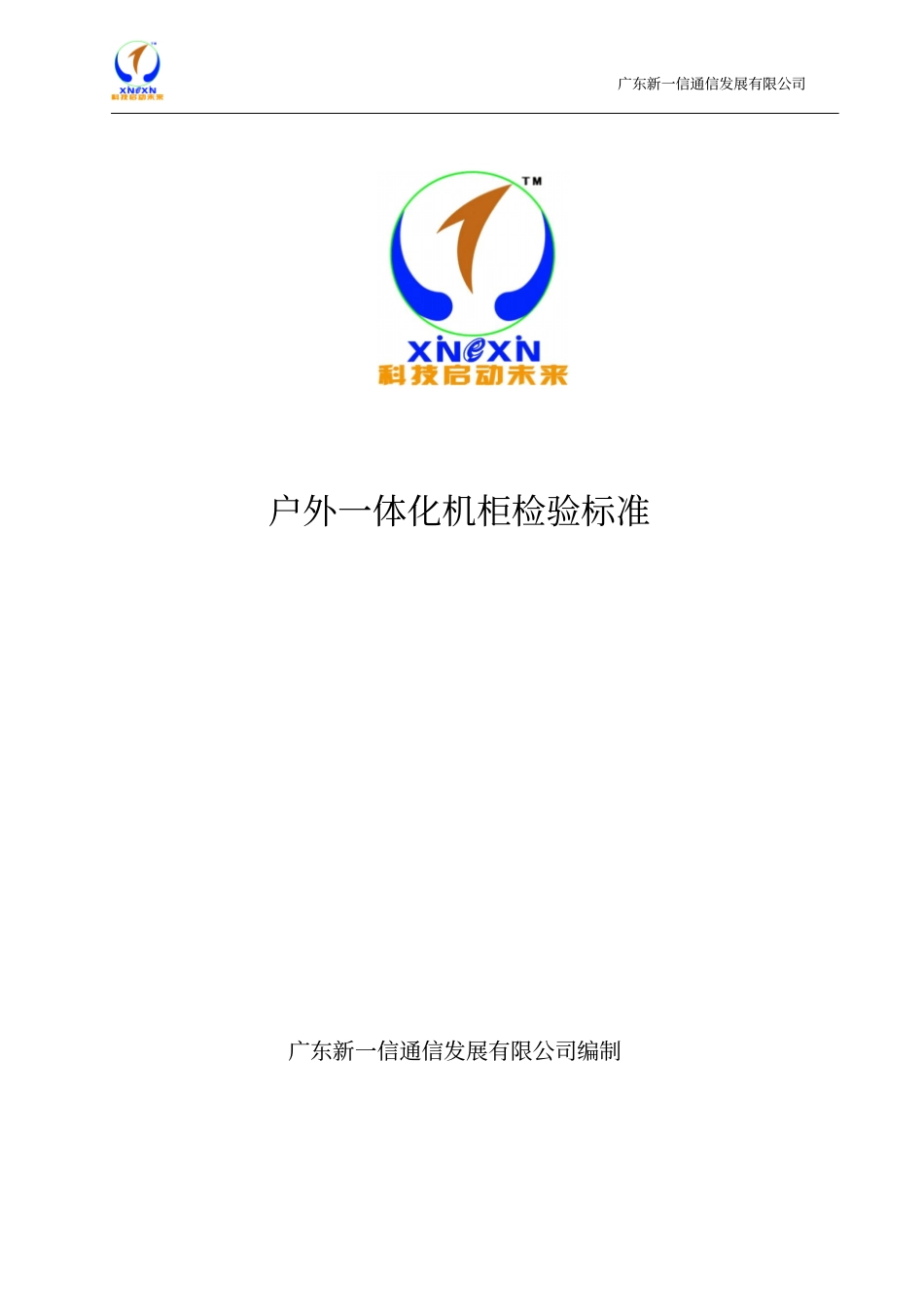

广东新一信通信发展有限公司户外一体化机柜检验标准广东新一信通信发展有限公司编制广东新一信通信发展有限公司户外一体化机柜检验标准本准备根据《YD/T1537-2006*通信系统用户外机柜一般要求》制定我公司生产的一体户外通信机柜品质检验标准。1．适用范围：本标准适用于通信一体化机柜结构件的检验验收。它是对那些在设计文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。2．执行标准：YD/T1537-2006*通信系统用户外机柜一般要求GB-T9286-1998色漆和清漆漆膜的划格引用标准行业标准Q/DMBM307-1997:检验抽样规则。本标准应与设计文件上所标识的技术要求一起并列参照执行，对哪些超出标准规定的精度以外的条款，就由该设计者提出，品质部贯彻执行，也可在征求设计者同意基础上按本标准执行。3.柜体要求：3.1外观与表面处理3.1.1涂层外观喷涂后的涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。对于无喷涂处理的机柜，外表面的光泽和纹理应均匀美观。3.1.2涂层附着力机柜表面的涂层经附着力试验后，应满足《GB-T9286-1998色漆和清漆漆膜的划格》表1中等级1的要求。3.1.3涂层抗冲击机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。3.1.4涂层抗老化机柜表面的涂层经抗老化试验后，应符合标准《YD/T1537-2006*通信系统用户外机柜一般要求》4.2.3条和4.2.4条的要求。3.1.5涂层耐溶剂广东新一信通信发展有限公司机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。3.2机柜外形尺寸按照本公司客户技术设计图纸尺寸要求进行检测。4．结构要求4．1机柜主要由金属材料制件成。非金属材料应变应无脱层、空洞等缺陷，经腐蚀性液体试验后无应力裂纹、无涂层剥落，无蜕皮、无颜色改变。4．2所有机柜非金属材料应为自熄性材料；4．3机柜外观表面抗紫外线，经过模拟太阳辐射试验后，无裂、针孔、脱落、起泡现象；4．4机柜不允许采用无防松装置的螺纹连接作为结构和承载连接。4．5设备舱机柜门打开之后能保证设备顺利安装和维护。机柜设备舱内宽度尺寸宜按482.6mm(19in)、533.4mm(21in)、584.2mm(23in)或609.6mm(24in)标准系列化；机架高度尺寸宜按25mm或44.45（U制）标准系列化。当机柜被安置在有限空间而不能正常开关门时，应采用盖板结构。4．6蓄电池舱电池舱应有排气装置，以便释放蓄电池产生的危害气体；舱体方便电池的安装、察看和更换电池，应便于蓄电池的连线操作。电池舱内不允许积出现积水，舱内禁止使用可能引起火花的机电设备和控制部件，同是应该有防虫、鼠等齿类动物侵入的装置。4．7机柜过线区机柜过线区应预留足够的过线容量以满足机柜满配的接线操作要求；机柜过线应考虑线缆引入、固定和接地时操作的便利性、可更换性和可扩容性；4．8门和门限位装置门限位置在门处于打开状态时应具备限位作用，机柜应具备多个开启位置；开门角度大于95°；门和门限位装置经过1000次开启/关闭重复操作后，应功能完好，无过度的磨损现象；门限位装置在限位状态下应能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能失效；广东新一信通信发展有限公司4．9通风口通风式机柜所有通风开口采用纱窗、防尘网或其它装置，防止防虫、鼠等齿类动物侵入。4．10叉车装置垫木的结构应允许用叉车从底面或侧面将机柜移动。清楚标识安全提升所要求的叉车的长度。如果垫木不能从特定的底面或侧面提升，应在表面清楚标记以提醒叉车操作人员。5支持19英寸（IEC297）标准机架，以及支持符合19英寸（IEC297）尺寸安装空间要求的各种设备（如电源设备、基站设备、传输设备、温控设备、蓄电池、防雷设备及其它配套设备）的安装。5．监控、警告要求5．1门禁告警当机柜中装有门禁告警器时，经门（盖板）的非法侵入应发出告警信号，并能将告警信号传给监控中心。5．2电源失效告警当机柜中装有电源失效告警装置时，AC屏电源失效应发出电源失效告警信号，同时将告警信号传给监控中心，装有电源制冷系统机柜，应具备制冷系统失效告警，并...
