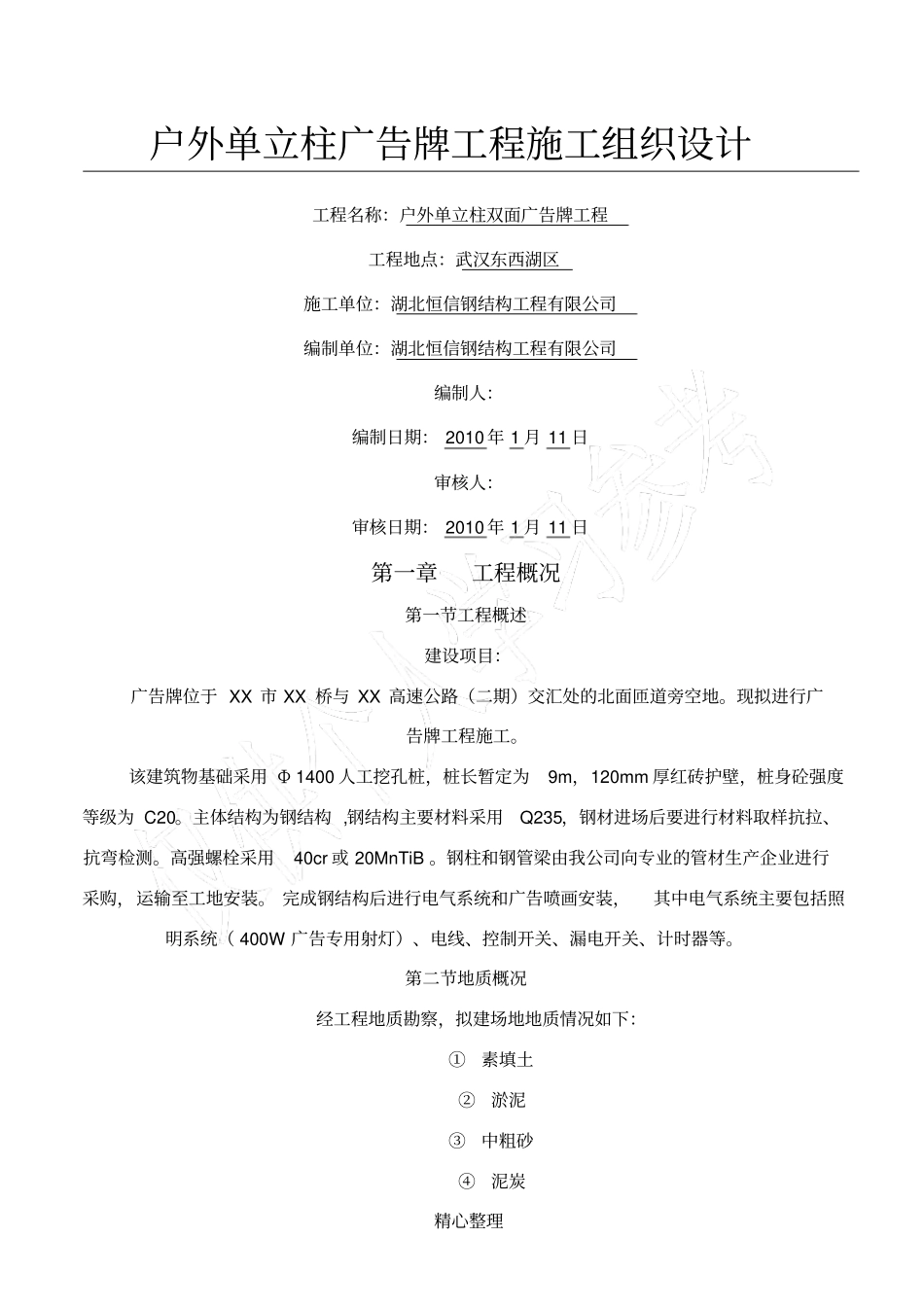

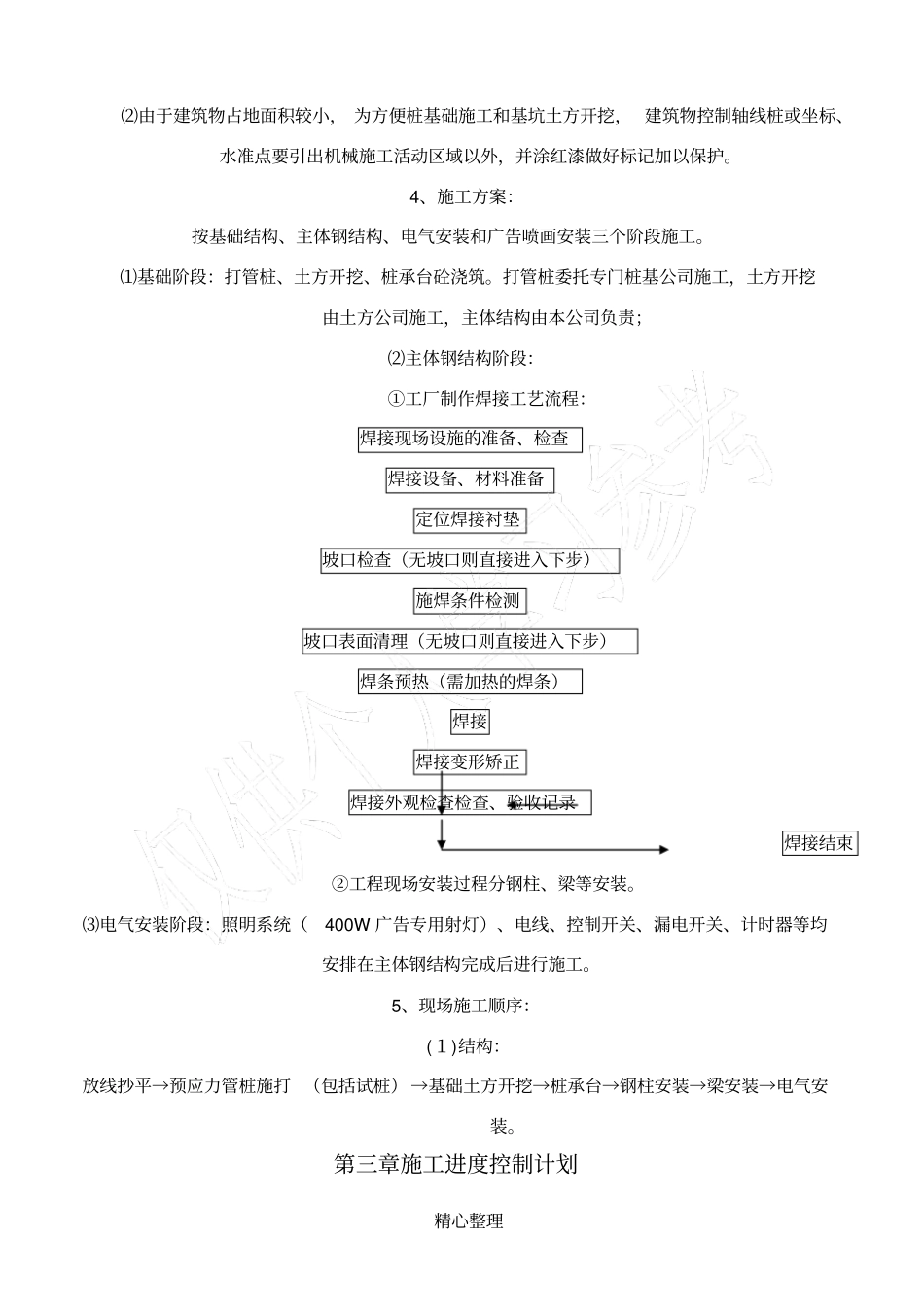

精心整理户外单立柱广告牌工程施工组织设计工程名称：户外单立柱双面广告牌工程工程地点：武汉东西湖区施工单位：湖北恒信钢结构工程有限公司编制单位：湖北恒信钢结构工程有限公司编制人：编制日期：2010年1月11日审核人：审核日期：2010年1月11日第一章工程概况第一节工程概述建设项目：广告牌位于XX市XX桥与XX高速公路（二期）交汇处的北面匝道旁空地。现拟进行广告牌工程施工。该建筑物基础采用Φ1400人工挖孔桩，桩长暂定为9m，120mm厚红砖护壁，桩身砼强度等级为C20。主体结构为钢结构,钢结构主要材料采用Q235，钢材进场后要进行材料取样抗拉、抗弯检测。高强螺栓采用40cr或20MnTiB。钢柱和钢管梁由我公司向专业的管材生产企业进行采购，运输至工地安装。完成钢结构后进行电气系统和广告喷画安装，其中电气系统主要包括照明系统（400W广告专用射灯）、电线、控制开关、漏电开关、计时器等。第二节地质概况经工程地质勘察，拟建场地地质情况如下：①素填土②淤泥③中粗砂④泥炭精心整理⑤粘土⑥细中砂⑦中风化砂砾岩地质情况详见《工程地质勘察报告》。第三节工程特点1、建筑物结构体形简单，施工质量要求高。2、合同工期紧，配备工效高的施工机械设备，组织足够劳动力和组成强有力的现场管理人员班子。3、施工条件:该工程土建施工图纸全部出齐。施工现场已基本实现“三通一平”，进场施工前，再根据现场机械设备的布置和人员操作工艺的安排，将水、电源另行拉接至操作位置。本场地地处XX市XX桥与XX高速公路（二期）交汇处的北匝道旁空地，陆路交通四通八达，施工材料和设备运输比较方便。施工场地较为宽广，材料、施工设备堆放和设置较为有利。第二章施工部署１、工期施工计划工期：38个日历天（X月X日完工）。２、工程施工质量等级目标该工程的施工将严格执行国家现行的施工规范、操作规程和工程质量检验评定标准，确保工程以高效、优质的目标，按设计图纸的要求全面完成。工程施工质量等级目标为市优良工程。3、施工准备测量线及测量桩点的保护：⑴施工前，测量用水准点、建筑物四置定位线或定位主轴线由市测量部门提供，施工单位自行放线，完成后，建筑物的定位线由区规划部门派人鉴线复核无误后，施工单位方可继续施工。精心整理⑵由于建筑物占地面积较小，为方便桩基础施工和基坑土方开挖，建筑物控制轴线桩或坐标、水准点要引出机械施工活动区域以外，并涂红漆做好标记加以保护。4、施工方案：按基础结构、主体钢结构、电气安装和广告喷画安装三个阶段施工。⑴基础阶段：打管桩、土方开挖、桩承台砼浇筑。打管桩委托专门桩基公司施工，土方开挖由土方公司施工，主体结构由本公司负责；⑵主体钢结构阶段：①工厂制作焊接工艺流程：焊接现场设施的准备、检查焊接设备、材料准备定位焊接衬垫坡口检查（无坡口则直接进入下步）施焊条件检测坡口表面清理（无坡口则直接进入下步）焊条预热（需加热的焊条）焊接焊接变形矫正焊接外观检查检查、验收记录焊接结束②工程现场安装过程分钢柱、梁等安装。⑶电气安装阶段：照明系统（400W广告专用射灯）、电线、控制开关、漏电开关、计时器等均安排在主体钢结构完成后进行施工。5、现场施工顺序：(１)结构：放线抄平→预应力管桩施打（包括试桩）→基础土方开挖→桩承台→钢柱安装→梁安装→电气安装。第三章施工进度控制计划精心整理施工进度控制如下：准备工作1天，管桩施工1天，管桩检测试验3天，土方开挖1天，基础承台施工3天，土方回填1天，主体钢结构焊制及安装24天，电气系统安装3天，广告喷画安装1天。第四章施工平面布置施工材料堆放、临时设施位置等施工现场布置详见施工平面布置图。1、施工用水、用电：①施工用水、电由兴建单位提供。并单独安装水、电表。②因本工程所需用水量极少，故不计算用水量。③施工用电包括动力用电。经设备功率统计得知动力总用电量约为P1＝186KW电焊机额定功率:P2＝48KW故拟要求工地安装250KW变压器。2、施工临时设施：为满足现场施工管理、材料堆放及半成品加工（如模板、预埋铁件等）,进场后，拟在场地搭设保卫用房1间，临时设施在进场施工前与业主商量布置，待工程竣工交付业主使用时拆掉...
