专题五 巧测电阻VIP免费

专题五 巧测电阻_第1页
1/19
专题五 巧测电阻_第2页
2/19

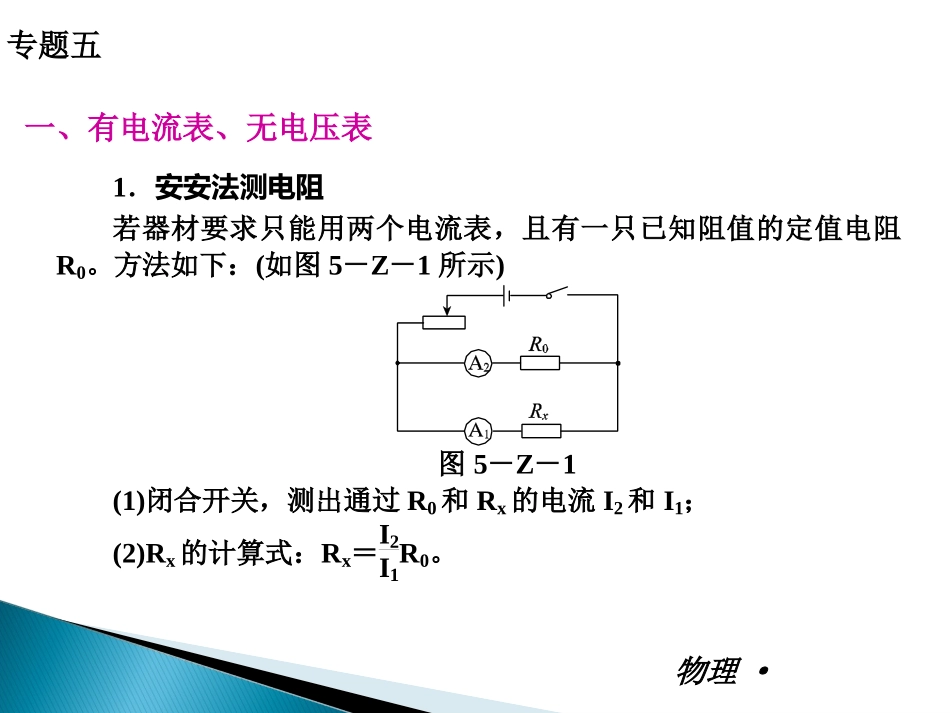

专题五 巧测电阻_第3页
3/19
物理新课标(RJ)九年级(下册)物理·新课标(RJ)专题五┃巧测电阻物理·新课标(RJ)一、有电流表、无电压表1.安安法测电阻若器材要求只能用两个电流表,且有一只已知阻值的定值电阻R0。方法如下:(如图5-Z-1所示)图5-Z-1(1)闭合开关,测出通过R0和Rx的电流I2和I1;(2)Rx的计算式:Rx=I2I1R0。专题五┃巧测电阻物理·新课标(RJ)2.安滑法测电阻若器材要求只能用一个电流表,且有一只滑动变阻器,方法如下:(如图5-Z-2所示)图5-Z-2(1)闭合开关,测出通过当滑动变阻器阻值最大(最大电阻为Rm)时的电流值I1和当滑动变阻器阻值最小时的电流值I2;(2)Rx的计算式:Rx=I1I2-I1Rm。专题五┃巧测电阻物理·新课标(RJ)3.安阻法测电阻若器材要求只能用一个电流表,且有一只已知阻值的定值电阻R0,方法如下:(如图5-Z-3所示)图5-Z-3(1)当S1断开,S2闭合时,电流表测通过R0的电流为I0;(2)当S1闭合,S2断开时,电流表测通过Rx的电流Ix;(3)Rx的计算式:Rx=I0IxR0。专题五┃巧测电阻物理·新课标(RJ)二、有电压表、无电流表1.伏伏法测电阻若器材要求只能用两个电压表,且有一只已知阻值的定值电阻R0,方法如下:(如图5-Z-4所示)图5-Z-4(1)闭合开关,测出R0和Rx两端的电压U1和U2;(2)Rx的计算式:Rx=U2U1R0。专题五┃巧测电阻物理·新课标(RJ)2.伏滑法测电阻若器材要求只能用一个电压表,且有一只滑动变阻器,方法如下:(如图5-Z-5所示)图5-Z-5(1)闭合开关,测出当滑动变阻器阻值最大(最大电阻为Rm)时Rx两端的电压值U1和当滑动变阻器阻值最小时Rx两端的电压值U2;(2)Rx的计算式:Rx=U1U2-U1Rm。专题五┃巧测电阻物理·新课标(RJ)3.伏阻法测电阻若器材要求只能用一个电压表,且有一只已知阻值的定值电阻R0,方法如下:(如图5-Z-6所示)图5-Z-6(1)当S1闭合,S2断开时,电压测电源电压为U;(2)当S1、S2都闭合时,电压表(3)Rx的计算式:Rx=U-U0U0R0。表测R0两端电压为U0;专题五┃巧测电阻物理·新课标(RJ)规律总结根据伏安法测电阻可知,测量电阻阻值时,需要测量出待测电阻两端的电压和通过待测电阻的电流,如果没有电压表或电流表时,则需要借助定值电阻进行具体测量:①有电流表及定值电阻(或电阻箱),没有电压表:一般根据并联电路电压相等的规律,借助定值电阻及电流表间接测量待测电阻两端的电压;②有电压表及定值电阻(或电阻箱),没有电流表:一般根据串联电路电流相等的规律,借助定值电阻及电压表间接测量通过待测电阻的电流;也可以利用短路的方法测量电源电压及其中某个电阻两端的电压,根据U=U1+U2进行间接判断。专题五┃巧测电阻物理·新课标(RJ)针对训练1.[2011·福州中考]如图5-Z-7所示,几个同学在只有电流表或电压表时,利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路,其中不可行的是()图5-Z-7C专题五┃巧测电阻物理·新课标(RJ)[解析]CA项中,I0=Ix,即:U1R0=U2Rx,得Rx=U2U1R0,A可行;B项中,U0=Ux,即I1R0=I2Rx,得Rx=I1I2R0,B可行;C项中,电流表能测出Rx的电流,但无法知道Rx两端的电压,故C不可行;D项中,开关S、S1闭合时,电压表测出电源电压U,S闭合、S1断开时,R0与Rx串联,电压表测出Rx两端电压Ux,I0=Ix,即U-UxR0=UxRx,得Rx=UxU-UxR0,D可行。专题五┃巧测电阻物理·新课标(RJ)2.[2011·扬州中考]在测量定值电阻Rx阻值的实验中:(1)请你将图5-Z-8中的实物电路用笔画线代替导线连接完整。图5-Z-8(2)实验时,若只有Rx断路,开关闭合,电路中可能出现的一种现象是________。(3)在实验过程中,发现电压表不能使用,小明将滑动变阻器调到最大值作为定值电阻R0使用(R0已知),设计了如图5-Z-9所示的电路测量Rx的阻值。测量时,只闭合开关S1,电流表示数为I1,只闭合开关S2,电流表示数为I2,则Rx两端的电压为____________,电阻Rx=________。(用I1、I2和R0表示)电流表的示数为零,电压表示数约为3V图5-Z-11I2R0I2R0I1专题五┃巧测电阻物理·新课标(RJ)图5-Z-9图5-Z-10(4)因图5-Z-9未能测出多组数据,于是小明向老师借了一只定值电阻R0(R0已知),设计了如图5-Z-...
