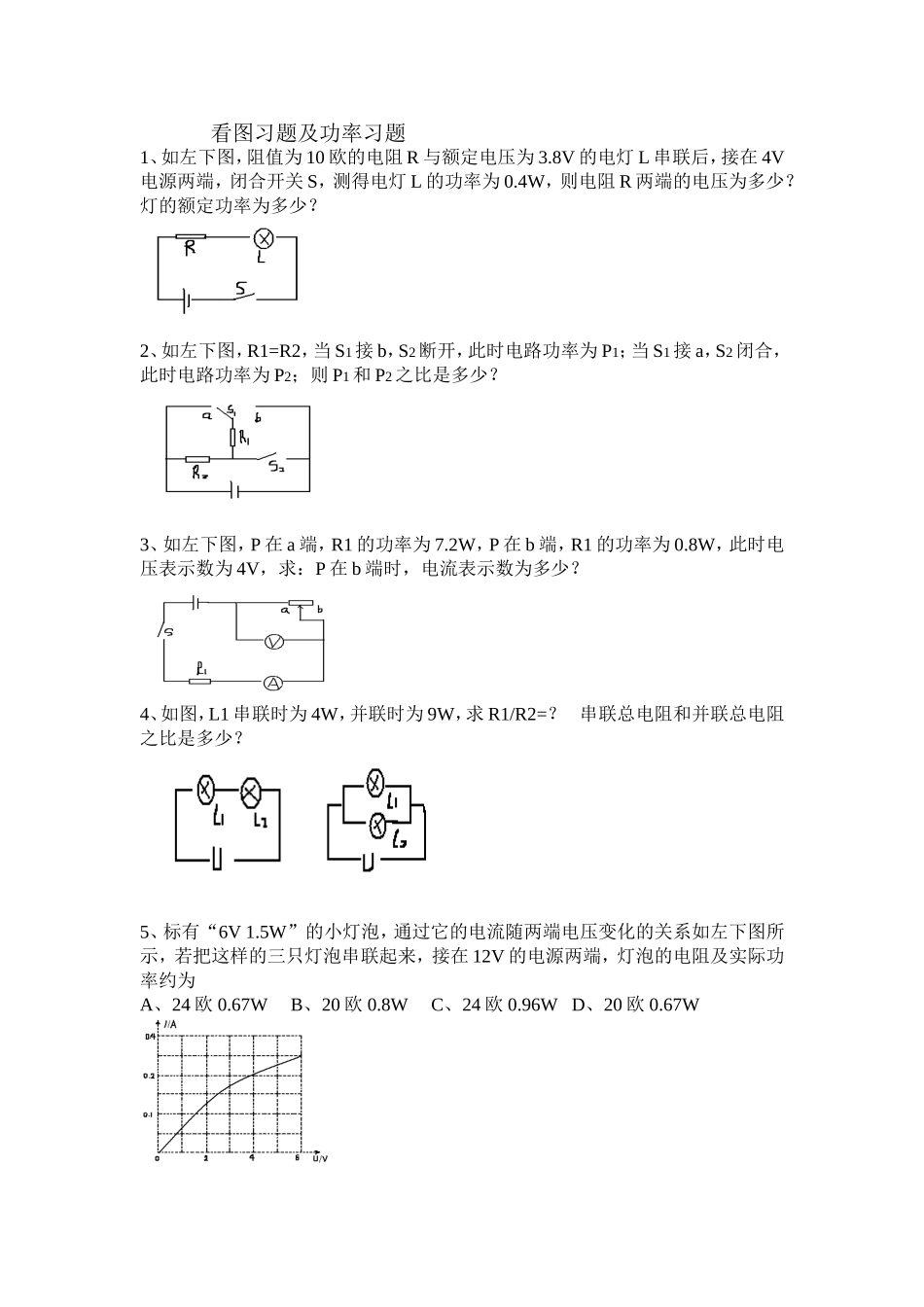

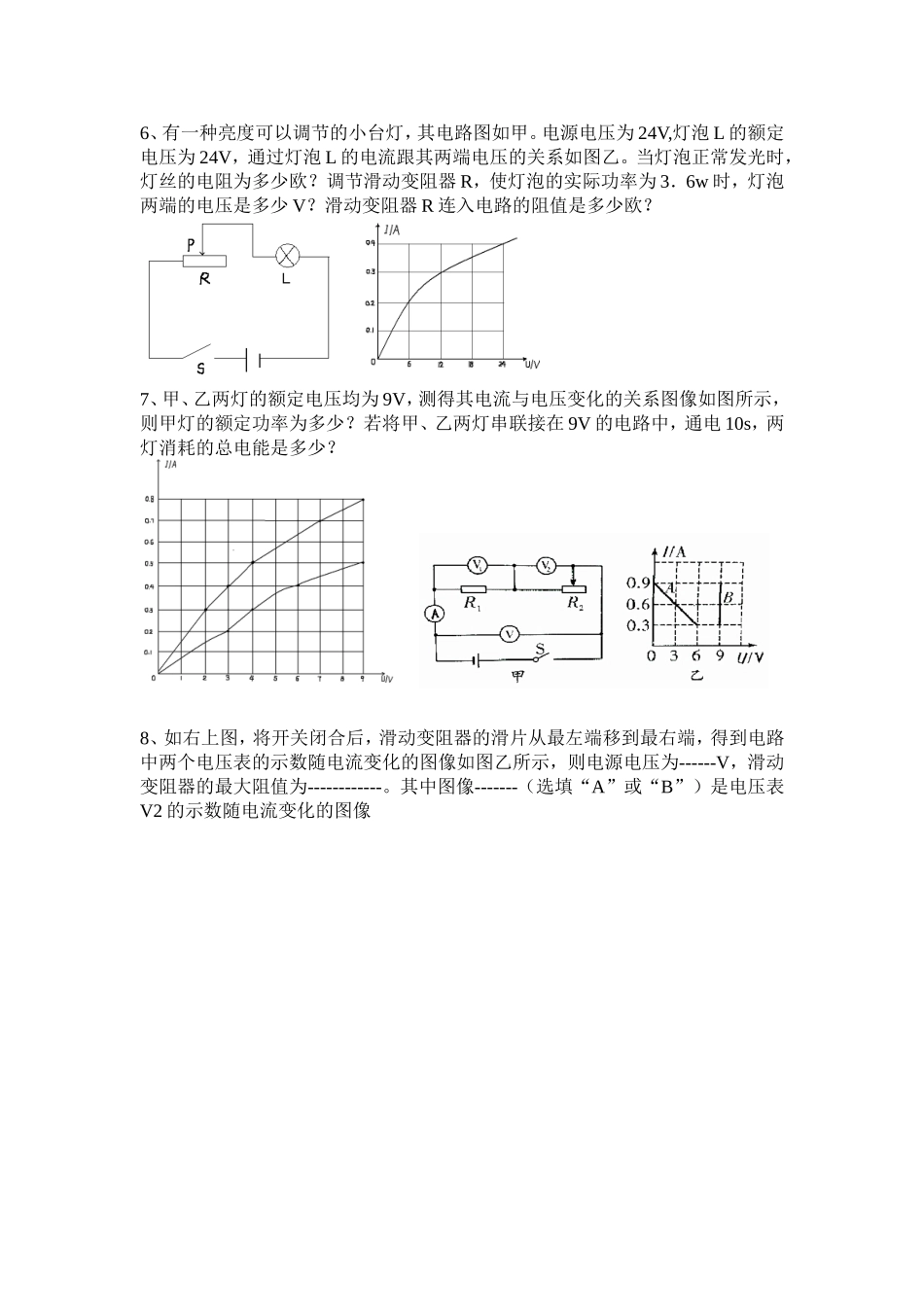

看图习题及功率习题1、如左下图，阻值为10欧的电阻R与额定电压为3.8V的电灯L串联后，接在4V电源两端，闭合开关S，测得电灯L的功率为0.4W，则电阻R两端的电压为多少？灯的额定功率为多少？2、如左下图，R1=R2，当S1接b，S2断开，此时电路功率为P1；当S1接a，S2闭合，此时电路功率为P2；则P1和P2之比是多少？3、如左下图，P在a端，R1的功率为7.2W，P在b端，R1的功率为0.8W，此时电压表示数为4V，求：P在b端时，电流表示数为多少？4、如图，L1串联时为4W，并联时为9W，求R1/R2=？串联总电阻和并联总电阻之比是多少？5、标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如左下图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为A、24欧0.67WB、20欧0.8WC、24欧0.96WD、20欧0.67W6、有一种亮度可以调节的小台灯，其电路图如甲。电源电压为24V,灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为多少欧？调节滑动变阻器R，使灯泡的实际功率为3．6w时，灯泡两端的电压是多少V？滑动变阻器R连入电路的阻值是多少欧？7、甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图像如图所示，则甲灯的额定功率为多少？若将甲、乙两灯串联接在9V的电路中，通电10s，两灯消耗的总电能是多少？8、如右上图，将开关闭合后，滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图像如图乙所示，则电源电压为------V，滑动变阻器的最大阻值为------------。其中图像-------（选填“A”或“B”）是电压表V2的示数随电流变化的图像
