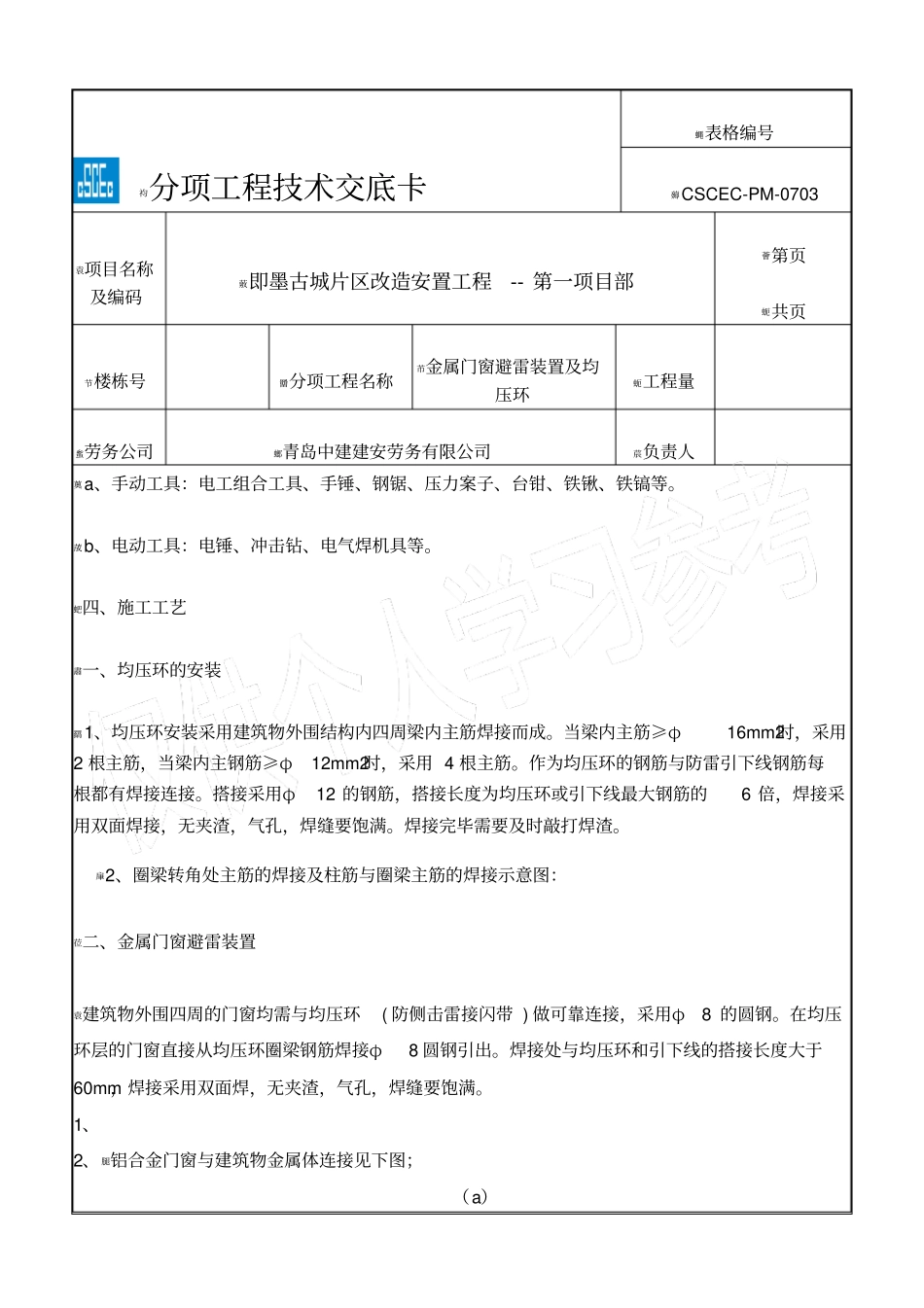

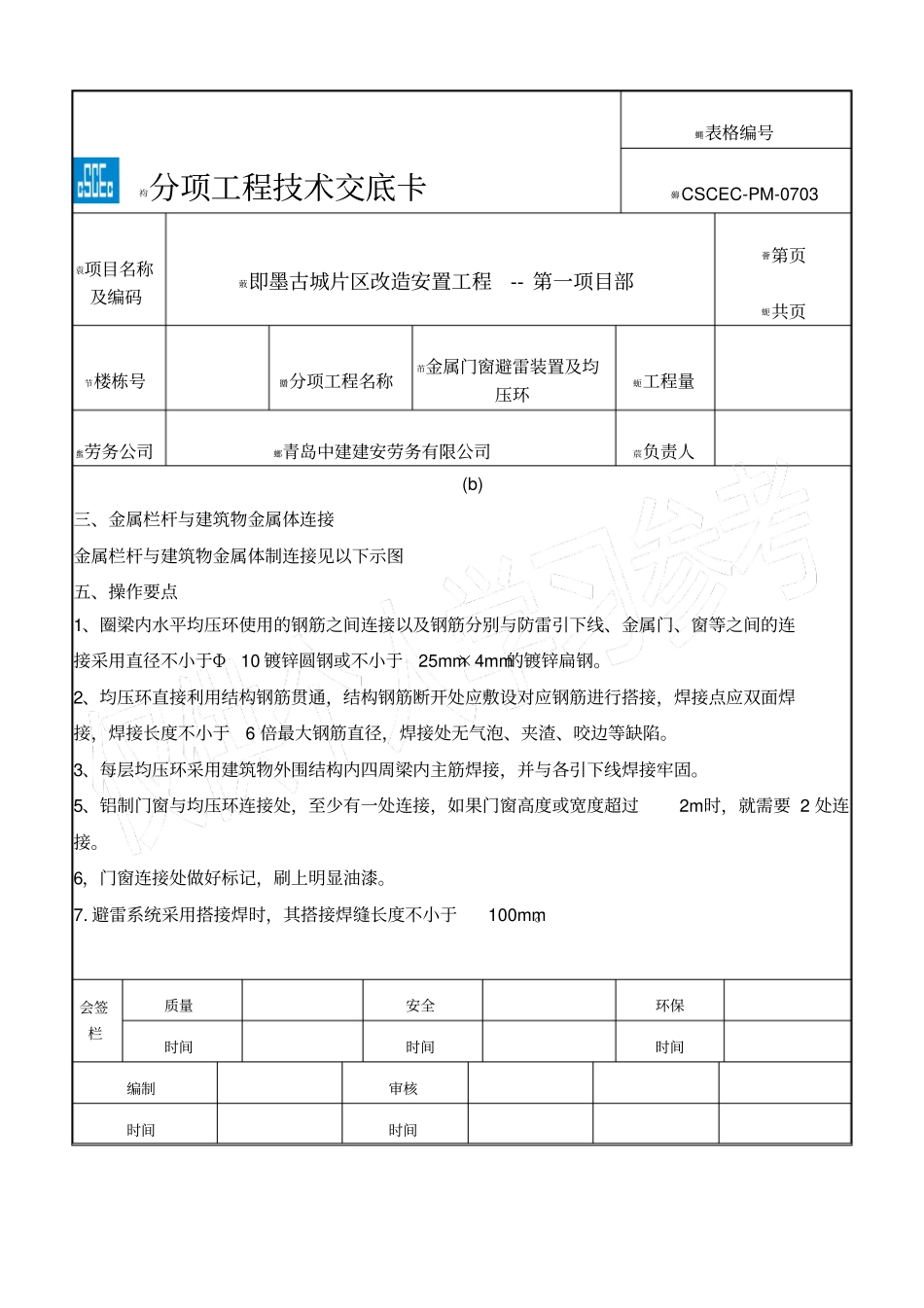

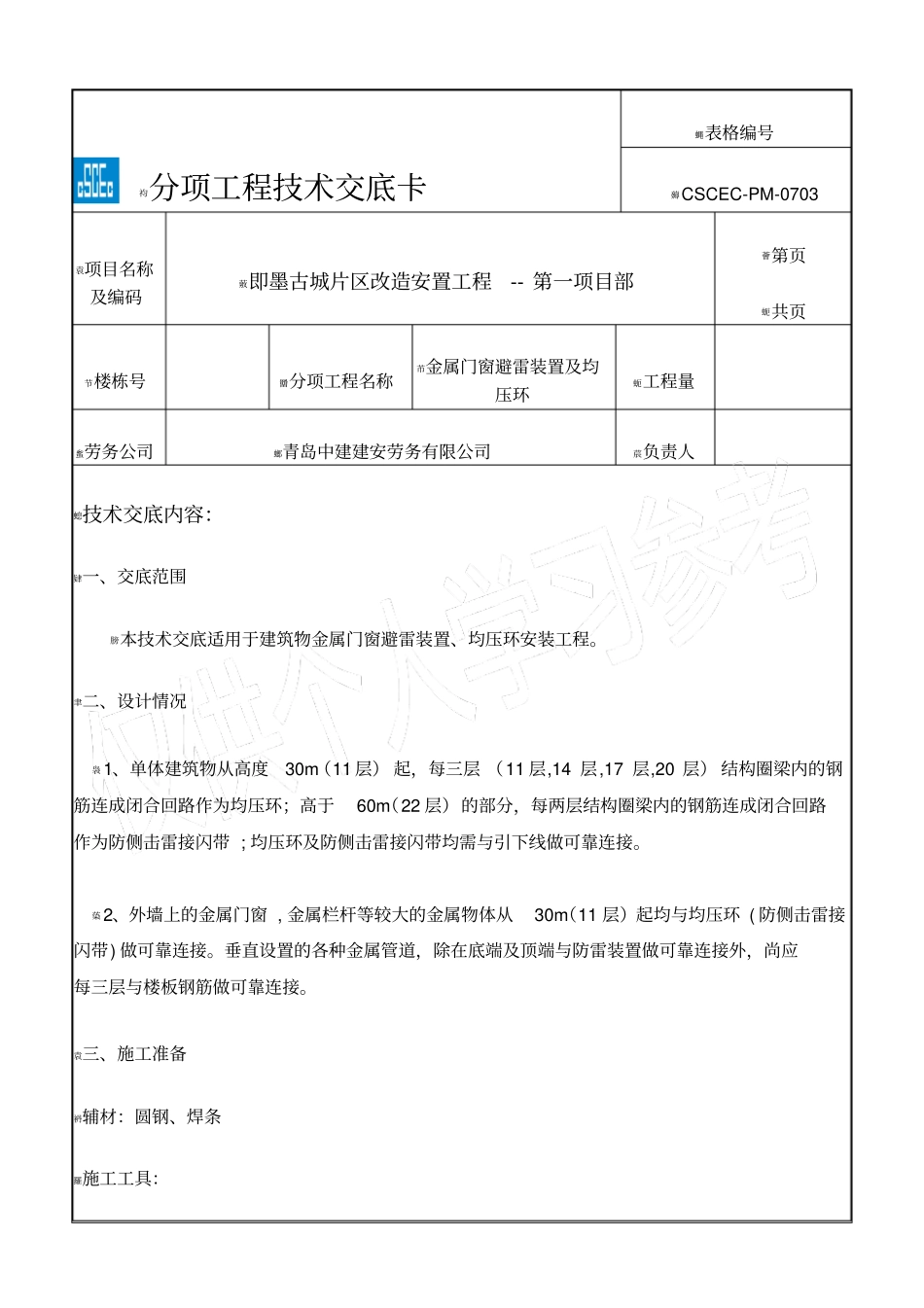

袀分项工程技术交底卡蝿表格编号薅CSCEC-PM-0703袁项目名称及编码薂即墨古城片区改造安置工程--第一项目部薈第页蚅共页节楼栋号羀分项工程名称芇金属门窗避雷装置及均压环蚅工程量蚃劳务公司螂青岛中建建安劳务有限公司莀负责人螅技术交底内容：肄一、交底范围膀本技术交底适用于建筑物金属门窗避雷装置、均压环安装工程。聿二、设计情况袅1、单体建筑物从高度30m（11层）起，每三层（11层,14层,17层,20层）结构圈梁内的钢筋连成闭合回路作为均压环；高于60m（22层）的部分，每两层结构圈梁内的钢筋连成闭合回路作为防侧击雷接闪带;均压环及防侧击雷接闪带均需与引下线做可靠连接。蒅2、外墙上的金属门窗,金属栏杆等较大的金属物体从30m（11层）起均与均压环(防侧击雷接闪带)做可靠连接。垂直设置的各种金属管道，除在底端及顶端与防雷装置做可靠连接外，尚应每三层与楼板钢筋做可靠连接。袁三、施工准备袇辅材：圆钢、焊条羅施工工具：袀分项工程技术交底卡蝿表格编号薅CSCEC-PM-0703袁项目名称及编码薂即墨古城片区改造安置工程--第一项目部薈第页蚅共页节楼栋号羀分项工程名称芇金属门窗避雷装置及均压环蚅工程量蚃劳务公司螂青岛中建建安劳务有限公司莀负责人薁a、手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。荿b、电动工具：电锤、冲击钻、电气焊机具等。蚆四、施工工艺肅一、均压环的安装羂1、均压环安装采用建筑物外围结构内四周梁内主筋焊接而成。当梁内主筋≥φ16mm2时，采用2根主筋，当梁内主钢筋≥φ12mm2时，采用4根主筋。作为均压环的钢筋与防雷引下线钢筋每根都有焊接连接。搭接采用φ12的钢筋，搭接长度为均压环或引下线最大钢筋的6倍，焊接采用双面焊接，无夹渣，气孔，焊缝要饱满。焊接完毕需要及时敲打焊渣。肁2、圈梁转角处主筋的焊接及柱筋与圈梁主筋的焊接示意图：莅二、金属门窗避雷装置袁建筑物外围四周的门窗均需与均压环(防侧击雷接闪带)做可靠连接，采用φ8的圆钢。在均压环层的门窗直接从均压环圈梁钢筋焊接φ8圆钢引出。焊接处与均压环和引下线的搭接长度大于60mm，焊接采用双面焊，无夹渣，气孔，焊缝要饱满。1、2、腿铝合金门窗与建筑物金属体连接见下图；（a）袀分项工程技术交底卡蝿表格编号薅CSCEC-PM-0703袁项目名称及编码薂即墨古城片区改造安置工程--第一项目部薈第页蚅共页节楼栋号羀分项工程名称芇金属门窗避雷装置及均压环蚅工程量蚃劳务公司螂青岛中建建安劳务有限公司莀负责人(b)三、金属栏杆与建筑物金属体连接金属栏杆与建筑物金属体制连接见以下示图五、操作要点1、圈梁内水平均压环使用的钢筋之间连接以及钢筋分别与防雷引下线、金属门、窗等之间的连接采用直径不小于Φ10镀锌圆钢或不小于25mm×4mm的镀锌扁钢。2、均压环直接利用结构钢筋贯通，结构钢筋断开处应敷设对应钢筋进行搭接，焊接点应双面焊接，焊接长度不小于6倍最大钢筋直径，焊接处无气泡、夹渣、咬边等缺陷。3、每层均压环采用建筑物外围结构内四周梁内主筋焊接，并与各引下线焊接牢固。5、铝制门窗与均压环连接处，至少有一处连接，如果门窗高度或宽度超过2m时，就需要2处连接。6，门窗连接处做好标记，刷上明显油漆。7.避雷系统采用搭接焊时，其搭接焊缝长度不小于100mm。会签栏质量安全环保时间时间时间编制审核时间时间
