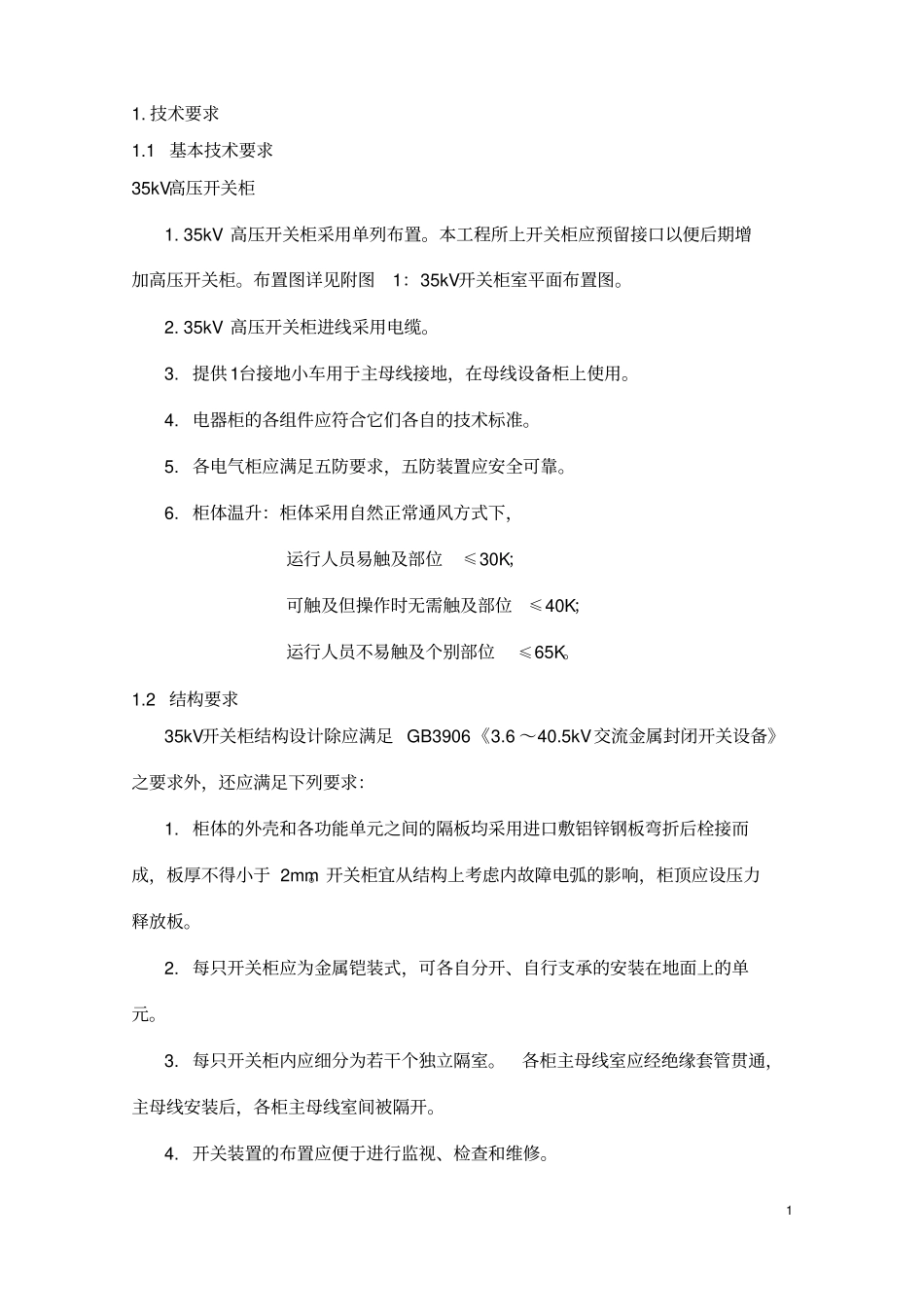

安徽华电濉溪刘桥20MWp光伏发电工程(35kV开关柜部分)技术协议书设计方：海南电力设计研究院2016年12月目录1.技术要求..............................................................................................................................................11.1基本技术要求.............................................................................................................................11.2结构要求.....................................................................................................................................11.3元件详细技术要求.....................................................................................................................41.4二次部分技术要求...................................................................................................................102.技术数据..........................................................................................................................................133供货范围..........................................................................................................................................174备品备件............................................................................................................................................1811.技术要求1.1基本技术要求35kV高压开关柜1.35kV高压开关柜采用单列布置。本工程所上开关柜应预留接口以便后期增加高压开关柜。布置图详见附图1：35kV开关柜室平面布置图。2.35kV高压开关柜进线采用电缆。3.提供1台接地小车用于主母线接地，在母线设备柜上使用。4.电器柜的各组件应符合它们各自的技术标准。5.各电气柜应满足五防要求，五防装置应安全可靠。6.柜体温升：柜体采用自然正常通风方式下，运行人员易触及部位≤30K；可触及但操作时无需触及部位≤40K；运行人员不易触及个别部位≤65K。1.2结构要求35kV开关柜结构设计除应满足GB3906《3.6～40.5kV交流金属封闭开关设备》之要求外，还应满足下列要求：1.柜体的外壳和各功能单元之间的隔板均采用进口敷铝锌钢板弯折后栓接而成，板厚不得小于2mm。开关柜宜从结构上考虑内故障电弧的影响，柜顶应设压力释放板。2.每只开关柜应为金属铠装式，可各自分开、自行支承的安装在地面上的单元。3.每只开关柜内应细分为若干个独立隔室。各柜主母线室应经绝缘套管贯通，主母线安装后，各柜主母线室间被隔开。4.开关装置的布置应便于进行监视、检查和维修。25.电缆隔室的地板采用开孔的钢板，橡胶护套防护。孔径应满足三芯400mm2截面的35kV电缆进入，并具备IP3X防护等级。6.相关的断路器和接地开关应有联锁装置以防止误操作。7.对接地的要求：1）开关柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于12mm。接地连接点应标以清晰可见的接地符号。2）接地导体应采用铜质导体，在规定的接地故障条件下，在额定短路持续时间为2s时，其电流密度不应超过140A/mm2，但最小截面积不应小于200mm2。接地导体的末端应用铜质端子与设备的接地系统相连接，端子的电气接触面积应与接地导体的截面相适应，但最小电气接触面积不应小于160mm2。3）主回路中凡规定或需要触及的所有部件都应可靠接地。4）各个功能单元的外壳均应连接到接地导体上，除主回路和辅助回路之外的所有要接地的金属部件应直接或通过金属构件与接地导体相连接。金属部件和外壳到接地端子之间通过30A直流电流时压降不大于3V。功能单元内部的相互连接应保证电气连续性。5）可抽出部件应接地的金属部件，在试验位置、隔离位置及任何中间位置均应保持接地。6）可移开部件应接地的金属部件，在插入和抽出过程中，在静触头和主回路的可移开部件接触之前和分离过程中应接地，以保证能通过可能的最大短路电流。7）接地回路应能承受的短时耐受电流最大值...
