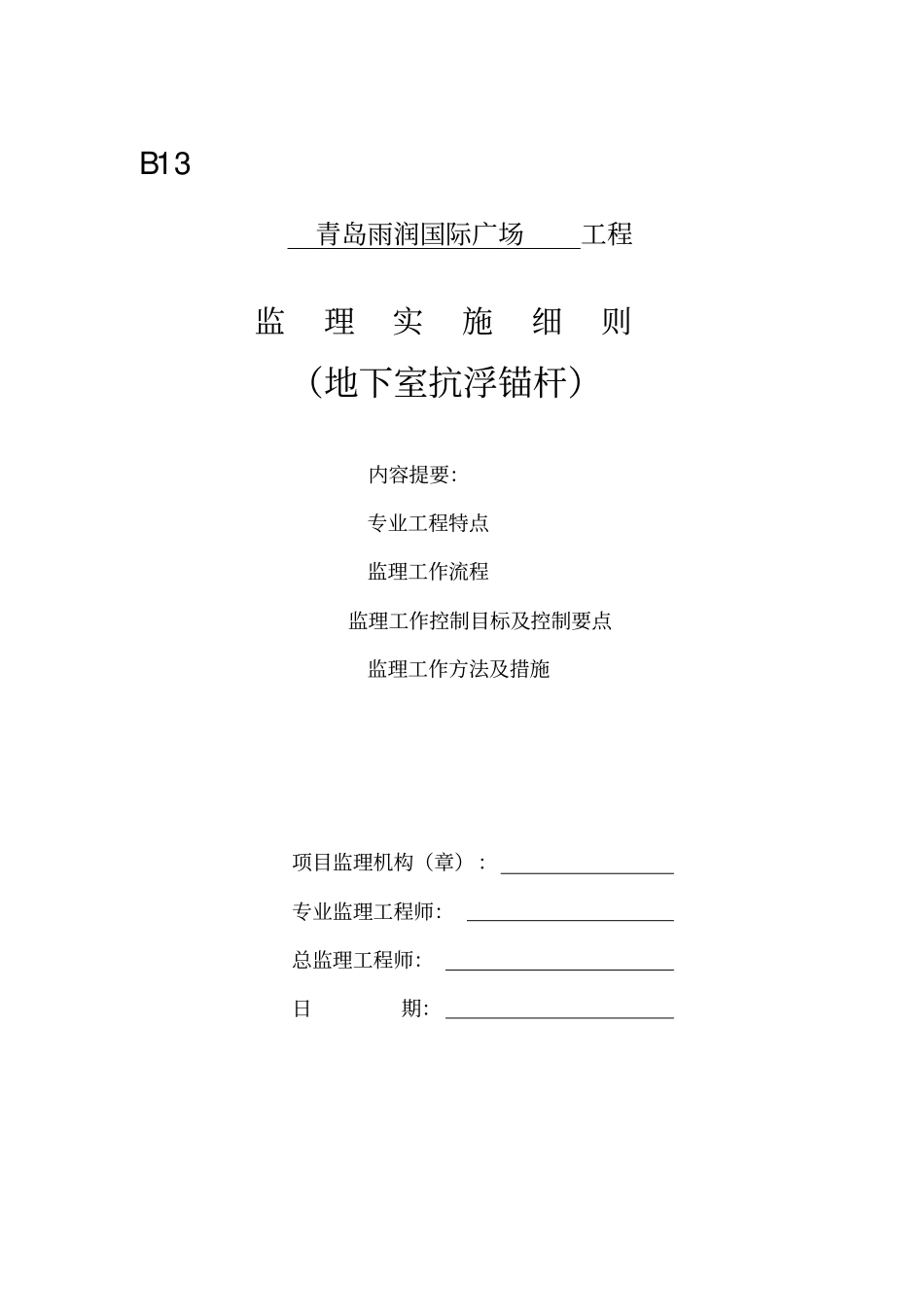

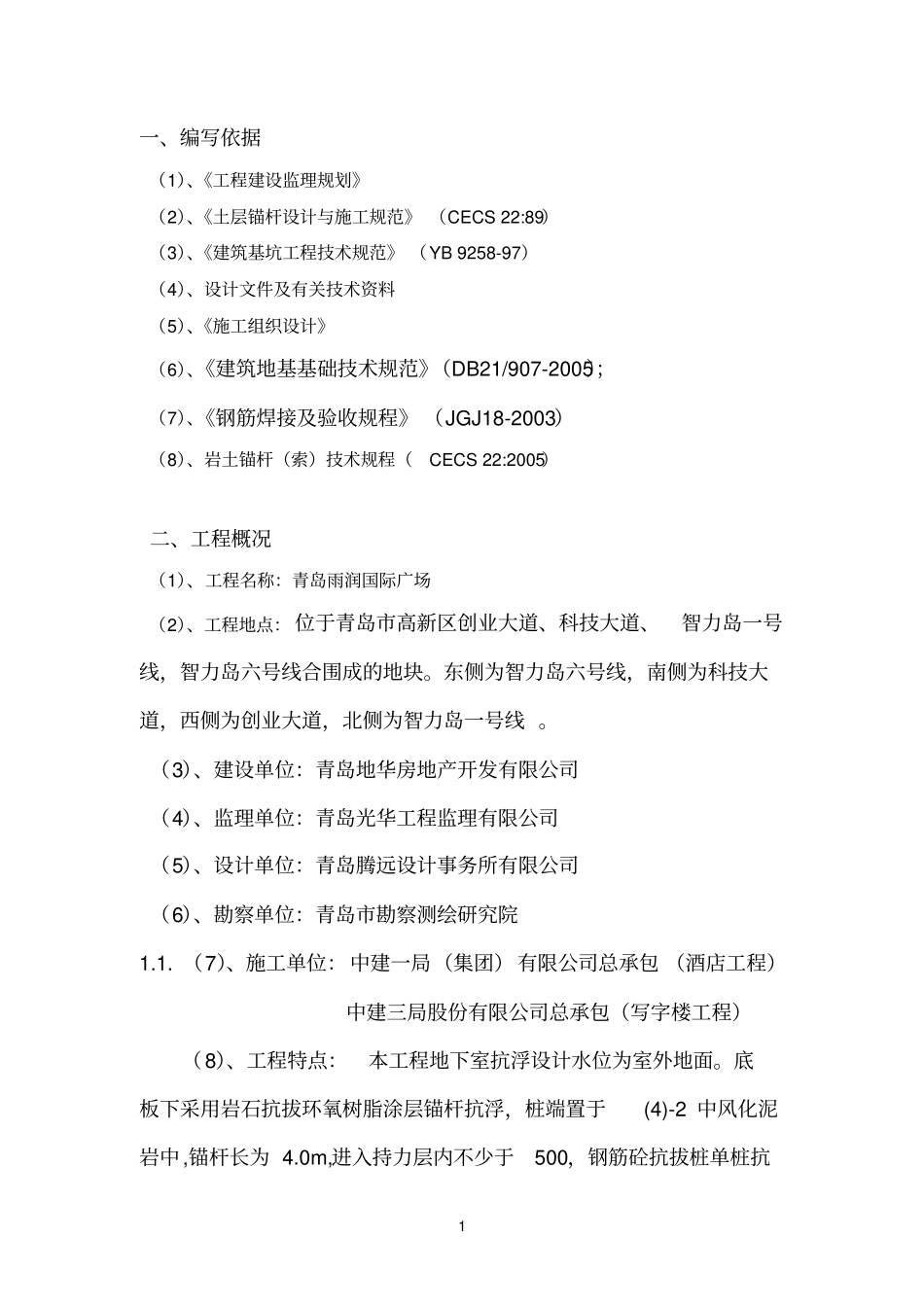

B13青岛雨润国际广场工程监理实施细则（地下室抗浮锚杆）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：1一、编写依据（1）、《工程建设监理规划》（2）、《土层锚杆设计与施工规范》（CECS22:89）（3）、《建筑基坑工程技术规范》（YB9258-97）（4）、设计文件及有关技术资料（5）、《施工组织设计》（6）、《建筑地基基础技术规范》（DB21/907-2005）；（7）、《钢筋焊接及验收规程》（JGJ18-2003）（8）、岩土锚杆（索）技术规程（CECS22:2005）二、工程概况（1）、工程名称：青岛雨润国际广场（2）、工程地点：位于青岛市高新区创业大道、科技大道、智力岛一号线，智力岛六号线合围成的地块。东侧为智力岛六号线，南侧为科技大道，西侧为创业大道，北侧为智力岛一号线。（3）、建设单位：青岛地华房地产开发有限公司（4）、监理单位：青岛光华工程监理有限公司（5）、设计单位：青岛腾远设计事务所有限公司（6）、勘察单位：青岛市勘察测绘研究院1.1.（7）、施工单位：中建一局（集团）有限公司总承包（酒店工程）中建三局股份有限公司总承包（写字楼工程）（8）、工程特点：本工程地下室抗浮设计水位为室外地面。底板下采用岩石抗拔环氧树脂涂层锚杆抗浮，桩端置于(4)-2中风化泥岩中,锚杆长为4.0m,进入持力层内不少于500，钢筋砼抗拔桩单桩抗2拔承载力特征值估算为220KN.岩石抗拔锚杆水泥防腐砂浆强度等级为M30(水泥砂浆强度为30MPa)。抗浮锚杆施工前先施工试桩，应对试验点进行抗拔试验（试验数量为6根）以确定Rt。岩石抗拔锚杆总根数为542根;工程桩536根,试桩6根。岩石抗拔锚杆应进行；承载力与锚杆质量的验收检验：○1岩石抗拔锚杆试验根数不少于6根○2低应变检验，地下室抗浮锚杆检验桩数为总桩数的20%，且不少于175根。（9）、地质条件基坑设计土层参数表层号12-12-24-14-2岩土名称杂填土粉质粘土粘土强风化泥岩中风化泥岩γ(KM/m3)18.018.019.018.519.0c(kpa)1028403775ψ(。)1515171625m(kpa/㎡)40005800145441299631500f(kpa)2535606060fak(kpa)160450350900Es(mpa)8.017.043.0三、监理工作的流程（1）、施工前准备1、熟悉施工图与施工规范、操作流程；2、施工图会审，试桩标准，平面布置；3、审查《施工组织设计》4、进场原材料控制35、施工场地检查验收（2）、施工阶段锚孔定位编号→钻机就位→钻孔→下锚→注浆拔管→小应变检测四、监理工作的控制要点及目标值施工质量验收规范的规定检验方法主控项目1锚杆土钉长度±30mm尺量检查。2锚杆锁定力设计要求现场抽样实测。一般项目1锚杆±100mm尺量检查。2钻孔倾斜度±10测钻机倾角。3浆体强度设计要求取样检验，检查试验报告。4注浆量>1检查计量数据。备注：专业监理工程师按照委托监理合同约定或有关工程质量管理文件规定的比例采用平行检验或见证取样方式进行抽检。五、监理工作的方法及措施（1）、施工前准备1、审查总进度计划、劳动力及机械设备计划、材料计划等。2、检查桩机设备、运输工具、钢筋加工场地等质量是否符合施工组织设计。3、检查原材料计量是否准确、砼试件模和坍落度测量是否配套、数量是否足够。4、检查进场原材料出厂合格证、试验报告、进场数量，按规定“见证取样”，试验合格。5、检查场地是否平整、障碍物是否清除、排污是否落实。6、复查桩位、轴线、标高。47、检查钻机安装是否平稳、沉降池循环系统是否正常、砂浆材料及检测用具是否齐备。8、开工前是否进行施工技术交底和安全教育。（2）、施工阶段全过程做好《旁站记录》，有问题发B1表《监理工程师通知》。1、成孔过程中施工单位应提供钻孔情况、泥浆配比数值、沉渣清除记录，发现斜孔及时纠偏；2、检查孔深：用复测绳准确判断终孔孔深，并记录数据；3、钻孔达到设计要求后，同时准备下钢筋；4、检查钢筋制作：钢筋规格、数量、焊接长度、焊接质量等均应合格，且总长度符合设计要求；5、准备注浆前施工员应再用复测绳检查孔深，避免出现沉渣、掉入杂物等情况发生，并记录第二次成孔深度数据；6、终孔时按孔深、孔径预计其灌注量，并检查水...
