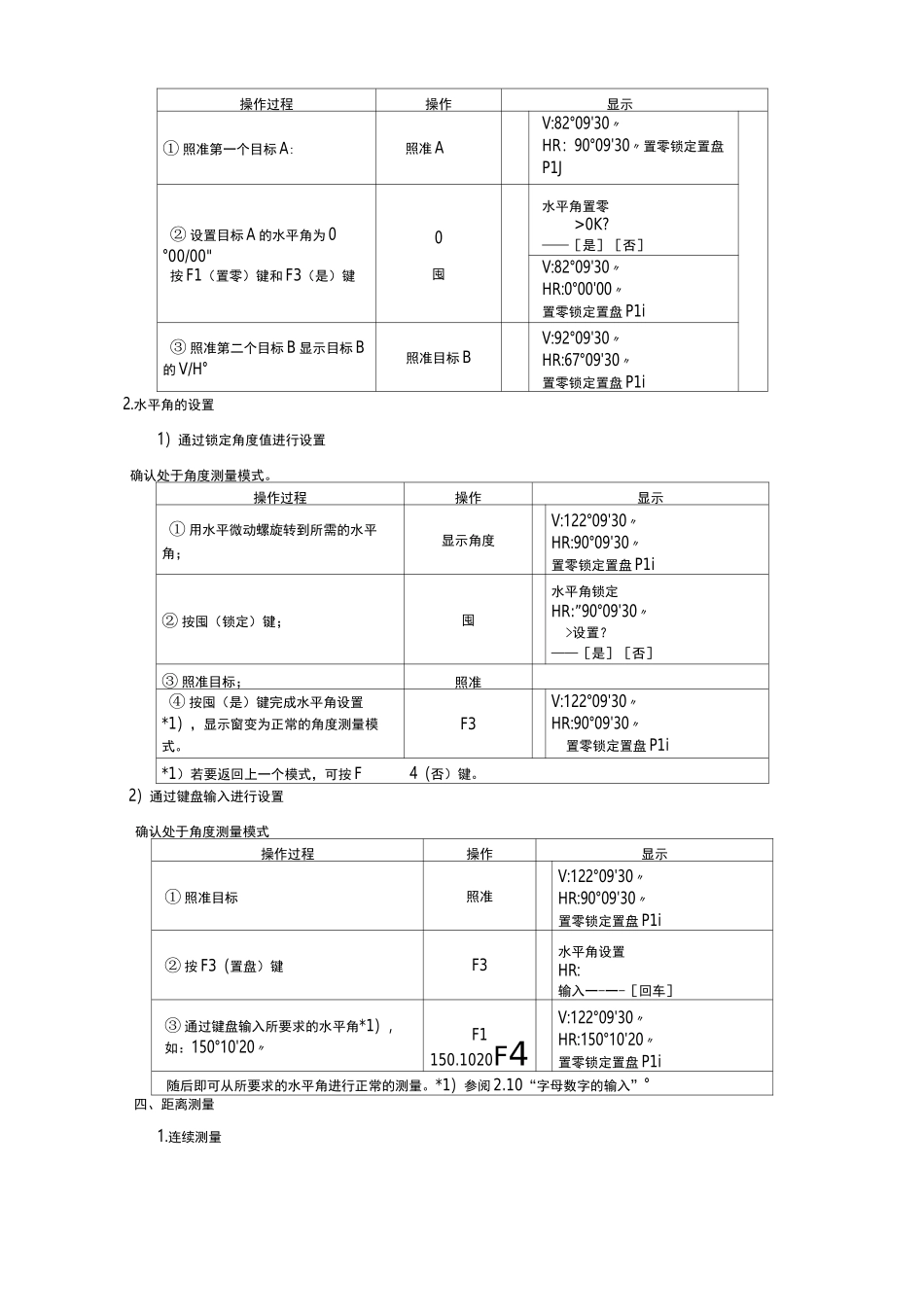

NTS-352型全站仪的使用一、全站仪的常用功能1、角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考:仪器的整平与对中1、安置三脚架:首先,将三脚架打开,伸到适当高度,拧紧三个固定螺旋。2、将仪器安置到三脚架上:将仪器小心地安置到三脚架上,松开中心连接螺旋,在架头上轻移仪器,直到锤球对准测站点标志中心,然后轻轻拧紧连接螺旋。3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。②旋转脚螺旋C,使圆水准器气泡居中。4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。再旋转脚螺旋A、B,使管水准器气泡居中。②将仪器绕竖轴旋转90°(100g),再旋转另一个脚螺旋C,使管水准器气泡居中。③再次旋转90°,重复①②,直至四个位置上气泡居中为止。5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。松开中心连接螺旋、轻移仪器,将光学对中器的中心标志对准测站点,然后拧紧连接螺旋。在轻移仪器时不要让仪器在架头上有转动,以尽可能减少气泡的偏移。6、最后精平仪器按第4步精确整平仪器,直到仪器旋转到任何位置时,管水准气泡始终居中为止,然后拧紧连接螺旋。三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式,按下列操作步骤进行:操作过程操作显示①照准第一个目标A:照准AV:82°09'30〃HR:90°09'30〃置零锁定置盘P1J②设置目标A的水平角为0°00/00"按F1(置零)键和F3(是)键0囤水平角置零>0K?——[是][否]V:82°09'30〃HR:0°00'00〃置零锁定置盘P1i③照准第二个目标B显示目标B的V/H°照准目标BV:92°09'30〃HR:67°09'30〃置零锁定置盘P1i2.水平角的设置1)通过锁定角度值进行设置确认处于角度测量模式。操作过程操作显示①用水平微动螺旋转到所需的水平角;显示角度V:122°09'30〃HR:90°09'30〃置零锁定置盘P1i②按囤(锁定)键;囤水平角锁定HR:”90°09'30〃>设置?——[是][否]③照准目标;照准④按囤(是)键完成水平角设置*1),显示窗变为正常的角度测量模式。F3V:122°09'30〃HR:90°09'30〃置零锁定置盘P1i*1)若要返回上一个模式,可按F4(否)键。2)通过键盘输入进行设置确认处于角度测量模式操作过程操作显示①照准目标照准V:122°09'30〃HR:90°09'30〃置零锁定置盘P1i②按F3(置盘)键F3水平角设置HR:输入一-一-[回车]③通过键盘输入所要求的水平角*1),如:150°10'20〃F1150.1020F4V:122°09'30〃HR:150°10'20〃置零锁定置盘P1i随后即可从所要求的水平角进行正常的测量。*1)参阅2.10“字母数字的输入”°四、距离测量1.连续测量确认处于测角模式操作过程操作显示①照准棱镜中心照准V:90°10'20〃HR:170°30'20〃H-蜂鸣R/L竖角P3J②按曰键,距离测量开始*1),2);HR:170°30'20〃HD*[r]<
