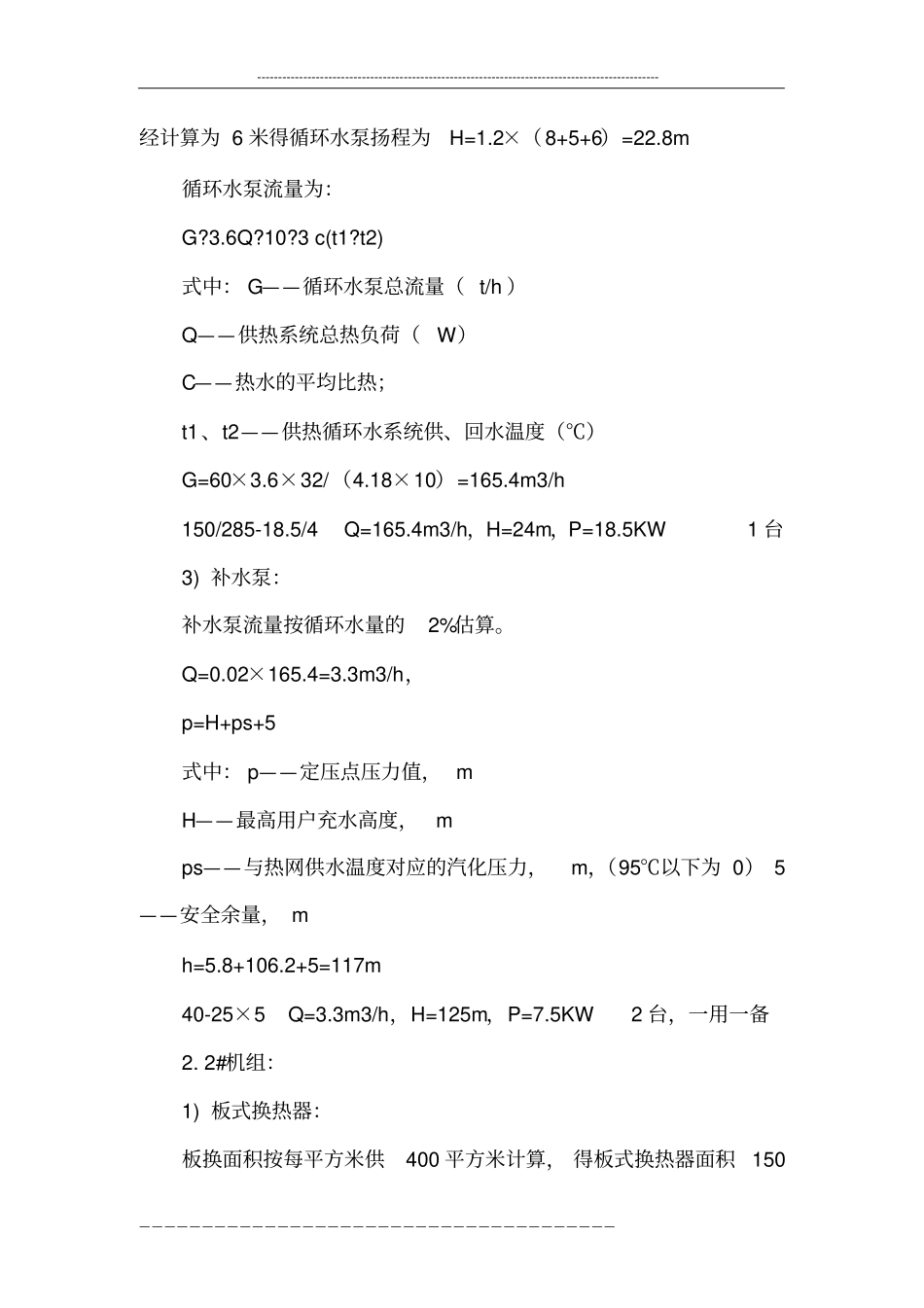

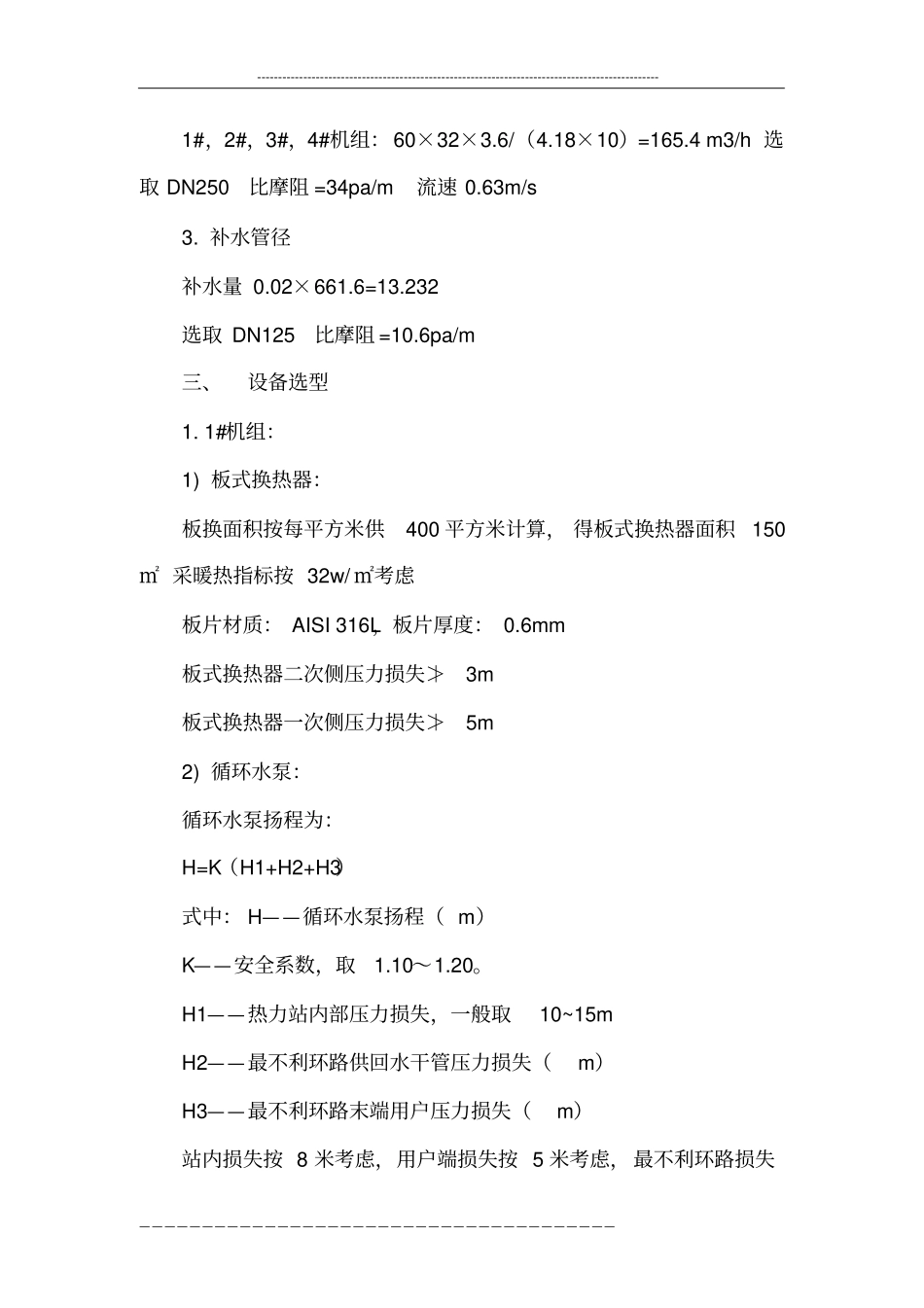

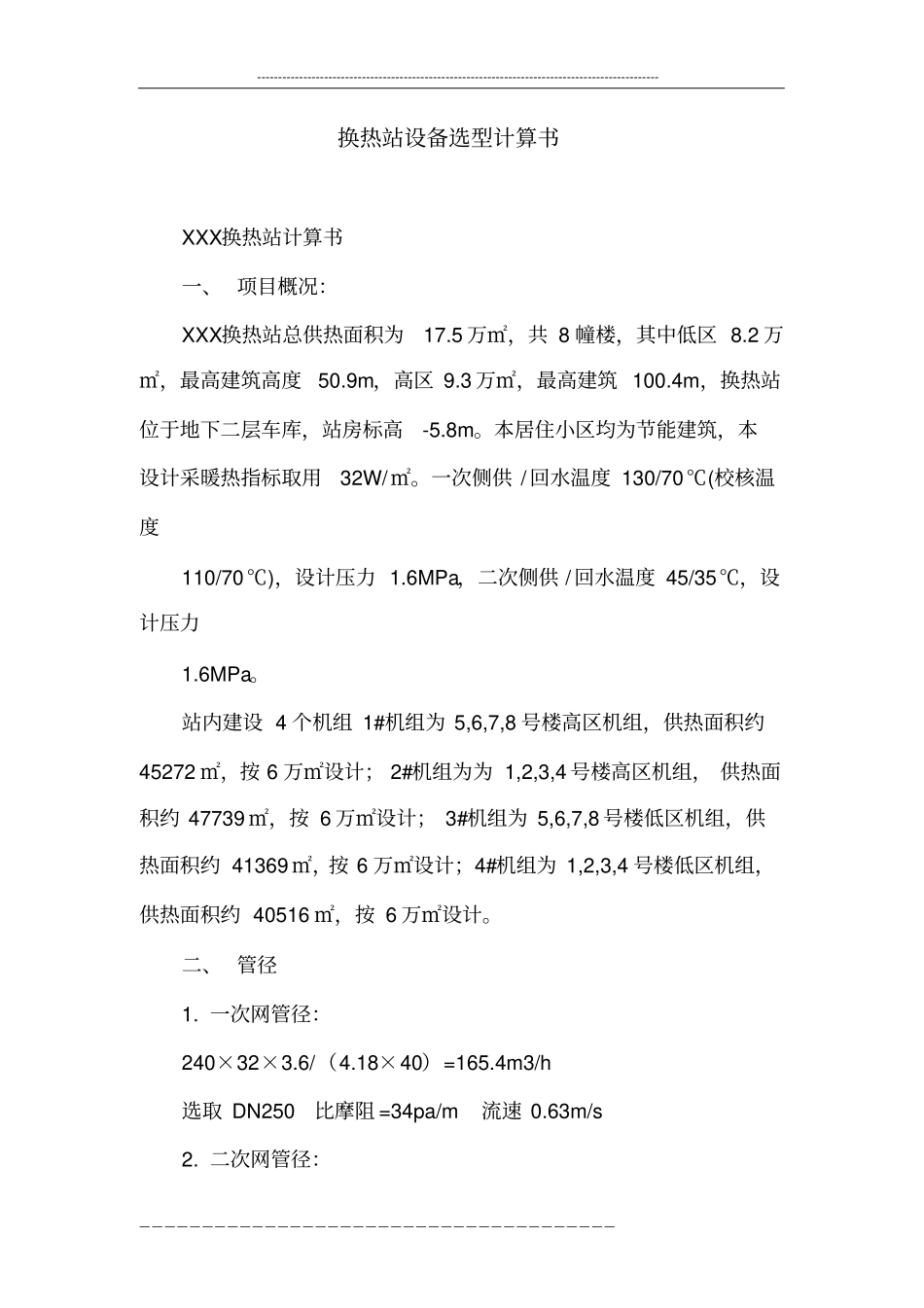

------------------------------------------------------------------------------------------------——————————————————————————————————————换热站设备选型计算书XXX换热站计算书一、项目概况：XXX换热站总供热面积为17.5万㎡，共8幢楼，其中低区8.2万㎡，最高建筑高度50.9m，高区9.3万㎡，最高建筑100.4m，换热站位于地下二层车库，站房标高-5.8m。本居住小区均为节能建筑，本设计采暖热指标取用32W/㎡。一次侧供/回水温度130/70℃(校核温度110/70℃)，设计压力1.6MPa，二次侧供/回水温度45/35℃，设计压力1.6MPa。站内建设4个机组1#机组为5,6,7,8号楼高区机组，供热面积约45272㎡，按6万㎡设计；2#机组为为1,2,3,4号楼高区机组，供热面积约47739㎡，按6万㎡设计；3#机组为5,6,7,8号楼低区机组，供热面积约41369㎡，按6万㎡设计；4#机组为1,2,3,4号楼低区机组，供热面积约40516㎡，按6万㎡设计。二、管径1.一次网管径：240×32×3.6/（4.18×40）=165.4m3/h选取DN250比摩阻=34pa/m流速0.63m/s2.二次网管径：------------------------------------------------------------------------------------------------——————————————————————————————————————1#，2#，3#，4#机组：60×32×3.6/（4.18×10）=165.4m3/h选取DN250比摩阻=34pa/m流速0.63m/s3.补水管径补水量0.02×661.6=13.232选取DN125比摩阻=10.6pa/m三、设备选型1.1#机组：1)板式换热器：板换面积按每平方米供400平方米计算，得板式换热器面积150㎡采暖热指标按32w/㎡考虑板片材质：AISI316L，板片厚度：0.6mm板式换热器二次侧压力损失≯3m板式换热器一次侧压力损失≯5m2)循环水泵：循环水泵扬程为：H=K（H1+H2+H3）式中：H——循环水泵扬程（m）K——安全系数，取1.10～1.20。H1——热力站内部压力损失，一般取10~15mH2——最不利环路供回水干管压力损失（m）H3——最不利环路末端用户压力损失（m）站内损失按8米考虑，用户端损失按5米考虑，最不利环路损失------------------------------------------------------------------------------------------------——————————————————————————————————————经计算为6米得循环水泵扬程为H=1.2×（8+5+6）=22.8m循环水泵流量为：G?3.6Q?10?3c(t1?t2)式中：G——循环水泵总流量（t/h）Q——供热系统总热负荷（W）C——热水的平均比热；t1、t2——供热循环水系统供、回水温度（℃）G=60×3.6×32/（4.18×10）=165.4m3/h150/285-18.5/4Q=165.4m3/h，H=24m，P=18.5KW1台3)补水泵：补水泵流量按循环水量的2%估算。Q=0.02×165.4=3.3m3/h，p=H+ps+5式中：p——定压点压力值，mH——最高用户充水高度，mps——与热网供水温度对应的汽化压力，m，（95℃以下为0）5——安全余量，mh=5.8+106.2+5=117m40-25×5Q=3.3m3/h，H=125m，P=7.5KW2台，一用一备2.2#机组：1)板式换热器：板换面积按每平方米供400平方米计算，得板式换热器面积150------------------------------------------------------------------------------------------------——————————————————————————————————————㎡2)循环水泵：站内损失按8米考虑，用户端损失按5米考虑，最不利环路损失经计算为6米得循环水泵扬程为1.2×（8+5+6）=22.8m循环水泵流量为60×3.6×32/（4.18×10）=165.4m3/h150/285-18.5/4Q=165.4m3/h，H=24m，P=18.5KW1台3)补水泵：Q=0.02×165.4=3.3m3/h，h=5.8+106.2+5=117m40-25×5Q=3.3m3/h，H=125m，P=7.5KW2台，一用一备3.3#机组：1)板式换热器：板换面积按每平方米供400平方米计算，得板式换热器面积150㎡2)循环水泵：站内损失按8米考虑，用户端损失按5米考虑，最不利环路损失经计算为6米得循环水泵扬程为1.2×（8+5+6）=22.8m循环水泵流量为60×3.6×32/（4.18×10）=165.4m3/h150/285-18.5/4Q=165.4m3/h，H=24m，P=18.5KW1台3)补水泵：Q=0.02×165.4=3.3m3/h，h=5.8+56.7+5=67.5m40/235-5.5/2Q=3.3m3/h，H=70m，P=5.5KW2台，一用一...
