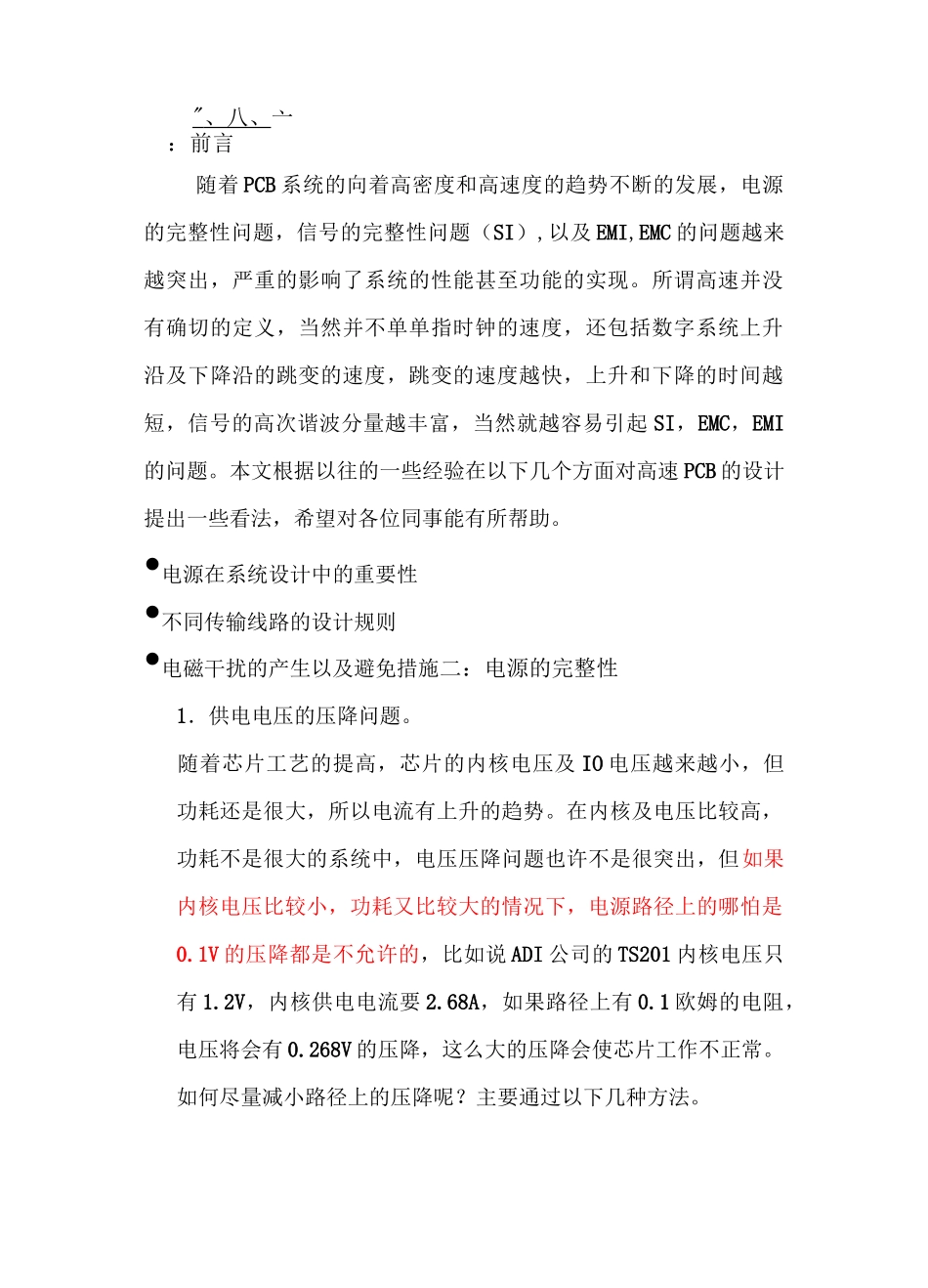

"、八、亠：前言随着PCB系统的向着高密度和高速度的趋势不断的发展，电源的完整性问题，信号的完整性问题（SI）,以及EMI,EMC的问题越来越突出，严重的影响了系统的性能甚至功能的实现。所谓高速并没有确切的定义，当然并不单单指时钟的速度，还包括数字系统上升沿及下降沿的跳变的速度，跳变的速度越快，上升和下降的时间越短，信号的高次谐波分量越丰富，当然就越容易引起SI，EMC，EMI的问题。本文根据以往的一些经验在以下几个方面对高速PCB的设计提出一些看法，希望对各位同事能有所帮助。•电源在系统设计中的重要性•不同传输线路的设计规则•电磁干扰的产生以及避免措施二：电源的完整性1．供电电压的压降问题。随着芯片工艺的提高，芯片的内核电压及IO电压越来越小，但功耗还是很大，所以电流有上升的趋势。在内核及电压比较高，功耗不是很大的系统中，电压压降问题也许不是很突出，但如果内核电压比较小，功耗又比较大的情况下，电源路径上的哪怕是0.1V的压降都是不允许的，比如说ADI公司的TS201内核电压只有1.2V，内核供电电流要2.68A，如果路径上有0.1欧姆的电阻，电压将会有0.268V的压降，这么大的压降会使芯片工作不正常。如何尽量减小路径上的压降呢？主要通过以下几种方法。Temp1血曲10心2030<>Copperp1A214Z.42oz>120Z.4102>2U2.+1/20Z.41oz.*2nz.i-ppTraceWidthsMA^jiniuriCiwrenl-Aitip尉JG1OQIJOT皿0J612<.7+1J+2J*JOI却12-1血:OJ813*24*lJO*1念3JO*JO迹□2.1^1J03J0+IQ24-皿JQ趣g1.7-:2护1222*33+2J8*4JO*JO咖l.h2环1425+4J0^1.75J0
