政给排水管道工程监理细则资料VIP免费

政给排水管道工程监理细则资料_第1页
1/18
政给排水管道工程监理细则资料_第2页
2/18
政给排水管道工程监理细则资料_第3页
3/18

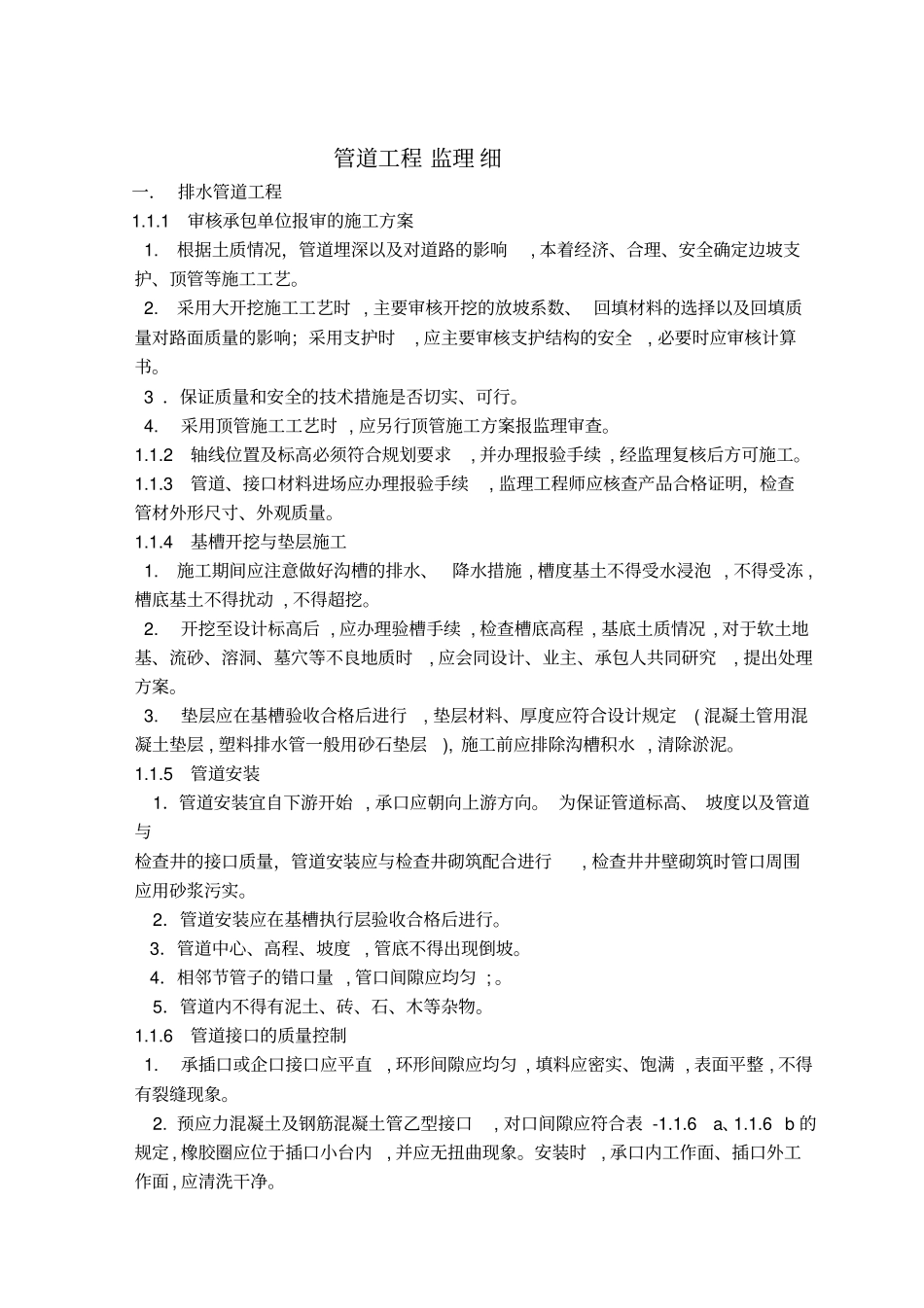

安全监理实施细则陕西中秦工程管理有限公司编制人:审核:2015年4月10日管道工程监理细一.排水管道工程1.1.1审核承包单位报审的施工方案1.根据土质情况,管道埋深以及对道路的影响,本着经济、合理、安全确定边坡支护、顶管等施工工艺。2.采用大开挖施工工艺时,主要审核开挖的放坡系数、回填材料的选择以及回填质量对路面质量的影响;采用支护时,应主要审核支护结构的安全,必要时应审核计算书。3.保证质量和安全的技术措施是否切实、可行。4.采用顶管施工工艺时,应另行顶管施工方案报监理审查。1.1.2轴线位置及标高必须符合规划要求,并办理报验手续,经监理复核后方可施工。1.1.3管道、接口材料进场应办理报验手续,监理工程师应核查产品合格证明,检查管材外形尺寸、外观质量。1.1.4基槽开挖与垫层施工1.施工期间应注意做好沟槽的排水、降水措施,槽度基土不得受水浸泡,不得受冻,槽底基土不得扰动,不得超挖。2.开挖至设计标高后,应办理验槽手续,检查槽底高程,基底土质情况,对于软土地基、流砂、溶洞、墓穴等不良地质时,应会同设计、业主、承包人共同研究,提出处理方案。3.垫层应在基槽验收合格后进行,垫层材料、厚度应符合设计规定(混凝土管用混凝土垫层,塑料排水管一般用砂石垫层),施工前应排除沟槽积水,清除淤泥。1.1.5管道安装1.管道安装宜自下游开始,承口应朝向上游方向。为保证管道标高、坡度以及管道与检查井的接口质量,管道安装应与检查井砌筑配合进行,检查井井壁砌筑时管口周围应用砂浆污实。2.管道安装应在基槽执行层验收合格后进行。3.管道中心、高程、坡度,管底不得出现倒坡。4.相邻节管子的错口量,管口间隙应均匀;。5.管道内不得有泥土、砖、石、木等杂物。1.1.6管道接口的质量控制1.承插口或企口接口应平直,环形间隙应均匀,填料应密实、饱满,表面平整,不得有裂缝现象。2.预应力混凝土及钢筋混凝土管乙型接口,对口间隙应符合表-1.1.6a、1.1.6b的规定,橡胶圈应位于插口小台内,并应无扭曲现象。安装时,承口内工作面、插口外工作面,应清洗干净。表-1.1.6a管径mm对口间隙曲线偏转角400~700201.5°800~1400201.0°表-1.1.6b接口类型管径mm纵向间隙平口、企口<6001.0~5.0≥7007.0~1.5承插式甲型口500~6003.5~5.0承插式乙型口300~15005.0~1.51.2.排水管道工程质量控制程序(见图-1.2a)1.3排水管道工程质量控制标准和控制方法(见表-1.3)沟槽质量控制标准与控制方法表-1.3a管道平基、管座质量控制表-1.3b范围点数D>1000mm±15同上2D>1000mm5同上3范围点数高程0,-15mm10m1用水准仪高程0,-151用水准仪厚度不小于规定1用尺量肩高±202用尺量砼抗压强度不低于规定100m1组试验蜂窝面积1%两井之间每侧面1用尺量蜂窝总面积承、监共同检查管道安装质量控制表-1.3c1.4.检查井质量控制1.4.1检查井质量控制程序(见图-1.4.1)1.4.2检查井质量控制标准与控制方法见表-1.4.2表-1.4.2序号检验项目允许偏差检验频率检验方法备注范围点数1槽底高程0-30mm两井之间3用水准仪2槽底中线两侧宽不小于规定同上6挂中线每侧各3点承包人自检,监理抽检3沟槽边坡不陡于规定同上6用坡度尺检查每侧各3点承包人自检检验项目允许偏差检验频率检验方法备注1中线位移15两井之间2挂中线用尺量承包人自检,监理抽检2管内底标高D≤1000mm±10同上2用水准仪3.相邻管内底错口D≤1000mm33用尺量序号检验项目允许偏差检验频率检验方法备注1垫层中线每侧宽不小于规定10m2挂中线,每侧各1点承包人自检,监理抽检2平基中线每侧宽0,+10同上3.管座肩宽+10,-52挂中线,每侧各1点序号检验项目检验标准、允许偏差检验频率检验方法备注范围点数1井身尺寸长、宽±20mm每座2用尺量承包人自检,监理抽检直径±20mm2井底高程D≤1000±10mm同上1用水准仪D>1000±15mm3.井盖高程非路面±20mm路面±5mm图-1.4.1检查井质量控制程序1.4.4质量控制要点1.复核定位放线所有管、沟的轴线位置及标高必须按规划要求,并办理报验手续.如因障碍需要移位的必须办理有关手续。2.水泥、砖以及井盖等材料、配件必须办理进场报验手续后方可使用。3.基坑开挖(1)检查轴线位置、基底标高,平面尺寸开挖基槽时,必须留出外墙粉刷工作面。(2)开挖至设计标高应办理...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

政给排水管道工程监理细则资料
