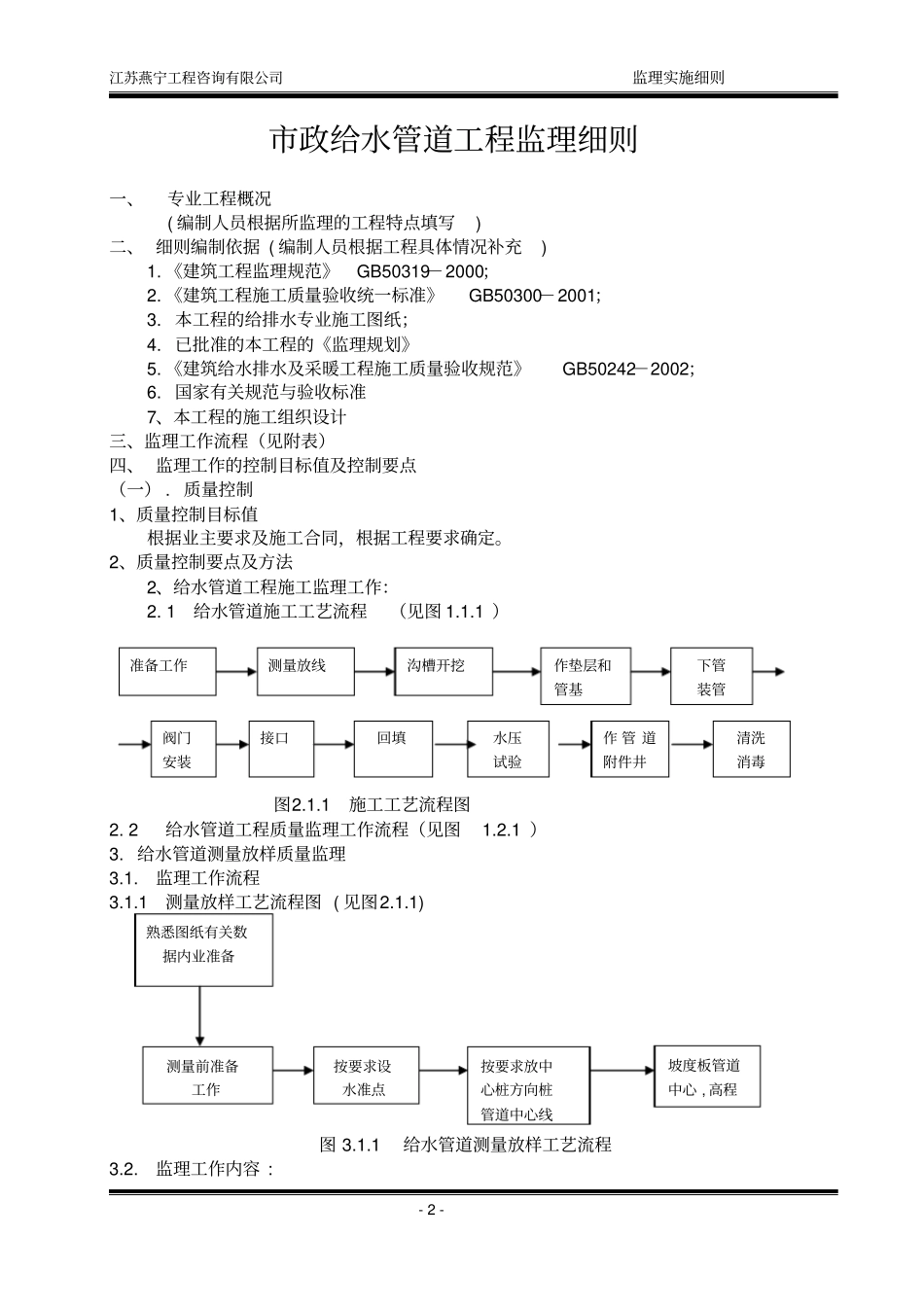

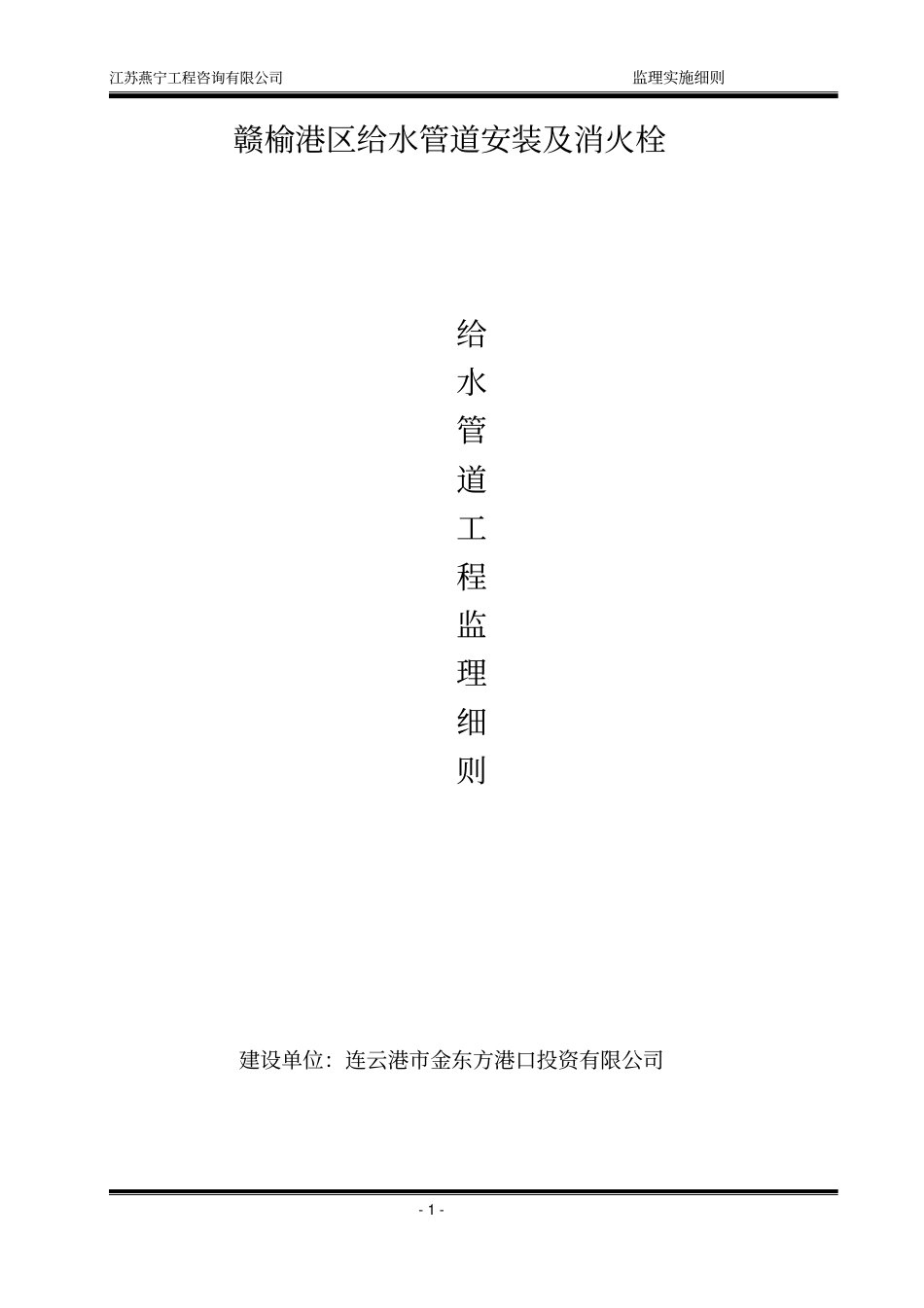

江苏燕宁工程咨询有限公司监理实施细则-1-赣榆港区给水管道安装及消火栓给水管道工程监理细则建设单位：连云港市金东方港口投资有限公司江苏燕宁工程咨询有限公司监理实施细则-2-市政给水管道工程监理细则一、专业工程概况(编制人员根据所监理的工程特点填写)二、细则编制依据(编制人员根据工程具体情况补充)1.《建筑工程监理规范》GB50319－2000；2.《建筑工程施工质量验收统一标准》GB50300－2001；3.本工程的给排水专业施工图纸；4.已批准的本工程的《监理规划》5.《建筑给水排水及采暖工程施工质量验收规范》GB50242－2002；6.国家有关规范与验收标准7、本工程的施工组织设计三、监理工作流程（见附表）四、监理工作的控制目标值及控制要点（一）.质量控制1、质量控制目标值根据业主要求及施工合同，根据工程要求确定。2、质量控制要点及方法2、给水管道工程施工监理工作：2.1给水管道施工工艺流程（见图1.1.1）图2.1.1施工工艺流程图2.2给水管道工程质量监理工作流程（见图1.2.1）3.给水管道测量放样质量监理3.1.监理工作流程3.1.1测量放样工艺流程图(见图2.1.1)图3.1.1给水管道测量放样工艺流程3.2.监理工作内容:准备工作测量放线沟槽开挖作垫层和管基下管装管阀门安装接口水压试验作管道附件井回填清洗消毒熟悉图纸有关数据内业准备测量前准备工作按要求设水准点按要求放中心桩方向桩管道中心线坡度板管道中心,高程江苏燕宁工程咨询有限公司监理实施细则-3-3.2.1要求3.2.1.1要求承包人,测量人员熟悉图纸,掌握测量的有关数据,做好内业的准备工作。进场测量放线须经监理工程师审查同意方可进行。3.2.1.2监理人员核测临时水准点闭合差及导线方位角闭合差是否在允许误差范围内;检验管道中线、附属构筑位置、沟槽长度；检查坡度设置位置、高程是否与另一水准点闭合。3.2.1.3检测管道中心线控制点、中心桩位置、中心桩高程；检查接入原有管道高程和开挖沟槽边线、交通、排水等是否妥善，坡度桩埋设是否准确。4．2监理工作内容4．2．1监理工作的要点4．2．1．1监理工程师根据承包人开挖沟槽的施工组织设计、施工工艺、施工措施、工人、技术管理人员、机具、材料进场情况和现场施工条件等，监理工程师审批承建商申请的开工报告。4．2．1．2工程完工时，监理工程师复查合格后签认交工证书4．2．1．3监理人员在沟槽开挖前的准备工作是复查沟槽断面形式是否安全，施工过程中随机复查沟槽中线位置、宽度、高程，严防超挖和扰动破坏原状土。4．2．1．4监理工程师在沟槽开挖过程中承建商要求应做到的几点要求：a.检查沟槽高程、中线两侧宽度；b.选用支撑（浅槽可不用支撑）；c.审查机械开挖的安全应符合安全操作规程；d.审查雨季施工的技术措施，应确保沟槽的质量；e.检查加工制作的支撑是否符合要求；f.由于设计以外的特殊情况超控、扰动基坑土质量不均匀等，应会同设计单位、业主、承包人共同研究解决，并制定相应的处理方案。4．2．2质量要求4．2．2．1严禁扰动沟槽底的土壤，发生超挖严禁用土回填；4．2．2．2槽底不得受水浸泡；4．2．2．3槽底高程、中线两侧宽度、沟槽边坡等符合质量要求；4．2．2．4在水压试验段的两端，必须留有长度不小于8米的原土不挖，以作水压试验的后座，试验段不得大于一千米。4．2．3质量标准、检测频率方法（见下表3.2.3）给水管沟槽质量监理汇总表表3.2.3序号项目允许偏差(mm)检验频率检测与认可范围点数检验方法检查程序认可程序1槽底高程0----30两井之间3用水准仪测监理人员在场,承包人检测填写表，由监理员签署评语及姓名须经理工程师的书面认可2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧3点3槽底边坡不陡于规定两井之间6用坡度尺检验每侧3点5.给水管道基础质量监控5.1监理工作流程江苏燕宁工程咨询有限公司监理实施细则-4-5.1.1给水管道基础（过路管道）施工工艺流程(见图4.1.1)图5.1.1管道基础施工工艺流程5.2.1.1开工前的准备工作a.监理工程师应熟悉图纸和技术资料,掌握规范规定和操作规程;b.掌握质量标准和设计数据及其具体的要求;c.了解进场的人员素质,材料设备状总;d.审批承包人的开工申请报告;5.2.1.2施工过程中a.复查基础砼的配...
