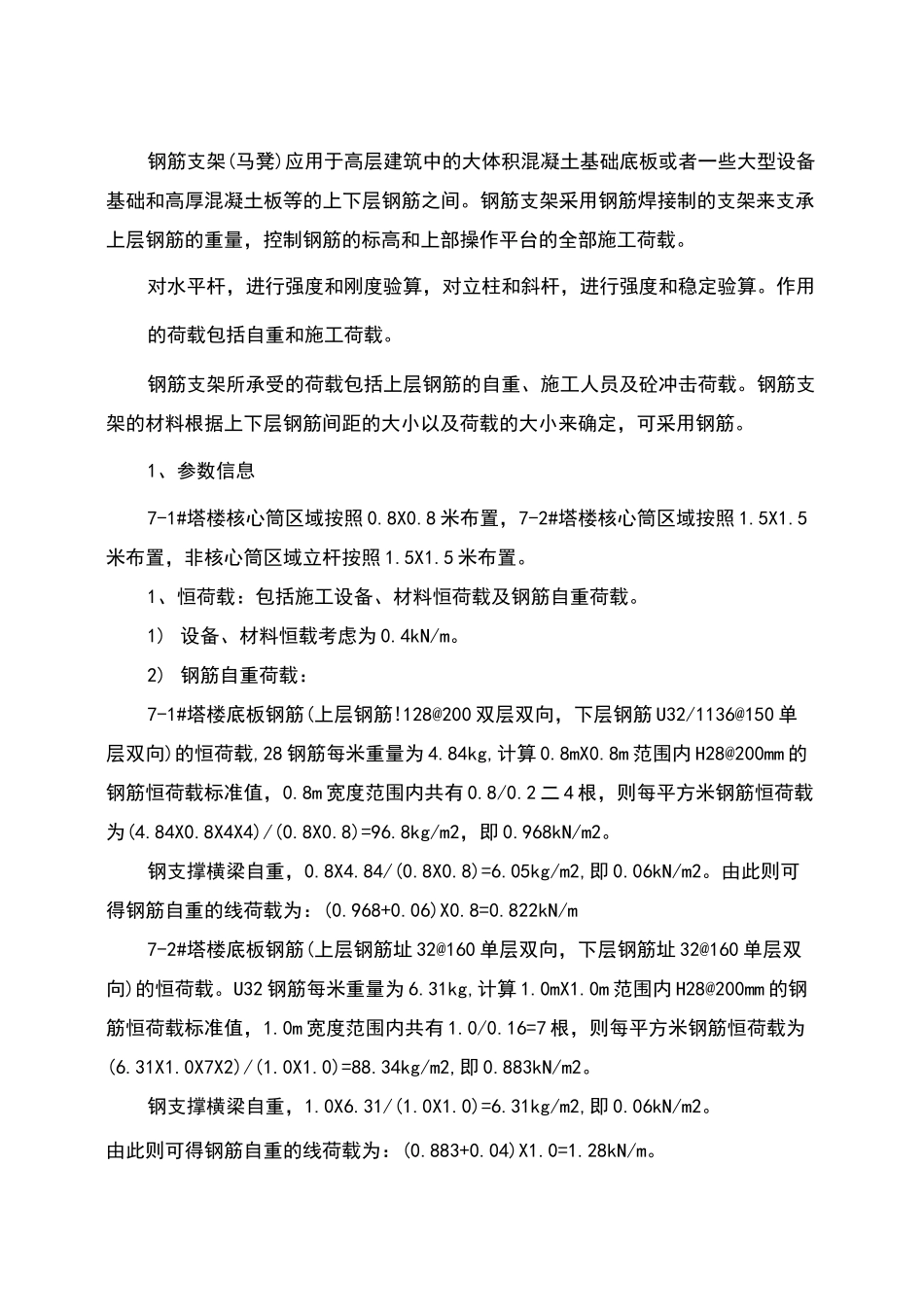

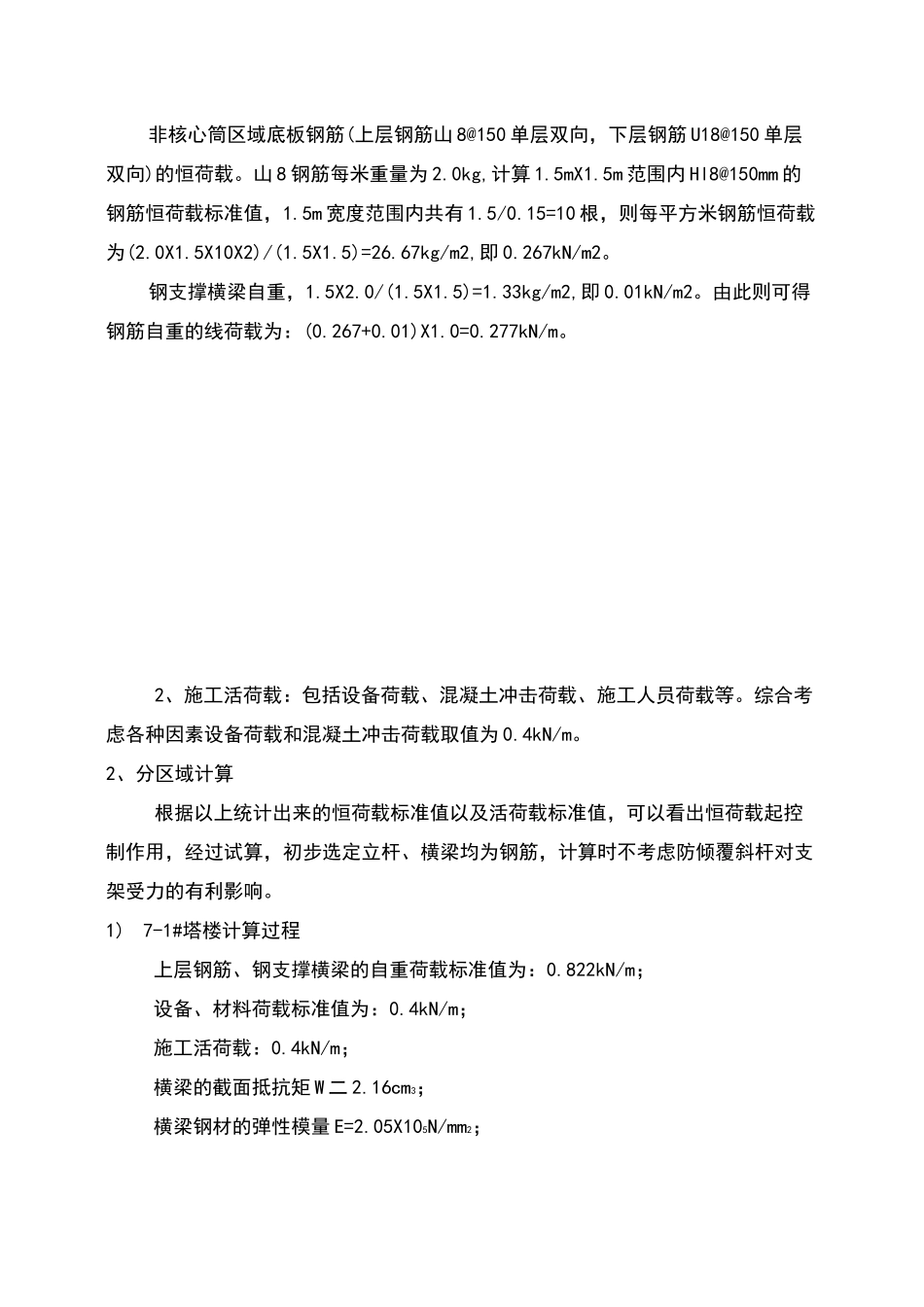

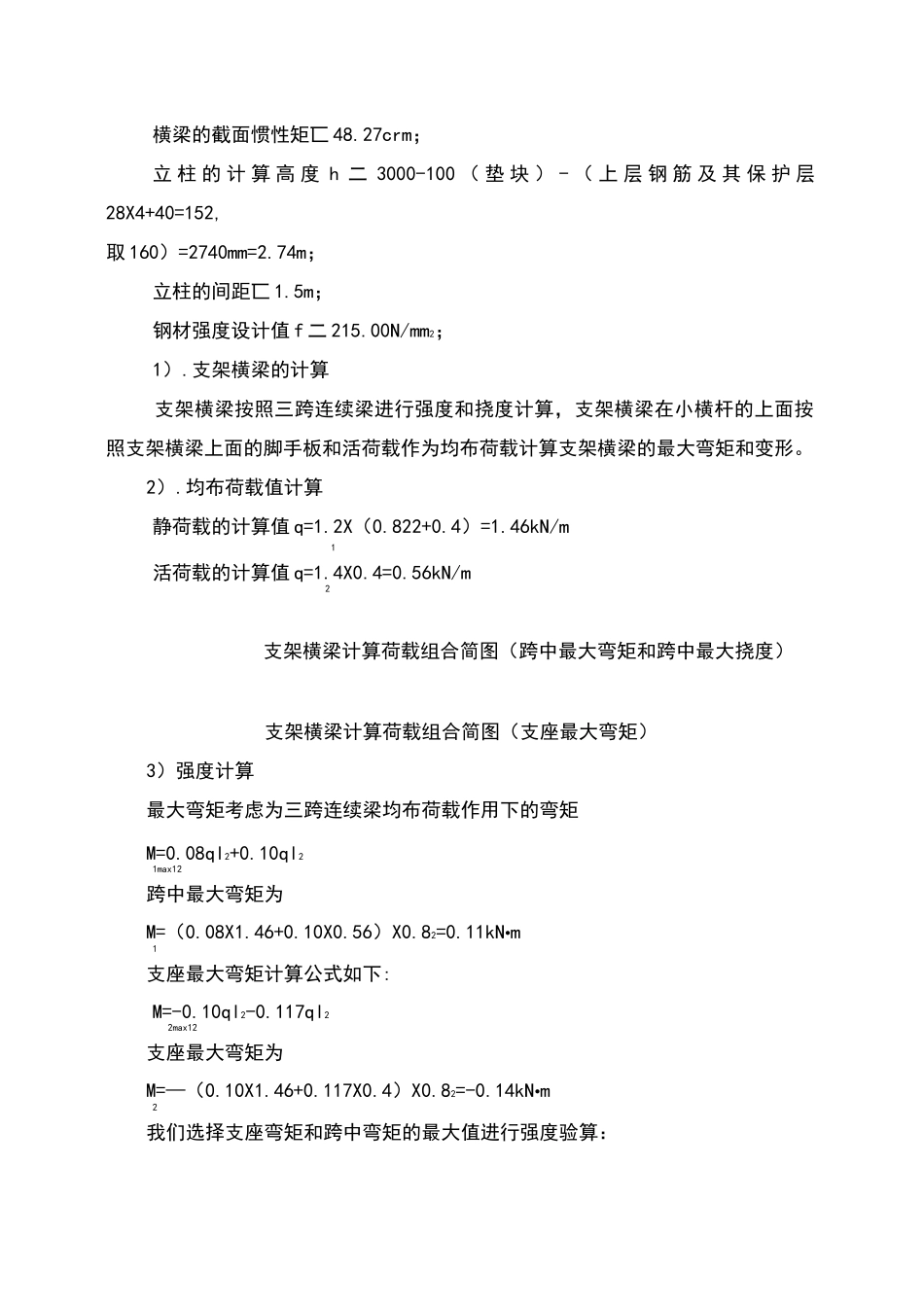

钢筋支架(马凳)应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。钢筋支架采用钢筋焊接制的支架来支承上层钢筋的重量，控制钢筋的标高和上部操作平台的全部施工荷载。对水平杆，进行强度和刚度验算，对立柱和斜杆，进行强度和稳定验算。作用的荷载包括自重和施工荷载。钢筋支架所承受的荷载包括上层钢筋的自重、施工人员及砼冲击荷载。钢筋支架的材料根据上下层钢筋间距的大小以及荷载的大小来确定，可采用钢筋。1、参数信息7-1#塔楼核心筒区域按照0.8X0.8米布置，7-2#塔楼核心筒区域按照1.5X1.5米布置，非核心筒区域立杆按照1.5X1.5米布置。1、恒荷载：包括施工设备、材料恒荷载及钢筋自重荷载。1)设备、材料恒载考虑为0.4kN/m。2)钢筋自重荷载：7-1#塔楼底板钢筋(上层钢筋!128@200双层双向，下层钢筋U32/1136@150单层双向)的恒荷载,28钢筋每米重量为4.84kg,计算0.8mX0.8m范围内H28@200mm的钢筋恒荷载标准值，0.8m宽度范围内共有0.8/0.2二4根，则每平方米钢筋恒荷载为(4.84X0.8X4X4)/(0.8X0.8)=96.8kg/m2，即0.968kN/m2。钢支撑横梁自重，0.8X4.84/(0.8X0.8)=6.05kg/m2,即0.06kN/m2。由此则可得钢筋自重的线荷载为：(0.968+0.06)X0.8=0.822kN/m7-2#塔楼底板钢筋(上层钢筋址32@160单层双向，下层钢筋址32@160单层双向)的恒荷载。U32钢筋每米重量为6.31kg,计算1.0mX1.0m范围内H28@200mm的钢筋恒荷载标准值，1.0m宽度范围内共有1.0/0.16=7根，则每平方米钢筋恒荷载为(6.31X1.0X7X2)/(1.0X1.0)=88.34kg/m2,即0.883kN/m2。钢支撑横梁自重，1.0X6.31/(1.0X1.0)=6.31kg/m2,即0.06kN/m2。由此则可得钢筋自重的线荷载为：(0.883+0.04)X1.0=1.28kN/m。非核心筒区域底板钢筋(上层钢筋山8@150单层双向，下层钢筋U18@150单层双向)的恒荷载。山8钢筋每米重量为2.0kg,计算1.5mX1.5m范围内Hl8@150mm的钢筋恒荷载标准值，1.5m宽度范围内共有1.5/0.15=10根，则每平方米钢筋恒荷载为(2.0X1.5X10X2)/(1.5X1.5)=26.67kg/m2,即0.267kN/m2。钢支撑横梁自重，1.5X2.0/(1.5X1.5)=1.33kg/m2,即0.01kN/m2。由此则可得钢筋自重的线荷载为：(0.267+0.01)X1.0=0.277kN/m。2、施工活荷载：包括设备荷载、混凝土冲击荷载、施工人员荷载等。综合考虑各种因素设备荷载和混凝土冲击荷载取值为0.4kN/m。2、分区域计算根据以上统计出来的恒荷载标准值以及活荷载标准值，可以看出恒荷载起控制作用，经过试算，初步选定立杆、横梁均为钢筋，计算时不考虑防倾覆斜杆对支架受力的有利影响。1)7-1#塔楼计算过程上层钢筋、钢支撑横梁的自重荷载标准值为：0.822kN/m；设备、材料荷载标准值为：0.4kN/m；施工活荷载：0.4kN/m；横梁的截面抵抗矩W二2.16cm3；横梁钢材的弹性模量E=2.05X105N/mm2；横梁的截面惯性矩匸48.27crm；立柱的计算高度h二3000-100（垫块）-（上层钢筋及其保护层28X4+40=152,取160）=2740mm=2.74m；立柱的间距匸1.5m；钢材强度设计值f二215.00N/mm2；1）.支架横梁的计算支架横梁按照三跨连续梁进行强度和挠度计算，支架横梁在小横杆的上面按照支架横梁上面的脚手板和活荷载作为均布荷载计算支架横梁的最大弯矩和变形。2）.均布荷载值计算静荷载的计算值q=1.2X（0.822+0.4）=1.46kN/m1活荷载的计算值q=1.4X0.4=0.56kN/m2支架横梁计算荷载组合简图（跨中最大弯矩和跨中最大挠度）支架横梁计算荷载组合简图（支座最大弯矩）3）强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩M=0.08ql2+0.10ql21max12跨中最大弯矩为M=（0.08X1.46+0.10X0.56）X0.82=0.11kN•m1支座最大弯矩计算公式如下:M=-0.10ql2-0.117ql22max12支座最大弯矩为M=—（0.10X1.46+0.117X0.4）X0.82=-0.14kN•m2我们选择支座弯矩和跨中弯矩的最大值进行强度验算：o=0.14X106/2160=64.81N/mm2支架横梁的计算强度大小于215.00N/mm2,满足要求！4)挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:v二(0.677q+0.990q)k/IOOElmax12静荷载标准值q=1.46kN/m1活荷载标准值q=0.56kN/m2三跨连续梁均布荷载作用下的最大挠度vmax二(0.677X1.46+0.990X0.56)X800.00X800.00X800.00X800.00...
