数控机床全自动夹紧系统的设计设计VIP免费

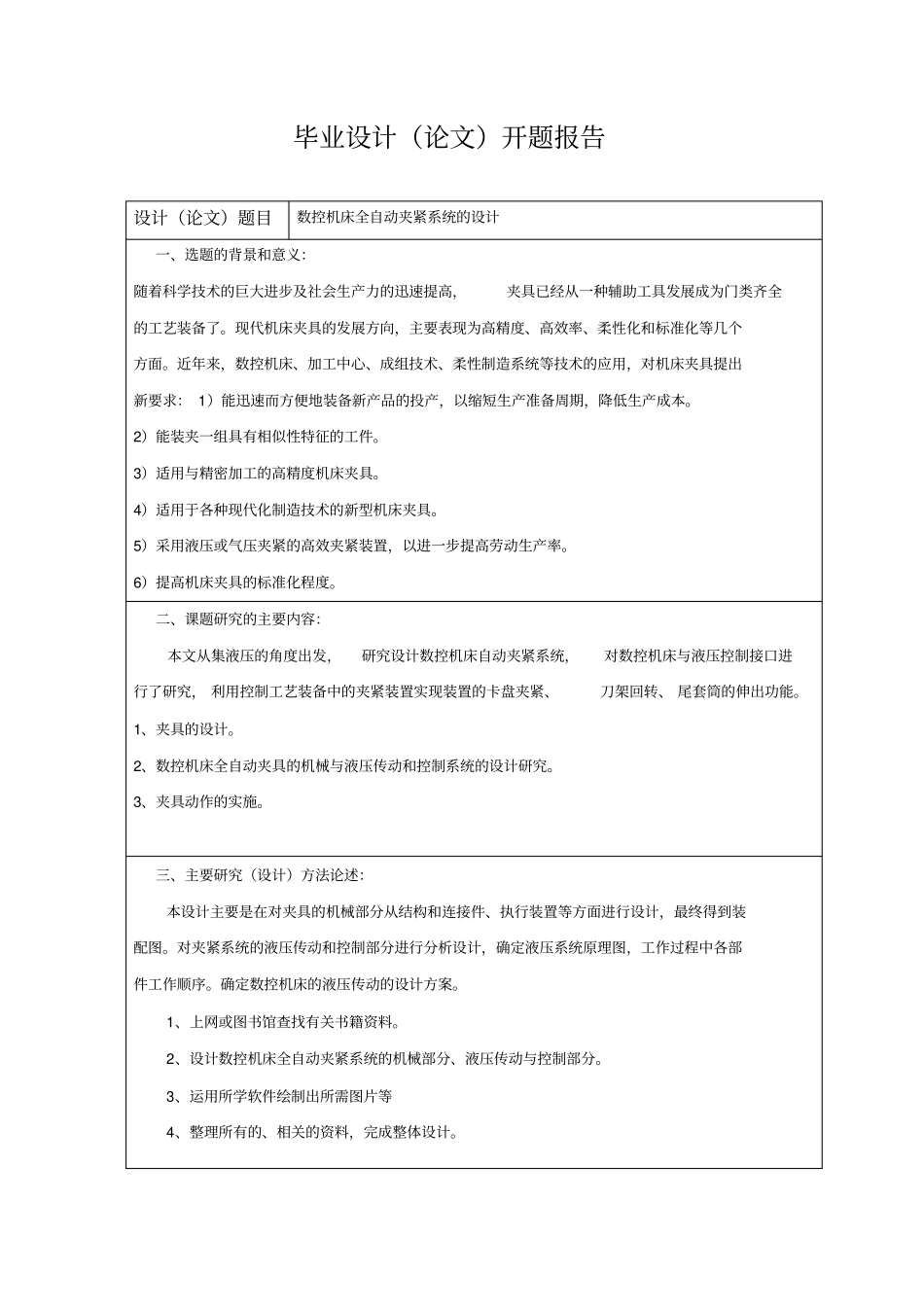

毕业设计（论文）任务书专业数控班级姓名一、课题名称：数控机床全自动夹紧系统的设计二、主要技术指标:1、定位精度（±0.02）2、换装时间10秒3、夹持力不小于200N4、外形尺寸：500X400X100三、工作内容和要求：本项目从实现工艺装备自动化的途径液压传动技术工装结构出发，以机械制造中轴类零件的工装夹具的自动化夹紧系统设计为目标，研究如何能将工艺装备与数控加工设备柔和成一个整体，实现二者的互控互动，缩短工件的换装时间，提高数控机床的综合利用率。要求对夹具的机械部分从液压基本回路特点、类型和工作原理出发。四、主要参考文献：___________________________________________________________1、2、3、4、学生（签名）2011年9月25日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日毕业设计（论文）开题报告设计（论文）题目数控机床全自动夹紧系统的设计一、选题的背景和意义：随着科学技术的巨大进步及社会生产力的迅速提高，夹具已经从一种辅助工具发展成为门类齐全的工艺装备了。现代机床夹具的发展方向，主要表现为高精度、高效率、柔性化和标准化等几个方面。近年来，数控机床、加工中心、成组技术、柔性制造系统等技术的应用，对机床夹具提出新要求：1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。2）能装夹一组具有相似性特征的工件。3）适用与精密加工的高精度机床夹具。4）适用于各种现代化制造技术的新型机床夹具。5）采用液压或气压夹紧的高效夹紧装置，以进一步提高劳动生产率。6）提高机床夹具的标准化程度。二、课题研究的主要内容：本文从集液压的角度出发，研究设计数控机床自动夹紧系统，对数控机床与液压控制接口进行了研究，利用控制工艺装备中的夹紧装置实现装置的卡盘夹紧、刀架回转、尾套筒的伸出功能。1、夹具的设计。2、数控机床全自动夹具的机械与液压传动和控制系统的设计研究。3、夹具动作的实施。三、主要研究（设计）方法论述：本设计主要是在对夹具的机械部分从结构和连接件、执行装置等方面进行设计，最终得到装配图。对夹紧系统的液压传动和控制部分进行分析设计，确定液压系统原理图，工作过程中各部件工作顺序。确定数控机床的液压传动的设计方案。1、上网或图书馆查找有关书籍资料。2、设计数控机床全自动夹紧系统的机械部分、液压传动与控制部分。3、运用所学软件绘制出所需图片等4、整理所有的、相关的资料，完成整体设计。四、设计（论文）进度安排：时间（迄止日期）工作内容9.20～9.24收集、整理相关的资料9.25～9.30理清思路，确定总的设计方案，并撰写开题报告10.1～10.10自动夹具的机械部分研究10.11～10.19液压传动与控制部分的设计10.20设计中期检查10.21～10.31液压夹具的设计11.1～11.3完成初稿，给老师检阅11.4～11.8完善初稿，使设计符合规范要求11.9～11.10完成设计，定稿11.20答辩五、指导教师意见：指导教师签名：年月日六、系部意见：系主任签名：年月日目录封面摘要（Abtract）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第一章绪论1.1课题研究的背景及意义1.1.1研究背景及课题来源⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯101.1.2数控加工工艺装备的研究意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111.2国内外工艺装备目前的发展情况1.2.1夹具的应用范围分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯111.2.2夹具上的动力源分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯141.2.3夹具的作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第二章数控机床自动夹紧系统的设计2.1全自动夹具设计方案的确定2.1.1设计目标分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..152.1.2夹具的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯172.2三爪卡盘液压系统2.2.1液压系统设计要求、工况分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯262.2.2负载的组成和计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯272.2.3液压系统的主要参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯272.2.4拟定液压系统图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯282.2.5选择液压元件...
