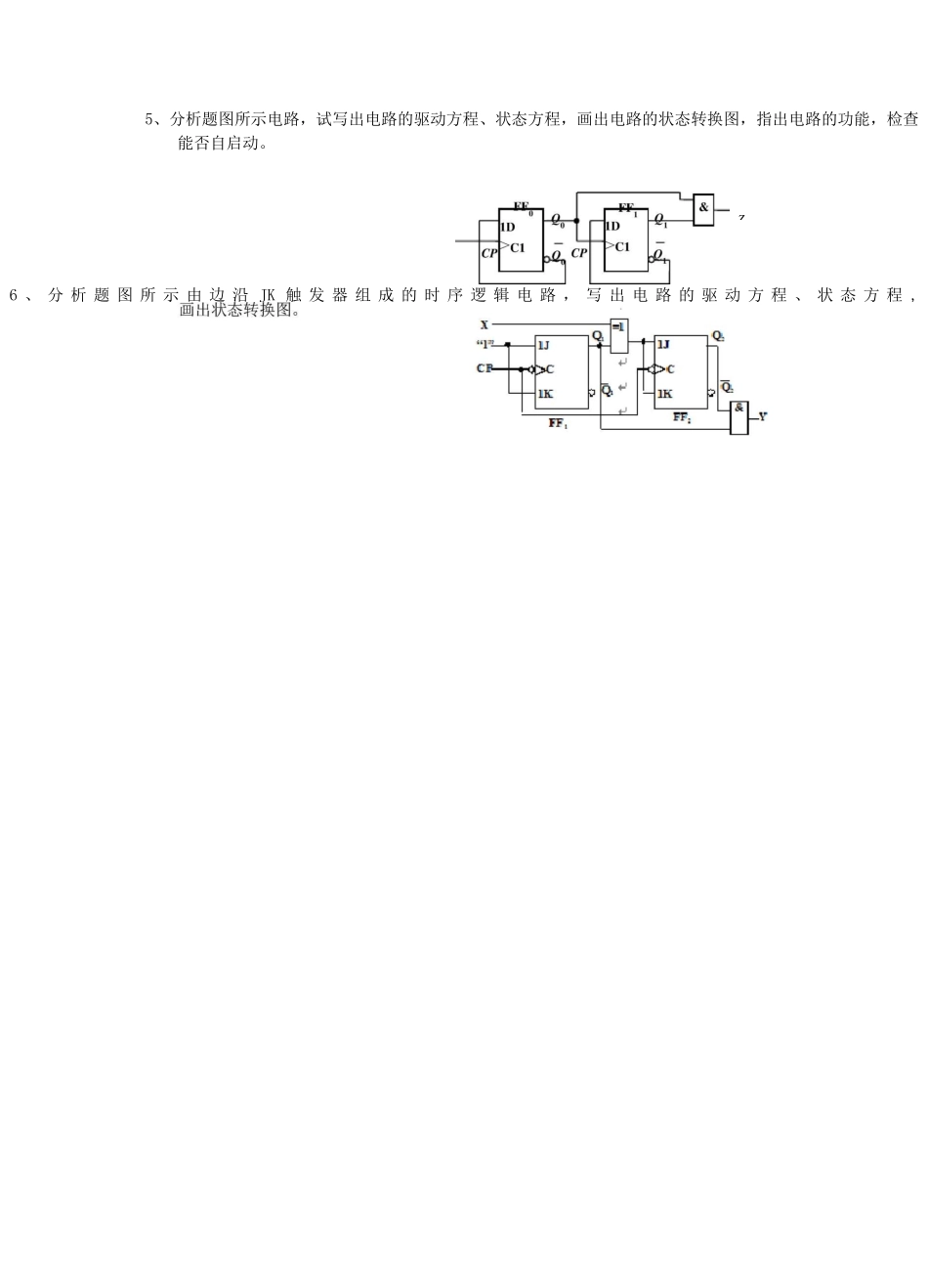

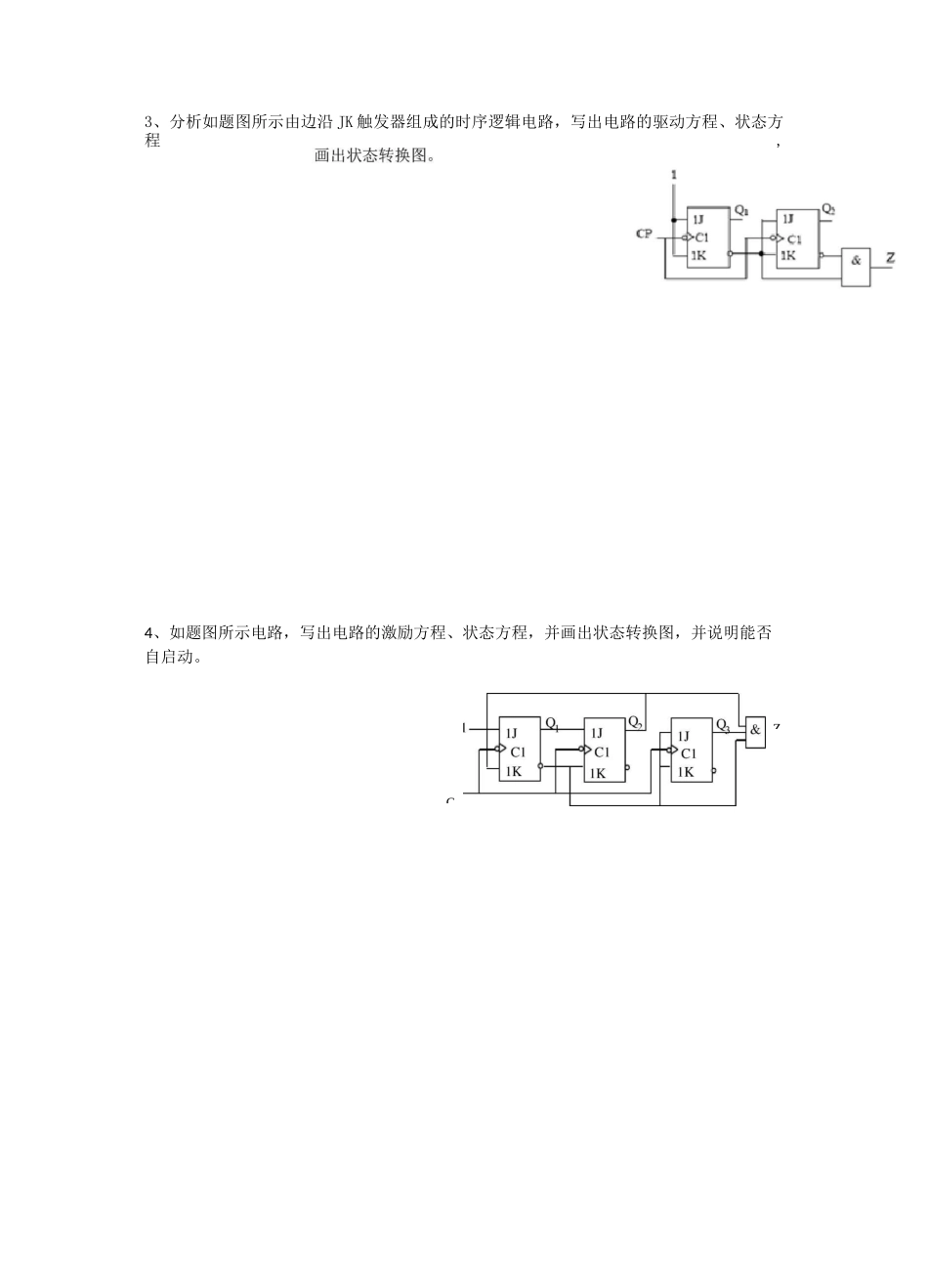

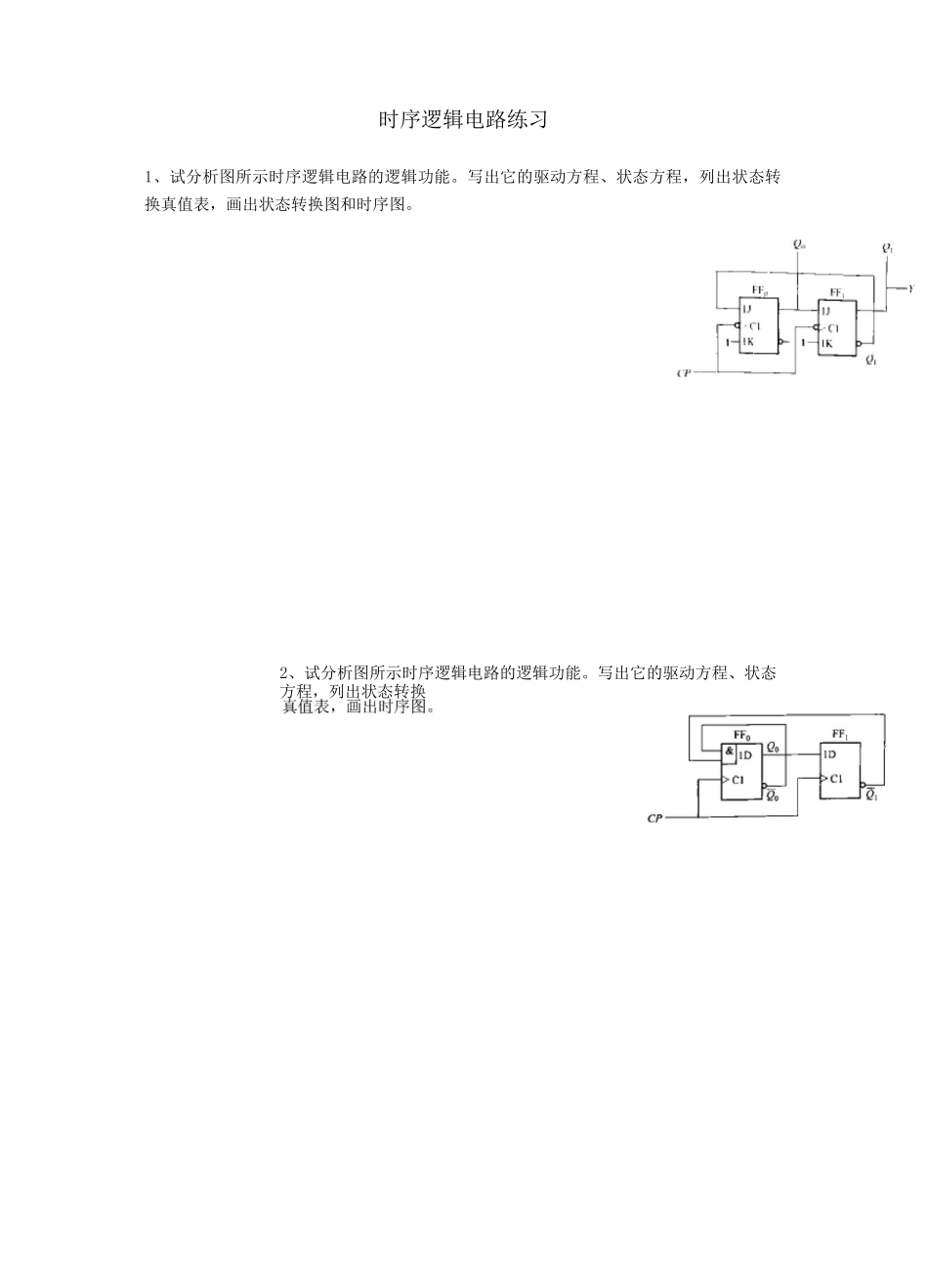

时序逻辑电路练习1、试分析图所示时序逻辑电路的逻辑功能。写出它的驱动方程、状态方程，列出状态转换真值表，画出状态转换图和时序图。2、试分析图所示时序逻辑电路的逻辑功能。写出它的驱动方程、状态方程，列出状态转换ZC3、分析如题图所示由边沿JK触发器组成的时序逻辑电路，写出电路的驱动方程、状态方程,4、如题图所示电路，写出电路的激励方程、状态方程，并画出状态转换图，并说明能否自启动。Z5、分析题图所示电路，试写出电路的驱动方程、状态方程，画出电路的状态转换图，指出电路的功能，检查能否自启动。6、分析题图所示由边沿JK触发器组成的时序逻辑电路，写出电路的驱动方程、状态方程,8、试指出电路的逻辑功能。7、分析题38图所示由边沿JK触发器组成的时序逻辑电路，写出电路的驱动方程、状态方程9、分析如图所示时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出状态转换表、状态转换图和时序图。10、如图所示为利用74LS161的同步置数功能构成的计数器（本题5分）分析（1）当D3D2DTD0=0000时为几进制计数器？（3分）（2）当D3D2D1D0=0001时为几进制计数器？（2分）用74161实现12进制计数器CET74161/Jj>CLKR巳込%八、用集成计数器构成N进制计数器1、用74163由反馈归零法构成六进制计数器，画出逻辑图，列出状态表。74163的逻辑符号如图所示74163的功能表crT一応CF—-型裟Q©1074LS1639a—LD*斗」一面1111岳入特出号aam幺欝4站CJ?cr^cijIDCPDQDJD±DJ10XXXtXXXX000021XX0t坊d］鸟鸟1爲苕並町31111tXXXX410X1XXXXXft*S1X01XXXXXftH2、用74LS90按8421码组成六十五进制计数器。74LS90的功能表74LS90的逻辑符号«A输出片人尺吨恥亦碍碍.
