供氧系统设计参数及要求VIP免费

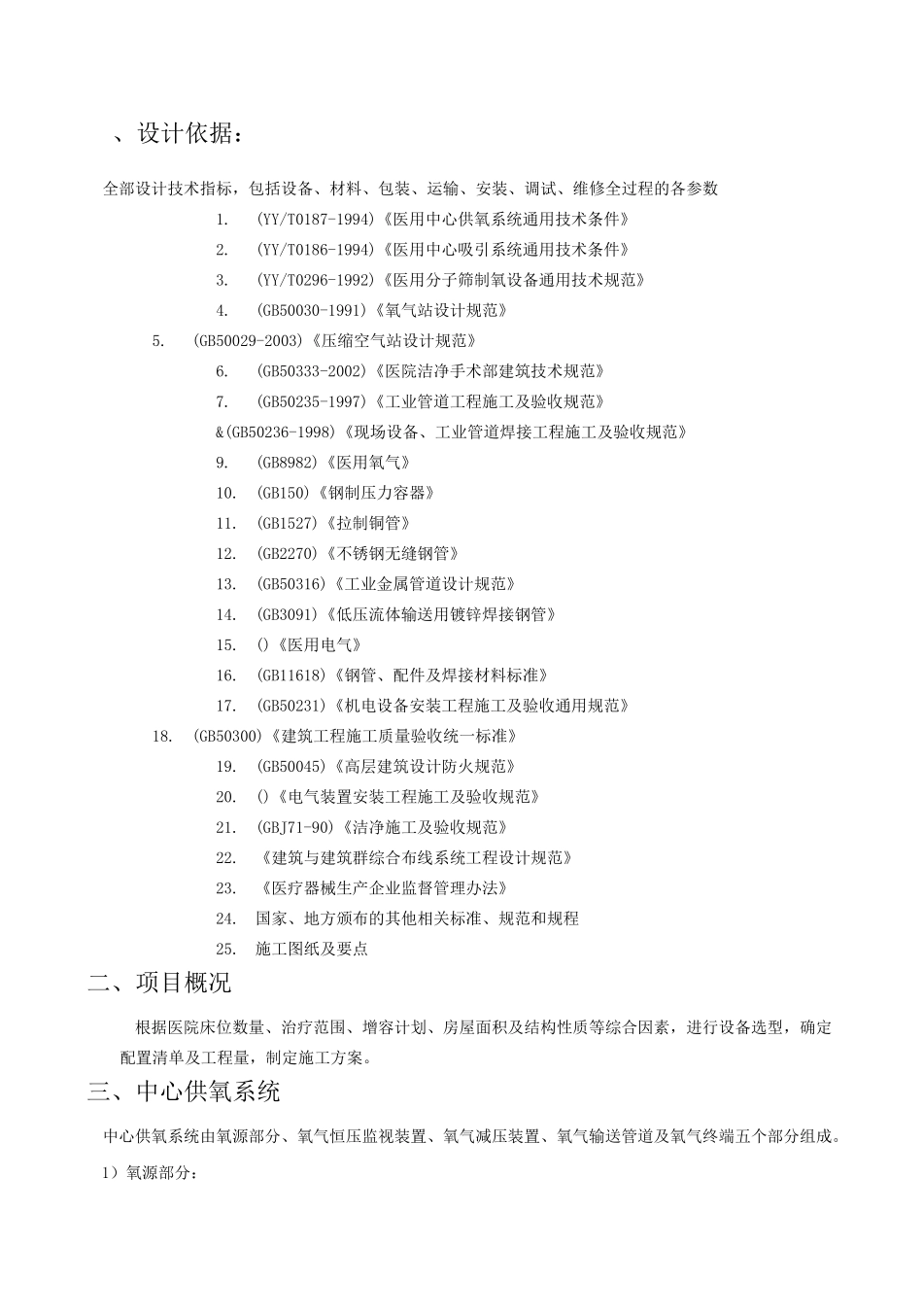

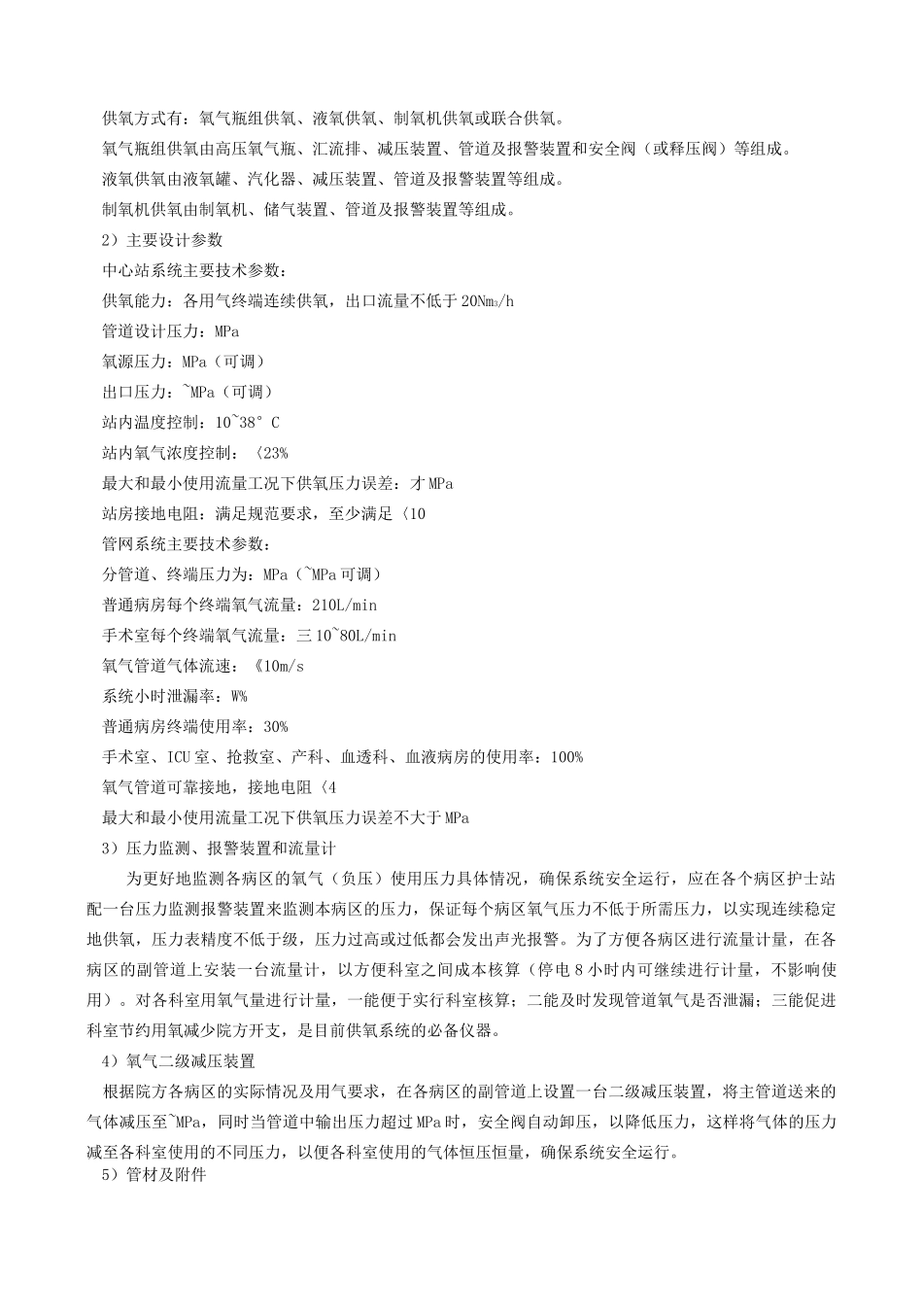

、设计依据：全部设计技术指标，包括设备、材料、包装、运输、安装、调试、维修全过程的各参数1.(YY/T0187-1994)《医用中心供氧系统通用技术条件》2.(YY/T0186-1994)《医用中心吸引系统通用技术条件》3.(YY/T0296-1992)《医用分子筛制氧设备通用技术规范》4.(GB50030-1991)《氧气站设计规范》5.(GB50029-2003)《压缩空气站设计规范》6.(GB50333-2002)《医院洁净手术部建筑技术规范》7.(GB50235-1997)《工业管道工程施工及验收规范》&(GB50236-1998)《现场设备、工业管道焊接工程施工及验收规范》9.(GB8982)《医用氧气》10.(GB150)《钢制压力容器》11.(GB1527)《拉制铜管》12.(GB2270)《不锈钢无缝钢管》13.(GB50316)《工业金属管道设计规范》14.(GB3091)《低压流体输送用镀锌焊接钢管》15.()《医用电气》16.(GB11618)《钢管、配件及焊接材料标准》17.(GB50231)《机电设备安装工程施工及验收通用规范》18.(GB50300)《建筑工程施工质量验收统一标准》19.(GB50045)《高层建筑设计防火规范》20.()《电气装置安装工程施工及验收规范》21.(GBJ71-90)《洁净施工及验收规范》22.《建筑与建筑群综合布线系统工程设计规范》23.《医疗器械生产企业监督管理办法》24.国家、地方颁布的其他相关标准、规范和规程25.施工图纸及要点二、项目概况根据医院床位数量、治疗范围、增容计划、房屋面积及结构性质等综合因素，进行设备选型，确定配置清单及工程量，制定施工方案。三、中心供氧系统中心供氧系统由氧源部分、氧气恒压监视装置、氧气减压装置、氧气输送管道及氧气终端五个部分组成。1）氧源部分：供氧方式有：氧气瓶组供氧、液氧供氧、制氧机供氧或联合供氧。氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置和安全阀（或释压阀）等组成。液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。制氧机供氧由制氧机、储气装置、管道及报警装置等组成。2）主要设计参数中心站系统主要技术参数：供氧能力：各用气终端连续供氧，出口流量不低于20Nm3/h管道设计压力：MPa氧源压力：MPa（可调）出口压力：~MPa（可调）站内温度控制：10~38°C站内氧气浓度控制：〈23%最大和最小使用流量工况下供氧压力误差：才MPa站房接地电阻：满足规范要求，至少满足〈10管网系统主要技术参数：分管道、终端压力为：MPa（~MPa可调）普通病房每个终端氧气流量：210L/min手术室每个终端氧气流量：三10~80L/min氧气管道气体流速：《10m/s系统小时泄漏率：W%普通病房终端使用率：30%手术室、ICU室、抢救室、产科、血透科、血液病房的使用率：100%氧气管道可靠接地，接地电阻〈4最大和最小使用流量工况下供氧压力误差不大于MPa3）压力监测、报警装置和流量计为更好地监测各病区的氧气（负压）使用压力具体情况，确保系统安全运行，应在各个病区护士站配一台压力监测报警装置来监测本病区的压力，保证每个病区氧气压力不低于所需压力，以实现连续稳定地供氧，压力表精度不低于级，压力过高或过低都会发出声光报警。为了方便各病区进行流量计量，在各病区的副管道上安装一台流量计，以方便科室之间成本核算（停电8小时内可继续进行计量，不影响使用）。对各科室用氧气量进行计量，一能便于实行科室核算；二能及时发现管道氧气是否泄漏；三能促进科室节约用氧减少院方开支，是目前供氧系统的必备仪器。4）氧气二级减压装置根据院方各病区的实际情况及用气要求，在各病区的副管道上设置一台二级减压装置，将主管道送来的气体减压至~MPa，同时当管道中输出压力超过MPa时，安全阀自动卸压，以降低压力，这样将气体的压力减至各科室使用的不同压力，以便各科室使用的气体恒压恒量，确保系统安全运行。5）管材及附件根据医院每天对氧气的需求和各病区的分布情况，将氧气从供氧中心站经主管道分别输送到医院各病房楼及手术层，根据行业标准YY/T0187-94《医用中心供氧系统通用技术条件》的要求，其主、畐支管道的材料均采用优质医用脱脂紫铜管，其尺寸规格应符合GB1527的要求，阀门与氧气接触部分严禁用含油或可燃材料，进入病房前的管道采用支架和抱箍螺栓固定在医院建筑墙上适当位置，选采材质如下：各病房楼...
